文字说明 | 颜色 | 功能描述 |
---|---|---|
Power | 绿色 | 电源状态指示 |
CH.1 | 绿色 | 通道 1 的安全触点已闭合 |
CH.2 | 绿色 | 通道 2 的安全触点已闭合 |
二、端子功能说明
端子排序可以参考上图LED排序
端子编号 | 功能描述 |
---|---|
A1 | L+(电源) |
A2 | L-(电源) |
S12 | 安全输入通道1 |
S22 | 安全输入通道2 |
S33\S35\S34 | 启动和反馈电路 |
Y32 | 半导体输出(仅PNOZ C2) |
PNOZ C1 配线图:
PNOZ C2 配线图:

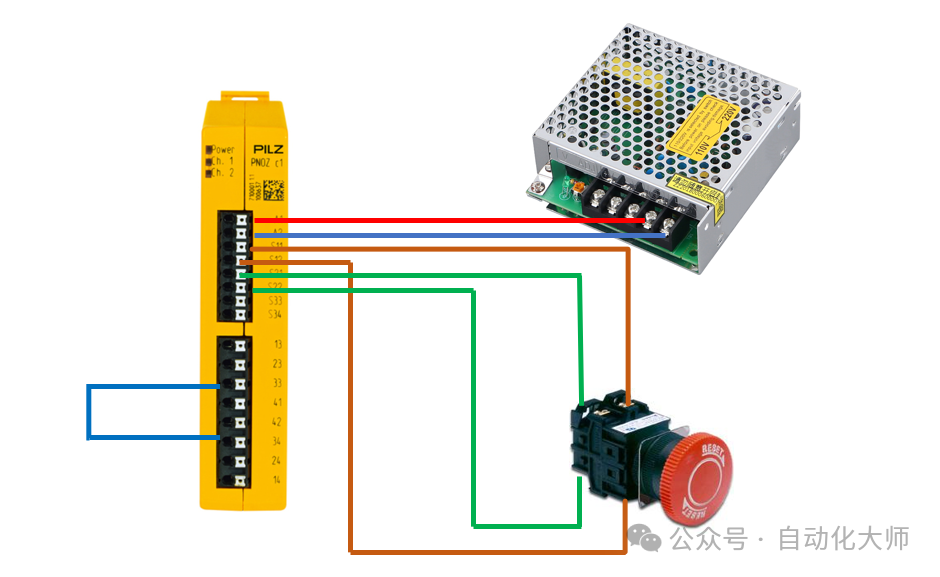

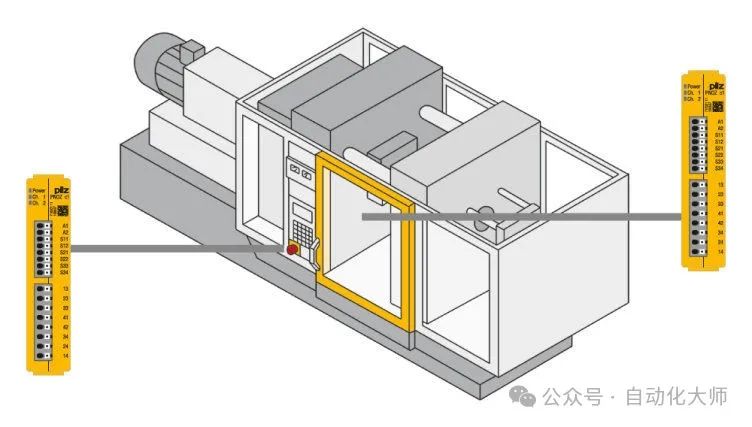

•适用设备:急停按钮、安全门锁(干接点信号)。
•配置方法:
– S11 和 S12为一组通道
– S21 和 S22为一组通道。(请注意两组通道务必接在一个安全设备上)
–短接 S33 端子与 S34 以实现自动启动(输入电路中出现高电平信号,输入电路闭合且启动电路随后也闭合时,装置即激活,如果需要手动启动的话,可以将该组触点串联一个)。

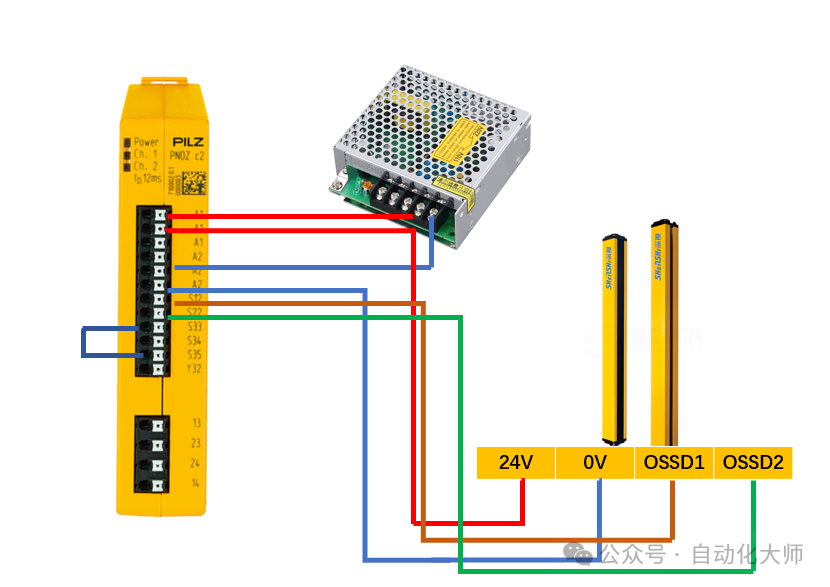

•适用设备:PNP输出的安全光幕

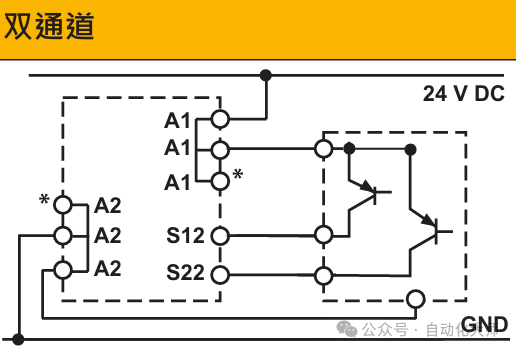

•配置方法:使用双通道接法如下
