西门子S7-200 SMART实现OPC通讯的方法

S7-200 PC Access SMART 软件与 S7-200 SMART PLC 连接及使用指南

S7-200 PC Access SMART介绍

S7-200 PC Access SMART：西门子针对S7-200 SMART PLC和上位机间通信开发的OPC（OLE for Process Control）服务器软件。该软件的主要功能是与标准的OPC客户端进行通信，并交换数据信息。S7-200 PC Access SMART与S7-200 PLC的OPC服务器软件PC Access相似，同样具备OPC客户端测试功能，用户可借此测试配置状况及通信质量。在本文中，S7-200 PC Access SMART简称为PC Access SMART。

PC Access SMART能够实现第三方上位机软件与S7-200 SMART PLC之间的OPC通信。

西门子200程序中符号显示的详细指南 (西门子200SMART型号)_可编程控制器_电气TV网

后台发送：PC Access，获取软件安装包

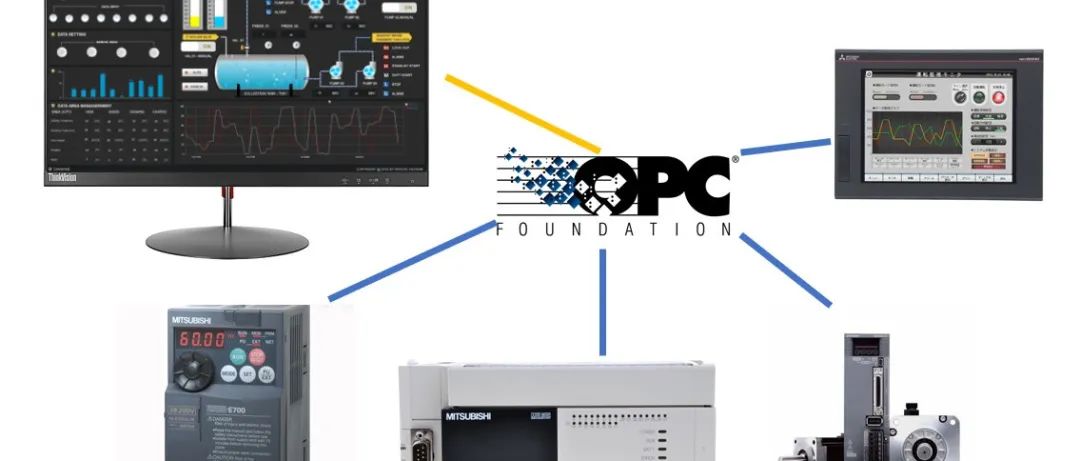

OPC 类型

S7-200 SMART 使用 OPC进行数据采集介绍

1. 连接方式：软件仅通过以太网与 S7-200 SMART PLC 建立连接。
2. 电脑 IP 设置（Win7 系统）

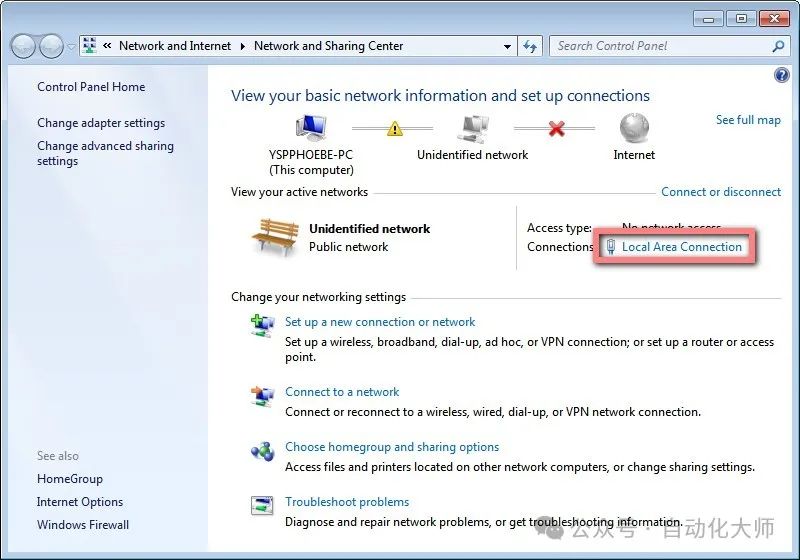

   • 点击网络连接图标，选“Open Network and Sharing Center”进入网络设置窗口。

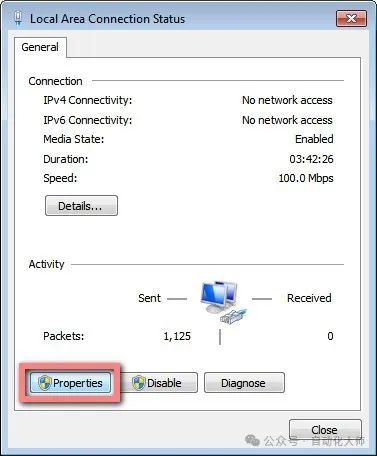

   • 选择“Local Area Connection”（需连接网线），设置其属性。



   • 选择 IPV4，为电脑设置固定 IP 地址和子网掩码。

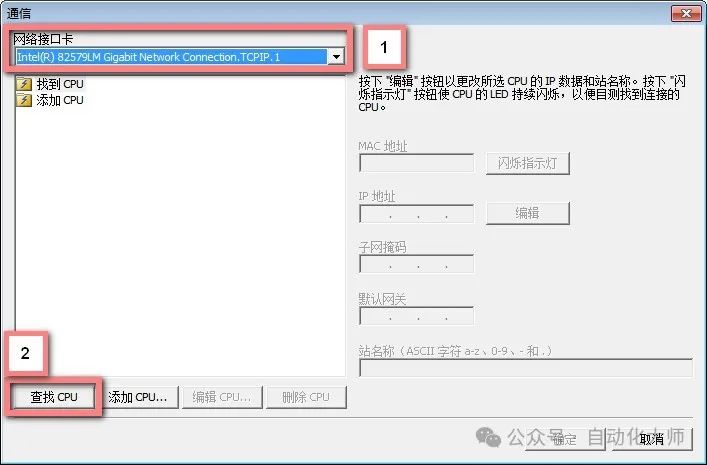

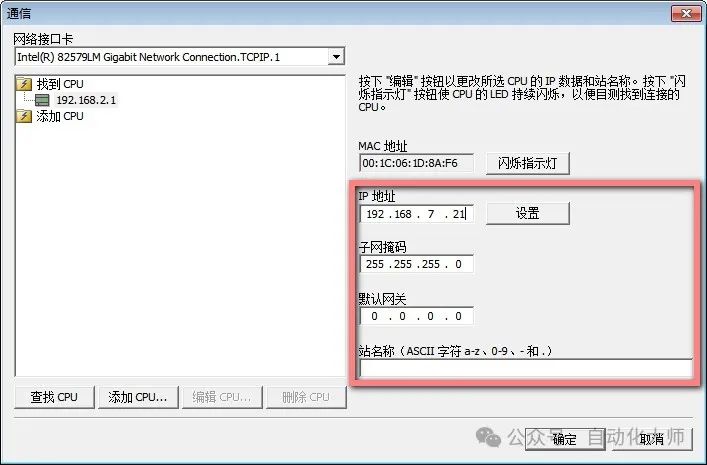

3. 设置 S7-200 SMART CPU 的 IP 地址
   • 选客户电脑实际网卡硬件名.TCPIP.1 通信方式。



   • 点击“查找 PLC”搜索网络上的 S7-200 SMART，按需修改其 IP 地址。



4. 设置 S7-200 PC Access SMART 软件

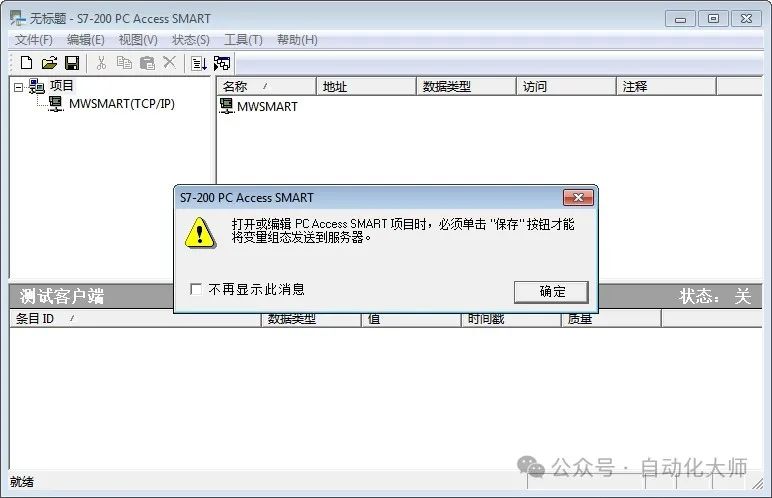

   • 保存提示：首次打开软件，提示保存项目后再进行 OPC 通信。

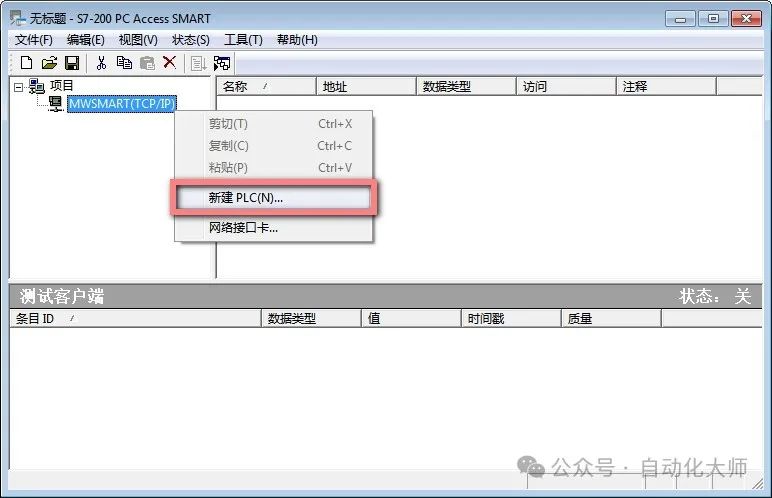

   • 新建 PLC：右键“MWSMART(TCO/IP)”，选“新建 PLC”，查找 CPU 并设置本地和远程 TSAP 号（可选 02.00、02.01、03.00、03.01）。



   • 新建文件夹：为新建 PLC 添加文件夹。

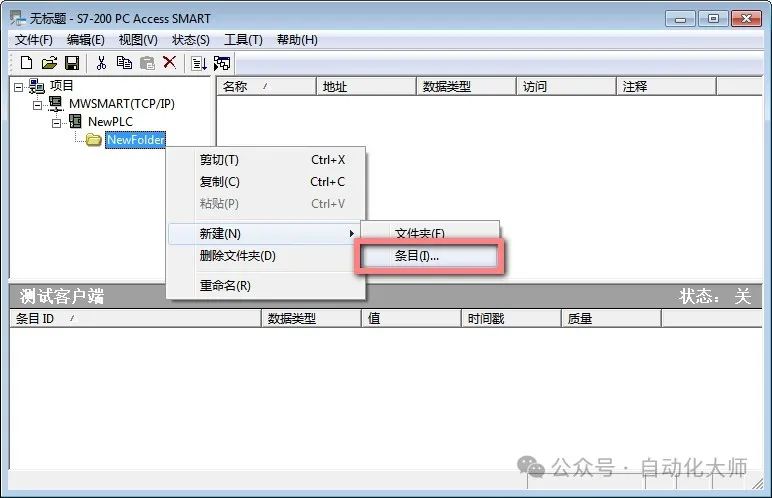

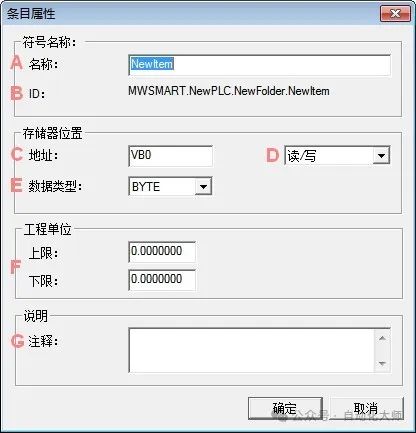

   • 添加变量：在文件夹下添加变量，设置符号名、变量 ID、变量地址、访问方式、数据类型、工程单位上下限、变量注释。



   • 变量测试：通过按钮或拖拽变量到测试区测试，可监视实时值、时间戳和通信质量，“良好”表示成功，“差”表示失败，客户端测试仅能读取变量值。

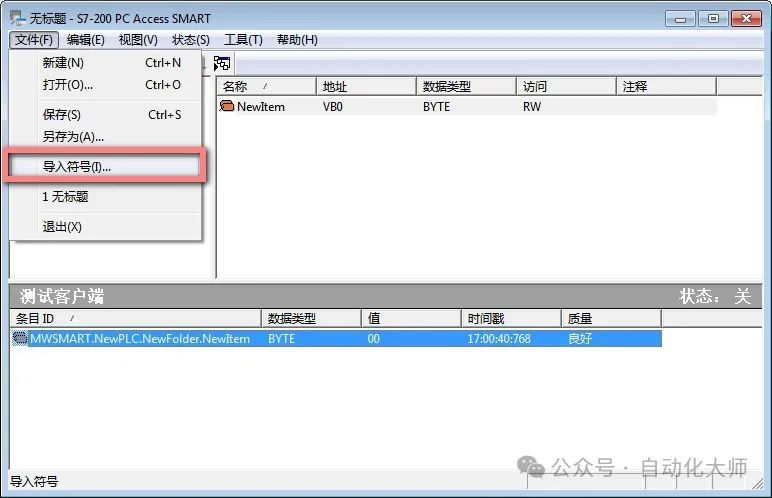

5. 导入 PLC 变量：S7-200 SMART 程序变量有符号名时，选软件“文件”—“导入符号”，找到程序导入有符号名的变量 。
