ABB变频器ACS180端子启动，面板调速的方法

1

硬件配置

2

安装接线及参数设置

3

运行

1

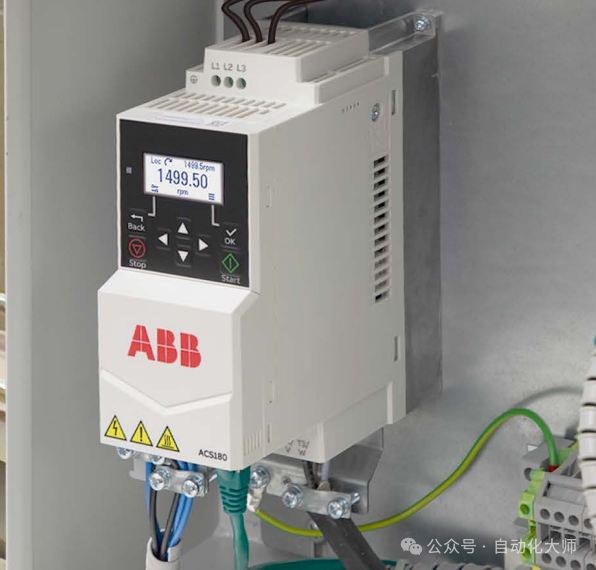

硬件配置

测试平台硬件配置：

1.变频器:ACS180-04N-03A3-4

2.电机:1000W 三相异步电机一台

3.按钮:启动按钮1个

2

安装接线

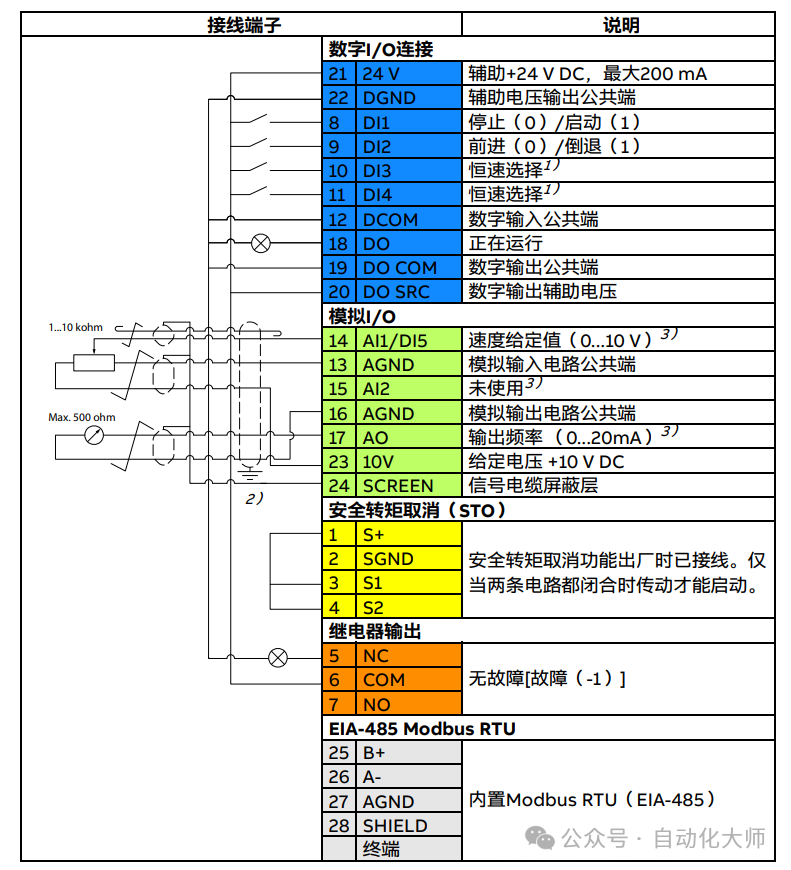

接线图：本节使用标准宏进行连接

其中除了24V和DGND等必须要接的情况，其他按照以下进行接线和定义。

DI1 运行按钮

（频率由集成面板给定）

输入端子定义：

端子启动：20.03=2 DI1 标准宏默认无需修改

面板给定：28.11=20 集成盘

2

运行

1，点击DI1运行按钮，变频器立即启动。

2，点击面板上下键，可以修改面板频率。
