HLS通过ALLOCATION减少资源

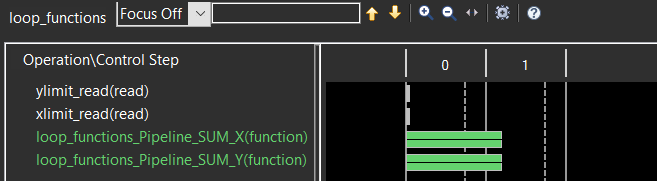

Vitis HLS会自动探测算法中的并行性，尽可能将函数或逻辑并行执行以降低整体的Latency。例如，我们以如下函数为例。待综合的顶层函数loop_sequential包括两个for循环，这两个for循环彼此独立，不存在数据依赖关系（所谓数据依赖是指前者的运算结果给后者使用，换言之，前者写数，后者读数）。因此，Vitis HLS会将这两个for循环并行执行。这可在Schedule Viewer视图中确认。Vivado HLS在默认情况下则是将这两个for循环顺序执行，这是和Vitis HLS的差异。

另一方面，从并行性的角度而言，如果这两个for循环的循环边界相同即tripcount一致，那么可以将这两个for循环合并。这种合并可以通过两种方法实现，一种是在待代码层面合并，这需要我们在代码开发初期有意识地将相关语句放在一个for循环里。另一种是通过pragma LOOP_MERGE将两个for循环合并。但LOOP_MERGE的前提是两个for循环边界一致。对于上述案例，两个for循环的循环边界分别为xlimit和ylimit，是不同的，故无法用LOOP_MERGE合并。

这里，这两个for循环并行执行意味着需要消耗两个累加器，这其实就是通过增加资源提升速度。那么反过来我们也可以通过降低资源来降低并行度。这正体现了FPGA设计中面积与速度互换的原则。那么具体如何操作呢？

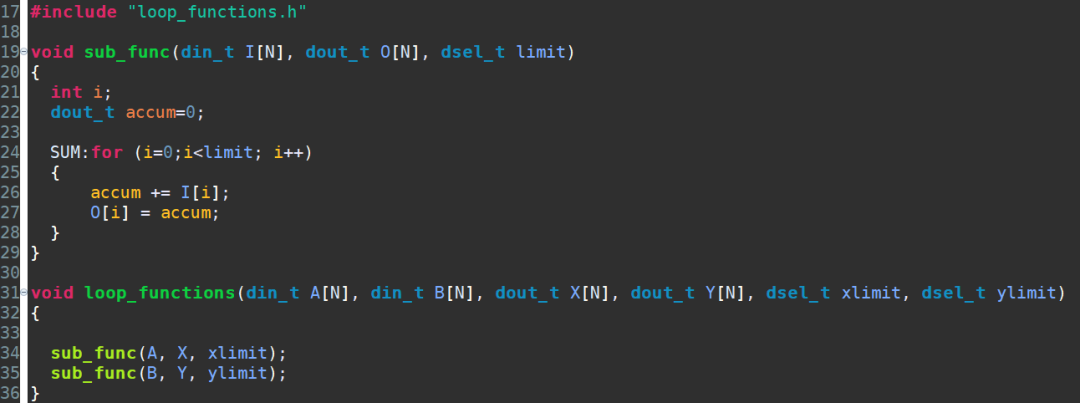

首先，我们对上述代码稍加改造，如下图所示。将for循环封装为一个函数sub_func，这样顶层函数就由两个子函数构成。同样，在默认情况下，Vitis HLS会将这两个函数并行执行。

接下来，我们在loop_functions里使用ALLOCATION，其作用对象为子函数sub_func，如下图所示。ALLOCATION之后紧跟function，表明将其施加于某个函数上，instances的值为函数名称，limit的值（这里为1）表明该函数对应的RTL模块只会被实例化一份。

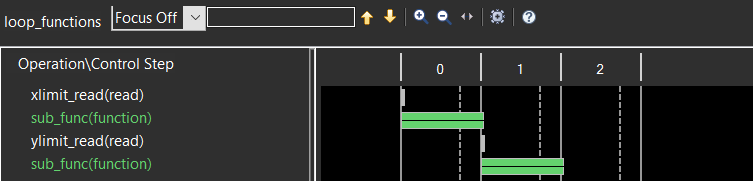

由于该模块只被实例化一份，那么两次累加操作就需要分时复用这个累加器，从而实现了资源共享，但也降低了性能，这可从Schedule Viewer视图中验证。

实际工程中，我们发现有时ALLOCATION并未生效，一方面要检查是否对相应函数关闭了INLINE，另一方面要检查是否对相应函数使用了PIPELINE。HLS在执行C综合时，其中一个关键的步骤是Schedule，Schedule的优先级高于ALLOCATION。工具会优先考虑所有函数的执行顺序，再决定是否可以ALLOCATION。

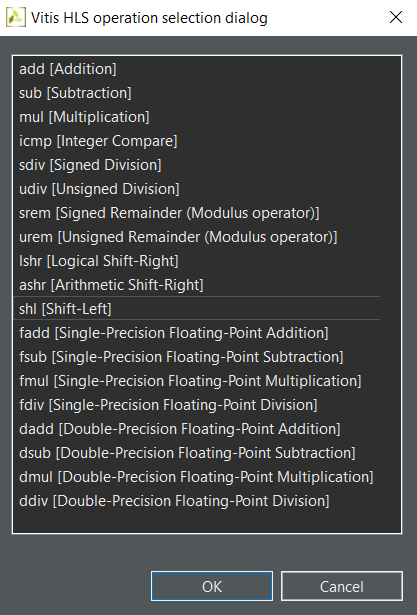

此外，ALLOCATION还可以指定某类资源的用量，如下图所示。通过指定操作，可以限定LUT、DSP等的用量。
