CPU基本结构和运行原理

1 CPU的基本结构

1.1 CPU是一个计算系统的核心

Control Unit，负责控制。如指令计数器，指令跳转。

Logic Unit，负责计算。如加减，比较大小等。

1.2 南北桥芯片将CPU与外设连接

北桥：CPU和内存、显卡等部件进行数据交换的唯一桥梁，即CPU想和其他任何部分通信，须经过北桥。北桥芯片中通常集成的还有内存控制器等，控制与内存的通信。现在的主板上已经看不到北桥，它的功能已被集成到CPU当中。

南桥：主要负责I/O设备之间的通信，CPU要想访问外设必须经过南桥芯片。

总线：传输数据用，分为地址总线、数据总线。以内存为例，地址总线传输要访问的内存地址，数据总线传输读写的数据。有些总线地址和数据是分离的，有些是同一根总线分时利用。

FSB总线：前端总线（Front Side Bus），CPU和北桥之间的桥梁，CPU和北桥传递的所有数据必须经过FSB总线，FSB总线的频率直接影响到CPU访问内存的速度。

ISA总线：最早出现的标准总线，传输速度低，早期的低速外设会采用ISA总线进行连接，如声卡。

PCI总线：一种高性能局部总线，构成了CPU和外设之间的高速通道。显卡一般都是用的PCI插槽，PCI总线传输速度快，能很好让显卡和CPU进行数据交换。

1.3 CPU的执行流程

典型CPU包含以下5个执行流程：

1. 取指，从内存中取出指令
2. 译码，识别指令的类型，计算指令长度，从指令中解析参数
3. 执行，将数据送给计算单元或者控制单元进行具体计算和跳转
4. 访存，有些指令可能需要从内存加载数据
5. 写回，有些指令对寄存器或者内存状态有影响，将结果写入这些受影响的寄存器或者内存。

2 电路基础

2.1 组合电路基本原理

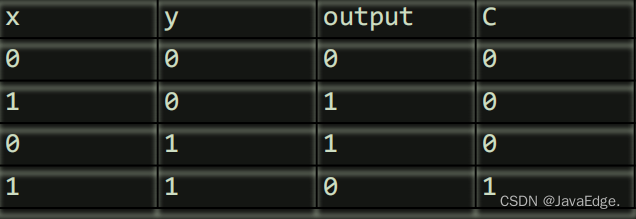

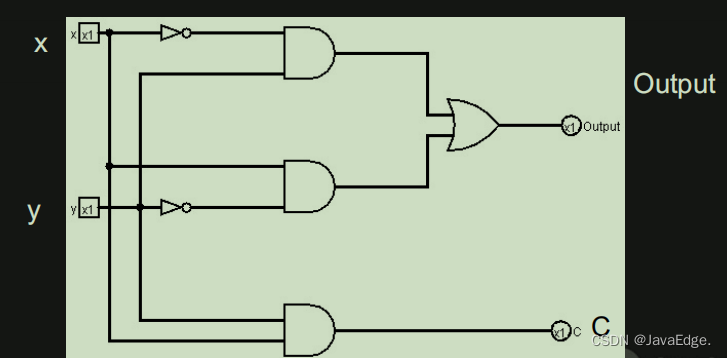

加法器真值表：

output = x xor y

C = x and y

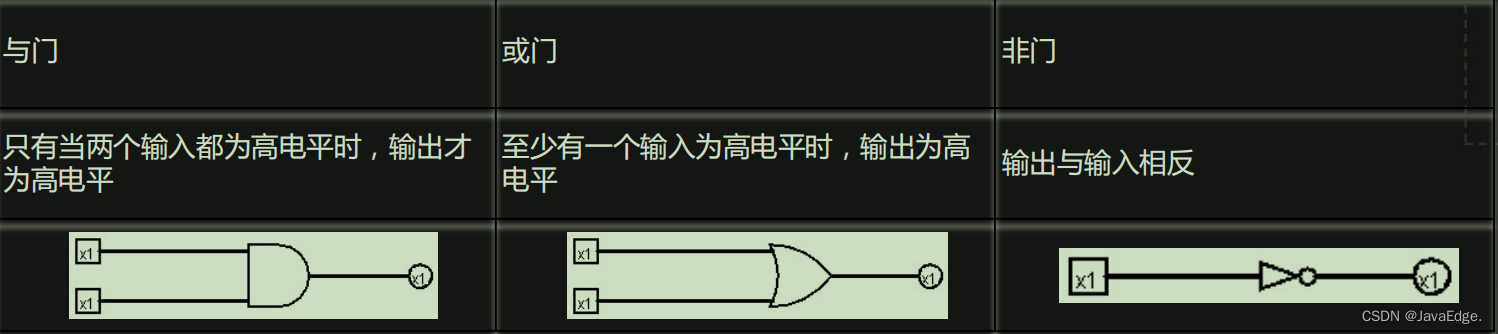

只有当两个输入都为高电平时，输出才为高电平

至少有一个输入为高电平时，输出为高电平 输出与输入相反

2.2 时序电路基本原理

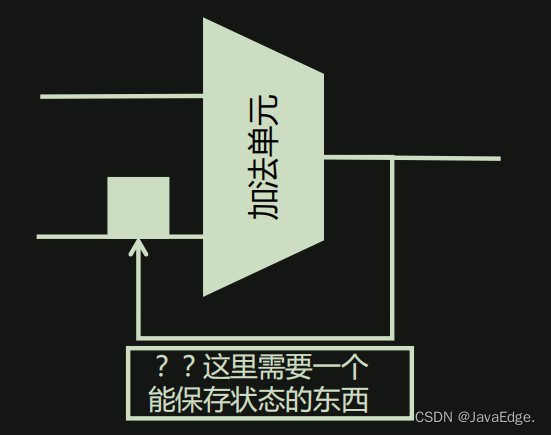

D触发器可保存数据，为了保证触发器的输出Q是正确的值，一定要让D信号稳定后，才在时钟的上升沿打入触发器。

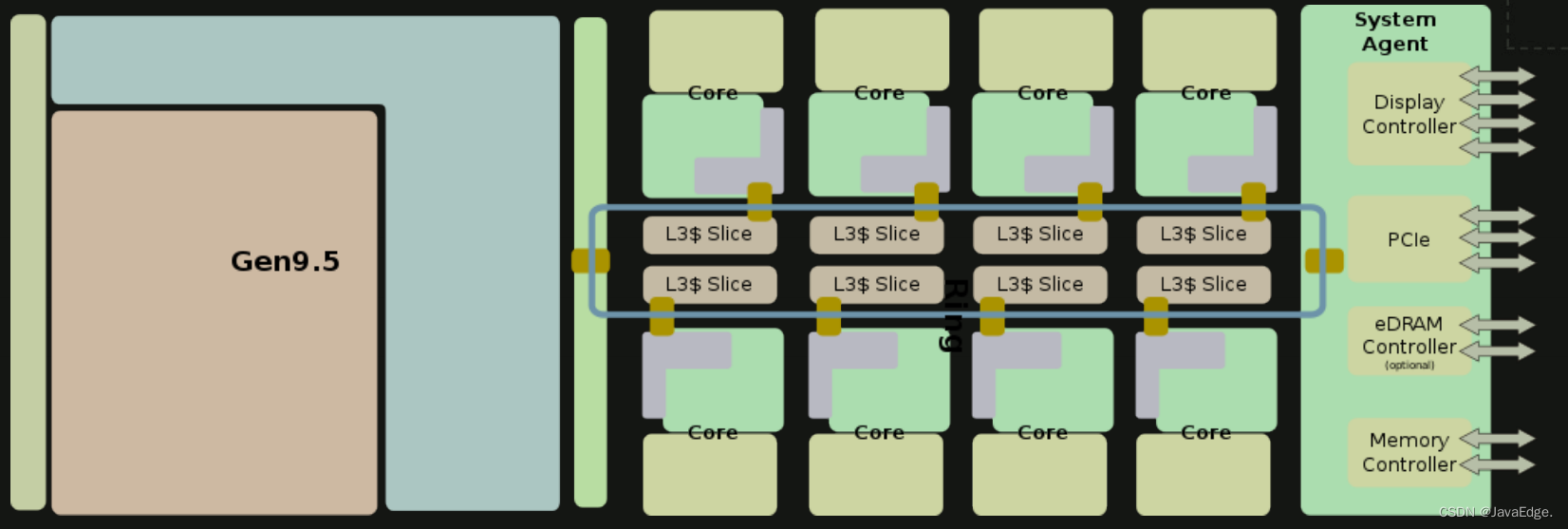

单核主频有极限，多核成为主流：

3 汇编语言和寄存器

X86常用寄存器

16个通用寄存器：RAX, RBX, RCX, RDX, RSI, RDI, RSP, RBP,R8, R9, R10, R11, R12, R13, R14, R15。

程序计数器：RIP

状态寄存器：EFLAGS

段寄存器：CS, DS, ES, FS, GS

RAX：调用程序时，用于存储返回值。

RCX：在字符串处理指令中，常用做计数器。

RSI：在字符串处理指令中，做为源操作数。

RDI: 在字符串处理指令中，常做为目标操作数。

RSP：指向当前栈帧的栈顶。

RBP：指向当前栈帧的栈基址。

RDI, RSI, R8, R9可以在调用函数时传递参数。

RIP记录当前指令地址，每次取指阶段完成以后就会指向下一条指令的地址，如果有办法修改这个寄存器的值，就可控制程序的执行。

EFLAGS记录溢出，方向，为零等状态。可用于整个CPU的状态标记。

段寄存器在现代CPU中几乎不起作用了。在8086时代是做为段基址寄存器。

3.1 汇编语言是一种低级语言

也可使用gcc -s将C语言先翻译成汇编文件。

机器码是CPU真正能看懂并逐条执行的指令，而汇编语句是给人看的。

由于汇编语句与机器码几乎一一对应，所以我们也常常对机器码和汇编这两个词不加区分。

3.2 注意汇编代码中的寄存器宽度

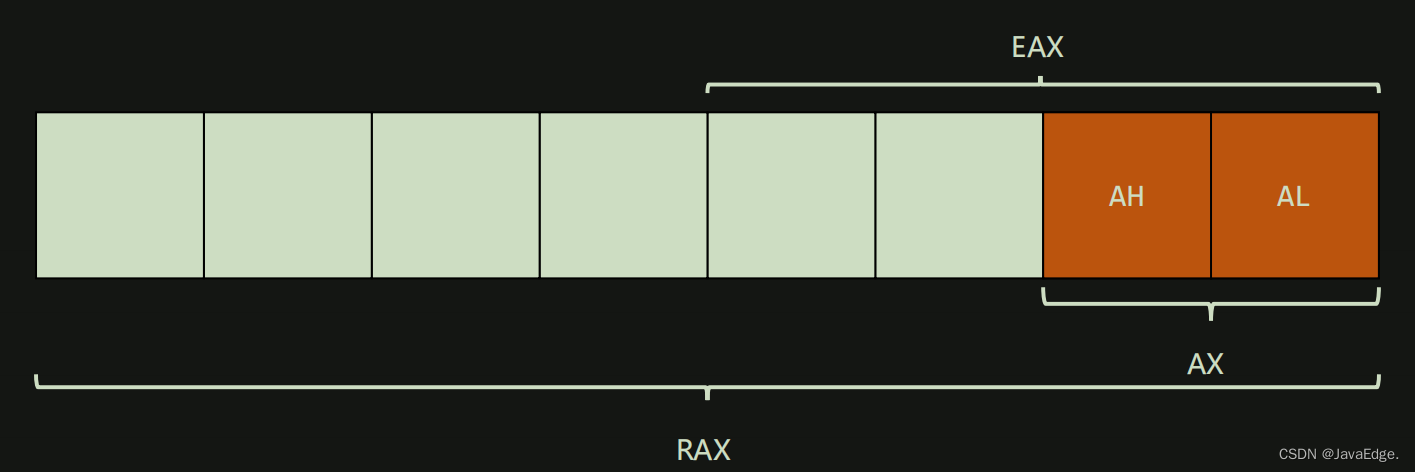

AL和AH是1字节，也就是8位寄存器，AX是16位，EAX是32位，RAX是64位。其它通用寄存器也符合这个命名规则。

4 中断的基本原理

4.1 中断的产生

如下图所示，两片8259A级联可以处理共15种中断，其中包括时钟，键盘，软盘，硬盘，DMA等等。

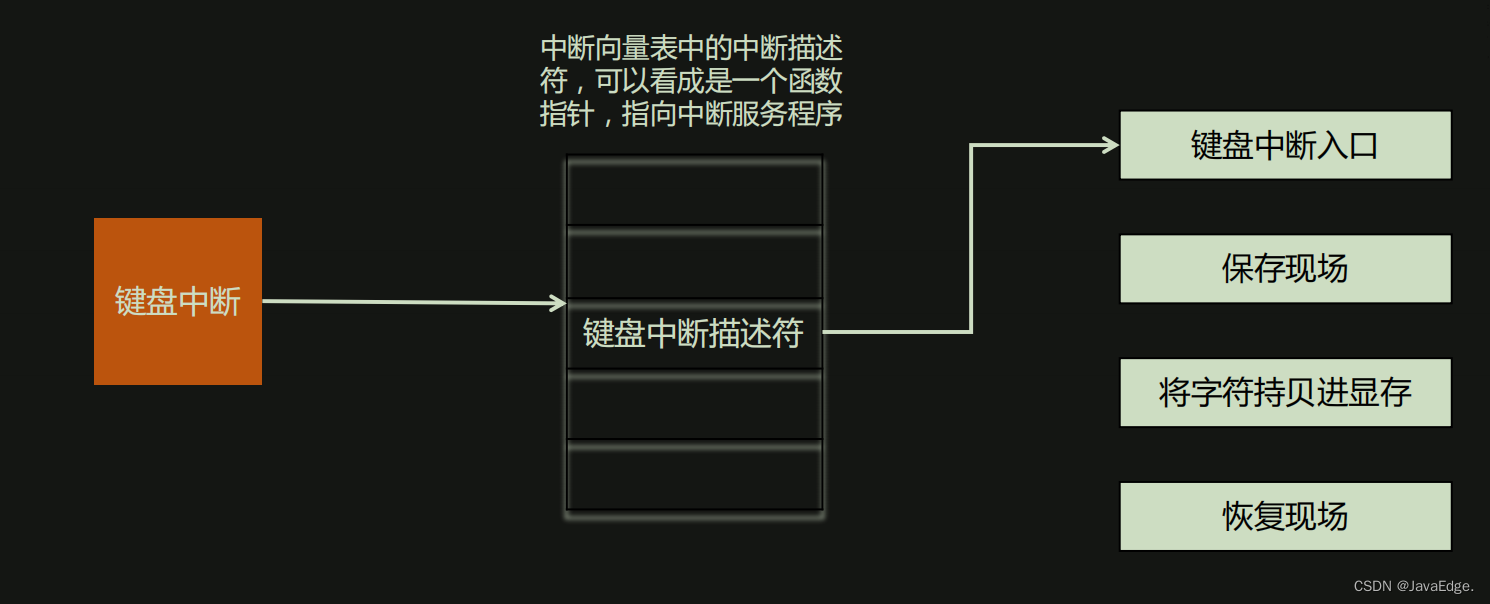

当链盘被敲击时，就会通过8259A向CPU发出中断请求，CPU根据中断号判断是什么类型的中断。

4.2 中断服务程序
