Mastercam怎样设置一个旋转轴？

数控编程、车铣复合、普车加工、行业前沿、机械视频，生产工艺、加工中心、模具、数控等前沿资讯在这里等你哦

当设置旋转轴时，需要注意两点：

这些设置会怎样影响 Mastercam 中的常用功能？

这些设置会怎样影响后处理？

第二个问题的答案取决于你的后处理的开发者在后处理文件写的内容。有些后处理已经写入了对旋转轴的支持，另一些则没有写入相关设置。

重要：以下信息可以给你一些参考，但只有你的后处理开发者可以告诉你支持哪些设置。

操作步骤：

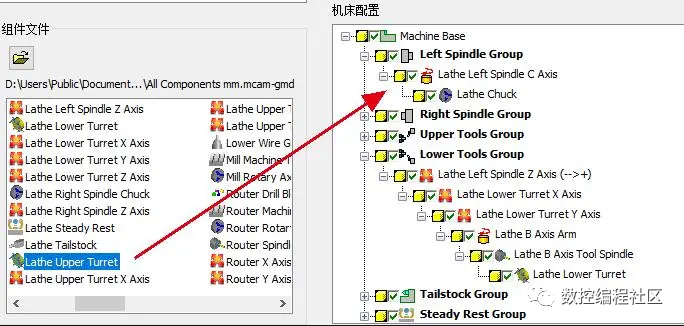

1. 如果你想调整机床定义中的后处理，最简单的方式是从左边的窗口中讲相应的机床部件拖到右边窗口中适当的机床群组中。从机床组件库中选择想要的机床组件添加到机床群组中是最初也是最重要的步骤。

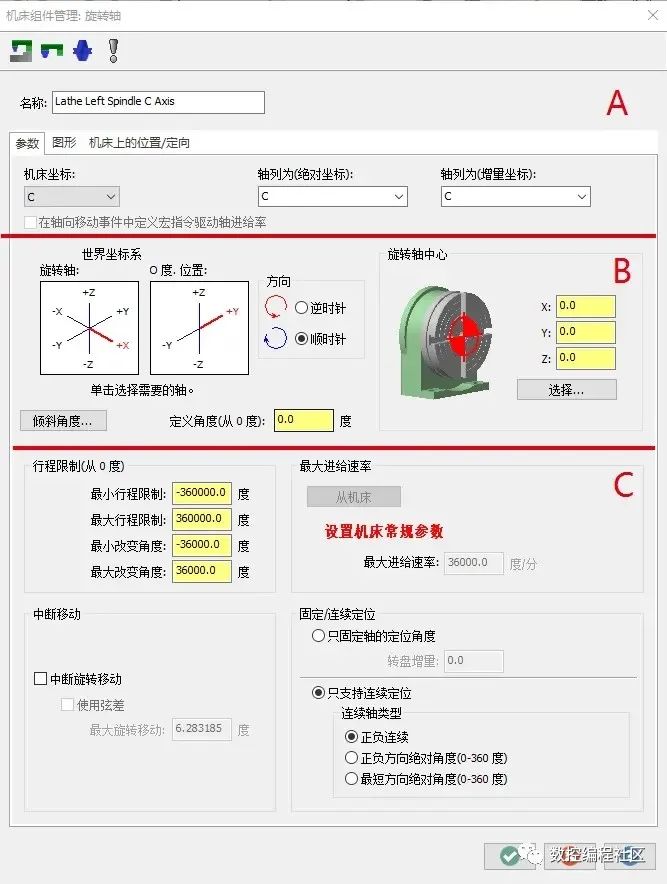

2.右键旋转轴机床组件，选择「属性」。旋转轴设置中有三组信息，如下图所示：

3.A 组中的信息需要详细准确填写。这里的信息告诉 Mastercam 哪个轴标签（axis label）会关联到这个新的轴上。一些后处理中已经很详细的进行了这部分的设置，但你仍需要在这部分正确的进行设置。

4.B 组中的设置告诉 Mastercam 旋转轴运动的原点和方向。无论你的后处理是否会从这个页面中导入信息，你需要准确设置这些信息。其他 Mastercam 的功能（例如刀路模拟）依赖这里的设置来保证正确运行。

5.C 组中的设置通常不会被 Mastercam 使用。然后，一些后处理中会用到这里的设置，所以你需要你的后处理开发者确认哪些设置适合你的机床。

6.忽略「机床」选项卡中的「图形」和「机床上的位置/原点」选项。

车削中心的旋转轴组件——有时你会不清楚在哪里设置一个车削机床定义中的旋转轴组件，因为主轴和卡盘有时是分开的两个组件，而这两个组件都在旋转。

一般来说，如果你在一个特定的 C 轴位置对主轴编程，你需要为其创建一个单独的旋转轴组件，将其与主轴和卡盘组件分离开。

即使卡盘是被直接固定在主轴上，C 轴旋转轴组件是一个“虚拟”组件，不对应特定的物理组件，你可以把他想象为主轴的一部分，来驱动卡盘。下图显示了主副主轴的工作原理。

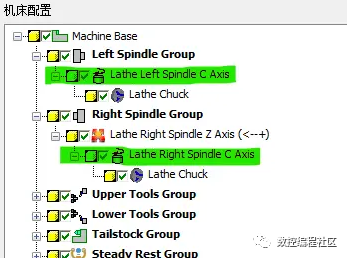

在右主轴群组（Right Spindle Group）中，副主轴需要一个线性轴组件作为主轴主体，因为他会在 Z 方向上移动。

C 轴组件位于主轴主体部件和卡盘之间，即使他不是一个物理组件，将他放在这个位置可以让你定义副主轴的旋转轴属性。

因为旋转轴组件驱动着卡盘，卡盘会随着主轴旋转，而不是向另一个方向旋转

对于左主轴群组（Left Sindle Group），因为主轴不运动，所以不必为主轴主体创建一个组件。仅需要 C 轴组件和卡盘。
