深入浅出Lustre Distributed Namespace特性

深入浅出Lustre Distributed Namespace特性

开源存储问题解答社区:https://github.com/perrynzhou/deep-dive-storage-in-china

Distributed Namespace(DNE)设计意图

• 在没有DNE功能之前Lustre文件系统元数据查询和操作仅支持在一个MDT上，如果应用的Workload对于元数据操作要求高，单个MDT不管从容量或者性能上考虑，这些都将会是一个瓶颈点。基于这些因素考虑，Lustre设计DNE来解决MDT的扩展性和性能问题。DNE核心解决了文件或者目录的元数据可以分散存储在多个MDT上，应用请求到不同的文件或者目录元数据请求会分摊到不同的MDT上，MDT0存储了Lustre文件系统的根。
• DNE设计分为2个阶段.阶段一解决根目录下的子目录可以分布到多个MDT，这个就涉及到Remote Directory.阶段二解决了给定的目录，把目录的实际存储数据分布到多个MDT上,这个就涉及到了Striped Directories。

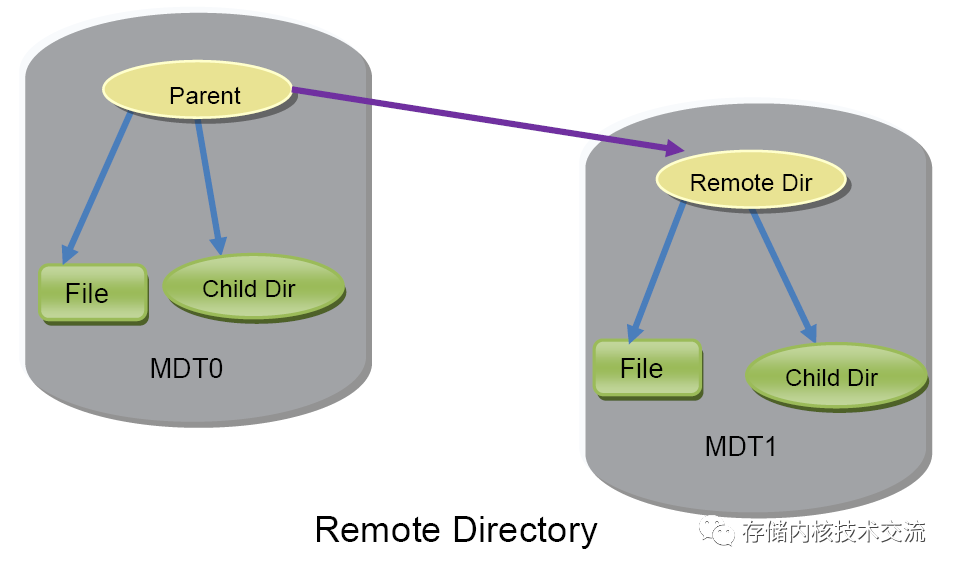

  • Remote Directory

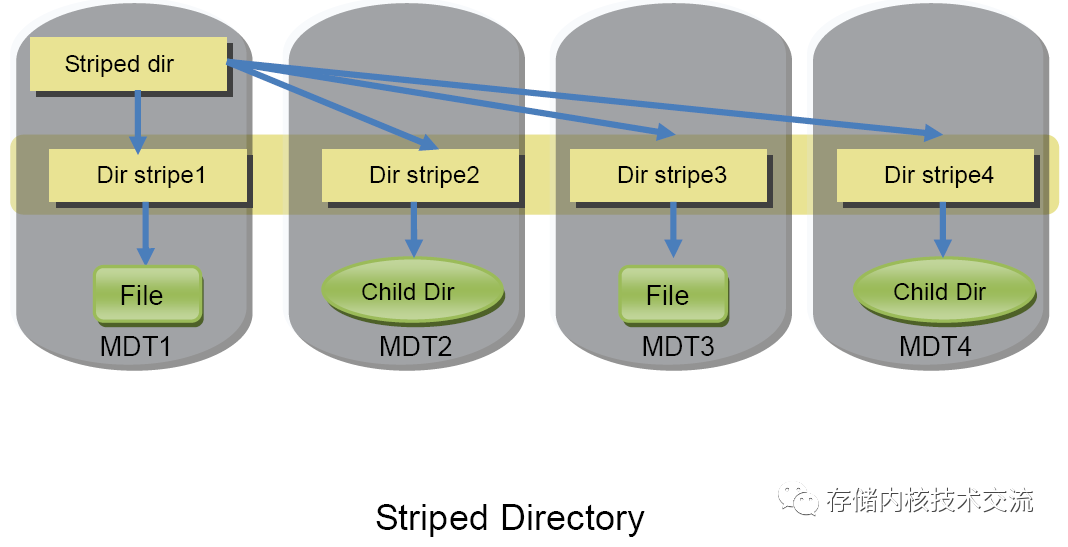

• Striped Directories

DNE使用命令

• 管理员可以通过lfs mkdir -i {mdt_index} {remote_dir}命令在第{mdt_index}mdt上创建Remote Directory;通过rmdir {remote_dir}删除远程目录
• 设置普通用户在其他的MDT(非MDT0)上创建远程目录需要调整如下参数

$ lctl set_param mdt.fsname-MDT0000.enable_remote_dir=1
$ lctl set_param.mdt.fsname-MDT0000.enable_remote_dir_gid=allowed_gid

DNE架构

• DNE架构是基于原来MDS Stack基础设计，其架构中OSD是本地MDS的后端存储，一部分的OSP直接连接到OST；一部分OSP直接连接到远端的MDT上。

• DNE架构Stack介绍

DNE处理流程

• MDT unpacks请求获取分布式锁
• MDD分割操作为多个对象的更新.MDD和LOD并不知道这些对象是本地还是远程更新,这些更新操作都会在一个事务中记性，要么全部成功，要么全部失败
• LOD检查此次更新时本地还是远程的更新操作，如果查询FLD发现是远程的更新就发送给本地的OSD进行更新；如果发现是远程更新，则通过OSP发送给其他的远程MDT进行更新。

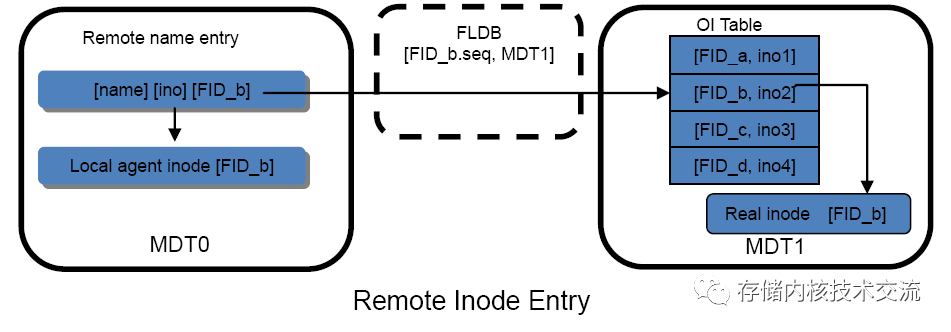

• 这里检查更新的对象是本地FID还是远程FID,还是需要查询FLDB。FID一般会在Directory Entry和Inode Extended Attribute中存储。FID在FLDB中查询到后能够识别到这个FID是在哪个MDT上(MDT INDEX).下面是MDT0上的一个Remote Name Entry和远程MDT1之间的映射关系。
