PCB抄板经验杂谈

刚刚逆向完一个比较大的电路，感谢工友远方的学弟打辅助（棒棒的).这里总结一下。

首先最大的问题就是PCB的层数难以确定，因为可能有一些线你是直接拿不到的，尤其是你只有板子的照片，只能靠上下对照的绘制。表面走线的还好，就像用了别的工艺就对着照片抄不了了。

但是大多数时候是需要无损的，那么就只能靠表面安装件的引脚判断了，因为裸漏的金属脚是靠谱的。

首先是拍一些高分辨率的图像，建议是使用数码相机，单反这些拍照。

接着就是找元件，家人，上面大号的元件不愁，直接梭哈。最愁的是贴片，根本找不到。

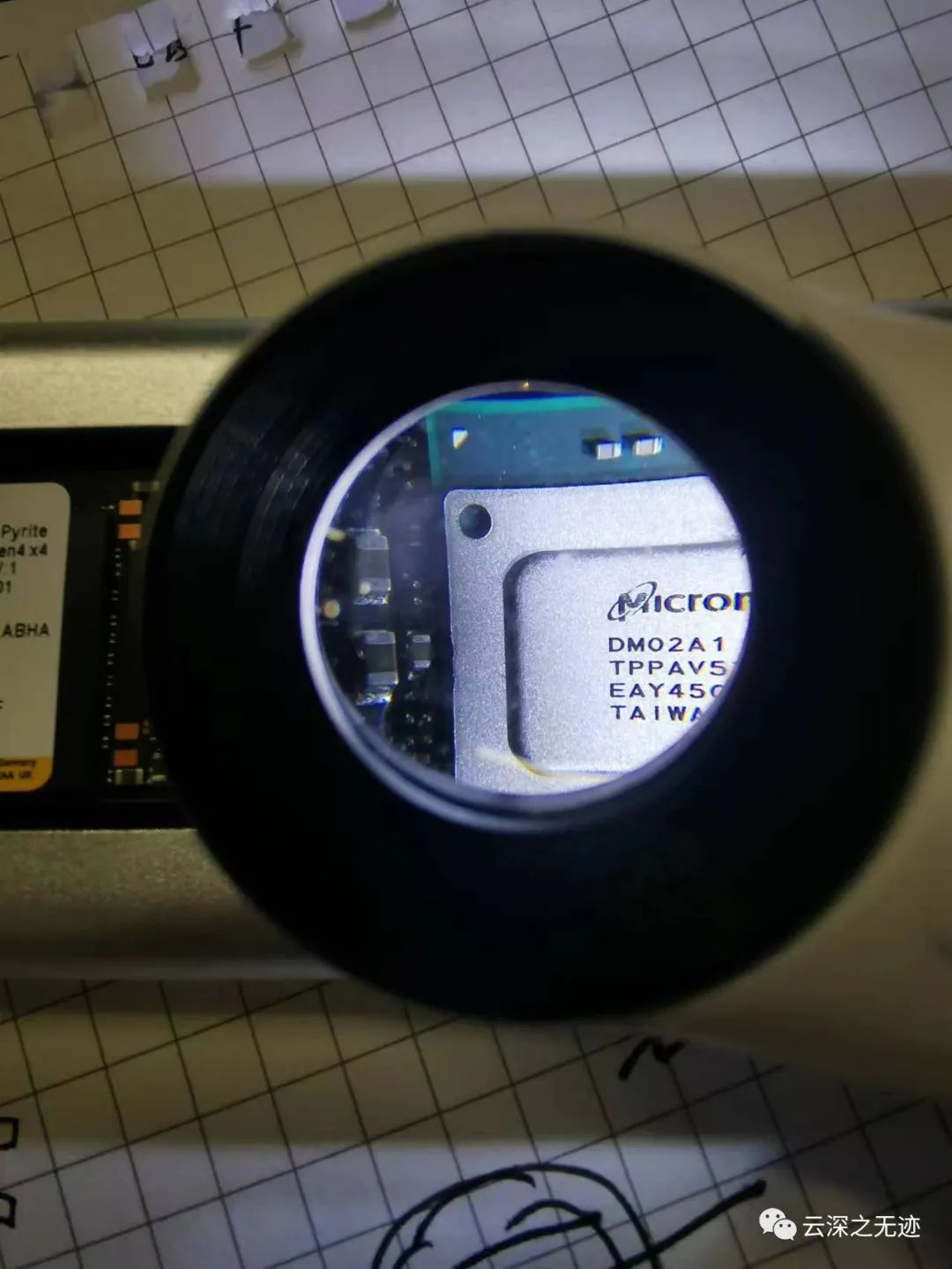

对了，一个带灯是放大镜是及其有用的，可以看到很多微小的地方

比如这样

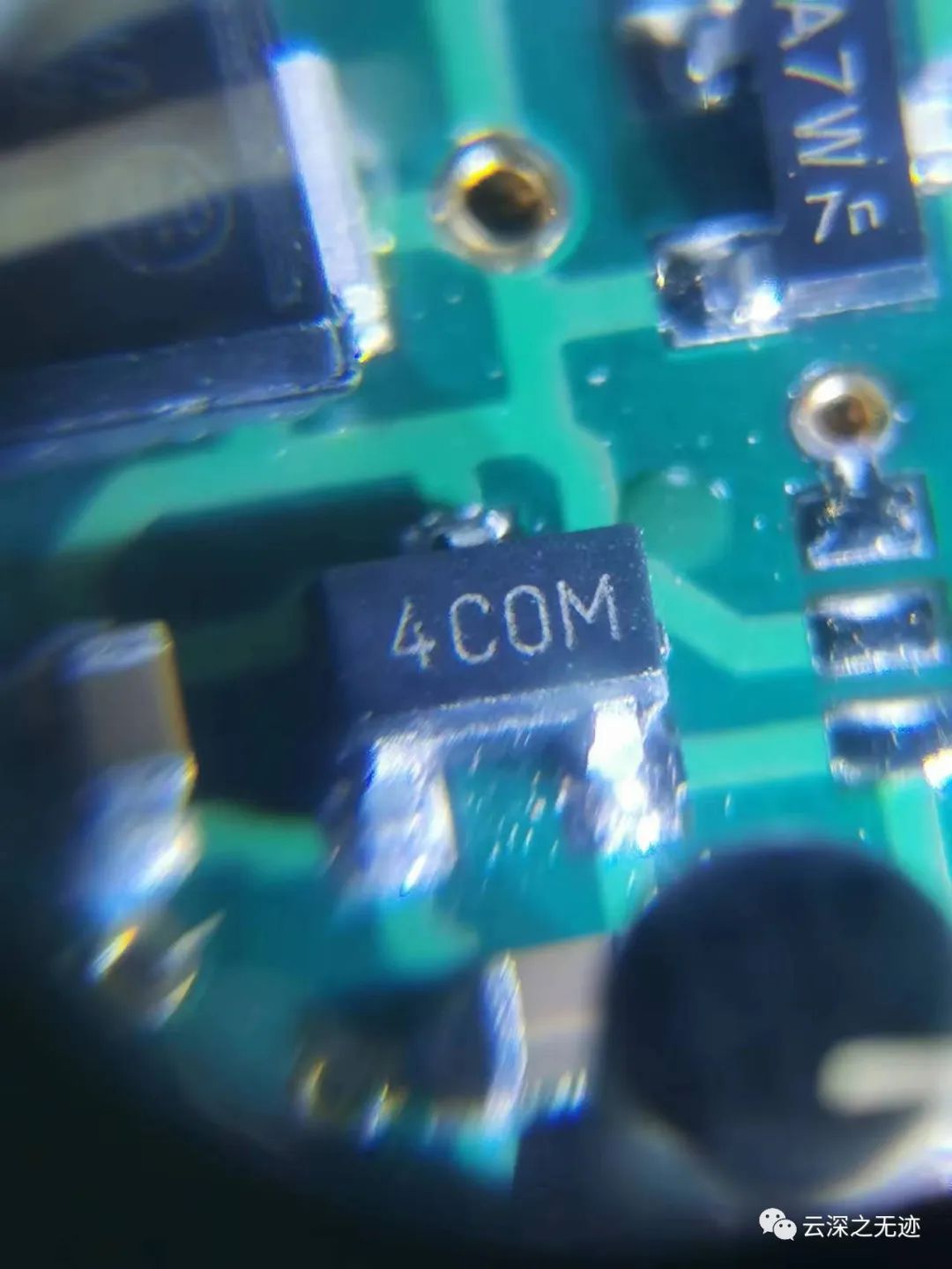

很多时候，又需要淘宝，建议买一个很便宜的鱼眼镜头，拆掉上面，下面就是微距镜头了，找一些长的很不知道咋说的元件很好使，相信CV，相信数据库。

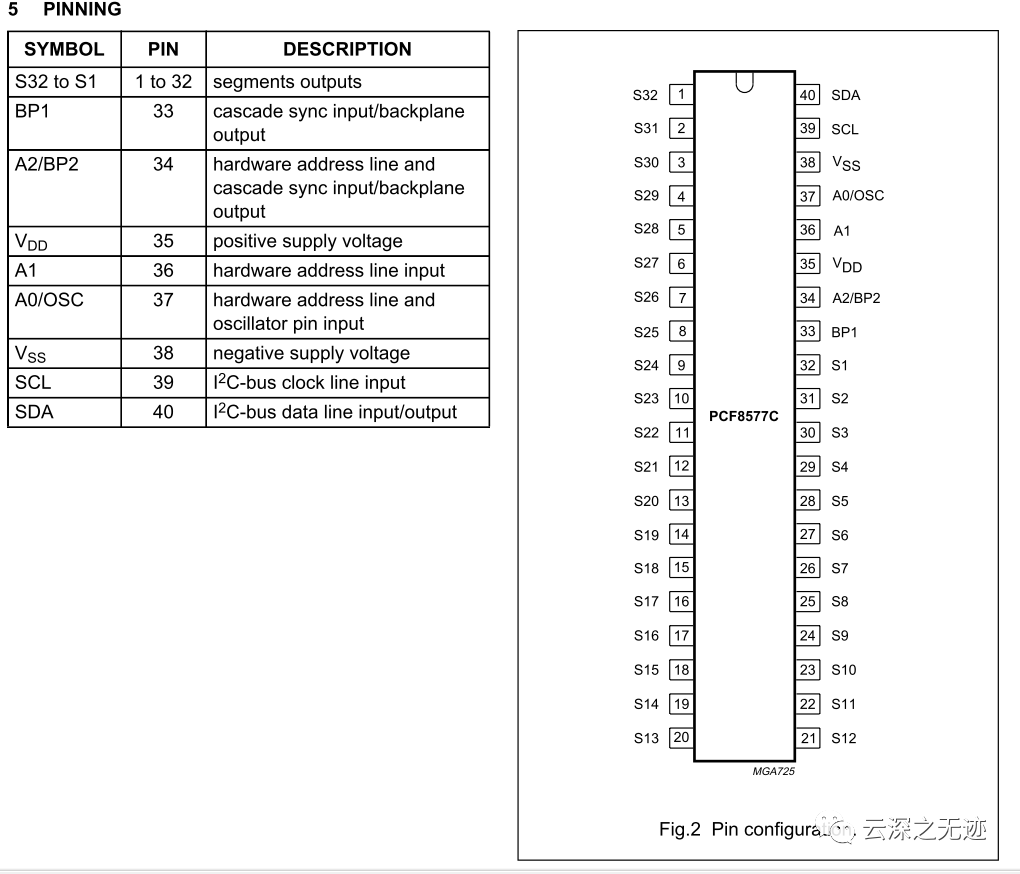

接着就是收集数据手册：

因为你知道的东西越多后面的工作越好搞，如果你有分析电路的需要

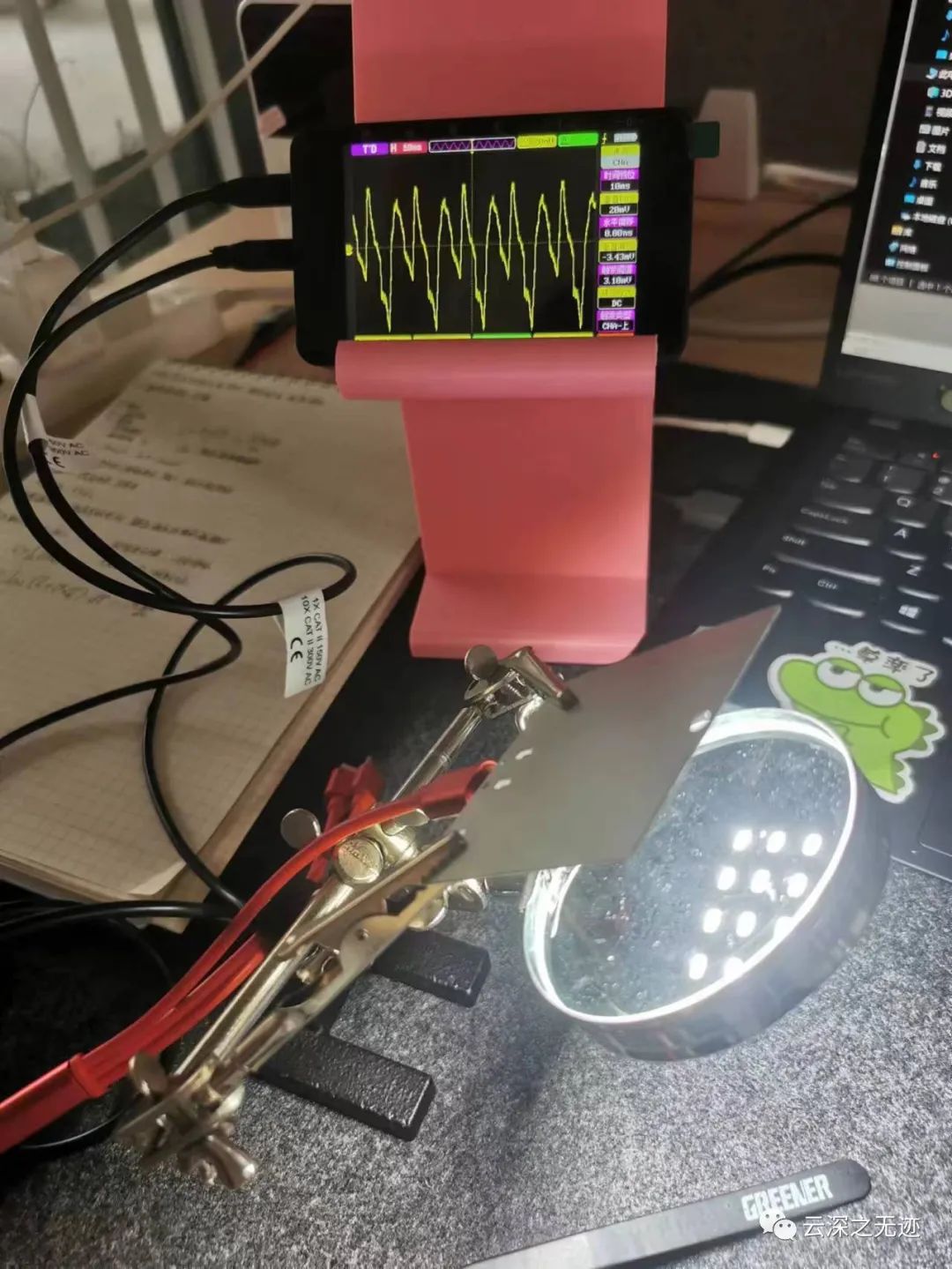

你还需要一个灯，来打亮整个PCB的板子，来保护眼睛（真看不见啊）

在器材上面可以买带测通断的万用表，然后！！！！买一个最细表笔！！！

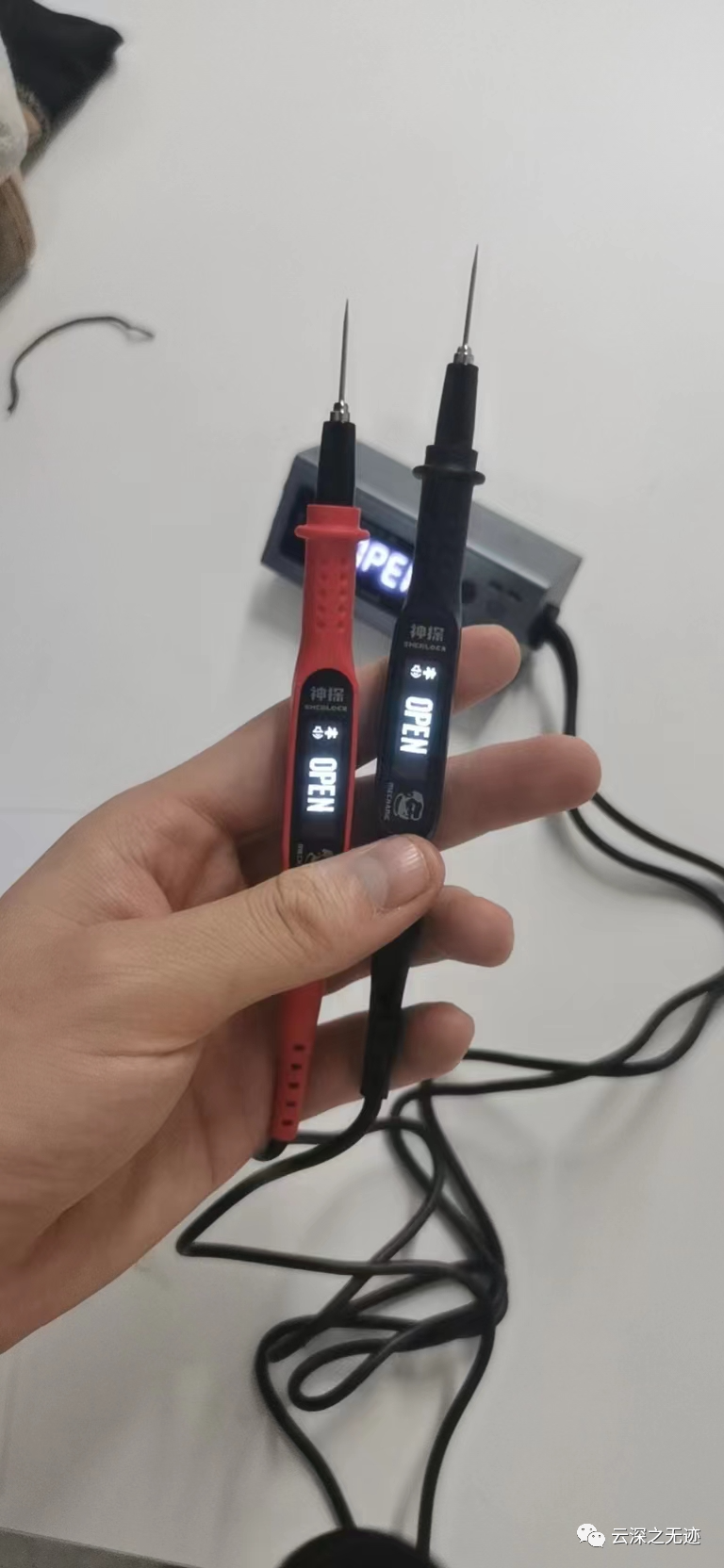

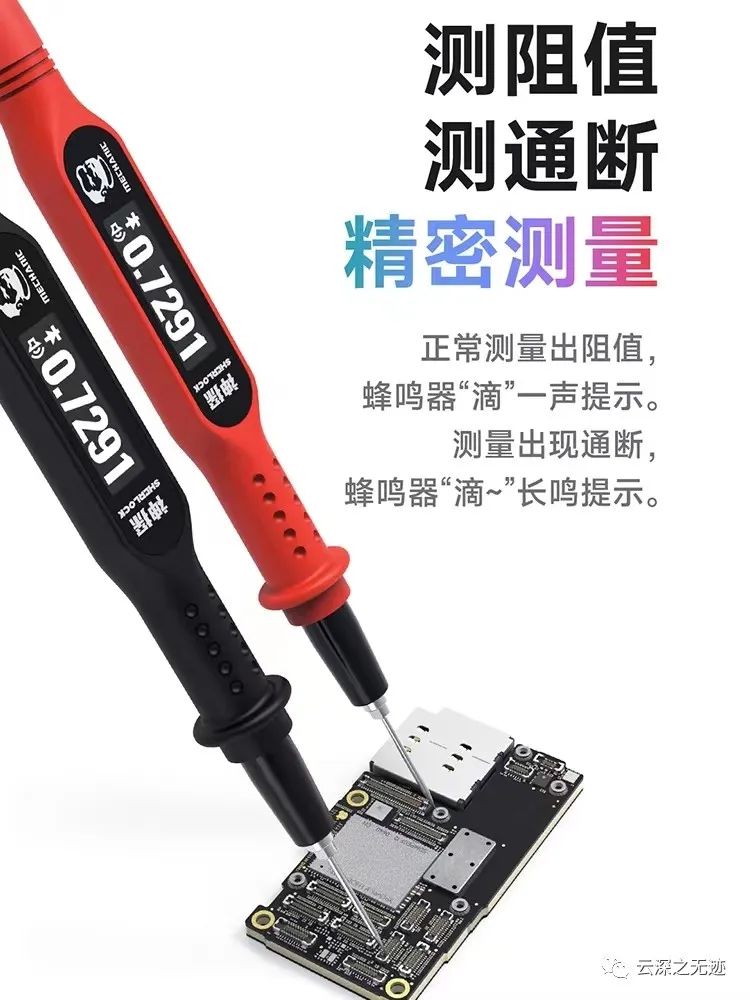

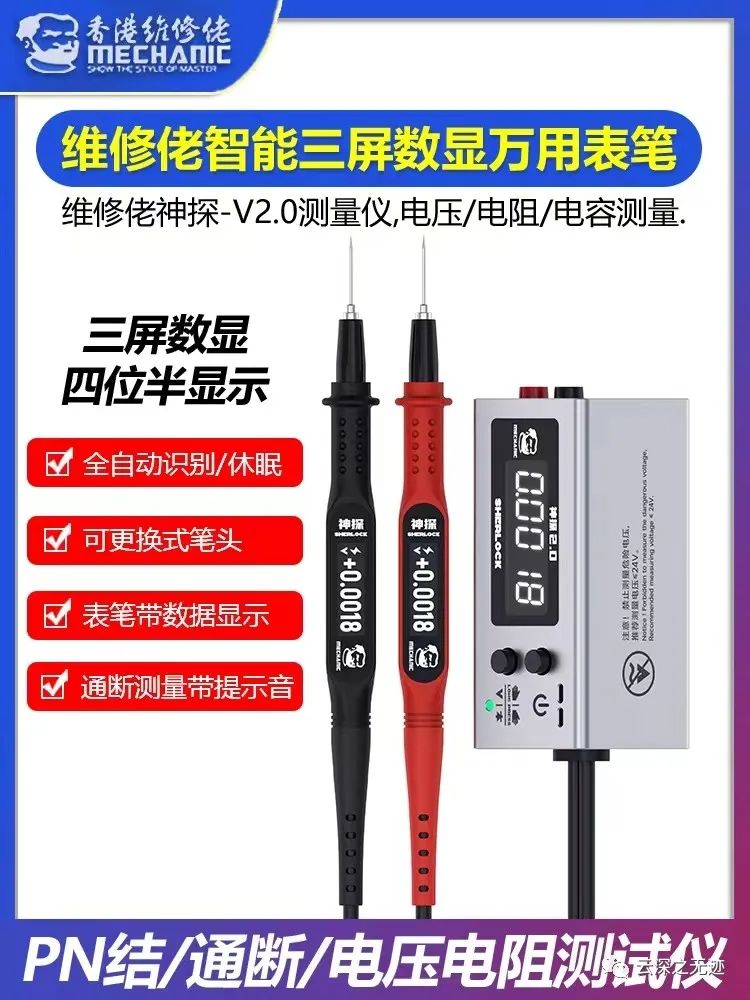

不过我也发现了这个专用的小机器

388，买回来就为了装逼

谁不爱有三个屏幕的测量仪器呢？尖头好评！

接着就是使用EDA快速的搞个大致的样子出来，大规模一眼可以看见的走线，以及元件的摆放情况（和服务的集成芯片有关可能）。

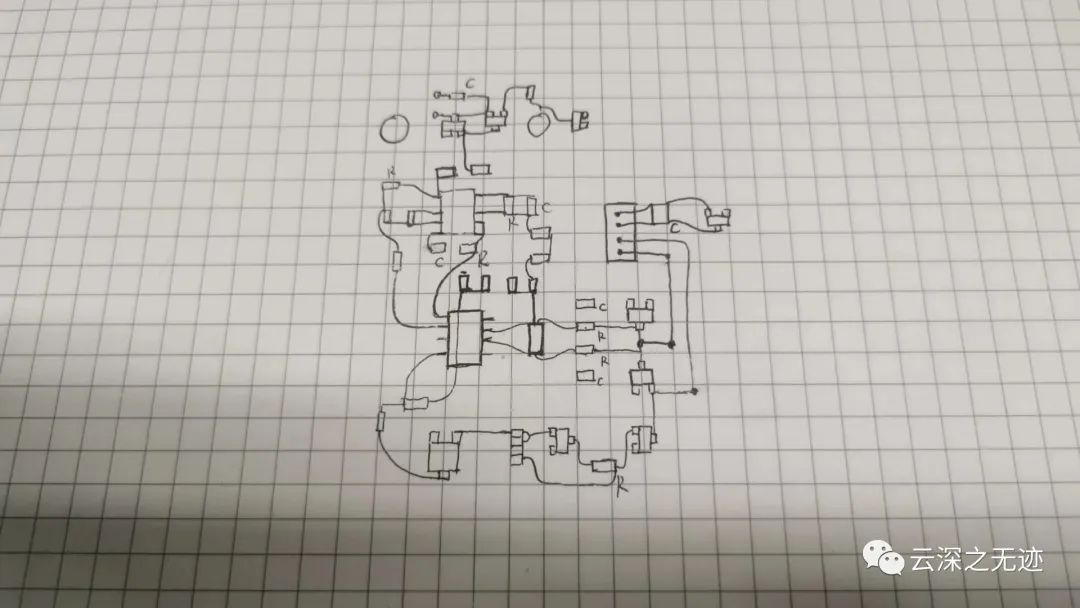

杜绝这种傻逼做法

夸我，谢谢

这是傻逼做法，AD，JLC，别的都行，别手画，真的，没有这个本事的。

接着就是很耐心的，将PCB上面的所有不清楚的连线测量补全。

一般是从电源绘制起来，这样是符合能量的流向的。如果你有一个双屏幕更好，可以一边测量，一边来标记，其实平板，IPAD都是推荐的。

另外一种，因为电路的设计是模块化的，比如你对采集感兴趣，你可以从传感器的来源从后溯源。是较为快速的办法。

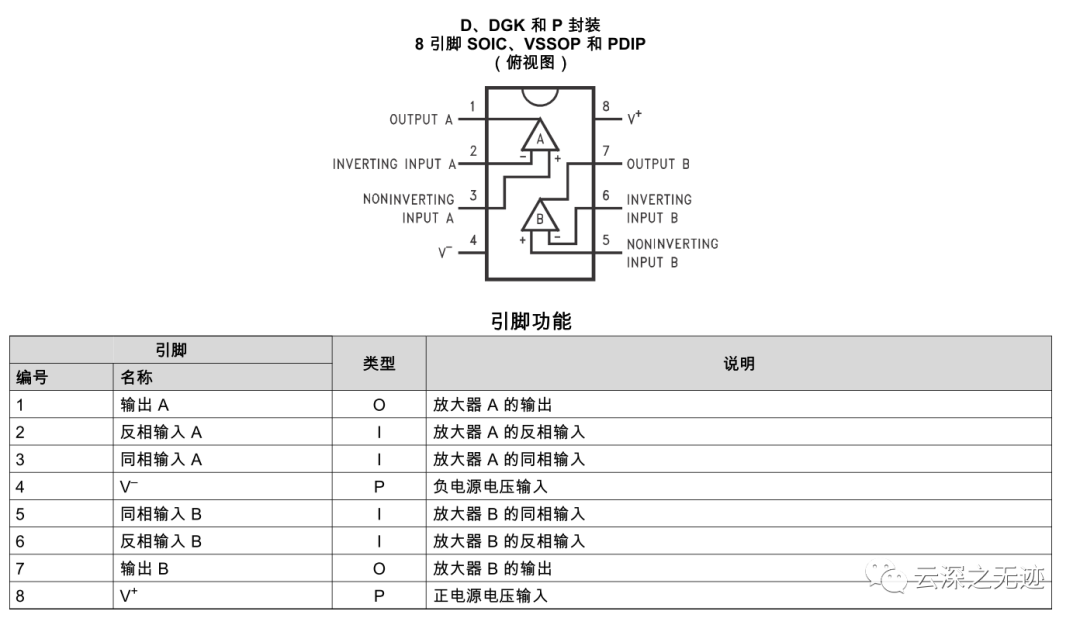

但是还是一个推荐的做法，去看上面集成芯片的设计指南，因为围绕它周围的元件就是服务它的。

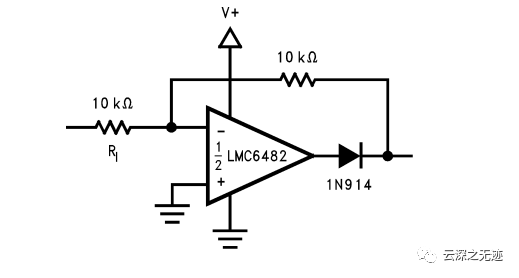

比如一个放大器的连接

可以找找有没有推荐的

因为你在猜，然后你拿一些东西佐证你的想法，大胆的猜想，大家学的东西都一样，做东西肯定方案难不到哪里去。

之后多过几次检验，尤其是贴片元件的参数上面，电气的连接上面。
