DJI LightBridge一代.上

我今年本来还是想给自己买个相机来着，但是感觉一套下来要四五千块，算了，再攒攒吧~

然后就看到了DJI数字图传，看了看一代还行，但是2代就太贵了，让人招架不住啊，太贵了。

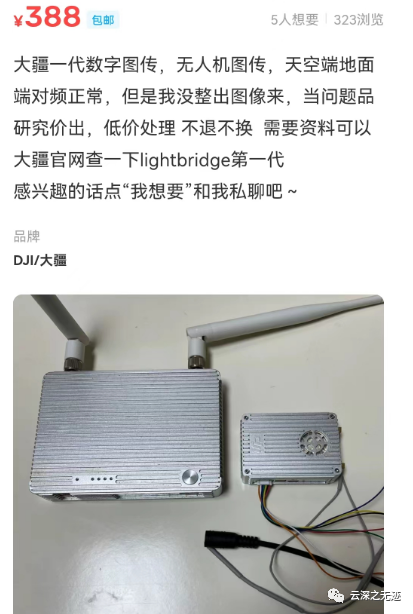

首先这个东西热度也不算很高，大家也不怎么买：

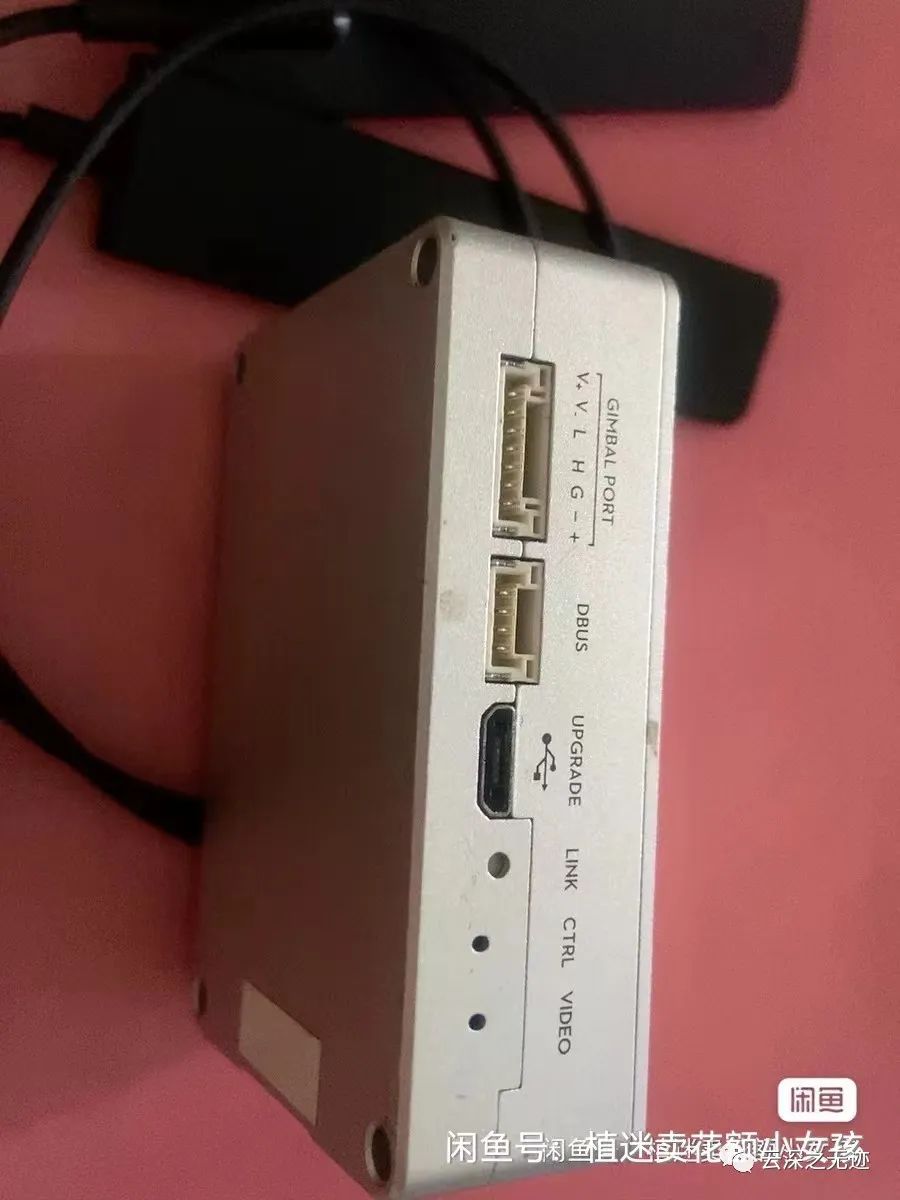

这个应该是性价比最高的一个，但是它说用不了

首先我想赌一下是，这个东西它硬件没有坏，其实是它的线材不太够，但是他又写了可以去官网查资料，你看这就是这个人的鸡贼之处。所以这个就不太能考虑，即使它便宜。

其实我做了好几个大点的无人机了，但是都没有一个像样的图传，都是哪种WIFI图传，差点意思，但是CDFA这种FPGA的图传，我又没有能力做，至少是在学。

所以这个LB1代在价格和性能上面好像是一个不错的选择。

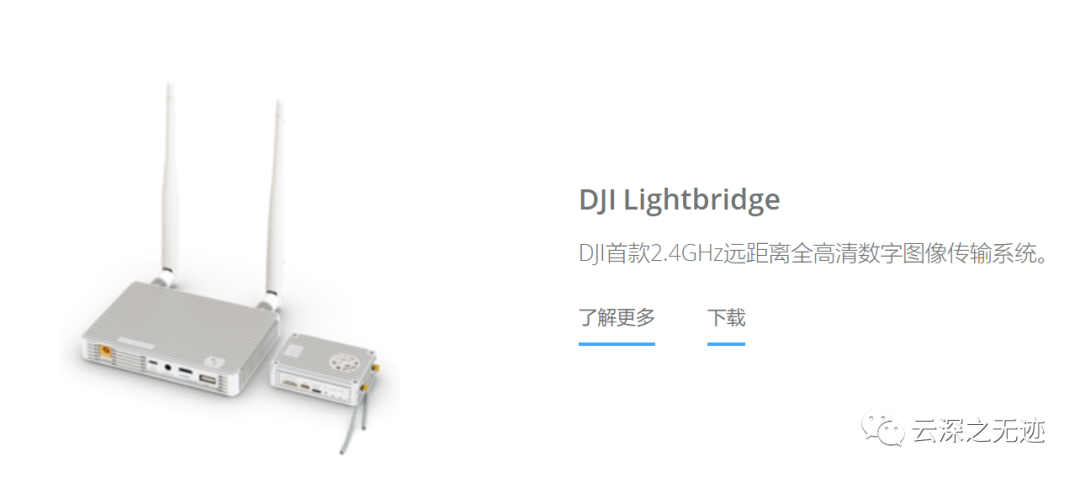

两个分开的东西

DJI LIGHTBRIDGE（包括机载端和地面端）工作在 2.4GHz 频段，利用无线通信方式传送视频图像、飞控系统 OSD 信息和遥控器信号。

DJI LIGHTBRIDGE 具有体积小、功耗低、灵敏度高等特点，可满足各领域的无线通信需求。在航模活动中应用该产品时，请安装机载端到飞行器，并连接地面端到监视器，显示视频图像和飞控系统 OSD 信息。

DJI LIGHTBRIDGE 传送视频图像和飞控系统 OSD 信息时，机载端作为发射设备，地面端作为接收设备。机载端接收来自相机或摄像头的视频信息和飞控系统 OSD 信息，对输入信息进行调制并以无线方式发送给地面端，地面端进行解调并将信号发送到监视器或移动设备进行显示。使用本产品时，可通过移动设备（如手机、平板）下载 DJI LIGHTBRIDGE App 软件，实时显示视频图像和飞控系统 OSD 信息。

DJI LIGHTBRIDGE 传送遥控器信号时，地面端通过转接线与遥控器相连作为发射设备，机载端内置接收机作为接收设备。地面端支持同时接入两个遥控器，分别用于控制飞行器和云台设备。机载端内置接收机仅支持 DJI DBUS 协议，因此必须与飞控系统的 DBUS 端口连接。

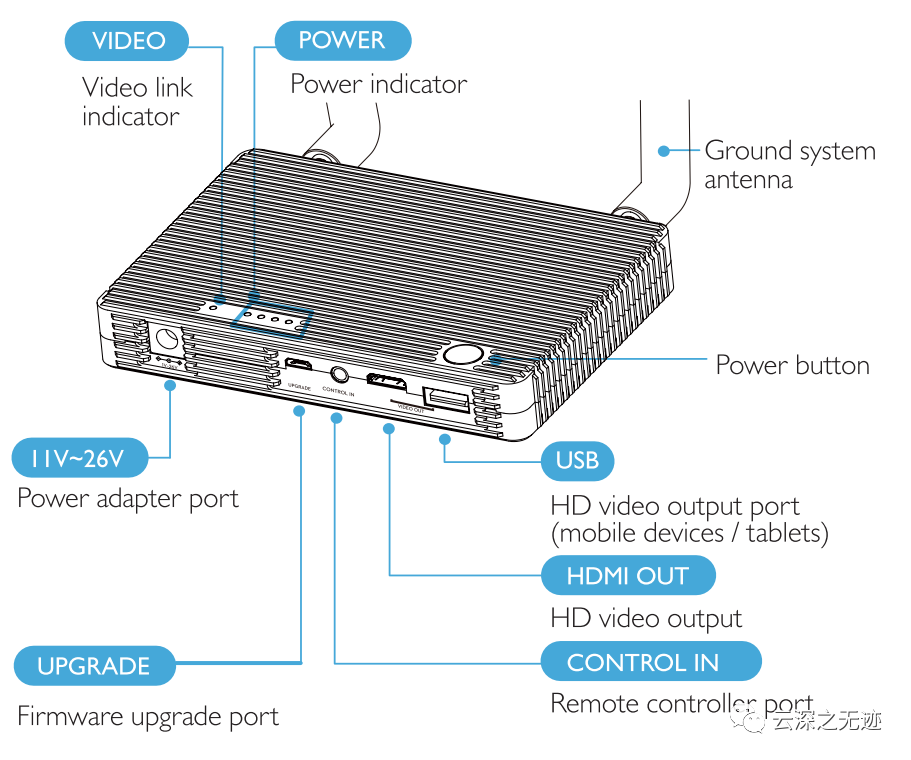

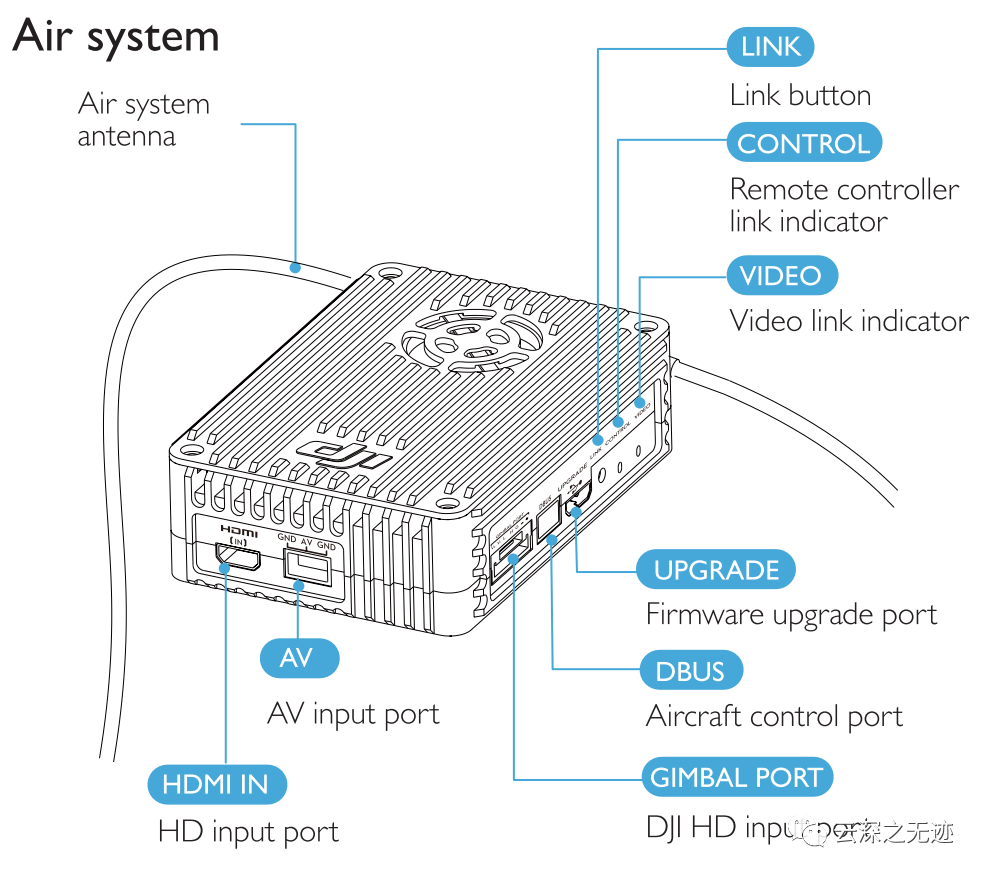

接口有很多，一个最大的问题就是要全部利用起来还是差很多设备

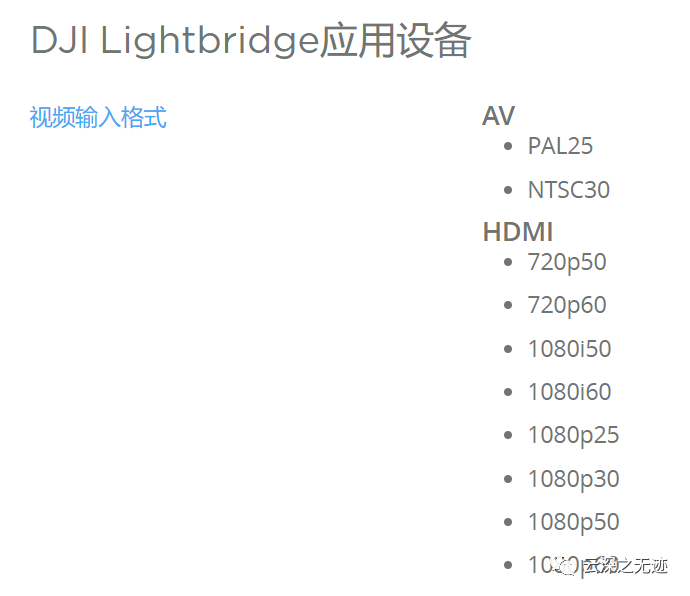

视频输入的格式就是这些了

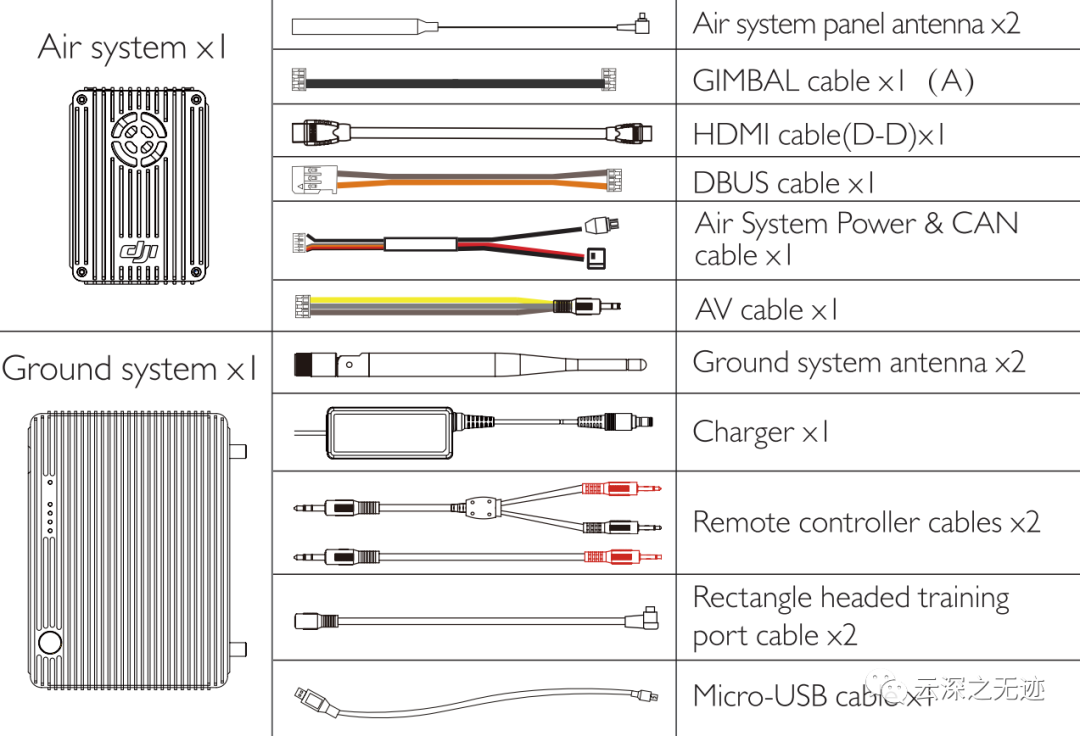

对于设备来讲，附带的很多线材都是买不上的

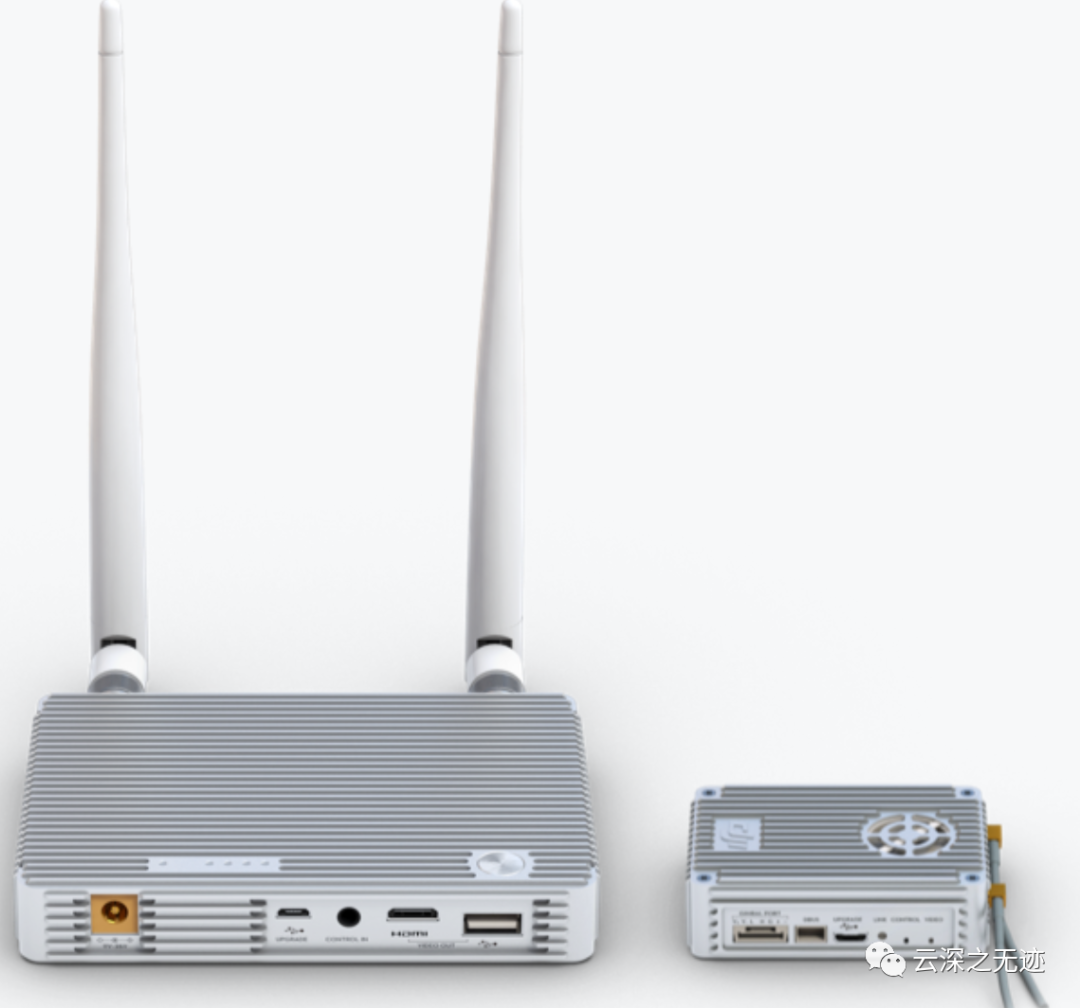

这个是我放出的两个硬件的图

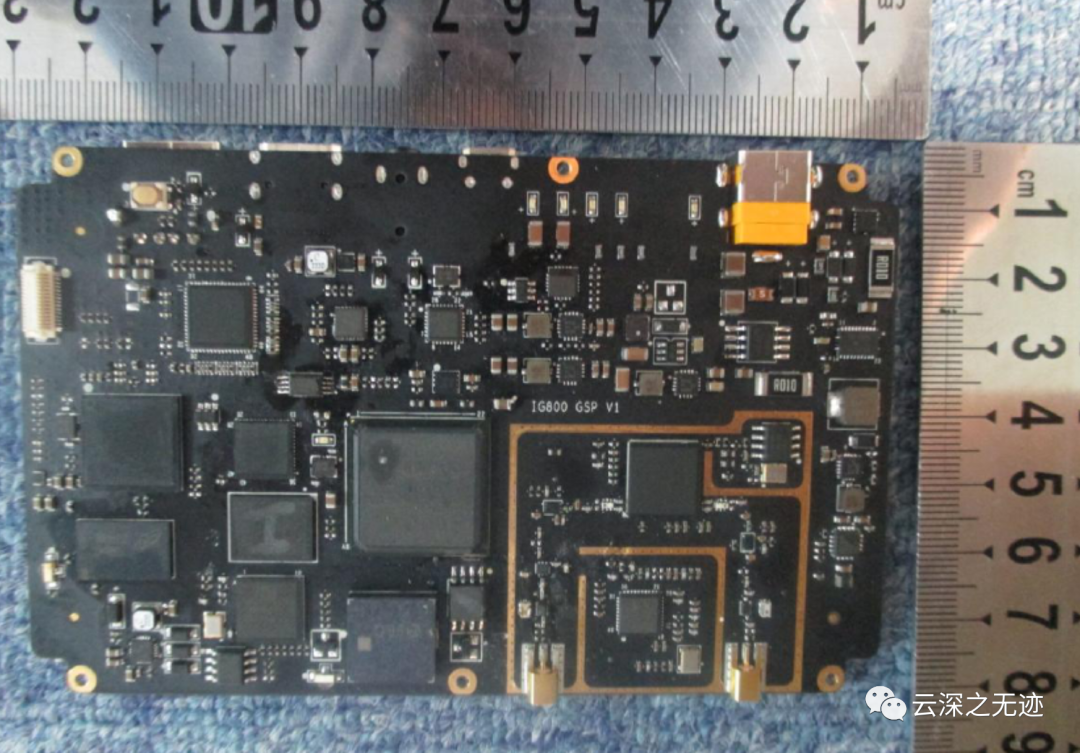

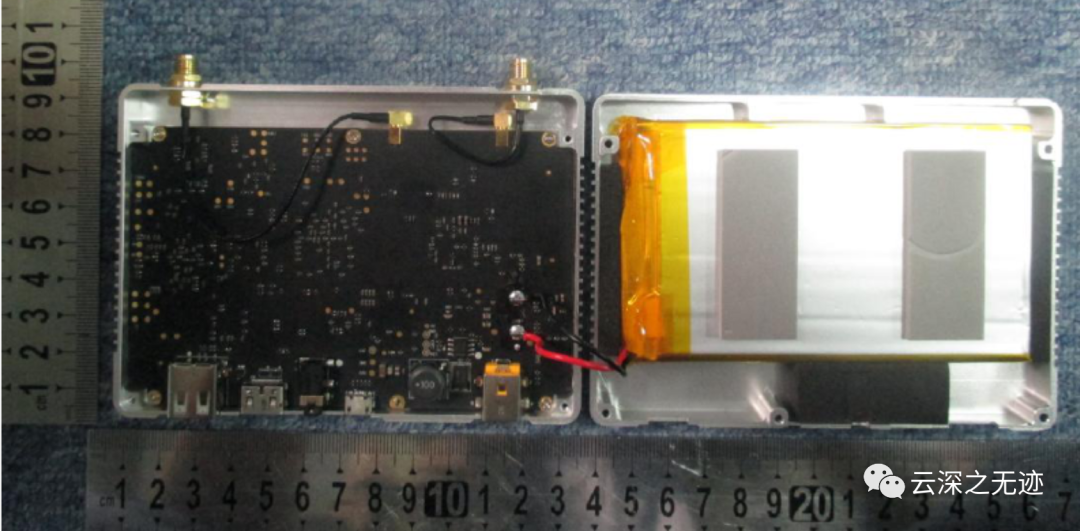

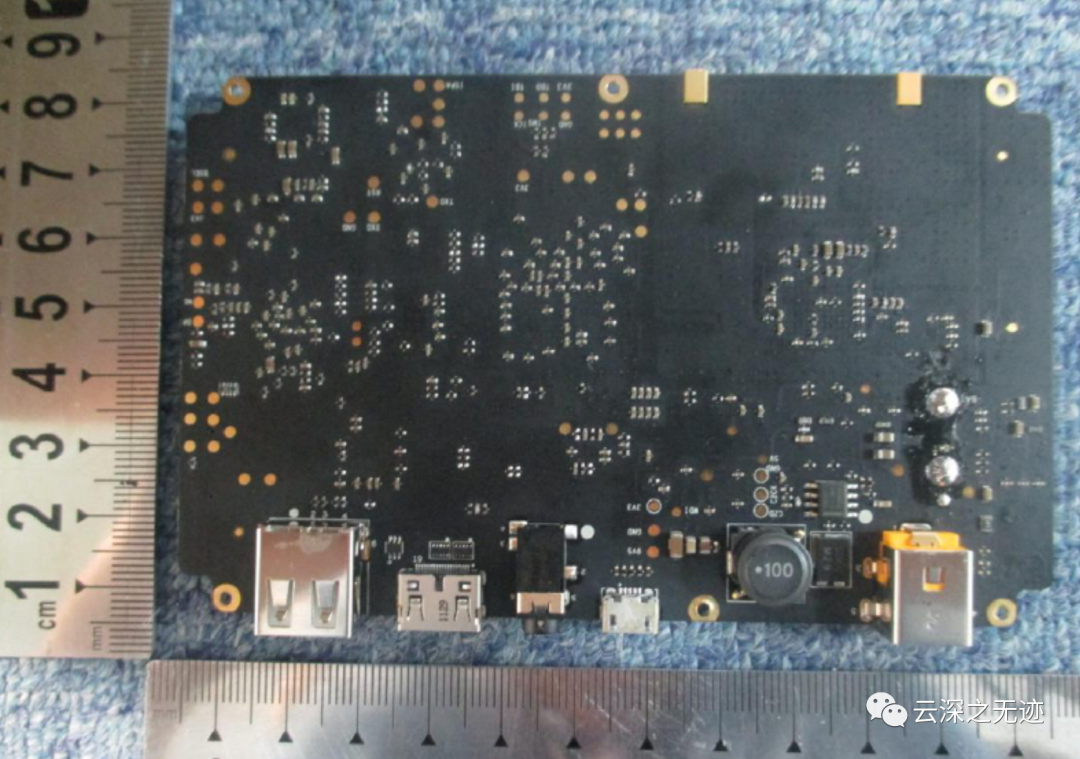

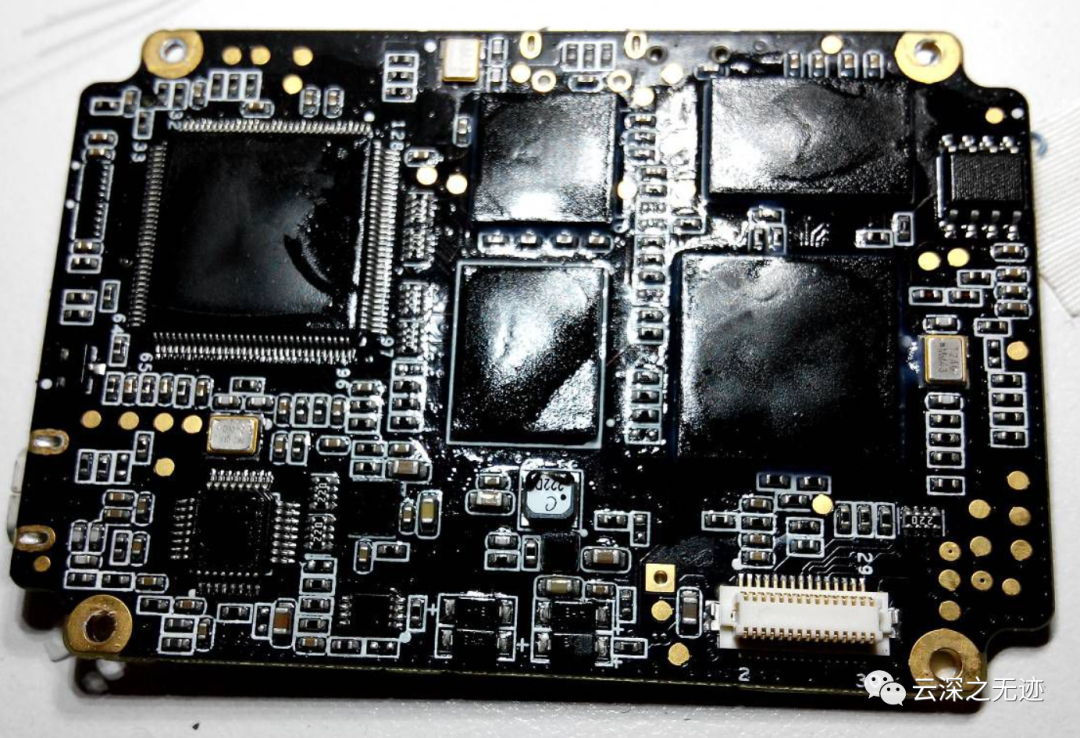

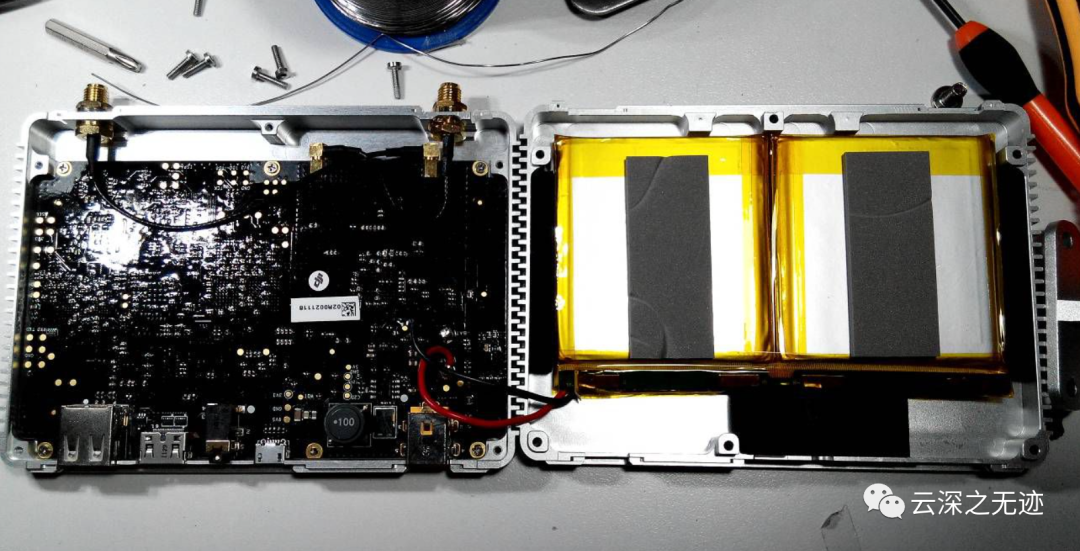

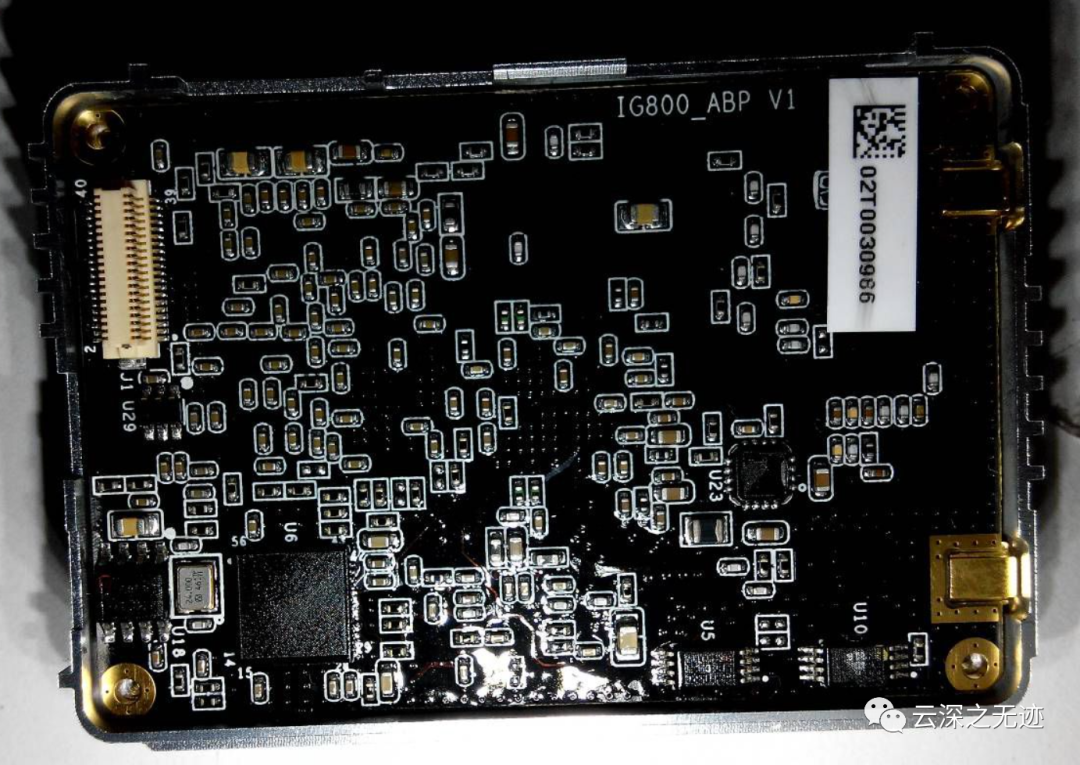

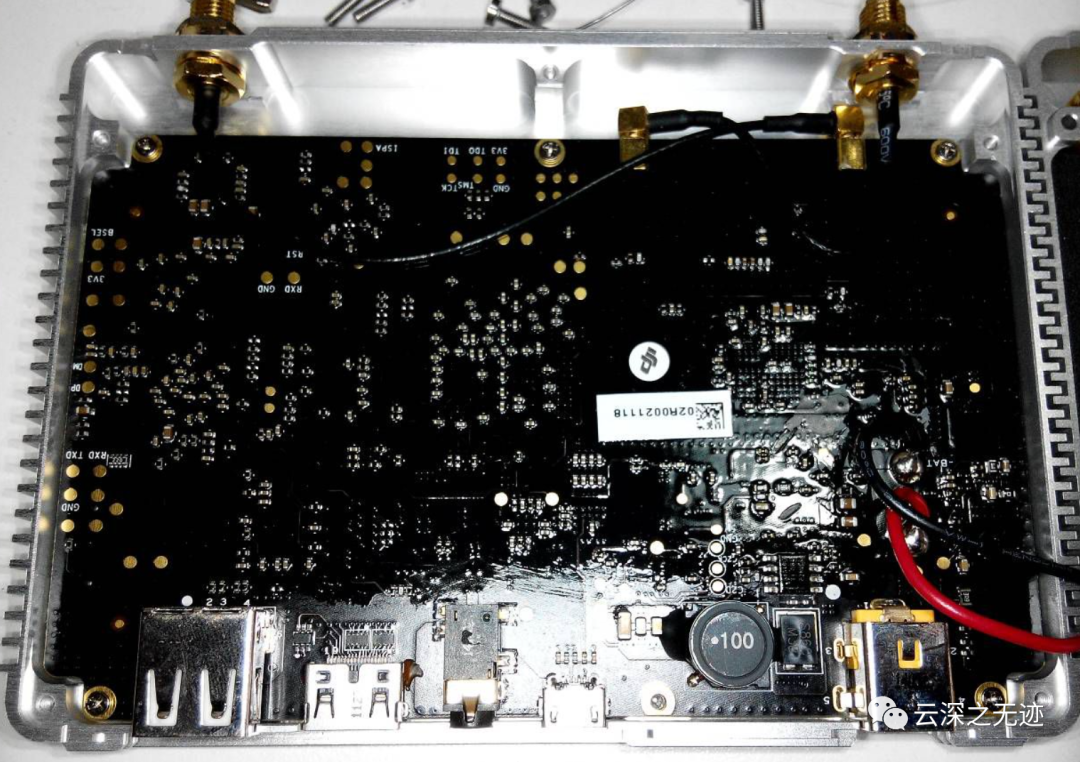

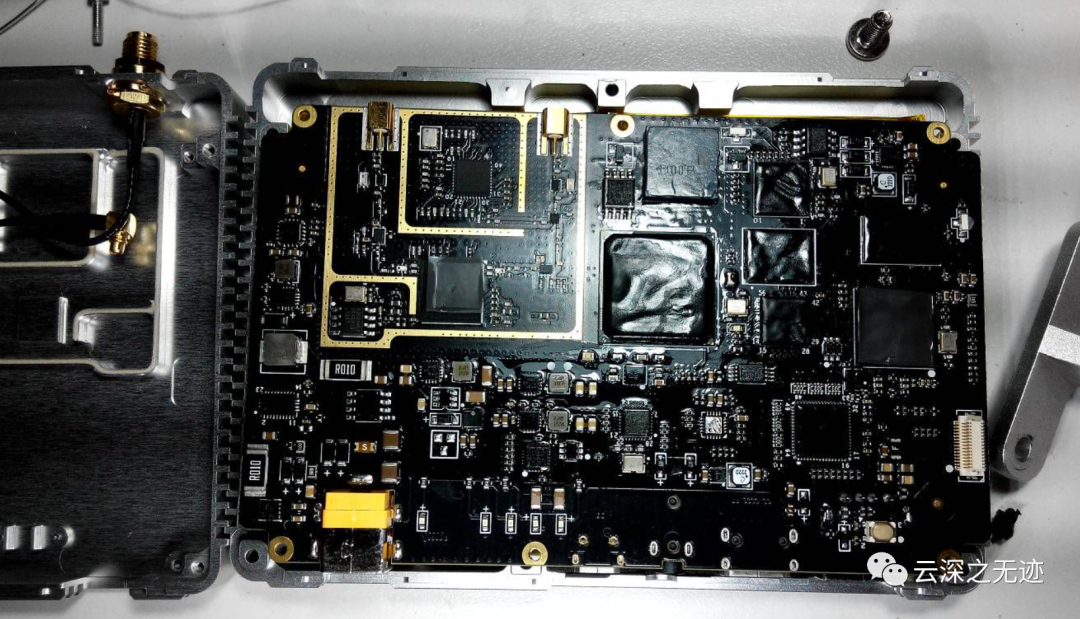

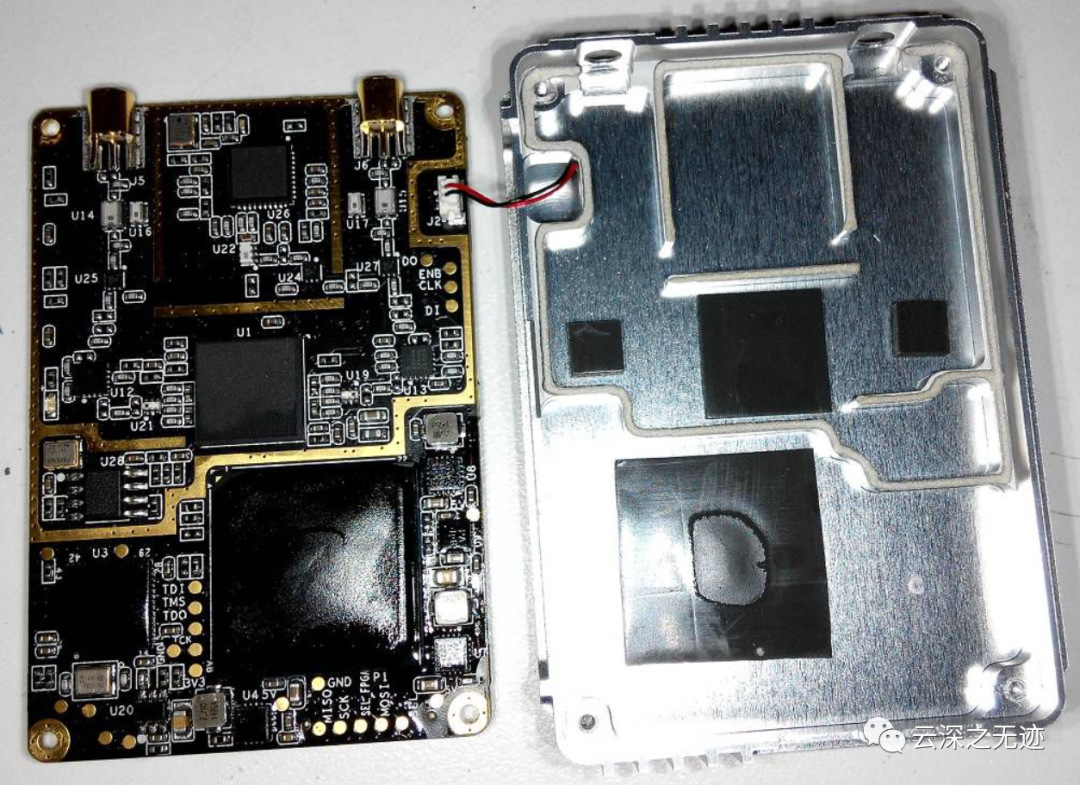

这个是国内论坛放出的两个拆机图

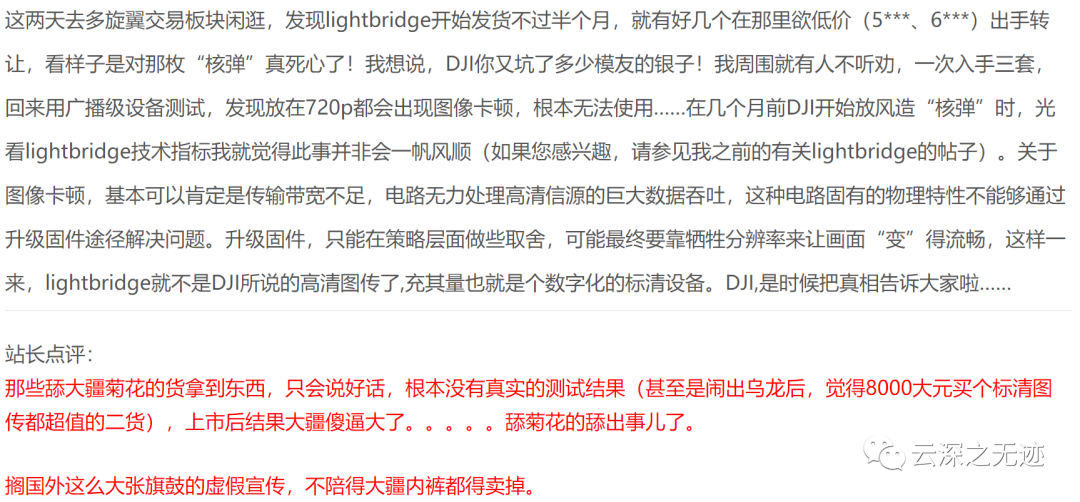

但是看了很多的帖子，感觉纸面数据好看，但是产品的性能真的不太够，都是骂的，所以这个到底买不买，我觉得我要画一个问号了。

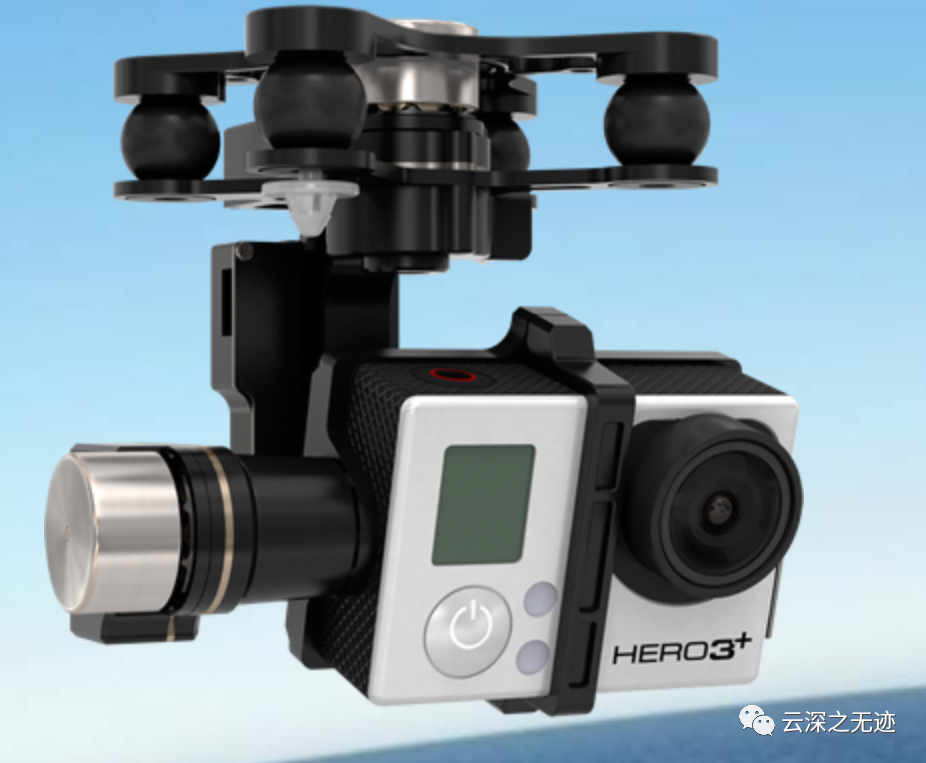

对了，图传可以通过遥控器来控制云台，这个云台也是大疆的

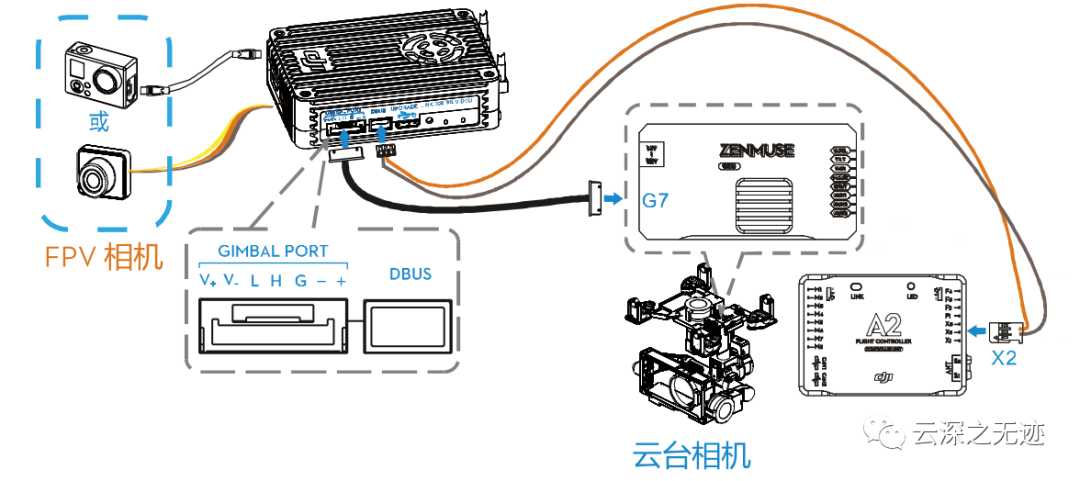

连接的方式有很多

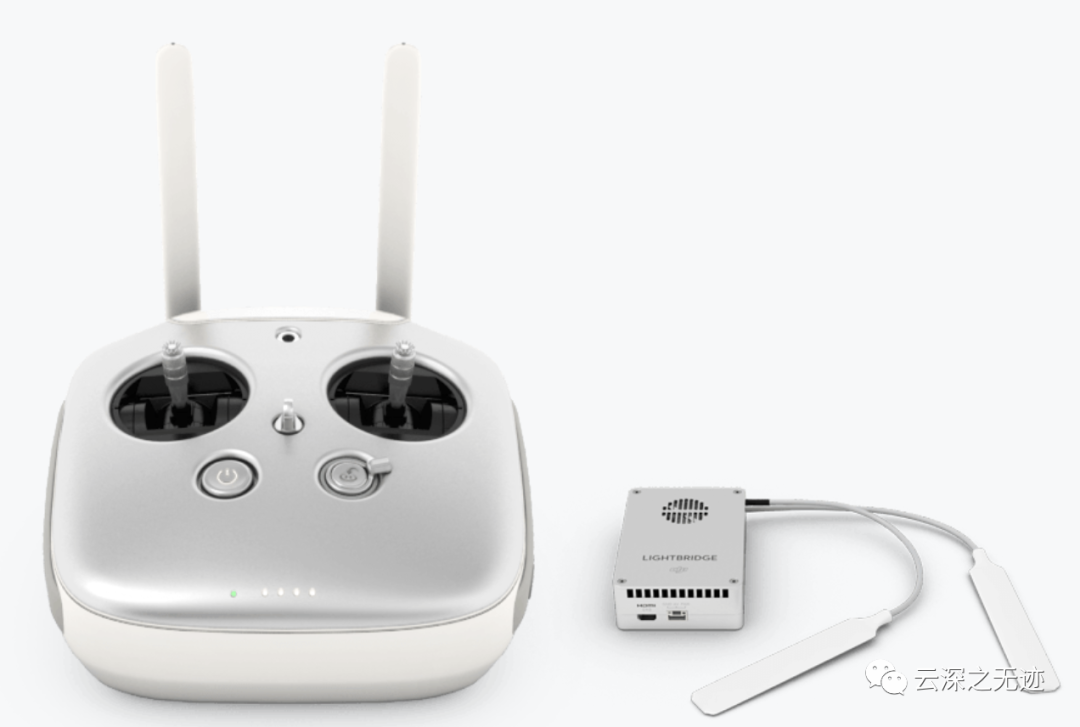

二代可能比较好了，但是也贵

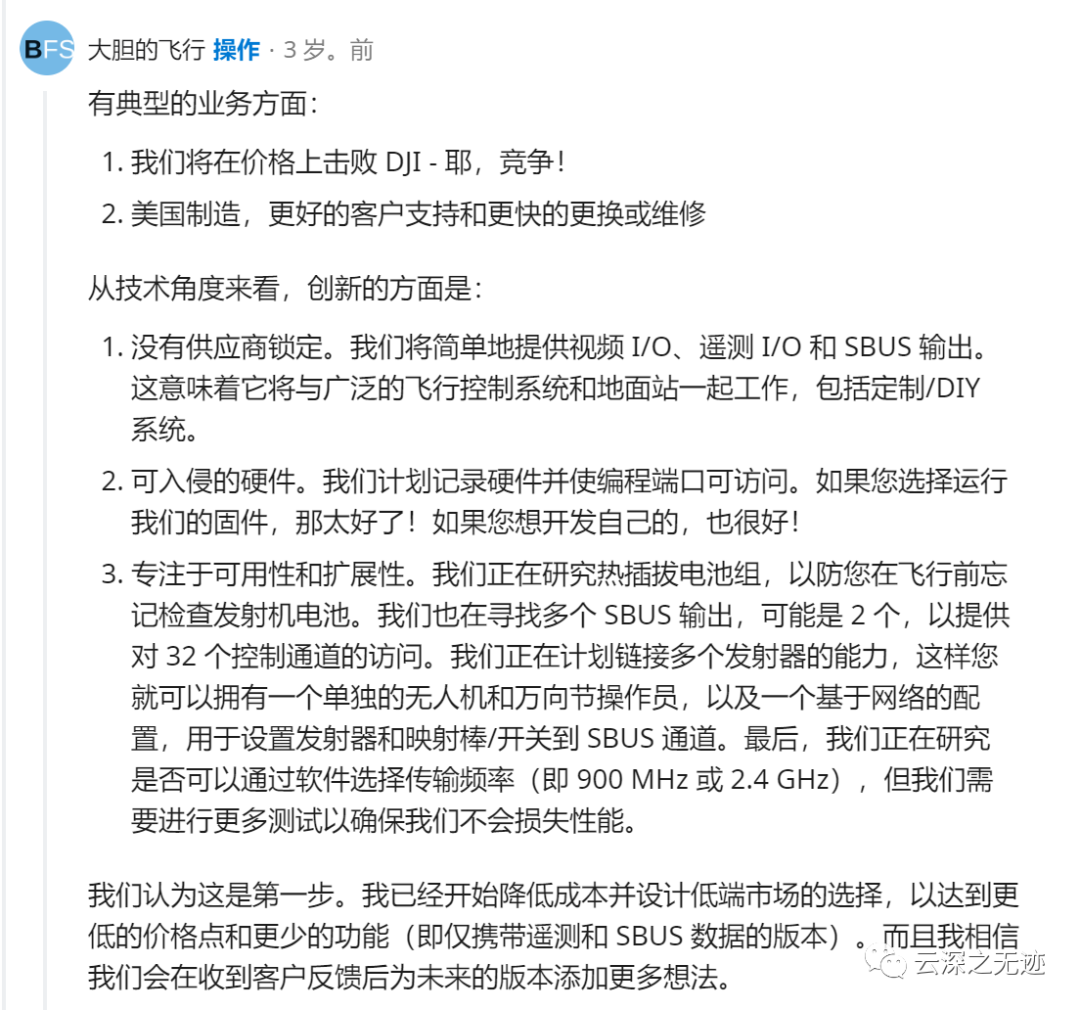

rb上面也看到了开发图传的团队，但是现在也没有声音了

新一代高清图传主要在以下几个方面添加了新功能或进行了性能提升：添加了SDI输出接口；地面端添加集成了遥控器功能，无需额外购买遥控器；延迟更低，最低延迟可至50ms；传输距离更远，最大距离可达5 km；优化的无线链路自适应技术，连接传输更稳定；添加画中画输出功能。SDI是数字串行接口，可以通过同轴电缆直接传播视频数据。与HDMI接口相比，SDI接口具有传输距离远，连接可靠的特点，是目前广播电视领域应用最广的接口。DJI Lightbridge 2添加了SDI输出接口，解决了第一代DJI Lightbridge在输出SDI信号时需要额外购买转换接口、信号传播不稳定、设备不兼容等问题；直播任务、拍摄节目更加得心应手。

这个接口有点专业，也有点重型

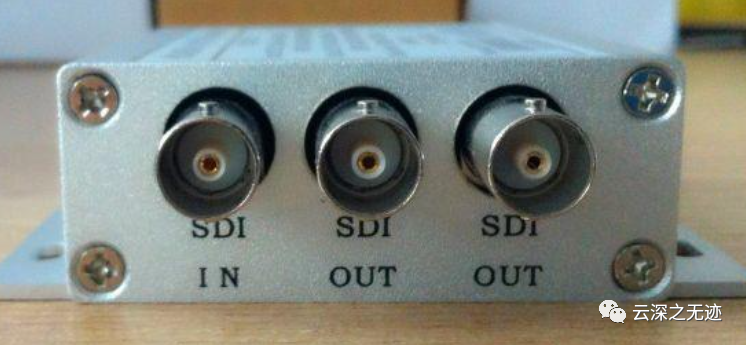

长这样
