网络设备单板MPU、LPU、SFU的区别有哪些？

来源：网络技术联盟站 链接：https://www.wljslmz.cn/19973.html

网络设备单板按功能可分为MPU、LPU、SFU。

网络设备在逻辑上分为以下三个平面：数据平面、控制平面和管理平面。

数据平面提供高速无阻塞的数据通道，实现业务模块间的业务切换。

控制平面完成以下功能：协议处理、业务处理、路由计算、转发控制、业务调度、流量统计和系统安全。

管理平面监控系统的运行状态，监控环境，处理日志和告警，加载系统，升级系统。

什么是微处理器？

MPU的全称是Main Processing Unit，即主控板。负责系统的控制平面和管理平面，包括路由计算、设备管理维护、设备监控等。作为系统同步单元，提供高精度、高可靠性的同步时钟和时间信号。主控板就像邮局的管理层，不负责具体的快递处理（包转发）工作。MPU 解释设备配置，然后将其传输给LPU。

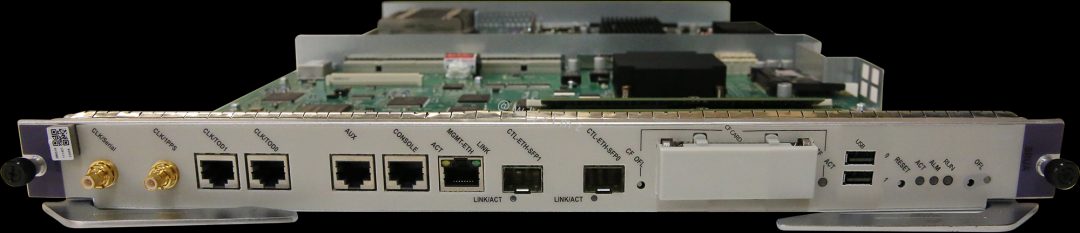

CR5D0MPUB570主控板

什么是接口板？

LPU的全称是Line Processing Unit，也叫接口板。接口多的接口板就是接口板。通过接口板接收和发送数据包。通讯电缆必须连接到接口板的接口上。接口板提供不同类型的接口（如光接口、电接口）和不同的速率（如1000Mbit/s、10Gbit/s、25Gbit/s、40Gbit/s、100Gbit/s）。

CR5D0EKGFA72接口板

什么是 SFU？

SFU的全称是Switch Fabric Unit，即交换刀片。要将数据包从一个接口发送到另一个接口，需要将两个接口连接起来。然而，实际上，数据包可以从任何接口进来，也可以从任何接口出去。如果采用点对点的连接方式，需要的连接线缆太多。为了解决大量连接的问题，创建了交换刀片。接口板仅通过一根电缆连接到交换刀片即可实现相互通信。刀片交换片是决定设备性能的核心部件之一。开关刀片作为邮局的分拣中心。接口刀片收集数据，将数据发送到交换刀片进行排序，然后将数据发送到接口刀片。

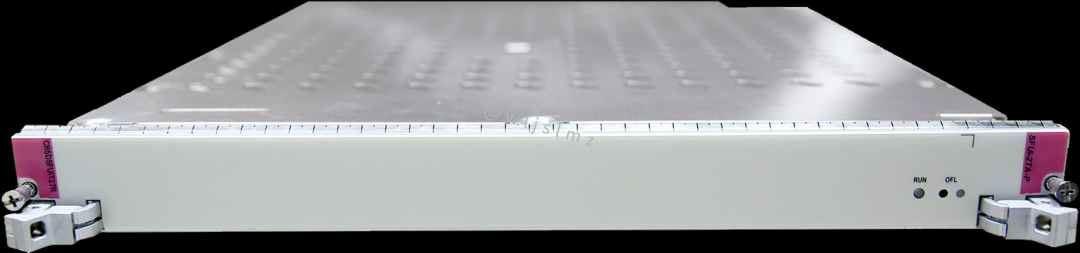

CR5DSFUIT27R转接板

此外，设备还有假面板、SRU、SPU等单板。

假面板用于填充单板或子卡的空槽位，并提供电磁屏蔽，以确保机箱满足电磁辐射要求。填充空槽以确保机箱冷却系统有适当的气流。防止灰尘或异物进入机箱。防止内部电路外露。

SRU是路由交换板，它由 MPU 和 SFU 组成。提供整个系统的控制平面、管理平面和业务交换平面。

CR5D0SRUA770 路由和交换板

SPU是一个服务处理单元，为设备提供负载均衡、防火墙、NAT、IPSec、NetStream等服务。
