vmware集群开启EVC模式报错的解决方案

• 记一次 Vmware ESXI集群 开启EVC模式时 CPU模式的报错解决方案

1.环境介绍

• 软件：
  • Vmware ESXI： 7.0.2 17867351
  • VCSA：7.0.2 17920168
• 硬件：
  • 服务器型号：inspur NF5280M5 * 6台
  • CPU型号：：Intel(R) Xeon(R) Silver 4210R CPU @ 2.40GHz

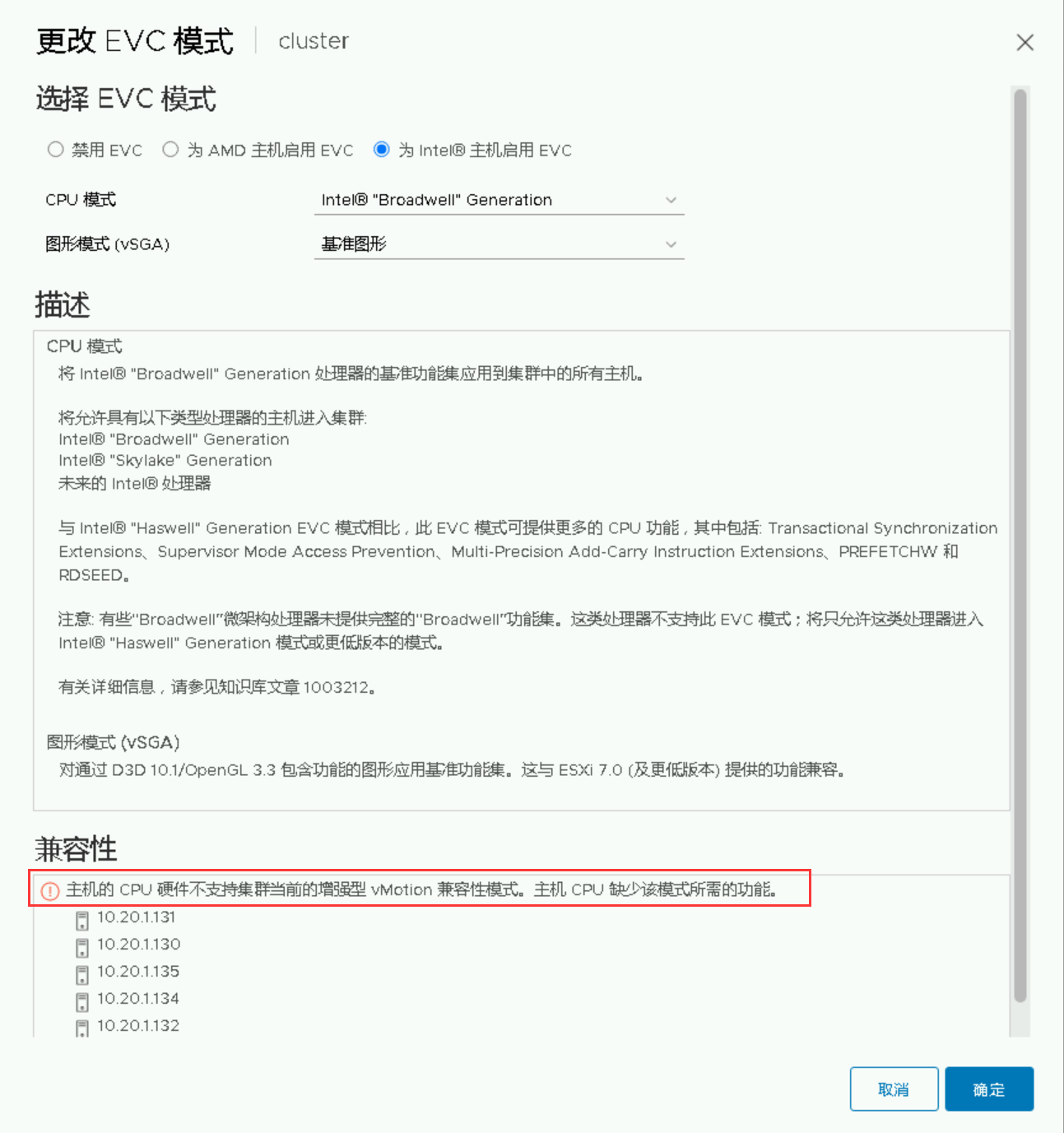

2.报错信息

3.思路

• 去vmware官网查看我的cpu是否支持 '增强型vmotion兼容性模式'，且支持哪些模式？
• 官方地址：vmware evc cpu虚拟化兼容性指南

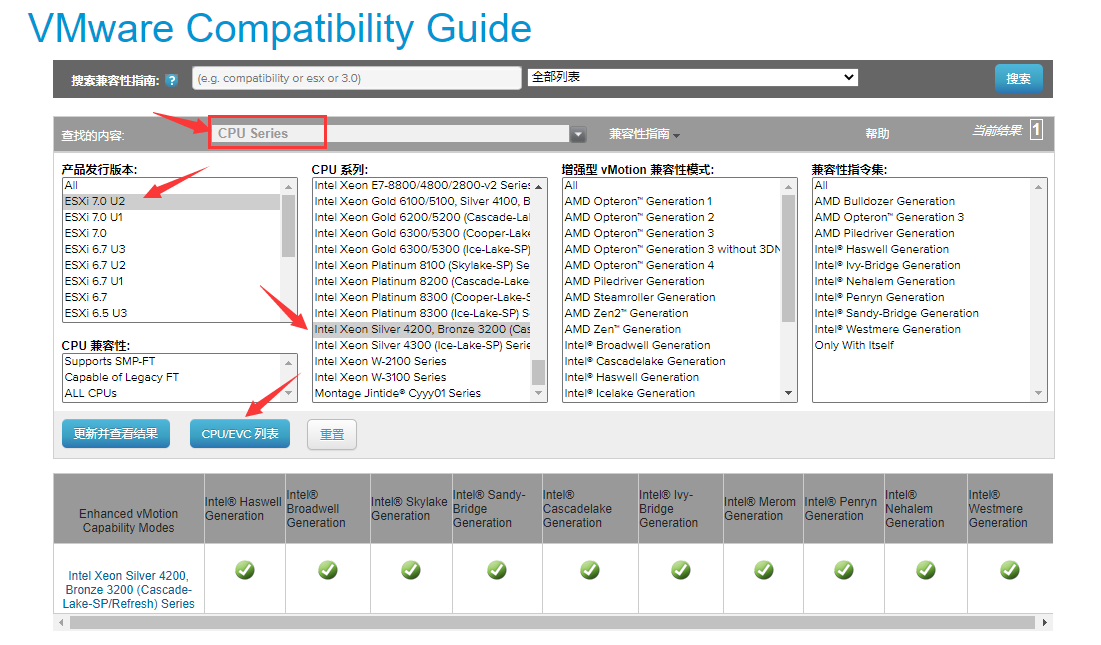

• 我的cpu查询结果如下图：

• 查找内容这里选择 'CPU Series'，下面的 esxi 版本 和 cpu系列根据自己的实际情况选择，最后点击 'CPU/EVC列表' 即可。

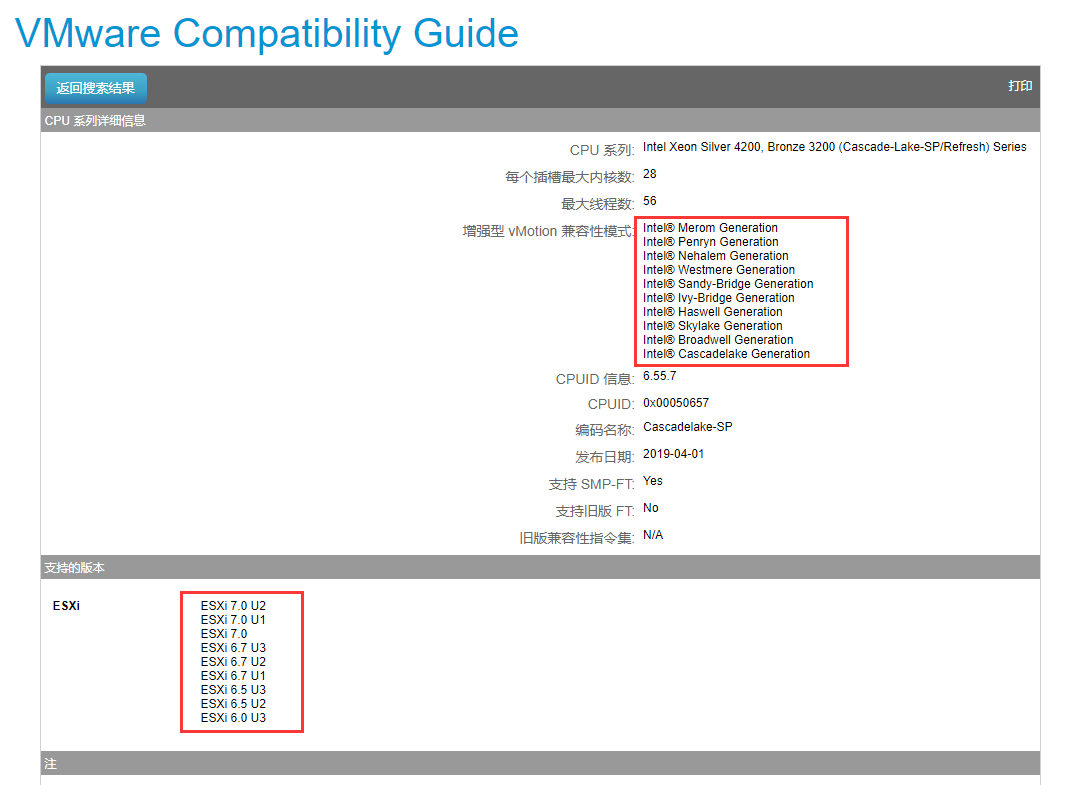

• 可以看到我的cpu 'Intel(R) Xeon(R) Silver 4210R CPU' 支持最下面那一行的10个模式，如果看的不清楚也可以点击最下面一行最左侧的cpu信息来看的更直观一些，如下图：

• 这样看着是不是更舒服，可以看到我的cpu支持 右侧的10个 模式，和下面的 10个 esxi 版本。
• ps：这里要说一下这个 '增强型vmotion兼容性模式' 的问题，根据官方的说法是这个模式是向下兼容的，即：最新的模式兼容老的模式并且包含老模式的所有功能，开启evc界面选择cpu虚拟化时最下面的就是最新的模式，兼容上面的所有模式。
• 既然知道了我的cpu是支持 '增强型vmotion兼容性模式' 的，那么下一步就是检查bios里面是不是把cpu的某些功能给关掉了，根据官方的支持文档找到结论是让检查主机的BIOS配置，确保未禁用必要的功能（例如Intel的XD、VT、AES或PCLMULQDQ，或者AMD的NX）。

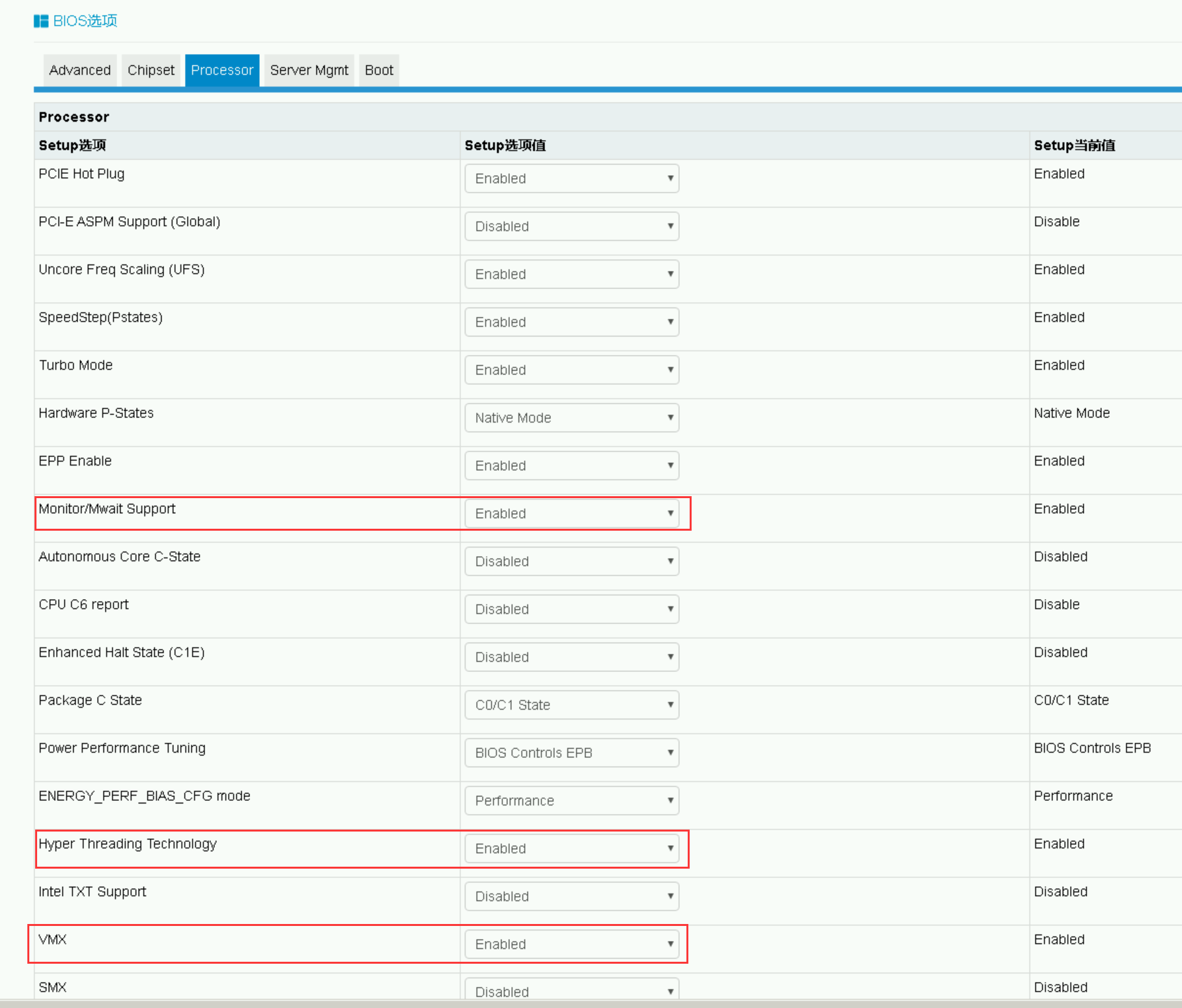

• 经过检查发现是我的bios上面关闭了 monitor/mwait support特性，除了这个还要开启另外2个特性，随即我们在服务器ipmi界面启用这几个特性，如下图：

• 保存后需要重启主机才能够生效，所以提前将主机加入到 '维护模式' ，然后在重启。

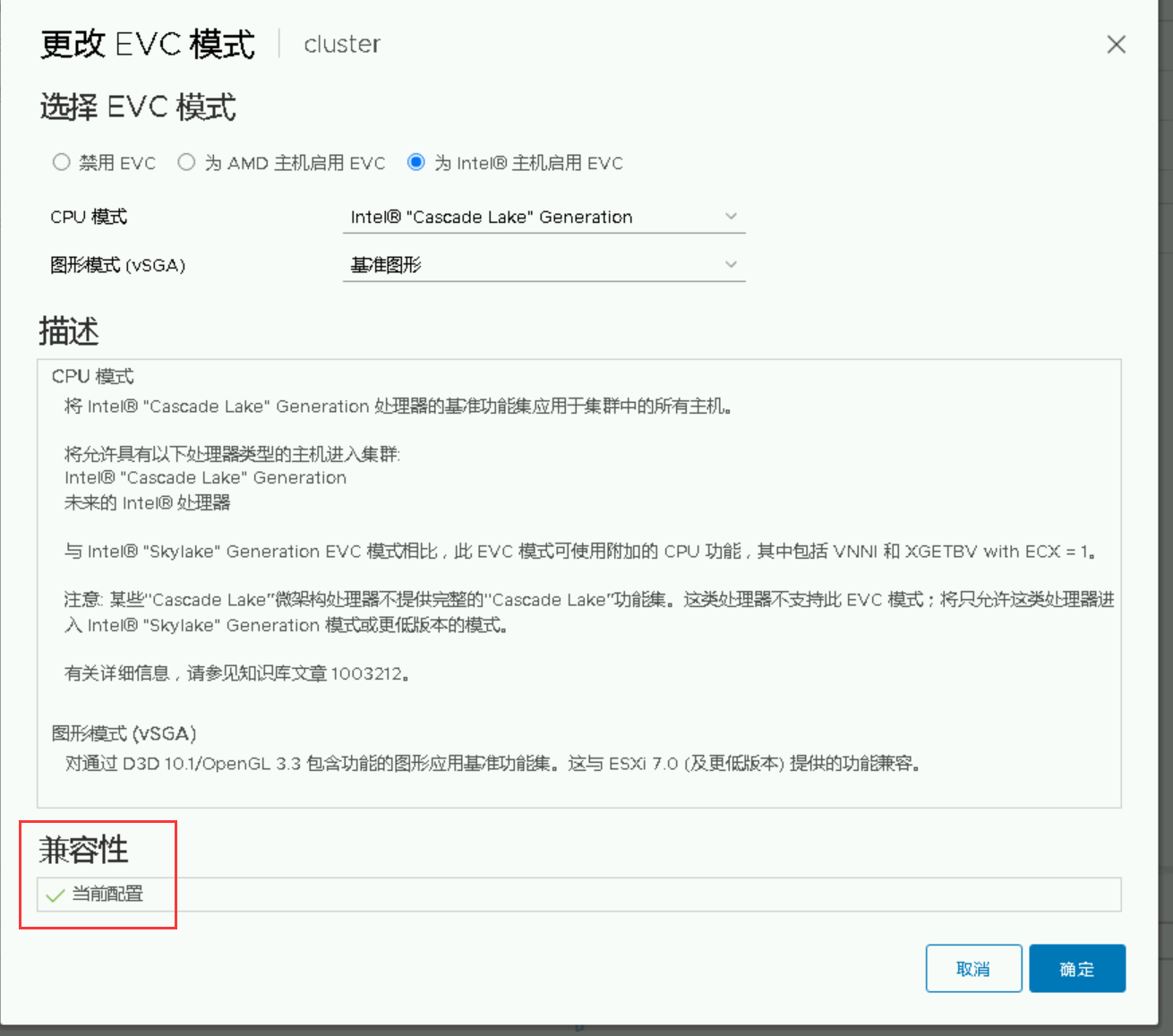

4.重启后正常

• 将主机退出维护模式，结束。
