RJ45接口介绍，如何识别 RJ45 接口颜色代码？

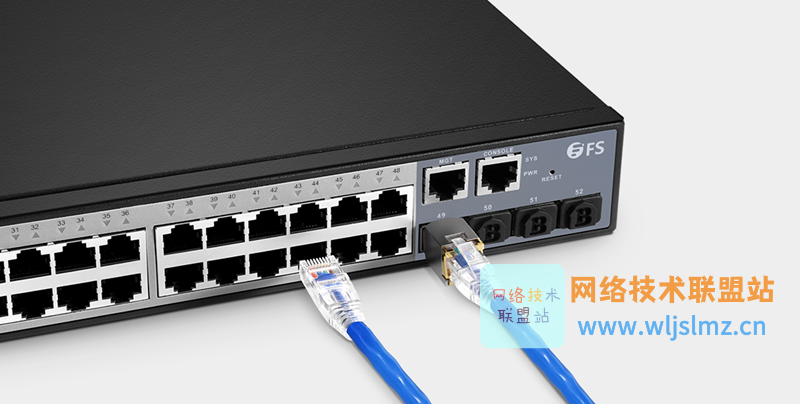

RJ45 连接器常见于以太网网络电缆，带有 RJ45 连接器的以太网电缆也称为RJ45 电缆，这些 RJ45 电缆的每一端都有一个小塑料插头，插头插入以太网设备的 RJ45 插孔。

什么是RJ45？

您是否对不同的 RJ45 接口类型感到困惑？

什么是 RJ45 接口？

RJ45 接口被认为是以太网电缆和网络中最常见的双绞线连接器。

• “RJ”是指“注册插孔”——一种标准化的电信网络接口，用于将语音和数据设备连接到本地交换运营商或长途运营商提供的服务。
• “45”是接口标准的编号。

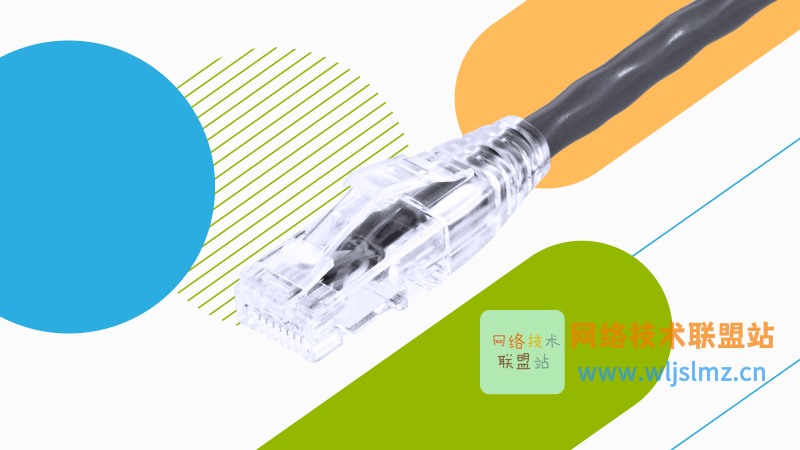

从物理上讲，注册插座使用的连接器主要是模块化连接器和50针微型带状连接器类型，RJ45 连接器是一种8 位 8 触点 (8P8C) 模块化插头和插孔，适用于基于以太网的局域网 (LAN)。

RJ45 电缆插头通常由端口上有八个引脚的塑料片制成，其中四个引脚用于发送和接收数据，另外四个用于其他技术或电力网络设备。

RJ45 连接器与 RJ11 连接器

除了 RJ45 接口，其他一些连接器类型，例如 RJ11 接口，在某些情况下可能会让您感到困惑。

RJ11 具有6P2C 或 6P4C 配置，用于连接单条电话线，RJ45采用8P8C配置，RJ45 与 RJ11，主要区别在于其连接器中的电线数量。

仔细看，你会发现RJ45内部有8根线，而Rj11有4根线，导致RJ45的尺寸比RJ11的大。

如上所述，通过 6 个可用连接点中的 2 个或 4 个，RJ11 插头支持有限带宽应用，包括电话线和 ADSL 连接。相反，8 个联系人将允许更大的带宽。因此，RJ45 可用于以太网等数据密集型应用，并可支持高达 10Gbps 的带宽。RJ45 有时也用于办公室的 VoIP 电话。

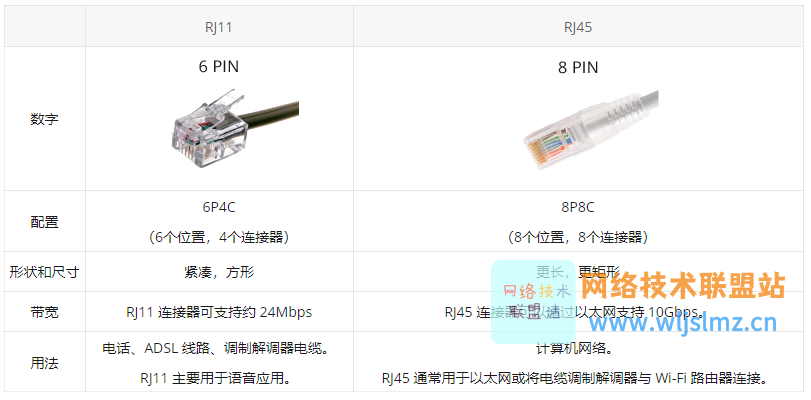

查看下表以清楚了解 RJ11 与 RJ45。

您不能将 RJ45 连接器插入 RJ11 插槽，但可以相反。虽然 RJ11 尺寸较小，更容易插入 RJ45 插槽，但不建议这样做，因为这可能会损坏采用 RJ45 插槽的设备。

如何识别 RJ45 接口颜色代码？

T568A 与 T568B 是两种常见的接线方案，用于将双绞线电缆端接到连接器接口上。这两个标准定义了在将 RJ45 连接器连接到电缆时，RJ45 引脚排列如何排列单独的八根线。这些布线布局有自己的颜色约定，以实现电气兼容性。T-568B接线方案被认为是比较常用的一种。

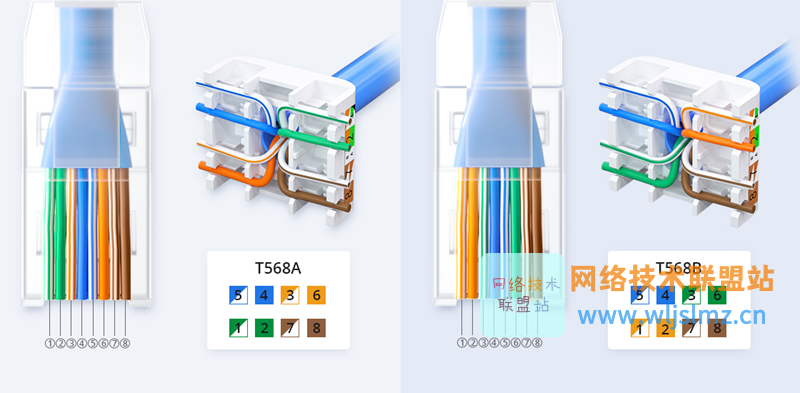

T568A 与 T568B 在颜色约定上的区别如下图所示。

对于这两种标准，有两种不同的连接形式。如果跳线的两端按一个标准布线，则为直通连接。如果不是，则为交叉连接。一些网络应用需要一根交叉以太网电缆，它的一端有一个 T-568A 连接器，另一端有一个 T-568B 连接器。当没有可用的路由器、集线器或交换机时，这种类型的电缆通常用于直接的计算机到计算机连接。

RJ45 电缆类型

两端均带有 RJ45 连接器的电缆称为RJ45 以太网电缆。Cat5、Cat6 和 Cat7 电缆是当今网络连接中最常用的 RJ45 电缆。

Cat5 与 Cat5e

5 类最初设计用于以 100 MHz 频率传输，提供 100 Mbit/s 的额定线路速度。Cat 5 使用两个双绞线（四个触点），最大范围为 100 米。后来引入了 Cate5e 规范，具有更严格的规范和标准。新标准还要求新电缆包括所有四对双绞线。

在短距离内，在理想的信号条件下，假设它们有四对，Cat5 和Cat5e 跳线能够以千兆以太网速度传输。千兆以太网使用专门用于在这些较低信号容限内运行的优化编码方案。

Cat6 与 Cat6a

向后兼容 Cat5e，Category 6 具有严格的标准和显着改进的屏蔽。Cat6 电缆被设计为千兆以太网的标准，在 250 MHz 的频率上提供高达 1000 Mbit/s 的本机速度。通过将最大电缆距离从 100 米减少到 55 米，支持 10 Gigabit 以太网。

Cat6a 将频率翻倍至 500 MHz，同时通过接地箔屏蔽继续降低噪声干扰。这些改进消除了在10 Gigabit 以太网中运行时的电缆距离损失。

第 7 类

Cat7 的工作频率高达 600 MHz，专为支持 10 Gigabit 以太网的额定速度而设计。除了 Cat6e 引入的屏蔽之外，此新规范还为四对双绞线中的每一对提供单独的屏蔽。Cat7 的最大距离为 100 米，同时保持与 Cat5 和 Cat6 的向后兼容性。Cat7a 将频率提高到 1000 MHz，提供了能够支持未来 40/100 Gigabit 以太网速度的增强规格。增加到 1000 MHz 还允许传输较低频率的有线电视流。

RJ45 电缆应用

RJ45 连接器是以太网连接传输语音和数据媒体的关键部分。它们被开发成更小、更便宜的替代旧电话安装方法的硬接线。简单的即插即用风格降低了安装难度。与 RJ11 相比，RJ45 适用于更多的应用，例如以太网联网、电信、工厂自动化等。它经常用于网络设备，包括以太网电缆、调制解调器、计算机、笔记本电脑、打印机等。
