对SGMII接口的认识

本文重新研究了SGMII协议和IEEE 802.3z规范，此处下一个结论：

SGMII为了便于串行化，拆分了PCS，将原来802.3z规范中MAC+PCS+PMA+PMD的形式改为了MAC+PCS +<sgmii> +PCS+PMA+PMD，其中<sgmii>左侧的MAC+PCS统一属于MAC，<sgmii>右侧的PCS+PMA+PMD统一属于PHY。

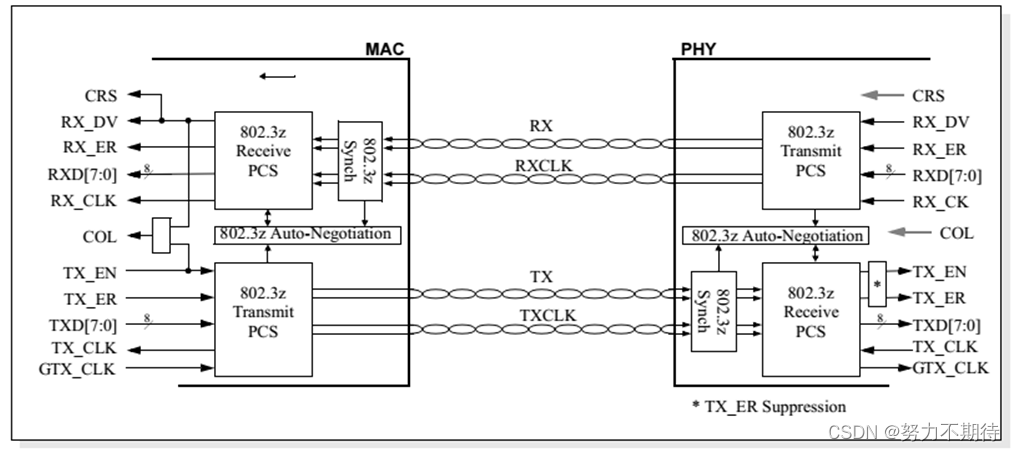

可以看出，总的分层形式未改变，下图来自于SGMII接口规范V1.8。

下图左侧MAC和右侧PHY都内含一个PCS，MAC和PHY中间是SGMII高速跑道。

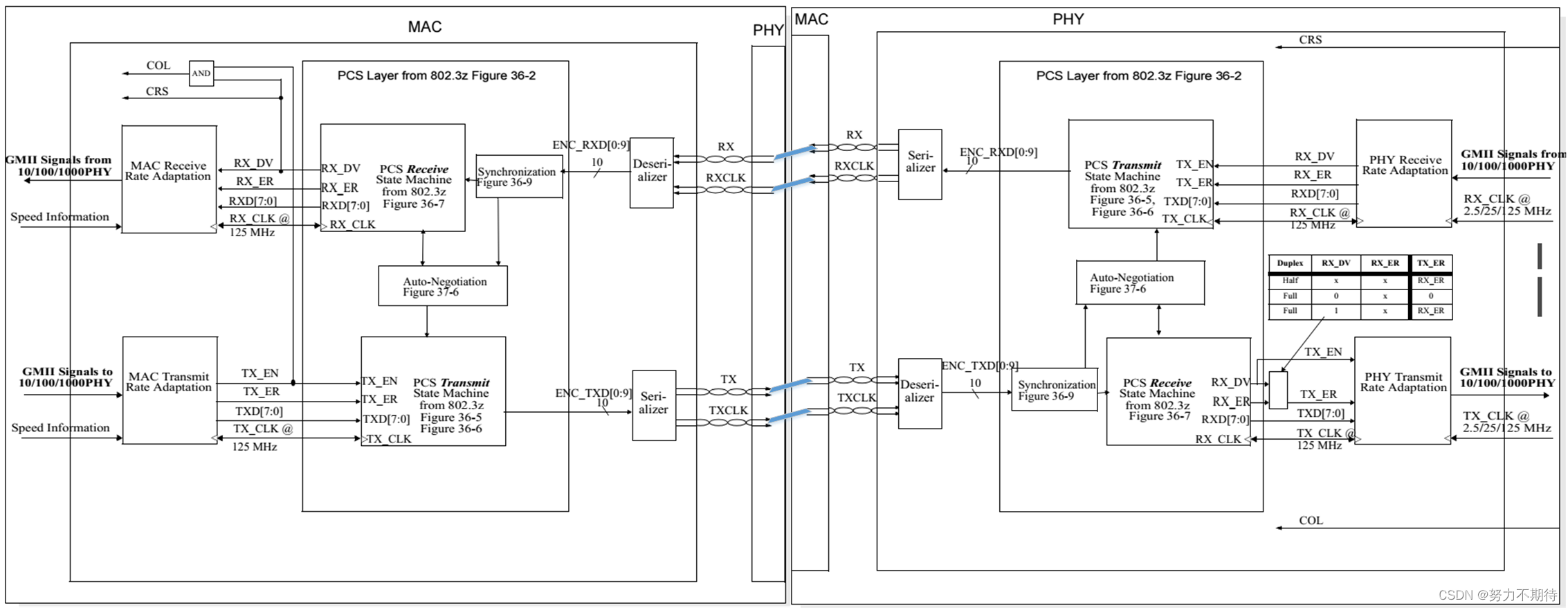

 下图是组合后的更加详细的图。

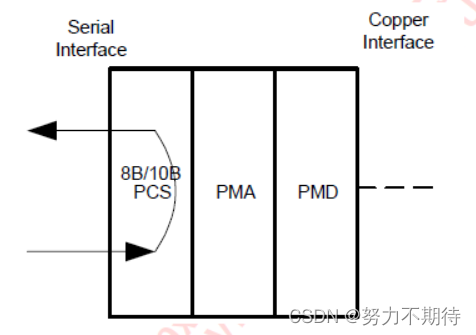

 下图来自于88E1111（sgmii接口的PHY）的一个环回示意图：

 上图说明PCS+PMA+PMD统一属于PHY。
