OriginPro绘图精准导出到Word

-

请注意，本文编写于 780 天前，最后修改于 780 天前，其中某些信息可能已经过时。

问题

投稿期刊要求文章中插图中的字号五号字体，这个五号字体是相对于Word中的五号字而言的，而我们作图的时候是在Origin中做的，如何在Origin中导出到Word的时候保持精准的字号呢？

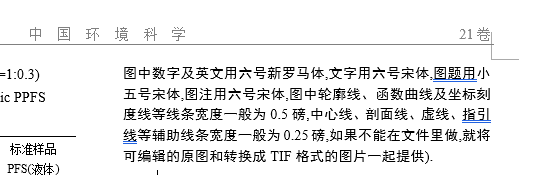

中国环境科学投稿要求

投稿杂志要求举例

统一标准：字体统一，拼图的图注，开始用简短标题概括整个图，插图附有编号和简要说明图片内容的图注。

由此可以总结出一个通用绘图模板：

1. 图片大小：单栏，宽8cm，高＜23cm；双栏，宽17cm，高＜23cm。
2. 字体：国际期刊，Arial、Helvetica；国内期刊，Times New Roman（英文），宋体（中文）。
3. 字号：全篇插图字号一致，建议跟正文一致或小一号，默认可选8pt。
4. 线条：0.5~1.5pt（默认可选1pt）。
5. 分辨率：黑白线图，＞1200dpi；灰度图，＞600dpi；彩图，大于300dpi。
6. 格式：TIFF或EPS。

认识设置

在进行设置之前，首先要对Origin中导出图形的几个常见选项进行认识。

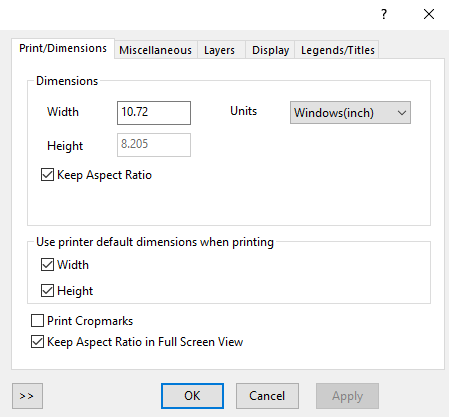

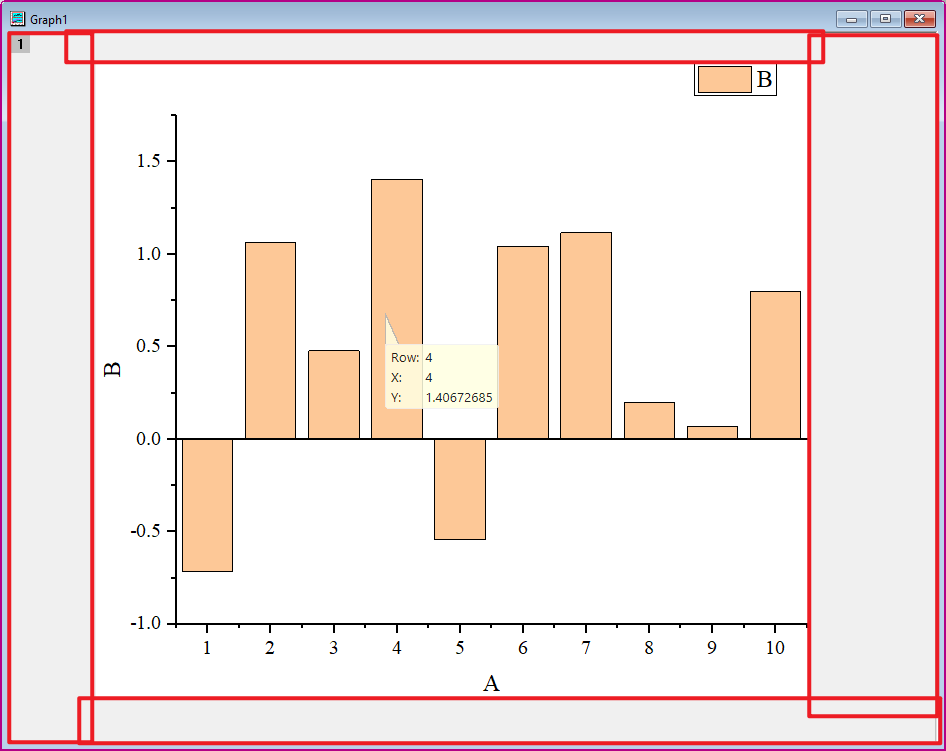

Layer设置

设置选项

Dimensions表示Layer的尺寸及大小，Width是Layer的宽度，Height是Layer的高度，Units是长和宽的单位，复选框Keep Aspect Ratio在勾选状态的时候，对图形的宽度或高度进行调整，图形将自动按照原图的长宽比进行缩放。

Graph设置

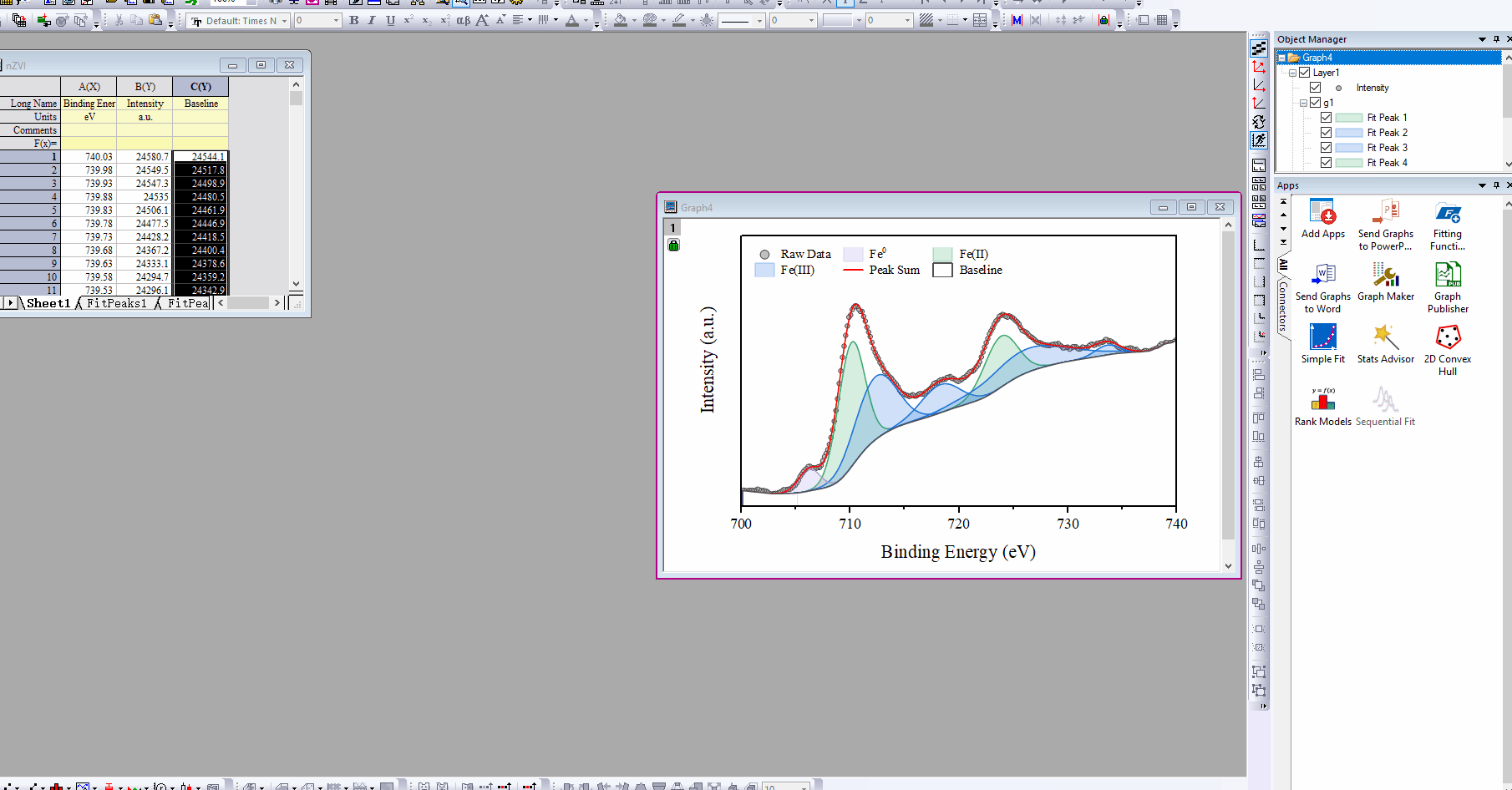

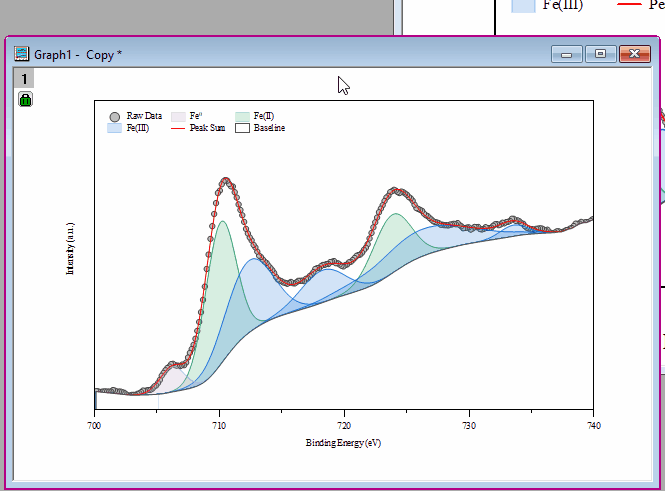

Origin图形是会进行自适应的，当拖动窗口的时候，图形也会自动根据窗口的大小来进行变化。

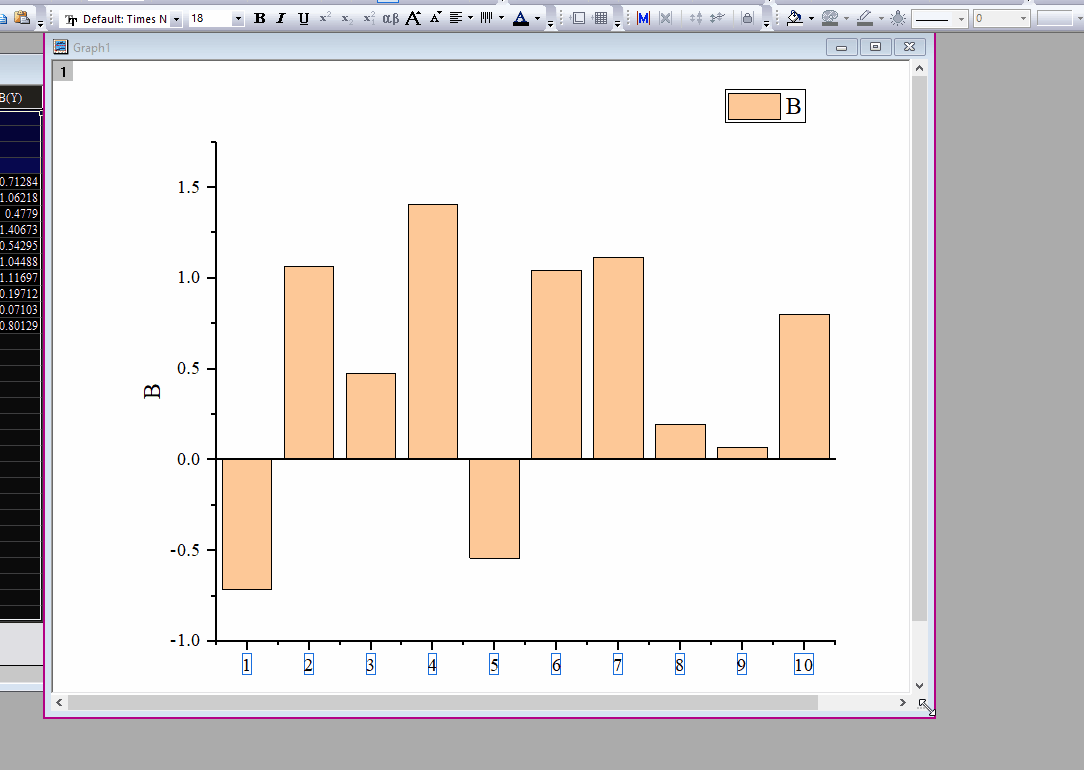

注意观察左上角字体大小设置，字号是一直没变的。

那么问题就来了，对于同一张图，在缩小的时候和放大的时候分别导出到Word会一样吗？显然，我们不想因为Origin中的缩放来导致Word中图形的变化。

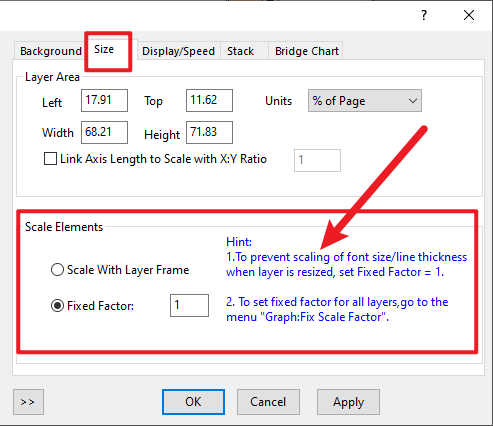

在Graph设置中，设置Fixed Factor=1，这样不管我们如何在Origin中缩放图片，导出到Word的时候，字号都是不变的。

设置步骤

一个小问题

在使用一台电脑中使用Ctrl+J复制页面到Word后，再在另一台电脑中打开图片修改后，会由于电脑屏幕分辨率的改变而导致图片自动进行缩放。解决方法：

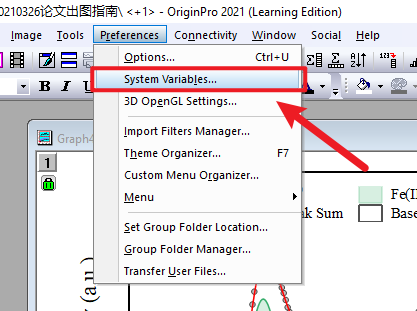

设置系统变量

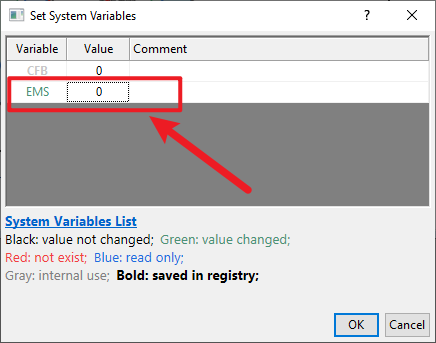

设置EMS=0

导出为图片格式

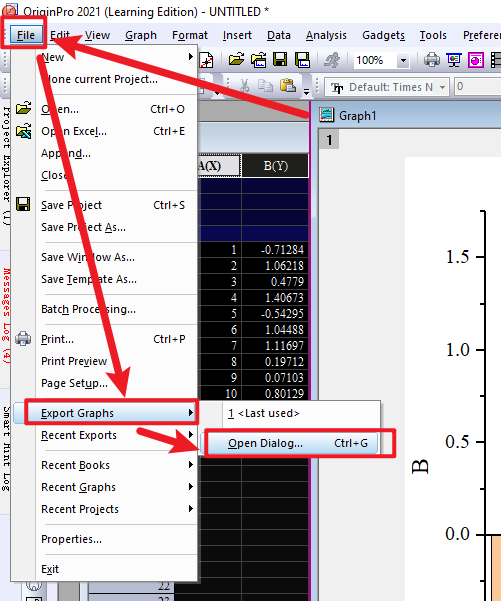

第一步：打开导出对话框；

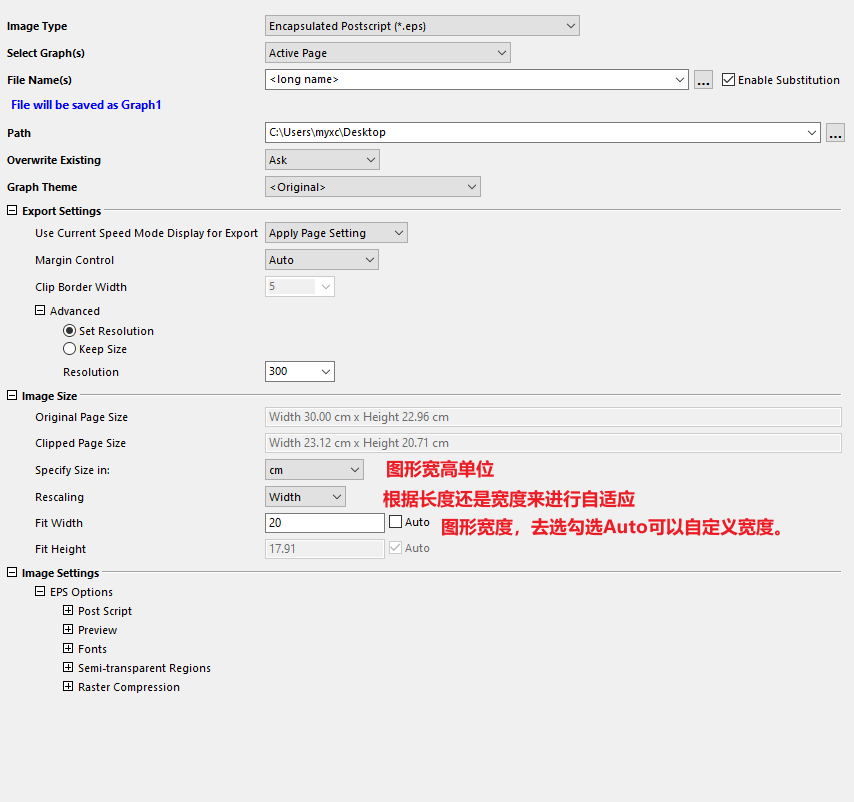

第二步：导出设置；

将图形按原比例输出为图片

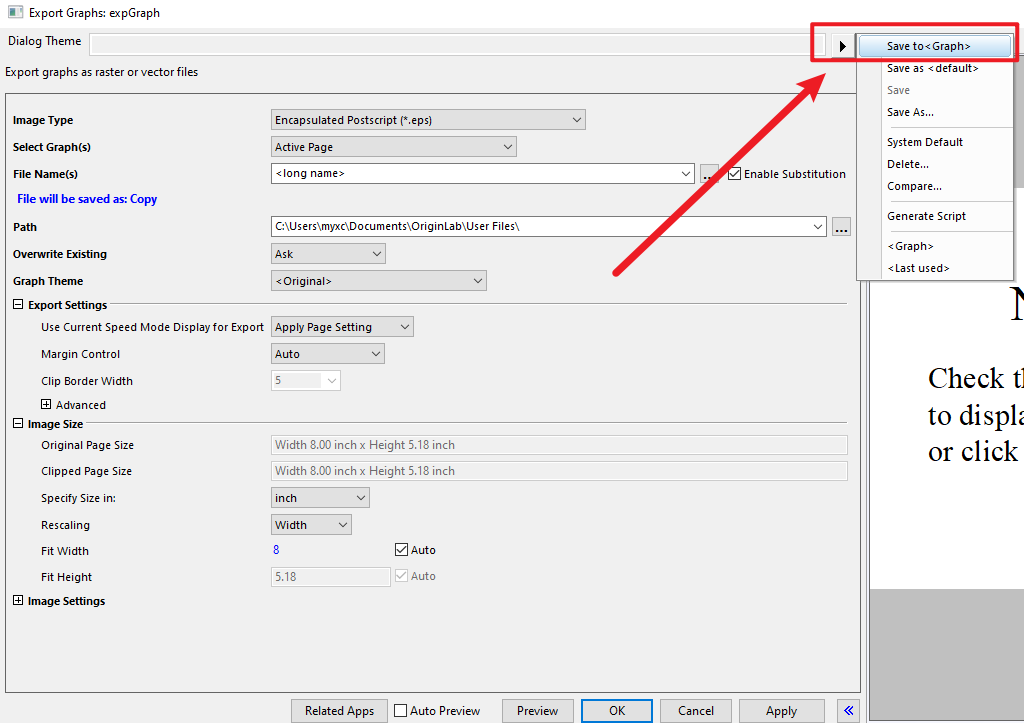

页面设置好后，点击Save to Graph可以将当前页面的设置全部保存为默认

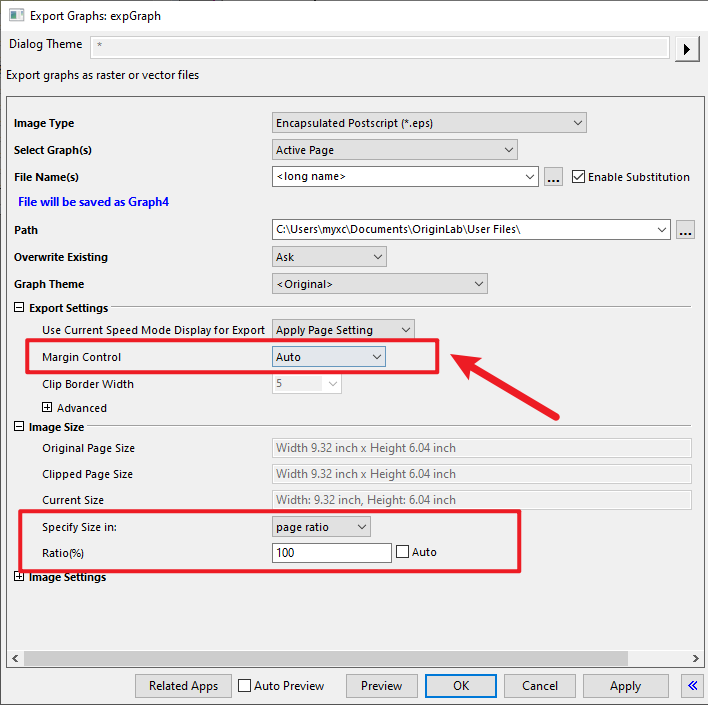

Margin Control设置为Auto之后，输出参照Preferences下Option的设置选项来输出。

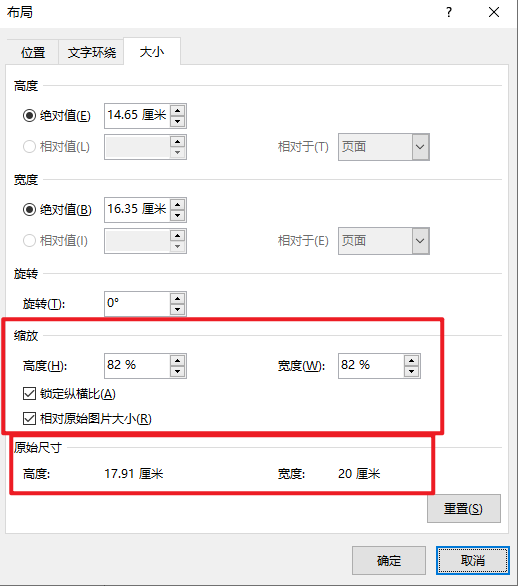

第三步：图片进行缩放；

可以看到，Word中图片的原始尺寸就是我们在origin中导出时候的尺寸，之所以变小了，是因为Word进行了自动缩放，只要把百分比改为100%，那么就与Origin中的一样大了，改为50%，图形整体缩小一半（字号自然也就缩小一半）。

导入源格式

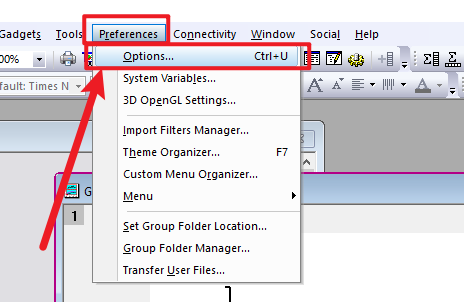

第一步：打开复制页面选项；

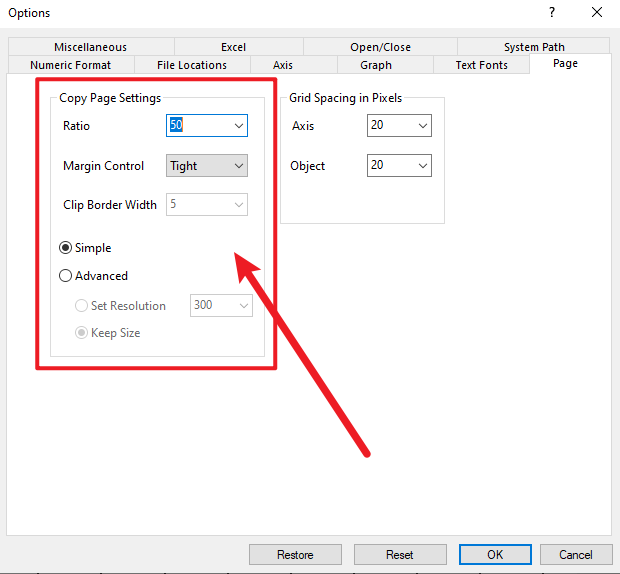

第二步：选择合适的复制比例，Ratio=50%意味着Origin中的图直接复制到Word中时，图片的高度、宽度、字号全部缩小一半；Margin Control = Tight可以去除图形周围的白边；

Tips: 使用此种方法导出，注意一点：Origin中图形宽度×导出Ratio＜Word版心宽度，大于的话导出到Word之后会自动进行压缩。

第三步：去除图形与Layer周围的Border；

Border

鼠标在图形上右键

Tips

Graph Publisher使用

将窗口定位到要导出的图片中，然后点击App，然后点击Export for Publication。

如何将图居中？

鼠标移动到图层边缘，在Mini Toolbar中点击Center layer to Page

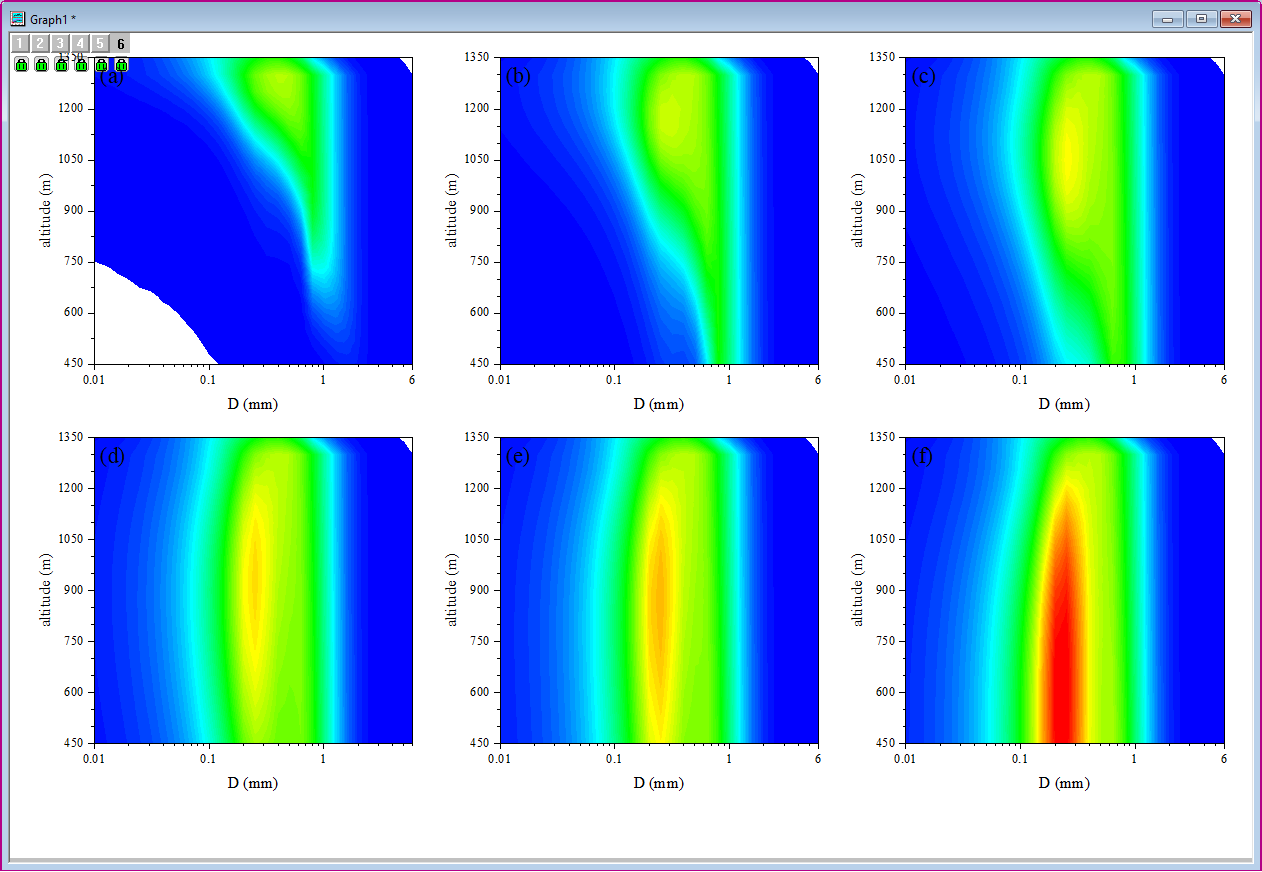

合并图表

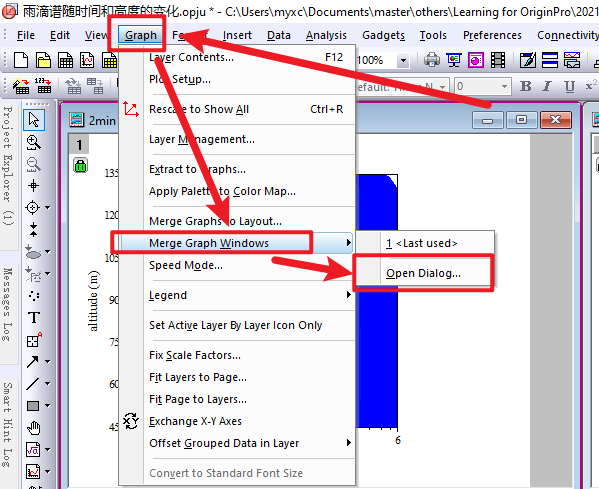

打开设置对话框

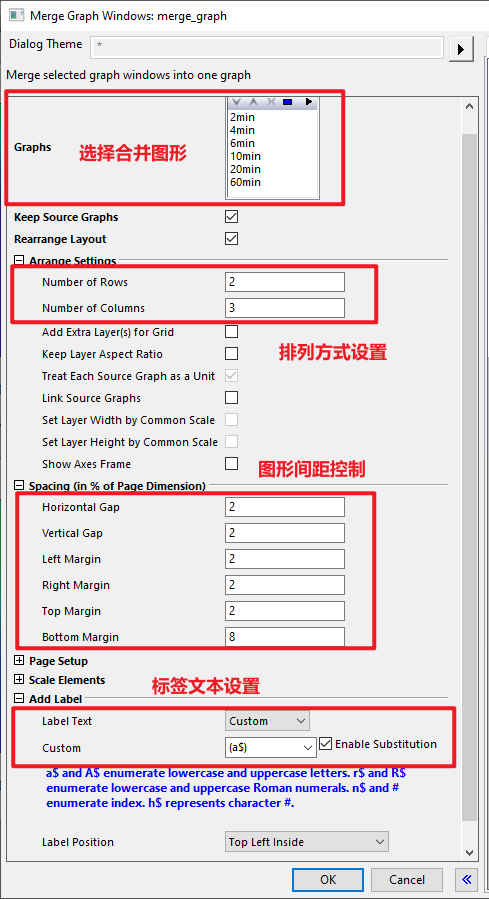

设置对话框

最终出图展示
