Java使用modbus4j实现ModbusTCP通信

Jensen_97

发布于 2023-07-20 14:56:07

5.6K0

发布于 2023-07-20 14:56:07

文章被收录于专栏：技术客栈

ModbusTCP协议

Modbus由MODICON公司于1979年开发，是一种工业现场总线协议标准。1996年施耐德公司推出基于以太网TCP/IP的Modbus协议：ModbusTCP。Modbus协议是一项应用层报文传输协议，包括ASCII、RTU、TCP三种报文类型。标准的Modbus协议物理层接口有RS232、RS422、RS485和以太网接口，采用master/slave方式通信。

个人感觉：

modbus协议也是对地址变量进行读取或者写入操作，变化的可能是地址变量的地址和数据类型。这个功能码（指定要做什么，对4个不同modbus对象寄存器：是读啊，是写啊，还是对多个一起操作啊）

Modbus和RS485的关系：Modbus是协议，物理层接口有RS232、RS422、RS485和以太网接口几种

仿真软件

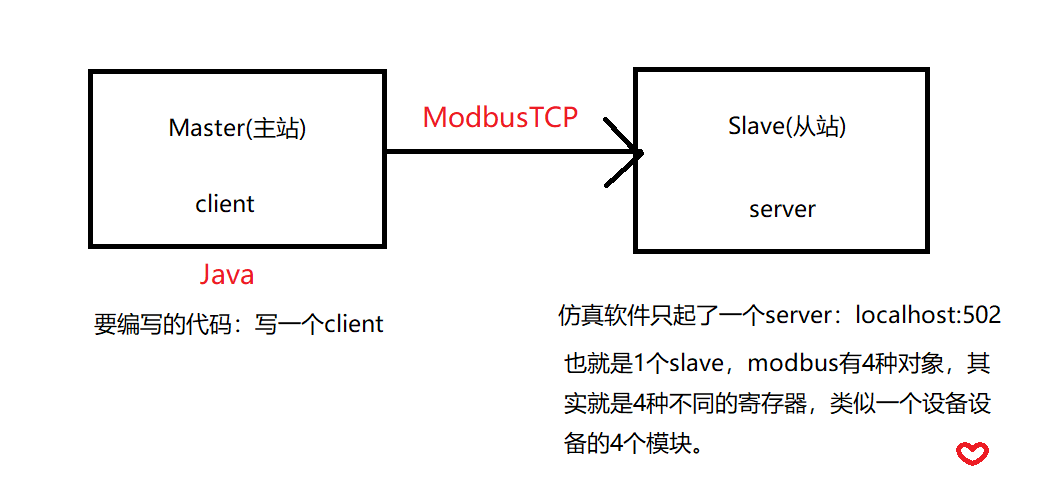

我要写一个Master(主站)，所以需要一个Slave(从站)

Modbus Slave下载
安装：一直下一步
激活码：5455415451475662
激活：Connection-->connect...（F3），输入激活码，下面截图没输入激活码，因为当时没找到激活码

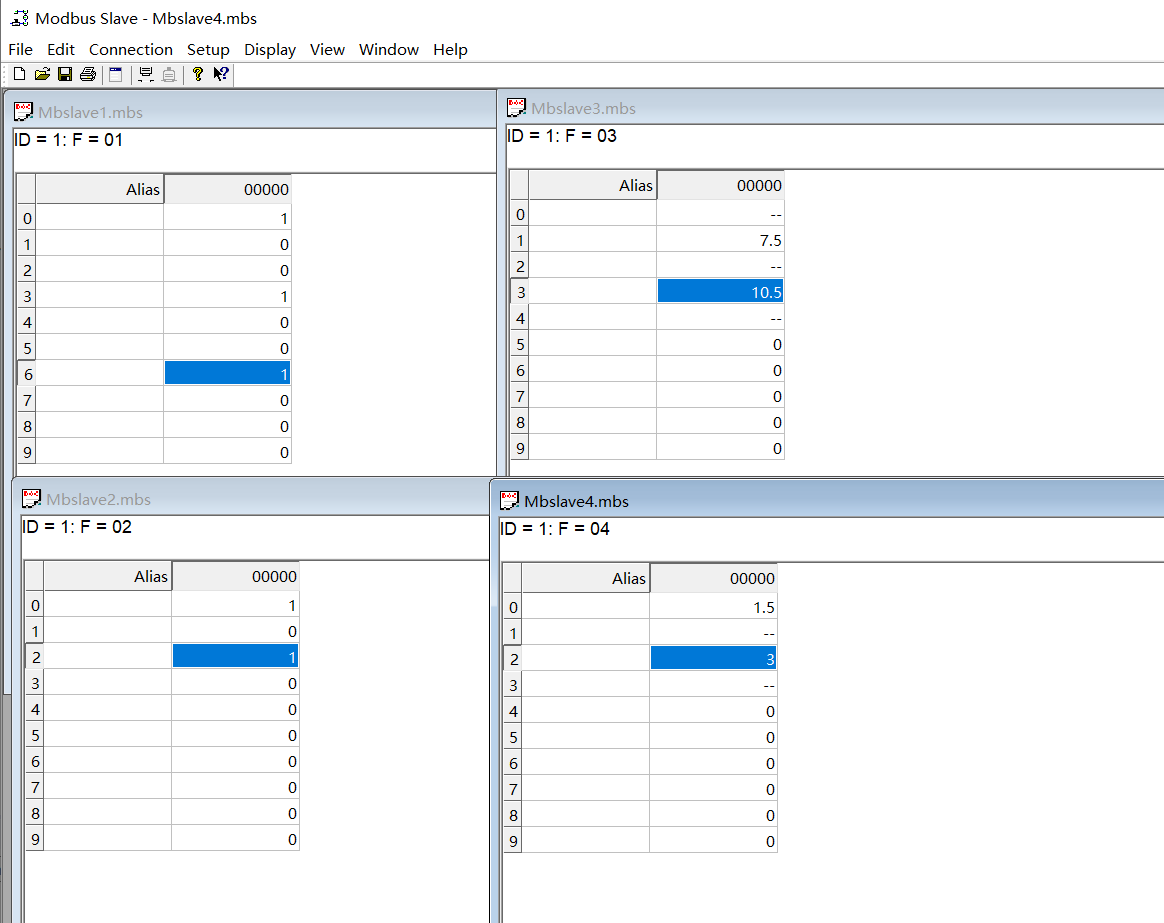

操作：新建四个不同功能码的窗口，然后运行代码，修改仿真软件上的值。

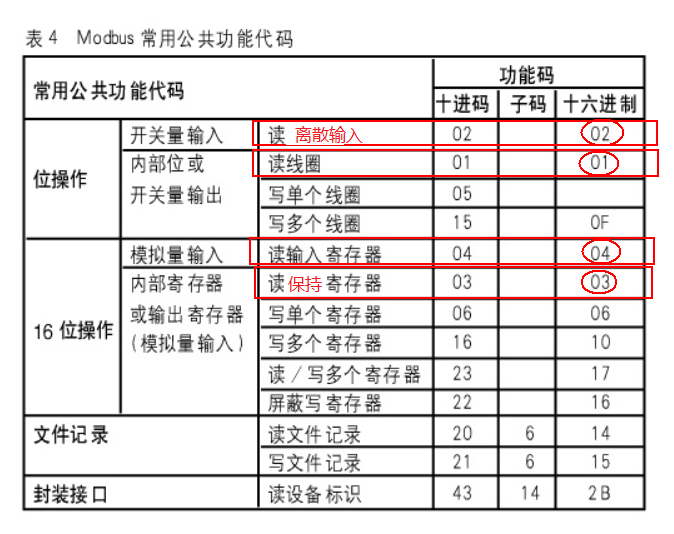

验证4个常用功能码，仿真软件上面有F=01，F=02，F=03和F=04来显示

0x01：读线圈
0x02：读离散量输入
0x03：读保持寄存器
0x04：读输入寄存器

对应的代码要写4个方法

代码参数的理解

saveid：看资料"从站在modbus总线上可以有多个"，仿真软件就能模拟一个从站，就是ID=1，当然可以修改成ID=2功能码：4个功能码，对应写4个方法，，仿真软件上的F=1，或者F=2，3，4addr：一开始看代码4个方法addr都是从0开始，是否重复？答案是：4个功能码表示4个区域或者设备，addr表示各自区域的地址编号。

选择TCP模式，端口是固定的502

地址类型

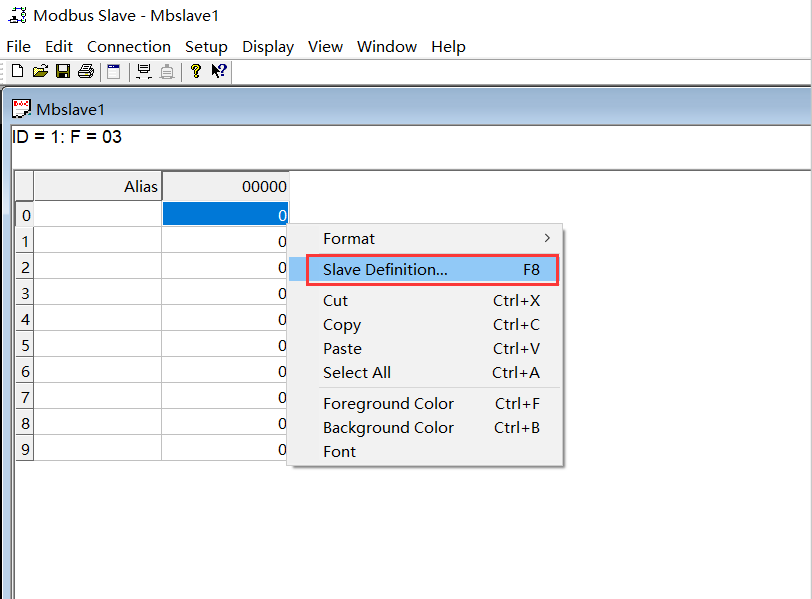

F8：

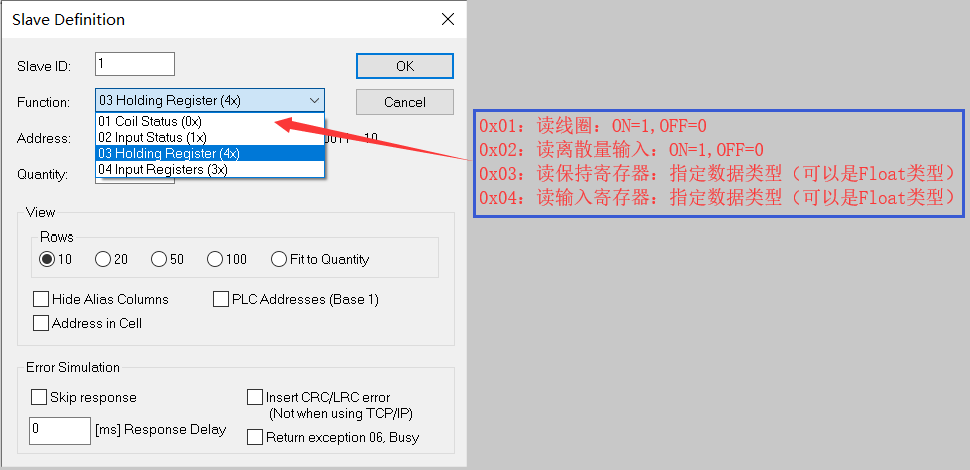

Slave Definition

可以自由设置地址的开始地址是多少（默认0），设置有多少个数量（默认10个）。

功能码

操作：新建四个不同功能码的窗口，然后运行代码，修改仿真软件上的值。

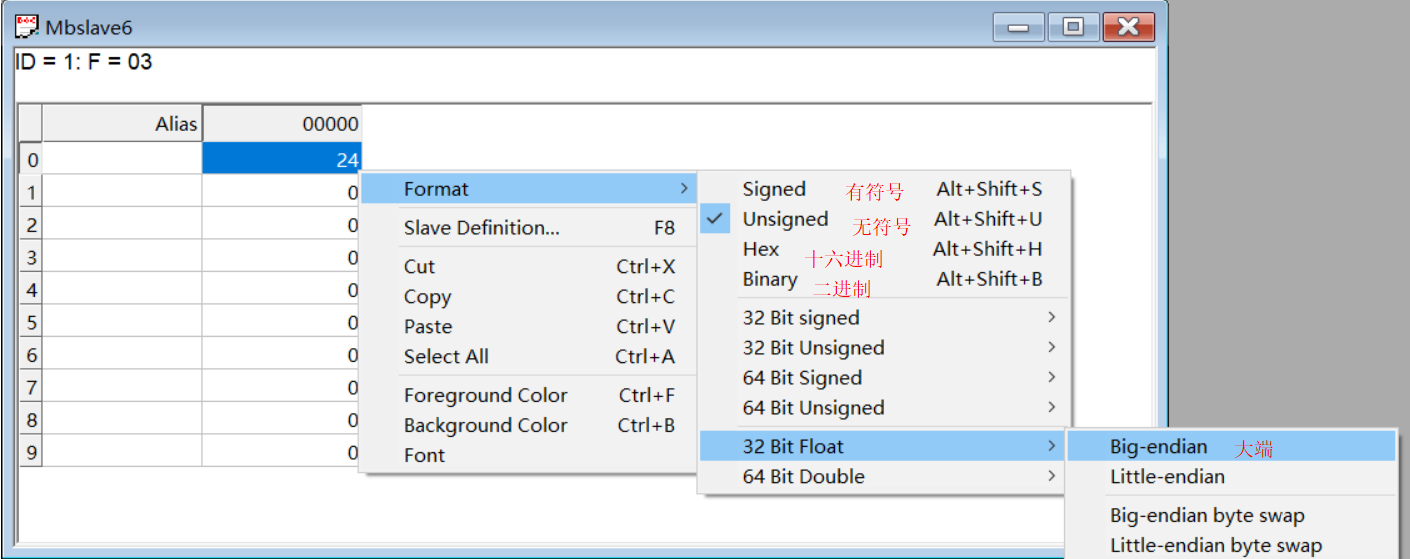

数据类型

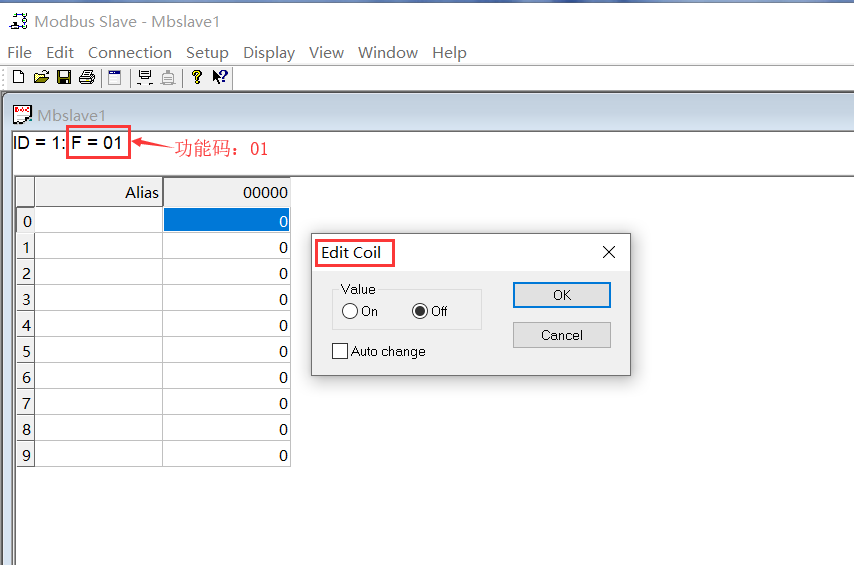

功能码01

功能码02

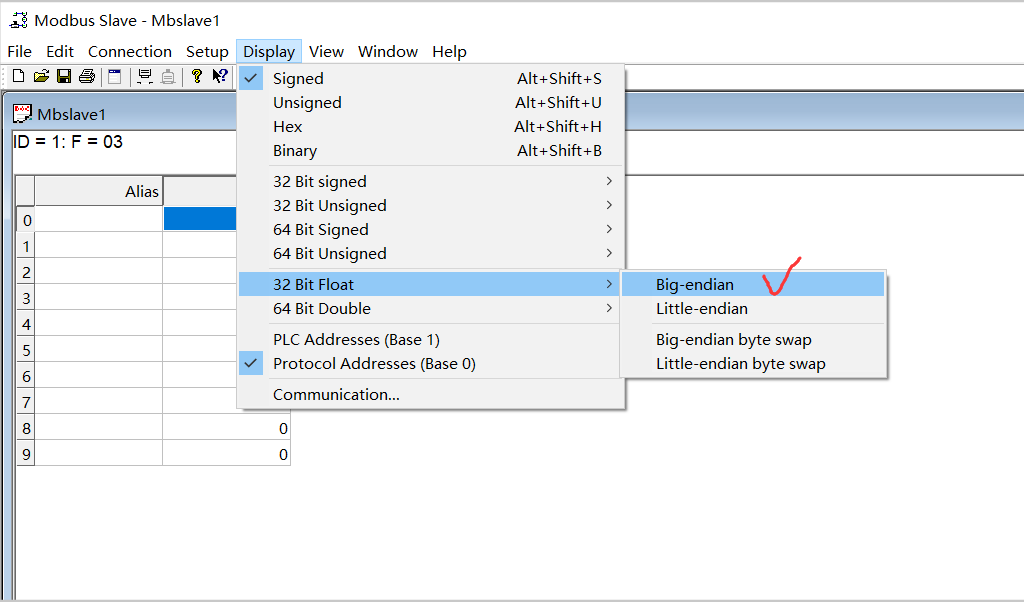

功能码03，选择Float类型

signed：有符号 unsigned：无符号 hex：十六进制 binary：二进制

big-endian：大端，将高序字节存储在起始地址（高位编址） little-endian：小端，将低序字节存储在起始地址（低位编址）

swap：交换

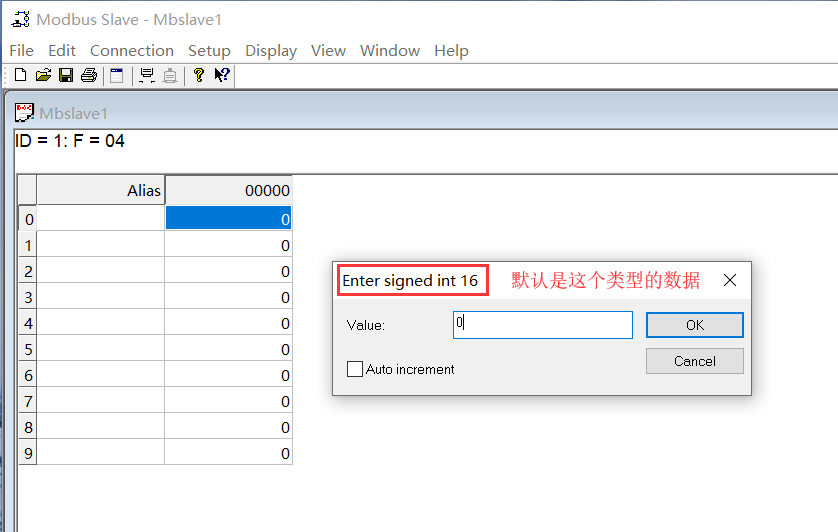

双击第一个地址输入数据，会提示输入数据的类型，32位数据占2个地址，所以下一个地址是--

功能码04

使用modbus4j

maven依赖

<!-- 若想引用modbus4j需要引入下列repository id:ias-snapshots id:ias-releases 两个 ，使用默认仓库下载，不要使用阿里云仓库-->
    <repositories>
        <repository>
            <releases>
                <enabled>false</enabled>
            </releases>
            <snapshots>
                <enabled>true</enabled>
            </snapshots>
            <id>ias-snapshots</id>
            <name>Infinite Automation Snapshot Repository</name>
            <url>https://maven.mangoautomation.net/repository/ias-snapshot/</url>
        </repository>
        <repository>
            <releases>
                <enabled>true</enabled>
            </releases>
            <snapshots>
                <enabled>false</enabled>
            </snapshots>
            <id>ias-releases</id>
            <name>Infinite Automation Release Repository</name>
            <url>https://maven.mangoautomation.net/repository/ias-release/</url>
        </repository>
    </repositories>
     <!-- modbus4j -->
        <dependency>
            <groupId>com.infiniteautomation</groupId>
            <artifactId>modbus4j</artifactId>
            <version>3.0.3</version>
        </dependency>

Modbus连接工厂

ModbusTcpMaster连接类

@Service(value = "ModbusTcpMaster")
public class ModbusTcpMaster {
    private final ModbusFactory modbusFactory = new ModbusFactory();

    /**
     * 获取slave
     * @return
     * @throws ModbusInitException
     */
    public ModbusMaster getSlave(String ip,int port) {
        ModbusMaster master = null;
        try {
            IpParameters params = new IpParameters();
            params.setHost(ip);
            params.setPort(port);
            //这个属性确定了协议帧是否是通过tcp封装的RTU结构，采用modbus tcp/ip时，要设为false, 采用modbus rtu over tcp/ip时，要设为true
            params.setEncapsulated(false);
            // modbusFactory.createRtuMaster(wapper); //RTU 协议
            // modbusFactory.createUdpMaster(params);//UDP 协议
            // modbusFactory.createAsciiMaster(wrapper);//ASCII 协议
            master = modbusFactory.createTcpMaster(params, false);
            //最大等待时间
            master.setTimeout(2000);
            //最大连接次数
            master.setRetries(5);
            master.init();
        } catch (ModbusInitException e) {
            e.printStackTrace();

        }
        return master;
    }
}

Java通过modbus4j对数据的读取

Modbus4jReadUtil类

public class Modbus4jReadUtil {

    /**
     * 读取[01 Coil Status 0x]类型 开关数据
     *
     * @param slaveId slaveId
     * @param offset  位置
     * @return 读取值
     * @throws ModbusTransportException 异常
     * @throws ErrorResponseException   异常
     */
    public static Boolean readCoilStatus(ModbusMaster master,int slaveId, int offset,String dev_code){
        // 01 Coil Status
        BaseLocator<Boolean> loc = BaseLocator.coilStatus(slaveId, offset);
        try {
            return master.getValue(loc);
        }catch (Exception e){
            if (e.getMessage().equals("java.net.SocketTimeoutException: connect timed out")) System.err.println(dev_code+"："+e.getMessage());
            else e.printStackTrace();
            return null;
        }
    }


    /**
     * 读取[02 Input Status 1x]类型 开关数据
     *
     * @param slaveId
     * @param offset
     * @return
     * @throws ModbusTransportException
     * @throws ErrorResponseException
     */
    public static Boolean readInputStatus(ModbusMaster master,int slaveId, int offset,String dev_code) {
        // 02 Input Status
        BaseLocator<Boolean> loc = BaseLocator.inputStatus(slaveId, offset);
        try{
            return master.getValue(loc);
        }catch (Exception e){
            if (e.getMessage().equals("java.net.SocketTimeoutException: connect timed out")) System.err.println(dev_code+"："+e.getMessage());
            else e.printStackTrace();
            return null;
        }
    }


    /**
     * 读取[03 Holding Register类型 2x]模拟量数据
     *
     * @param slaveId  slave Id
     * @param offset   位置
     * @param dataType 数据类型,来自com.serotonin.modbus4j.code.DataType
     * @return
     * @throws ModbusTransportException 异常
     * @throws ErrorResponseException   异常
     */
    public static Number readHoldingRegister(ModbusMaster master,int slaveId, int offset, int dataType,String dev_code) {
        // 03 Holding Register类型数据读取
        BaseLocator<Number> loc = BaseLocator.holdingRegister(slaveId, offset, dataType);
        try {
            return master.getValue(loc);
        }catch (Exception e){
            if (e.getMessage().equals("java.net.SocketTimeoutException: connect timed out")) System.err.println(dev_code+"："+e.getMessage());
            else e.printStackTrace();
            return null;
        }
    }


    /**
     * 读取[04 Input Registers 3x]类型 模拟量数据
     *
     * @param slaveId  slaveId
     * @param offset   位置
     * @param dataType 数据类型,来自com.serotonin.modbus4j.code.DataType
     * @return 返回结果
     * @throws ModbusTransportException 异常
     * @throws ErrorResponseException   异常
     */
    public static Number readInputRegisters(ModbusMaster master,int slaveId, int offset, int dataType,String dev_code) {
        // 04 Input Registers类型数据读取
        BaseLocator<Number> loc = BaseLocator.inputRegister(slaveId, offset, dataType);
        try{
            return master.getValue(loc);
        }catch (Exception e){
            if (e.getMessage().equals("java.net.SocketTimeoutException: connect timed out")) System.err.println(dev_code+"："+e.getMessage());
            else e.printStackTrace();
            return null;
        }
    }

    /**
     * 批量读取使用方法
     *
     * @throws ModbusTransportException
     * @throws ErrorResponseException
     */
    public static void batchRead(ModbusMaster master) throws ModbusTransportException, ErrorResponseException {
        BatchRead<Integer> batch = new BatchRead<Integer>();
        batch.addLocator(0, BaseLocator.holdingRegister(1, 1, DataType.TWO_BYTE_INT_SIGNED));
        batch.addLocator(1, BaseLocator.inputStatus(1, 0));
        batch.setContiguousRequests(true);
        BatchResults<Integer> results = master.send(batch);
        System.out.println("batchRead:" + results.getValue(0));
        System.out.println("batchRead:" + results.getValue(1));
    }

}

测试

  @Autowired
    @Qualifier(value = "ModbusTcpMaster")
    ModbusTcpMaster masterTcp;
    @Test
    public void test() {
        //开启ModbusTcpMaster连接
        ModbusMaster master = masterTcp.getSlave("127.0.0.1", 502);
        try {
            // 01测试
            Boolean v011 = Modbus4jReadUtil.readCoilStatus(master,1, 0,"test_code");
            Boolean v012 = Modbus4jReadUtil.readCoilStatus(master,1, 1,"test_code");
            Boolean v013 = Modbus4jReadUtil.readCoilStatus(master,1, 6,"test_code");
            System.out.println("v011:" + v011);
            System.out.println("v012:" + v012);
            System.out.println("v013:" + v013);
            // 02测试
            Boolean v021 = Modbus4jReadUtil.readInputStatus(master,1, 0,"test_code");
            Boolean v022 = Modbus4jReadUtil.readInputStatus(master,1, 1,"test_code");
            Boolean v023 = Modbus4jReadUtil.readInputStatus(master,1, 2,"test_code");
            System.out.println("v021:" + v021);
            System.out.println("v022:" + v022);
            System.out.println("v023:" + v023);

            // 03测试
            Number v031 = Modbus4jReadUtil.readHoldingRegister(master,1, 1, DataType.FOUR_BYTE_FLOAT,"test_code");// 注意,float
            Number v032 = Modbus4jReadUtil.readHoldingRegister(master,1, 3, DataType.FOUR_BYTE_FLOAT,"test_code");// 同上
            System.out.println("v031:" + v031);
            System.out.println("v032:" + v032);

            // 04测试
            Number v041 = Modbus4jReadUtil.readInputRegisters(master,1, 0, DataType.FOUR_BYTE_FLOAT,"test_code");//
            Number v042 = Modbus4jReadUtil.readInputRegisters(master,1, 2, DataType.FOUR_BYTE_FLOAT,"test_code");//
            System.out.println("v041:" + v041);
            System.out.println("v042:" + v042);
            // 批量读取
            Modbus4jReadUtil.batchRead(master);

        } catch (Exception e) {
            e.printStackTrace();
        }
    }

slave配置

操作：新建四个不同功能码的窗口，然后运行代码，修改仿真软件上的值。

输出：

v011:true
v012:false
v013:true
v021:true
v022:false
v023:true
v031:7.5
v032:10.5
v041:1.5
v042:3.0
7.5
true

Java通过modbus4j对数据的写入

Modbus4jWriteUtils类

public class Modbus4jWriteUtils{

    /**
     * 写单个（线圈）开关量数据
     * 功能码为：05，开关量输出点Q置位或复位，写入数据到真机的DO类型的寄存器上面，可以读写的布尔类型(0x)
     * @param slaveId     slave的ID
     * @param writeOffset 位置-预访问的地址-地址范围：0-255
     * @param writeValue  值-置位则为1，复位则为0
     * @return 是否写入成功
     */
    public static boolean writeCoil(ModbusMaster master,int slaveId, int writeOffset, boolean writeValue){
        boolean flag = false;
        try {
            // 创建请求
            WriteCoilRequest request = new WriteCoilRequest(slaveId, writeOffset, writeValue);
            // 发送请求并获取响应对象
            WriteCoilResponse response = (WriteCoilResponse) master.send(request);
            flag =  !response.isException();
        }catch (ModbusTransportException e){
            e.printStackTrace();
        }
        return flag;
    }

    /**
     * 写多个开关量数据（线圈）
     * 功能码为：0F，写多个开关量数据（线圈）
     * @param slaveId     slaveId
     * @param startOffset 开始位置
     * @param bdata       写入的数据
     * @return 是否写入成功
     */
    public static boolean writeCoils(ModbusMaster master,int slaveId, int startOffset, boolean[] bdata) {
        boolean flag = false;
        try {
            // 创建请求
            WriteCoilsRequest request = new WriteCoilsRequest(slaveId, startOffset, bdata);
            // 发送请求并获取响应对象
            WriteCoilsResponse response = (WriteCoilsResponse) master.send(request);
            flag = !response.isException();
        }catch (ModbusTransportException e){
            e.printStackTrace();
        }
        return flag;
    }

    /***
     *  保持寄存器写单个
     *  功能码为：06，将数据写入至V存储器， 数据到真机，数据类型是Int,可以读写的数字类型(4x)
     * @param slaveId slaveId
     * @param writeOffset 开始位置
     * @param writeValue 写入的数据
     */
    public static boolean writeRegister(ModbusMaster master,int slaveId, int writeOffset, short writeValue){
        boolean flag = false;
        try {
            // 创建请求对象
            WriteRegisterRequest request = new WriteRegisterRequest(slaveId, writeOffset, writeValue);
            // 发送请求并获取响应对象
            WriteRegisterResponse response = (WriteRegisterResponse) master.send(request);
            flag = !response.isException();
        }catch (ModbusTransportException e){
            e.printStackTrace();
        }
        return flag;
    }

    /**
     * 保持寄存器写入多个模拟量数据
     * 功能码为：16,将数据写入至多个V存储器，写入数据到真机，数据类型是short[],可以读写的数字类型(4x)
     * @param slaveId     modbus的slaveID
     * @param startOffset 起始位置偏移量值
     * @param sdata       写入的数据
     * @return 返回是否写入成功
     */
    public static boolean writeRegisters(ModbusMaster master,int slaveId, int startOffset, short[] sdata) {
        boolean flag = false;
        try {
            // 创建请求对象
            WriteRegistersRequest request = new WriteRegistersRequest(slaveId, startOffset, sdata);
            // 发送请求并获取响应对象
            WriteRegistersResponse response = (WriteRegistersResponse) master.send(request);
            flag = !response.isException();
        }catch (ModbusTransportException e){
            e.printStackTrace();
        }
        return flag;
    }

    /**
     * 根据类型写数据（如:写入Float类型的模拟量、Double类型模拟量、整数类型Short、Integer、Long）
     *
     * @param value    写入值
     * @param dataType com.serotonin.modbus4j.code.DataType
     */
    public static void writeHoldingRegister(ModbusMaster master,int slaveId, int offset, Number value, int dataType) {
        try {
            // 类型
            BaseLocator<Number> locator = BaseLocator.holdingRegister(slaveId, offset, dataType);
            master.setValue(locator, value);
        }catch (Exception e){
            e.printStackTrace();
        }
    }

}

测试

 @Autowired
    @Qualifier(value = "ModbusTcpMaster")
    ModbusTcpMaster masterTcp;
    @Test
    public void test() {
        //开启ModbusTcpMaster连接
        ModbusMaster master = masterTcp.getSlave("127.0.0.1", 502);
        try {
            //写模拟量
            writeHoldingRegister(master,1,0, 10.1f, DataType.FOUR_BYTE_FLOAT);
        } catch (Exception e) {
            e.printStackTrace();
        }
    }

参考文献： https://www.cnblogs.com/ioufev/p/10831289.html
