全面评测国产视觉芯片 AX620A！性价比、易用性、兼容性大揭秘！

国产化的浪潮已经涌动了数年。然而，安防行业在芯片国产化替换的过程中，并未像金融业那样顺利无阻。

"雪亮工程"等类似项目的推动力无法忽视，但芯片本身的实际性能也是下游集成商的重要考量因素。

作为第三方的硬件模型库，我们将从业务部门的视角出发，实际测试并评估国产化芯片在模型设计、推理和 SDK 等多个维度上的性能，我们还将提供相应的测试源码和运行日志。期望这些信息最终能为芯片选型提供有价值的参考意见。

硬件模型库链接：

https://platform.openmmlab.com/deploee

（欢迎使用，文末点击阅读原文可直达）

1. 产品介绍

AX620A 是爱芯元智推出的第二代视觉芯片，它配置了 4 核 Cortex-A7 CPU 和 3.6Tops@int8 NPU 算力。

在 int4 模式下，AX620A的计算能力将提升至 14.4 Tops。然而，由于 int4 对模型设计有特定要求，并且开源官方文档尚未明确用法，因此本次测试中我们并未考虑这部分内容。

单纯的计算单元是无法实际测试的。为此，我们选用了 Maix-III AXera-Pi，这款开发板由 sipeed 基于 AX620A 芯片设计而成。至 2023 年 8 月 7 日，核心板的零售价格为 279 元人民币。单板（核心板+底板）配备了一个 USB3.0 基底板、核心板、WIFI 模块、以太网接口、摄像头，以及一块 5 寸显示屏，功能齐全，方便工作使用。

我们获得设备后，首先对其 CPU 性能进行了测试。我们使用的测试工具是 megpeak（https://github.com/MegEngine/megpeak），这是一款能够测量计算峰值性能的工具，支持 arm、x86 和 OpenCL 架构。

在本次测试中，我们对 CMakeLists.txt 进行了修改，所使用的 gcc 编译参数和相关说明如下：

这是我们得到的结果：

there are 4 cores, currently use core id :0

bandwidth: 1.861453 Gbps
padal throughput: 5.411672 ns 0.739143 GFlops latency: 6.405562 ns :
padd throughput: 1.509807 ns 2.649345 GFlops latency: 5.024015 ns :
mla_s32 throughput: 5.275521 ns 1.516438 GFlops latency: 5.290761 ns :
mlal_s8 throughput: 2.923057 ns 5.473721 GFlops latency: 5.025521 ns :
mlal_s16 throughput: 2.770953 ns 2.887093 GFlops latency: 5.106042 ns :
mlal_s16_lane throughput: 2.765276 ns 2.893020 GFlops latency: 5.027750 ns :
mla_f32 throughput: 5.354490 ns 1.494073 GFlops latency: 10.047442 ns :
mul_s32 throughput: 5.393568 ns 0.741624 GFlops latency: 5.274667 ns :
mul_f32 throughput: 5.387370 ns 0.742477 GFlops latency: 5.398443 ns :
cvt throughput: 5.377729 ns 0.743808 GFlops latency: 5.352896 ns :
qrdmulh throughput: 5.275443 ns 0.758230 GFlops latency: 5.353959 ns :
rshl throughput: 2.763766 ns 1.447301 GFlops latency: 5.023833 ns :

从测试结果可以看出：

• 实际的内存带宽为 1.86 Gbps。设备提供的实际内存为 1.2GB
• 对于 int8 乘法，4 核 CPU 总共能提供 22 gflops 的计算能力，是 fp32 乘法的 3.7 倍

用户可基于这些数据——假设内存搬运和计算已经进行了良好的优化，互不干扰——来估算图像处理代码的执行时间下限：例如，如果代码中有大量的 fp32 计算，就可以将计算量除以 1.49 gflops；如果主要进行内存拷贝操作，则除以内存带宽。

接下来我们开始评估 NPU 性能。

AX620A 支持 1_1 模式，即一半的计算能力用于夜视增强，另一半用于 AI 计算。考虑到安防场景通常需要在夜晚提升画质，所以我们后续的测试都会启用 1_1 模式。如果需要与其他类似芯片比较 qps，AX620A 的结果需要自行乘以 2。

2. 单算子测试

AX620A 的模型转换工具名为 pulsar，它是一个存在于 docker image 中的 python 脚本。目前，pulsar 支持 46 种onnx 算子，完整的支持列表可以在此处查看：https://pulsar-docs.readthedocs.io/zh_CN/latest/appendix/op_support_list.html

2.1 测试过程

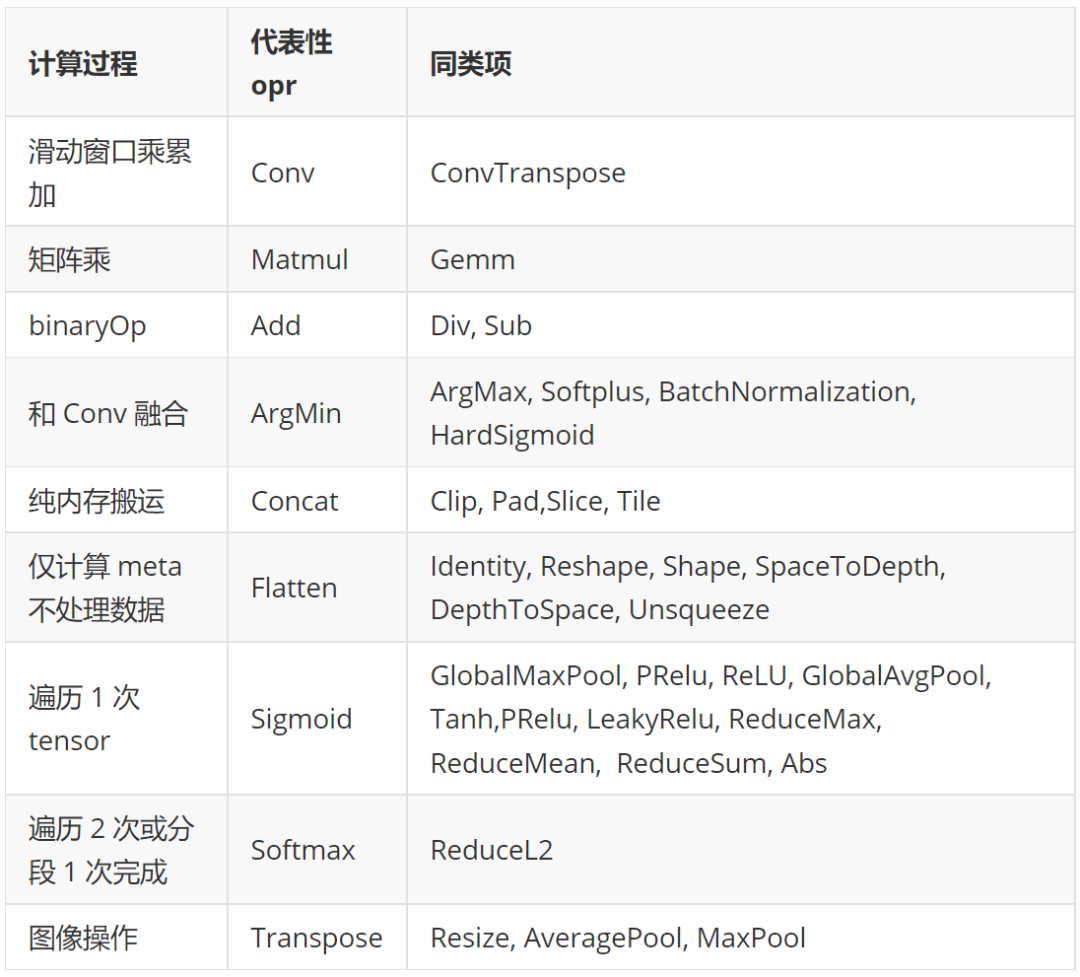

尽管我们无法对每一种算子都进行测试，就像 GEMM 可以被拆分成多个 GEPP/GEBP 一样，算子也可以被拆解成基本操作。根据计算过程，我们将这 46 种 onnx 算子划分为 9 类，并从每一类中挑选出一个进行测试。

接下来，我们使用 torch2onnx 为这 9 个算子生成相应的 onnx 模型。由于算子参数众多，为了避免测试时间过长，我们将 conv 的输入 shape 固定在 224x224；而其他模型则分别采用112x112, 384x256, 1080x1920 三种尺度进行测试。最终，我们得到了 170 个单算子 onnx 模型，生成这些模型的torch 代码可以在以下链接中找到：https://github.com/tpoisonooo/deploee-benchmark/tree/main/operator

然后，我们使用 pulsar 转换这些 onnx 算子。我们成功转换了 139 个模型，同时有 28 个模型在转换过程中出现了明确的报错日志，其中 1 个 softmax 转换过程中出现了卡死现象。

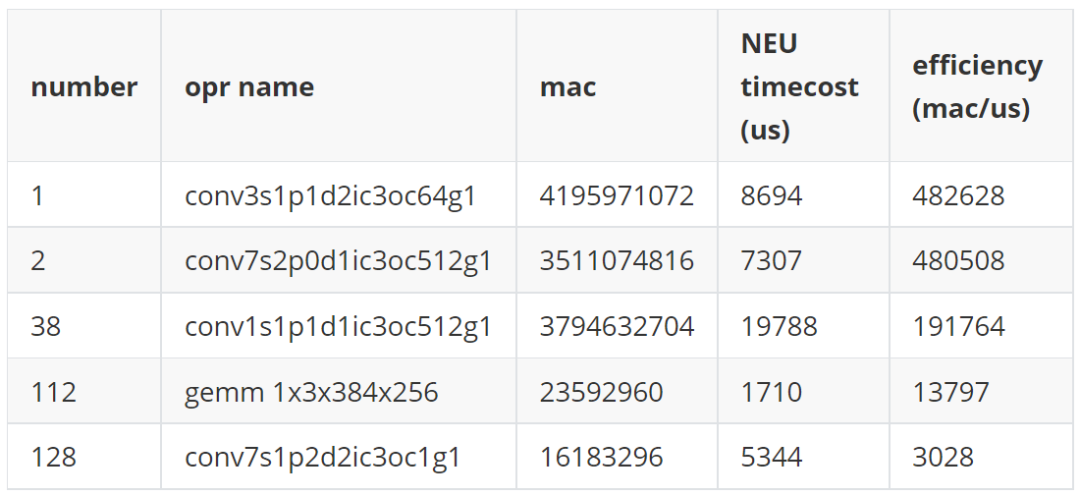

最后，在成功运行的模型中，我们统计不同算子的能效比，该指标表示每微秒实际完成的 MAC（乘累加）数量。我们按照能效比进行排序，以下是部分的结果：

2.2 结果分析

测试结果与官方提供的高效算子设计指南（(https://pulsar-docs.readthedocs.io/zh_CN/latest/appendix/efficient_op_design_guides.html）相符，并且我们还观察到了更多的现象：

• 当 stride=2 时，conv7x7 的效率超过了 conv3x3
• 使用 conv1x1 替代 gemm 可以更充分地利用 NPU
• add 这类二元操作的开销并不低

完整的测试结果，包括转换过程的日志、统计表格和执行脚本，都可以在这里找到：https://github.com/tpoisonooo/deploee-benchmark/blob/main/ax620a/opr_test.md

用户可以根据表格中的 mac_util 和 efficiency 调整模型的参数。

3. 模型测试

硬件模型库含有 640 个由 OpenMMLab 算法转换出的 onnx 模型，这些模型涉及到 3D 检测、分割、关键点识别、OCR 等多种任务，非常适合用来测试视觉芯片软件栈的完备程度。

由于 AX620A不支持动态 shape，因此无法支持 mmdet3d-voxel、mmaction 以及 LLaMa 模型。因此，我们筛选出318 个固定输入尺寸的 onnx 模型进行测试。

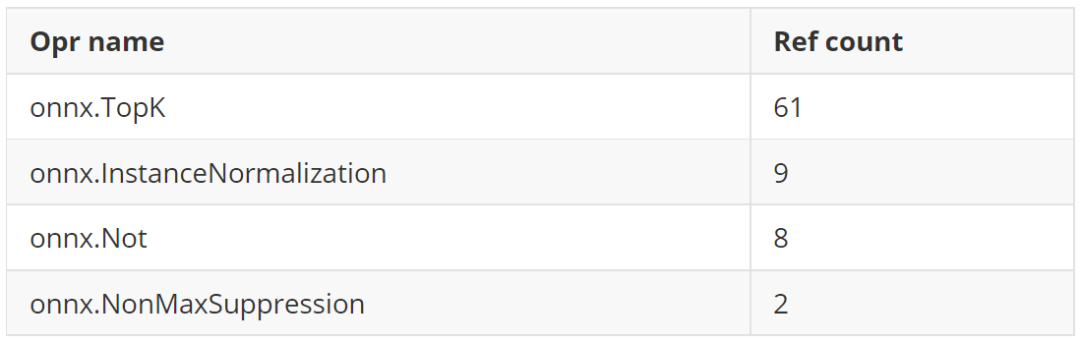

然而，在一些模型的转换过程中，由于某些算子未实现，导致出现了报错。以下是缺失较多算子的情况：

最终，我们成功转换了 60 个模型。下面我们来看一下 resnet 系列模型在 AX620A 上的运行耗时：

相比于 resnet50 在 jetson nano 上的运行耗时超过 100ms，axera-pi 的速度提升了 5 倍，且其零售价格仅为前者的 1/3，高性价比表现显而易见。

测试使用的 onnx 模型都可以在硬件模型库中搜索并下载，执行日志和结果已经发布在以下链接中：https://github.com/tpoisonooo/deploee-benchmark/blob/main/ax620a/model_test.md

4. SDK 测评

视觉 SDK 通常由多个 pipeline 组成，其输入为图片或视频，输出为结构化数据。

由于图片解码往往不会成为性能瓶颈，因此在开发视觉 SDK 时，我们需要考虑视频解码、图像操作以及与 pipeline 的适配度。

4.1 解码

在安防场景中，最常用的视频格式是 h.264 和 h.265，主要采用 main 或 high profile，标准尺寸为 1088x1920。尽管我们本次测试使用的视频帧率为 60fps，但这并不会影响我们得出的最终结论。

$ ffmpeg -i 1088x1920.h264
..
    Stream #0:0: Video: h264 (High 10), yuv420p10le(progressive), 1920x1088 [SAR 136:135 DAR 16:9], 57 fps, 59.94 tbr, 1200k tbn, 119.88 tbc

我们对 ax-pipeline 源码进行了轻微修改，以测试在不同情况（如输出缩放、裁剪、翻转等）下的解码速度峰值。

这是因为在实际业务中，视频的宽高并不确定，在某些芯片的实现中，修正视频输出可能会导致解码速度下降，而使用更小的视频尺寸可以加速解码。因此，我们需要考虑到这些情况来测试解码速度。

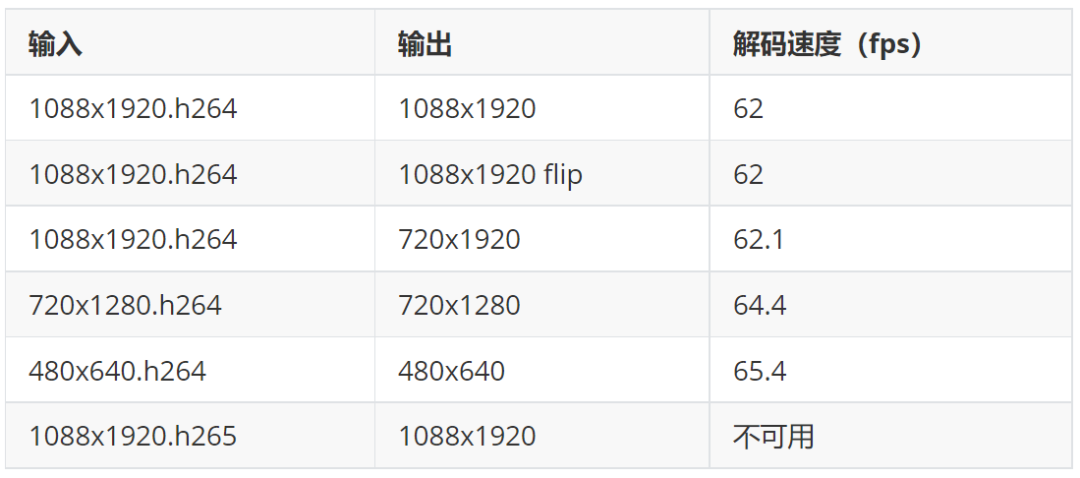

以下是我们在 AX620A 上得到的测试结果：

如上所述，我们可以看到 AX620A 的视频解码速度几乎稳定在 60fps，且不受图像处理操作的影响。

4.2 图像处理支持度

影响 pipeline 吞吐量的第二个因素是图像处理速度。以常见的人脸识别为例，在进行识别之前，需要对人脸图像进行矫正。此时，是否能利用 CPU 和 NPU 实现高效的透视变换可能会决定 pipeline 的最大吞吐量。

下表列出了AX620A 在 IVPS（Video Image Processing Subsystem）中提供的图像处理算子，用户可以在以下链接查阅完整文档：

https://github.com/sipeed/axpi_bsp_sdk/tree/main/docs

由于缺少 WarpPerspective 和 TopK，要部署完整的人脸业务，可能需要调整图像矫正和特征工程实现。

5. 总结

从安防业务的视角出发，我们对 AX620A 进行了全面测试，涵盖了 CPU、算子、模型以及 SDK 等各个评价指标，并为此提供了详细的运行日志和脚本支持。

根据实验结果，我们得出以下总结：

1. 性价比：★★★★★

AX620A 的性能表现强劲，在与 jetson nano 同期产品的对比中，以不到其 1/3 的零售价和自身 50% 算力，就实现了超过 5 倍的性能提升。

2. 易用性：★★★★☆

pulsar 基于 docker 实现，用户无需进行复杂的安装配置，即可直接使用。同时，AX620A 提供的样例和文档齐全，为用户提供了良好的支持。但由于缺少芯片架构文档，使 AX620A 在透明度方面略显不足。

3. 模型兼容性：★★★☆☆

AX620A 对动态 shape 的支持有限；少数模型在 2 小时内无法完成转换，这些都反映出在兼容性方面还有待改进。

4. CV 算子和解码支持度：★★★☆☆

AX620A 能够满足基本的计算机视觉算子和解码需求，但 API 有使用条件限制。

如果 AX620A 能进一步优化 pulsar、提高模型兼容性等方面的表现，它有望成为一款完美的视觉 NPU 芯片。我们从业内渠道得知，这些问题已经在爱芯元智推出的第三代视觉芯片 AX650N 上得到解决，让我们一起期待它的表现。
