APISIX 结合 Istio 实现全链路灰度

作者：苏万亮，中国移动云能力中心软件研发工程师，专注于云原生、微服务、算力网络等领域。

前言

近期团队想利用Istio对产品做全链路灰度，但是对于产品已经选择Apisix作为网关的场景，出于不改变产品原有架构的考虑，不想再引入Istio Ingress Gateway，而只依赖开源的Apisix又无法对产品做到全链路灰度，因此便调研能否将Apisix和Istio结合实现全链路灰度。本文就介绍一下两种可行的方案，与大家一起探讨学习。

问题介绍

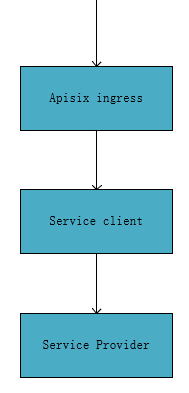

上图是简化的一个产品服务调用关系图。其中，Apisix ingress承接外部流量，根据路由规则请求client服务，client服务还会请求provider服务。现在的目的就是对服务client和provider全部做灰度，实现全链路灰度。而Apisix只能对入口服务client进行灰度，做不到全链路灰度。因此考虑引入Istio来实现全链路灰度，为了不改变产品的原有架构，不引入Istio Ingress Gateway，依旧只使用Apisix ingress一种网关。结合Apisix和Istio实现全链路灰度，在配置具体流量规则时共有两种方案，下面对两种方案做详细介绍。

方案一：网关注入sidecar，重写host

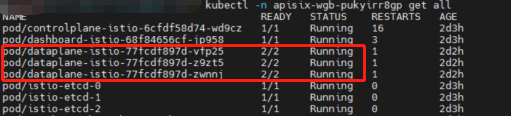

对于Istio的灰度方式，我们知道若一个已注入sidecar的服务所配置的灰度规则（virtualservices和destinationrules）想生效，需要请求访问它的服务同样也注入sidecar（是一个istio envoy）。因此对于入口服务client，若引入Istio Ingress Gateway当然没有问题，Istio Ingress Gateway本身就是一个envoy，现不引入Istio Ingress Gateway的话，就需要对Apisix的数据面注入sidecar，如下图所示。

对于服务client，其正常灰度规则配置如下：

apiVersion: networking.istio.io/v1beta1 kind: DestinationRule metadata: name: client spec: host: client subsets: - labels: version: v0-0-1 name: v0-0-1 - labels: version: v0-0-2 name: v0-0-2 --- apiVersion: networking.istio.io/v1beta1 kind: VirtualService metadata: name: client spec: hosts: - client http: - match: - headers: client_version: exact: v0-0-2 route: - destination: host: client subset: v0-0-2 - route: - destination: host: client subset: v0-0-1

上述规则中，hosts的配置为client（kubernetes的完全限定域名），表示根据访问client服务的请求是否带请求头client_version：v0-0-2决定流量路由到某版本。而对于Apisix来说，一般配置规则为：hosts为www.xxx.com，匹配到某路径转发到client服务。这样Apisix和Istio的规则就匹配不上，导致灰度规则不生效。

因此若想服务client的灰度规则生效的话，则需要在外部流量进入Apisix网关后，重写其host。对于重写host，可使用Apisix的插件proxy-rewrite将请求host（www.xxx.com）改成k8s内部域名（test.ns.svc.cluster.local）。具体配置如下：

apiVersion: apisix.apache.org/v2 kind: ApisixRoute metadata: name: ingress-testclient spec: http: - backends: - serviceName: client servicePort: 8070 match: hosts: - www.xxx.com paths: - /client/* name: testclient-route-default plugins: - config: host: client.wgb.svc.cluster.local enable: true name: proxy-rewrite - config: burst: 1 key: remote_addr key_type: var nodelay: true rate: 1 rejected_code: 503 rejected_msg: limit-req-error enable: true name: limit-req

通过上述配置，外部流量经过Apisix后，其请求头host：www.xxx.com就被重写成host：client.wgb.svc.cluster.local，从而匹配到服务client的virtualservices中的host，灰度规则生效。

上述方案虽然可以实现client服务的灰度，但其很明显的问题就是若client服务本身会根据传入的host值来处理业务，那丢失原有的host，对业务带来的影响就很大。

方案二、各施其职，不重写host

对于Apisix来说，虽然不能对产品做到全链路灰度，但是其针对入口服务，即图中的client服务，是具备灰度发布能力的。因此第二个方案就是将入口服务交给Apisix来灰度，其余非入口服务交给Istio来灰度。

通常一个产品由多个微服务构成的话，其大部分服务都不是入口服务，因此都可以用Istio实现这些服务的灰度发布。Istio的灰度方式不做赘述，以provider服务为例，通常是会部署两个deployment对应其两个版本，一个service关联这两个版本的pod，再通过配置virtualservices和destinationrules即可实现灰度。对于整个产品全链路灰度，最好是能将灰度版本的服务部署方式统一起来，即对于入口服务client，也部署两个deployment对应其两个版本，一个service关联这两个版本的pod，但用Apisix的路由配置来实现灰度。具体方式就是利用ApisixRoute+ApisixUpstream实现下发规则路由到不同版本的client服务。Apisix相关配置如下：

apiVersion: apisix.apache.org/v2 kind: ApisixUpstream metadata: name: client spec: subsets: - name: v0-0-2 labels: version: v0-0-2 - name: v0-0-1 labels: version: v0-0-1 --- apiVersion: apisix.apache.org/v2 kind: ApisixRoute metadata: name: ingress-testclient spec: http: - backends: - serviceName: client servicePort: 8070 subset: v0-0-2 match: exprs: - op: Equal subject: name: client_version scope: Header value: v0-0-2 hosts: - testclient.com paths: - /client/* name: route-v2 priority: 1 - backends: - serviceName: client servicePort: 8070 subset: v0-0-1 match: hosts: - testclient.com paths: - /client/* name: route-default

从上述配置可以看出，首先ApisixUpstream根据不同版本的pod的标签创建subset，配置规则与Istio中的destinationrules类似，其次ApisixRoute也只需要定义好匹配规则，选择路由到服务client的某个subset。整个配置同样只需要client服务存在两个deployment对应其两个版本，一个service关联这两个版本的pod。

需要注意的是虽然client服务是用Apisix做灰度，但其也需要注入sidecar，因为provider的灰度规则需要client同样是一个envoy。另外该方案仅针对服务的灰度发布能力，没有对Apisix的数据面注入sidecar，若产品还需要提供完整的服务拓扑或链路追踪功能，对Apisix的数据面注入sidecar即可。

总结

本文针对产品已使用Apisix作为网关，并想在不改变产品原有架构的前提下，对产品的所有服务实现全链路灰度，提出了两种可行的方案。两种方案各有利弊，方案一实现较简单，但需重写host，要考虑产品能否接受，不适用于所有产品；方案二无需重写host，产品都能接受，但灰度逻辑略复杂，配置也略复杂。因此，使用哪种方案需根据产品本身架构来决定。
