1.工业缺陷检测介绍
得益于机器视觉的不断发展和成熟，越来越多的制造企业正在尝试将机器视觉检测技术引入产品缺陷检测。目前基于机器视觉的缺陷检测技术已经大量应用于纺织品、汽车零部件、半导体等产品的缺陷检测中，大大提升了制造业的质检效率。机器视觉在工业缺陷检测中的前景毋庸置疑，而工业制造领域的多样性、生产环境的复杂性、产品缺陷的非标性等因素，都给机器视觉在缺陷检测的实际应用带来了诸多挑战。
1.1工业缺陷难点：
1）缺陷种类分布不均，可能存在着极其分布不均匀的现象；
2）在真实项目中，视觉成像弱，有些细微缺陷难以用肉眼辨别；
3）在真实生产环境中，良率较高，缺陷品很难收集；
4）缺陷产生跟某些工艺不稳定有关，导致缺陷存在未知的可能性；
1.2行业发展：
基于深度学习的缺陷检测，绝大多数还是基于有监督学习（比如Yolov5、Yolov7、Faster RCNN等），半监督无监督急需突破，近几年在AI在工业界的应用接近理性发展；
2.摄像头镜头缺陷检测介绍
摄像头镜头一共有四种缺陷，分别是白点、脏污、划伤、起翘等；["bai_dian","zang_wu","hua_shang","qi_pao"]

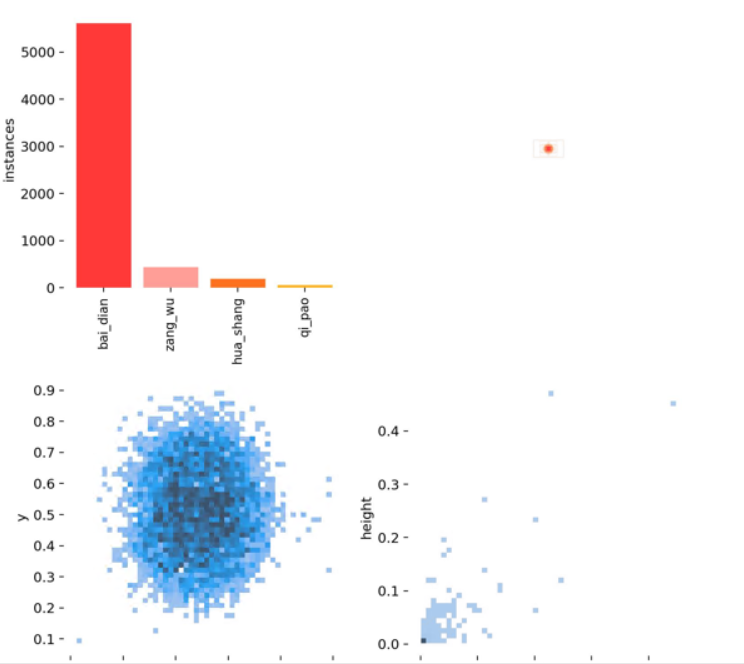

可以看出，绝大多数缺陷为白点
3.基于yolov5的摄像头镜头缺陷检测算法
3.1 yolov5介绍
YOLOv5在整个神经网络分为4个部分的改进如下：
- Input：数据加载使用了3种数据增强：缩放、色彩空间调整和马赛克增强。
- BackBone：结合了很多先进的图像识别领域的内容和算法，包括：CSPNet、Leaky ReLU和Sigmoid 激活函数。
- Neck：在BackBone和最后的输出层之间往往会插入一些层，这里就加入了SPP-Net、FPN+PAN结构。
- Prediction：输出层的锚框机制和Yolov3相同，主要改进的是训练时的损失函数GIOU Loss，加快了收敛速度。
YOLOv5在兼顾mAP的同时，有着更短的检测时间，同时YOLOv5s的权重文件大小只有27MB，能够更好的适应嵌入式设备和移动设备，如下：
3.1配置lens_defect.yaml
train: ./lens_defect/train.txt
val: ./lens_defect/val.txt
# number of classes
nc: 4
# class names
names: ["bai_dian","zang_wu","hua_shang","qi_pao"] 3.2修改yolov5s_lens_defect.yaml
# YOLOv5 🚀 by Ultralytics, GPL-3.0 license
# Parameters
nc: 4 # number of classes
depth_multiple: 0.33 # model depth multiple
width_multiple: 0.50 # layer channel multiple
anchors:
- [10,13, 16,30, 33,23] # P3/8
- [30,61, 62,45, 59,119] # P4/16
- [116,90, 156,198, 373,326] # P5/32
# YOLOv5 v6.0 backbone
backbone:
# [from, number, module, args]
[[-1, 1, Conv, [64, 6, 2, 2]], # 0-P1/2
[-1, 1, Conv, [128, 3, 2]], # 1-P2/4
[-1, 3, C3, [128]],
[-1, 1, Conv, [256, 3, 2]], # 3-P3/8
[-1, 6, C3, [256]],
[-1, 1, Conv, [512, 3, 2]], # 5-P4/16
[-1, 9, C3, [512]],
[-1, 1, Conv, [1024, 3, 2]], # 7-P5/32
[-1, 3, C3, [1024]],
[-1, 1, SPPF, [1024, 5]], # 9
]
# YOLOv5 v6.0 head
head:
[[-1, 1, Conv, [512, 1, 1]],
[-1, 1, nn.Upsample, [None, 2, 'nearest']],
[[-1, 6], 1, Concat, [1]], # cat backbone P4
[-1, 3, C3, [512, False]], # 13
[-1, 1, Conv, [256, 1, 1]],
[-1, 1, nn.Upsample, [None, 2, 'nearest']],
[[-1, 4], 1, Concat, [1]], # cat backbone P3
[-1, 3, C3, [256, False]], # 17 (P3/8-small)
[-1, 1, Conv, [256, 3, 2]],
[[-1, 14], 1, Concat, [1]], # cat head P4
[-1, 3, C3, [512, False]], # 20 (P4/16-medium)
[-1, 1, Conv, [512, 3, 2]],
[[-1, 10], 1, Concat, [1]], # cat head P5
[-1, 3, C3, [1024, False]], # 23 (P5/32-large)
[[17, 20, 23], 1, Detect, [nc, anchors]], # Detect(P3, P4, P5)
]
4.训练结果分析和优化
4.1优化方向：
1）持续收集缺陷品；
2）缺陷多为小目标，设计适合小目标检测的网络；
3）数据增强；
5.模型部署
在工业缺陷检测项目中，最终部署往往不是python部署，而是通过c++，C#，QT下进行调用，因此需要根据需求转换成tensort、Libtorch、onnxruntime等方式
未完待续 C++、C#如何 部署Yolov5、Yolov7。
详见：https://blog.csdn.net/m0_63774211/article/details/129584070
