计网 - TCP三次握手原理全曝光：深度解析与实战演示

文章目录

• Pre
• 导图
• 过程分析
• 抓包实战
  • 第一次握手
  • 第二次握手
  • 第三次握手

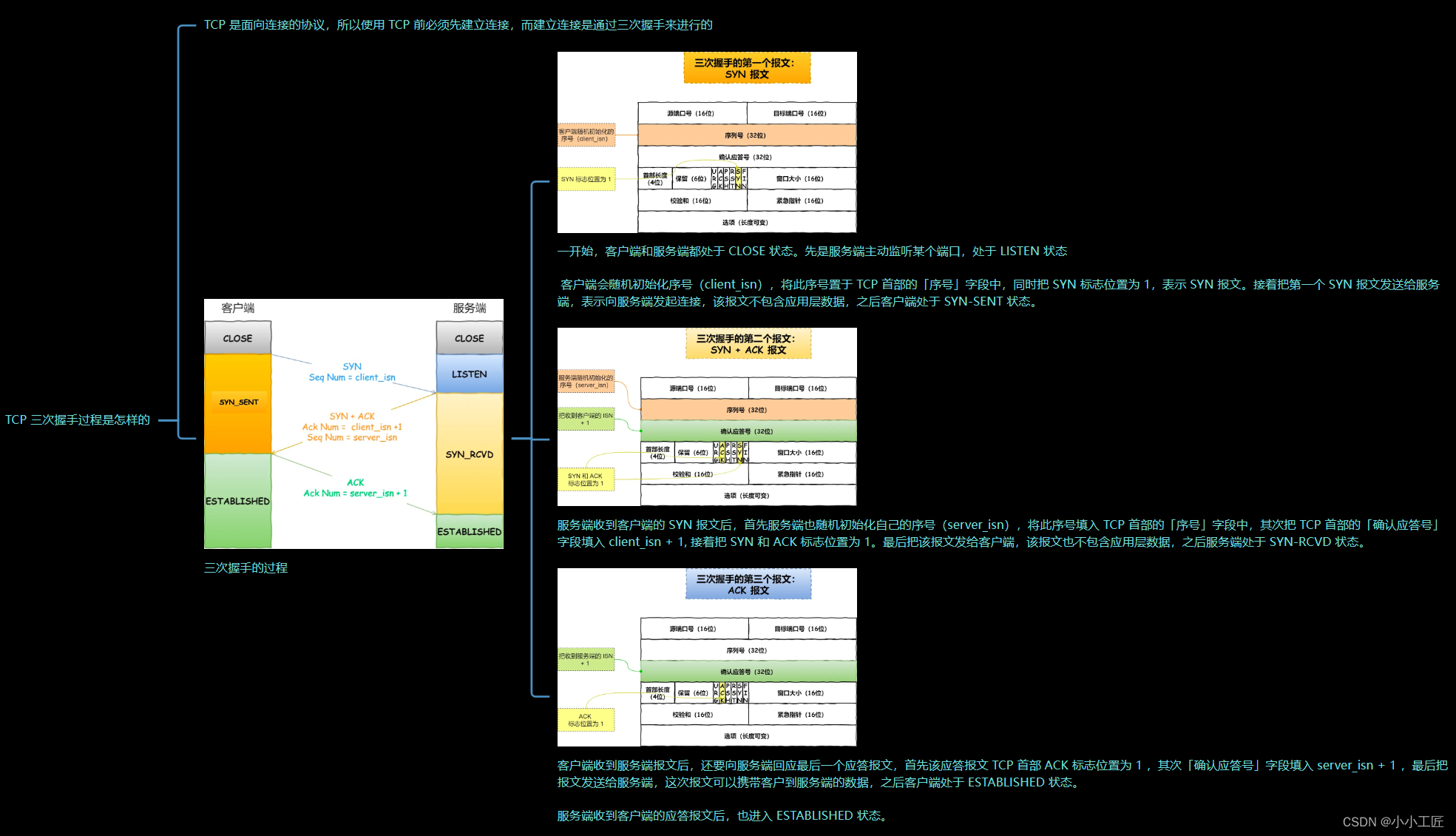

导图

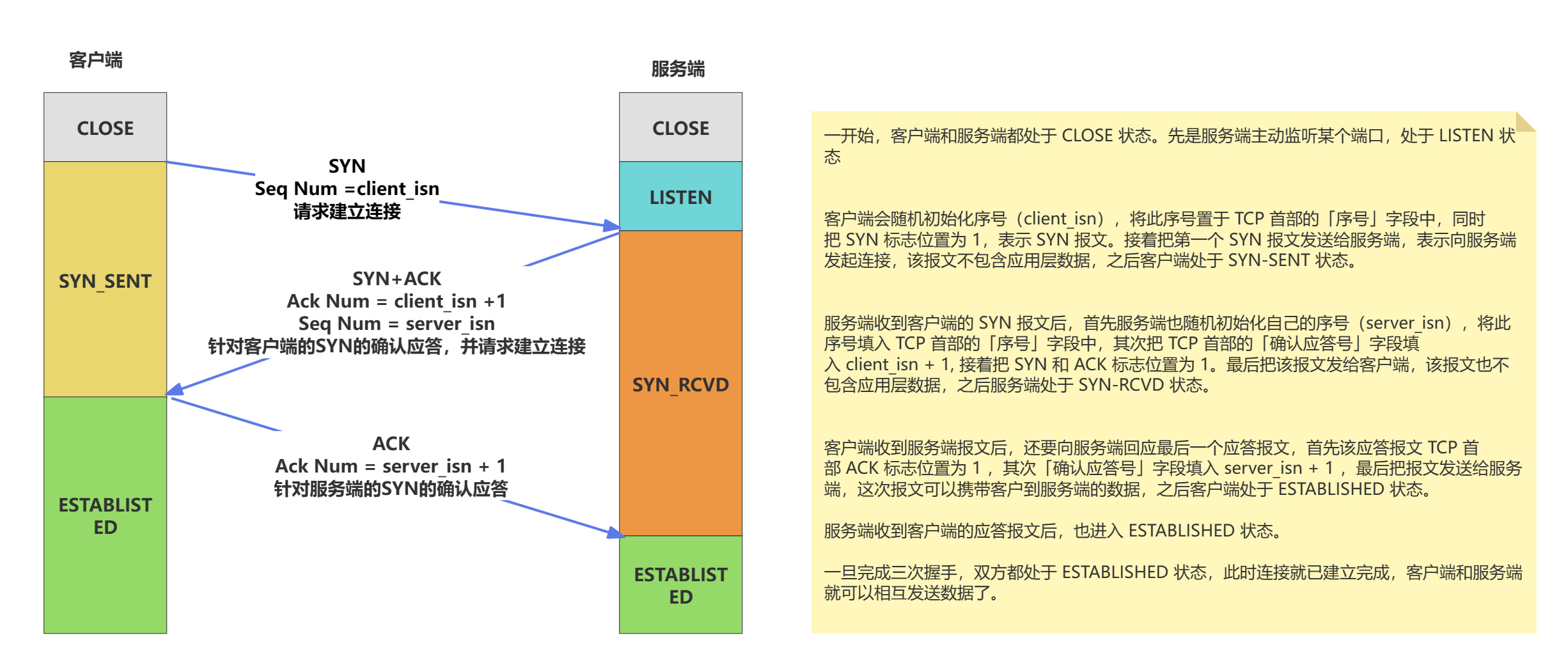

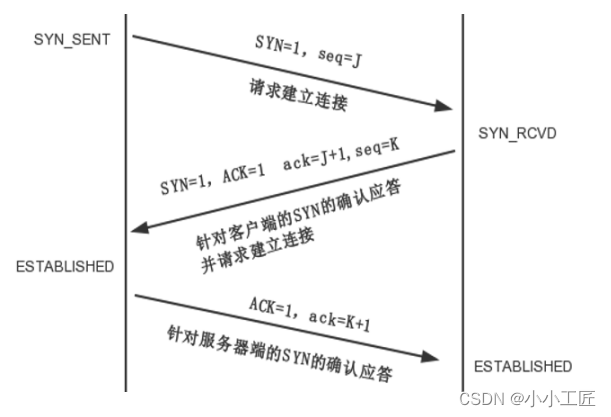

过程分析

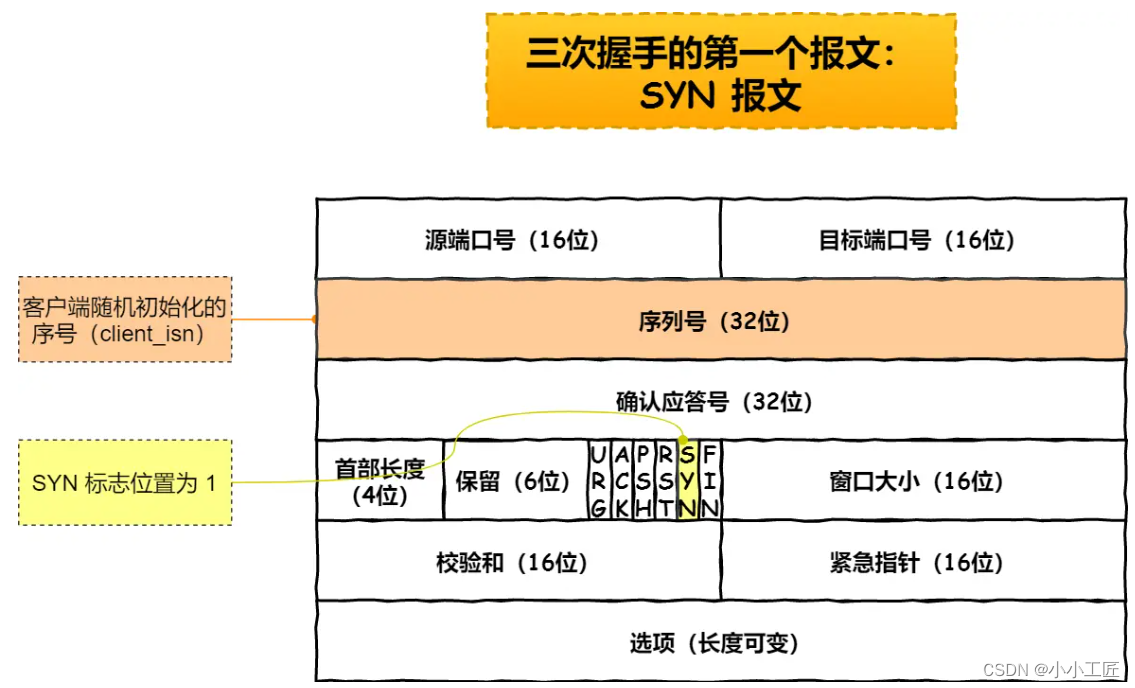

第一次握手：客户端将请求报文标志位 SYN 置为 1，请求报文的 Sequence Number 字段（简称 seq）中填入一个随机值 J，并将该数据包发送给服务器端，客户端进入 SYN_SENT 状态，等待服务器端确认。

第二次握手：服务器端收到数据包后由请求报文标志位 SYN=1 知道客户端请求建立连接，服务器端将应答报文标志位 SYN 和 ACK 都置为 1，应答报文的 Acknowledgment Number字段（简称 ack）中填入 ack=J+1，应答报文的 seq 中填入一个随机值 K，并将该数据包发送给客户端以确认连接请求，服务器端进入 SYN_RCVD 状态。

第三次握手：客户端收到应答报文后，检查 ack 是否为 J+1，ACK 是否为 1，如果正确则将第三个报文标志位 ACK 置为 1，ack=K+1，并将该数据包发送给服务器端，服务器端检查 ack 是否为 K+1，ACK 是否为 1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED 状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。

第三次握手是可以携带数据的，前两次握手是不可以携带数据的。

一旦完成三次握手，双方都处于 ESTABLISHED 状态，此时连接就已建立完成，客户端和服务端就可以相互发送数据了

抓包实战

按照 tcp 三次握手的规则，三次握手包含一个 SYN 包、 一个 SYN/ACK 包和 一个 ACK包

我们用wireshark 抓一下

第一次握手

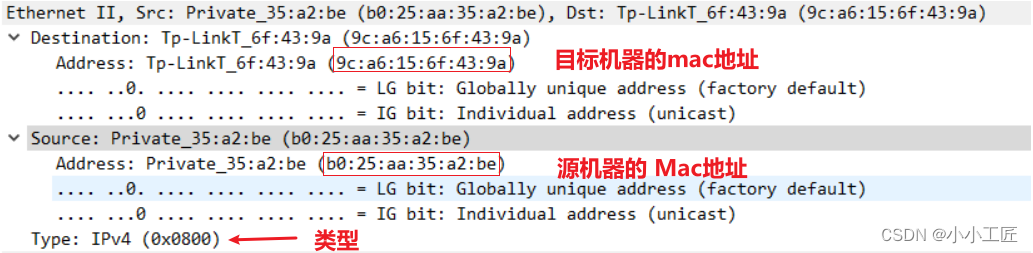

【数据链路层 】

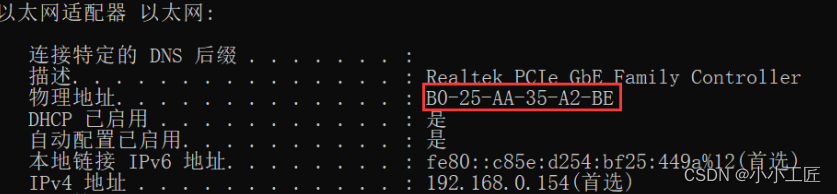

从这里我们可以看出，这是数据链路层相关的信息，source 部分的地址和机器上的mac 地址一模一样

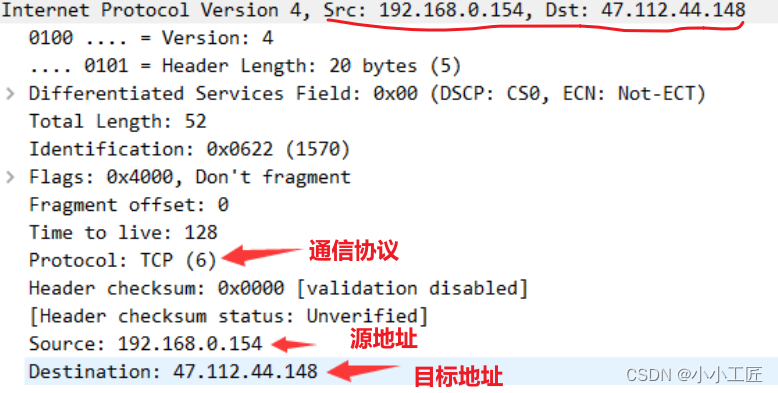

【IP层】

接下来，就是 IP 层的相关信息，其中表明了它的上一层协议是 TCP，同时本地和远程服务器的 IP 地址：

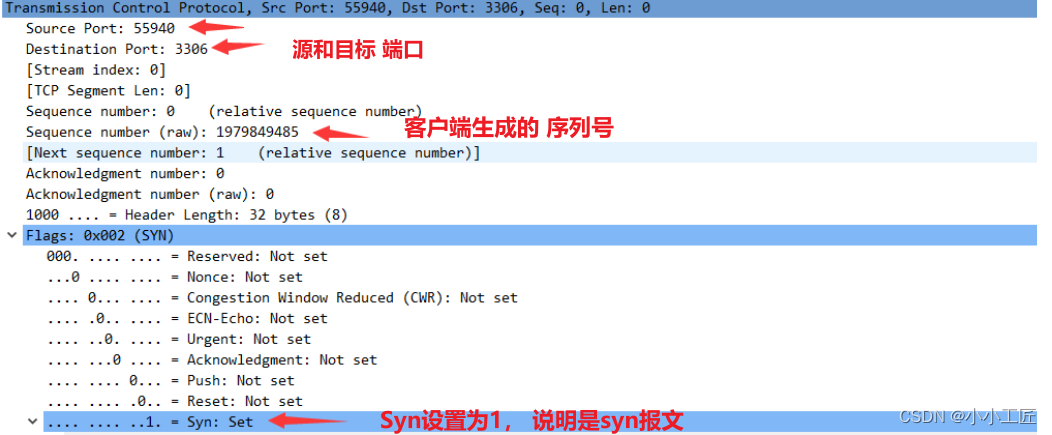

【TCP】

接下来，就是 TCP 层的相关信息，其中包括了本地端口和远程服务端口，既然是 syn 包，里面当然会带上 seq 值，本次通信是 1979849485，tcp 报文格式中的 syn 字段被设置为 1，用来表明这是一个 syn 包

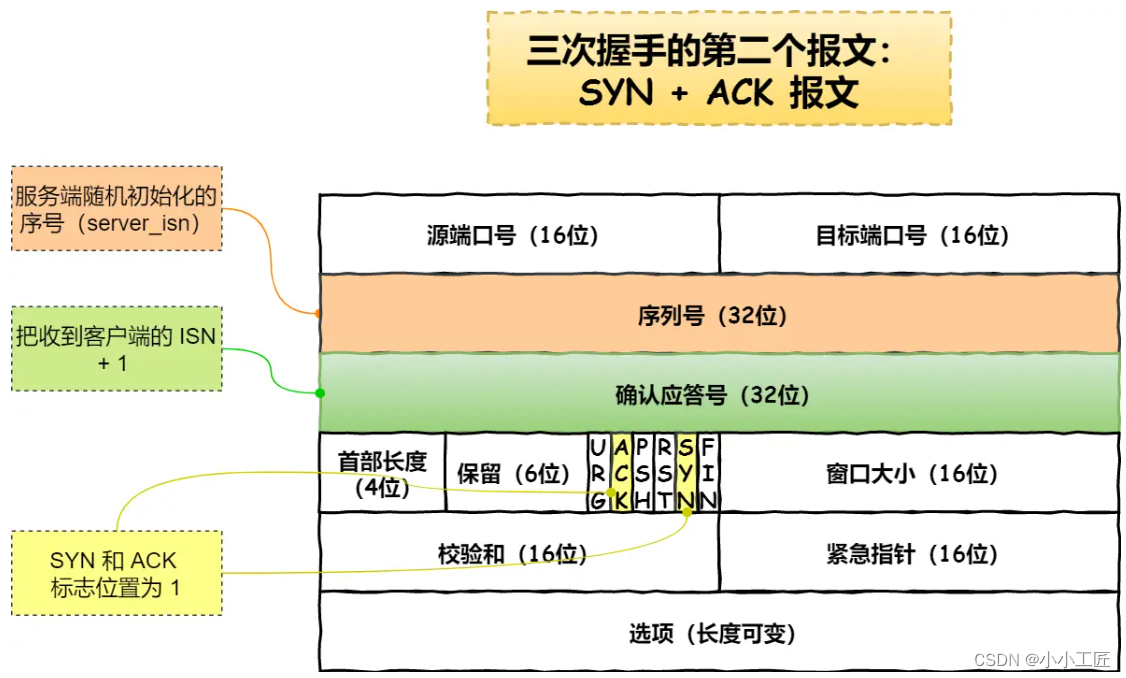

第二次握手

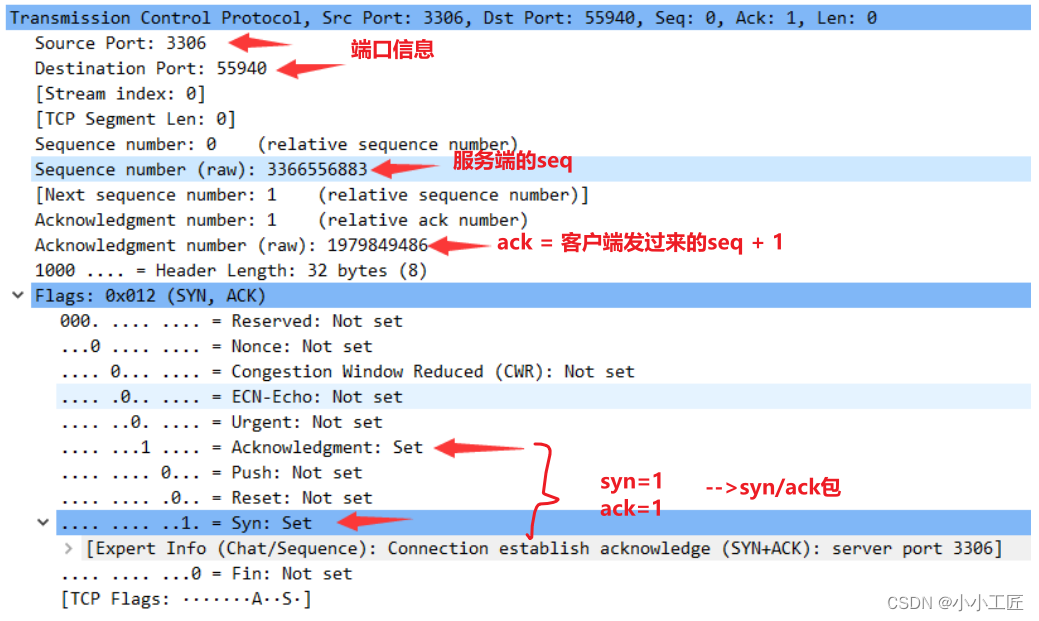

数据链路层和 IP 层的报文我们不再查阅，直接看 TCP 层的报文，很明显，这是服务器给客户端的 ACK 报文，其中依然包括了远程服务端口和本地端口

• 同时服务器要把自己端的 seq 值告诉客户端，我们看到实际值是 3366556883。
• 同时服务器要把客户端传给自己的seq 值做个应答确认，所以我们看见 Acknowledgment number 字段值是 1979849486，刚好是第一次握手中，客户端传递给服务端的 seq 值 1979849485 加 1。
• 同时 tcp 报文格式中的syn 字段被设置为 1，Acknowledgment 字段被设置为 1，用来表明这是一个 syn/ack 包

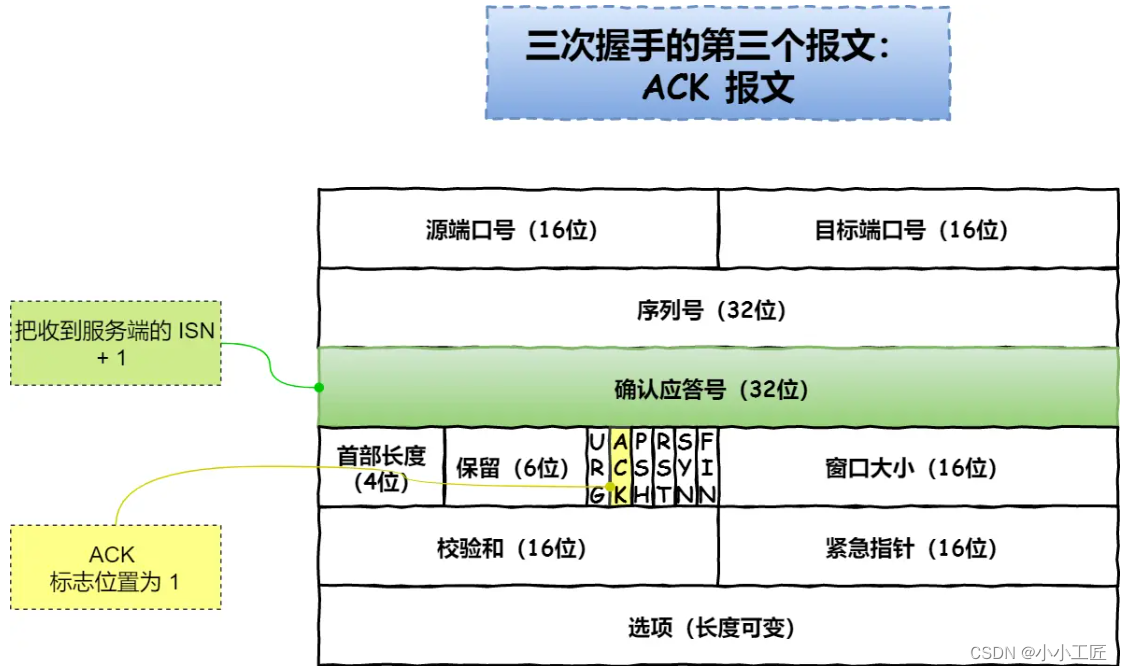

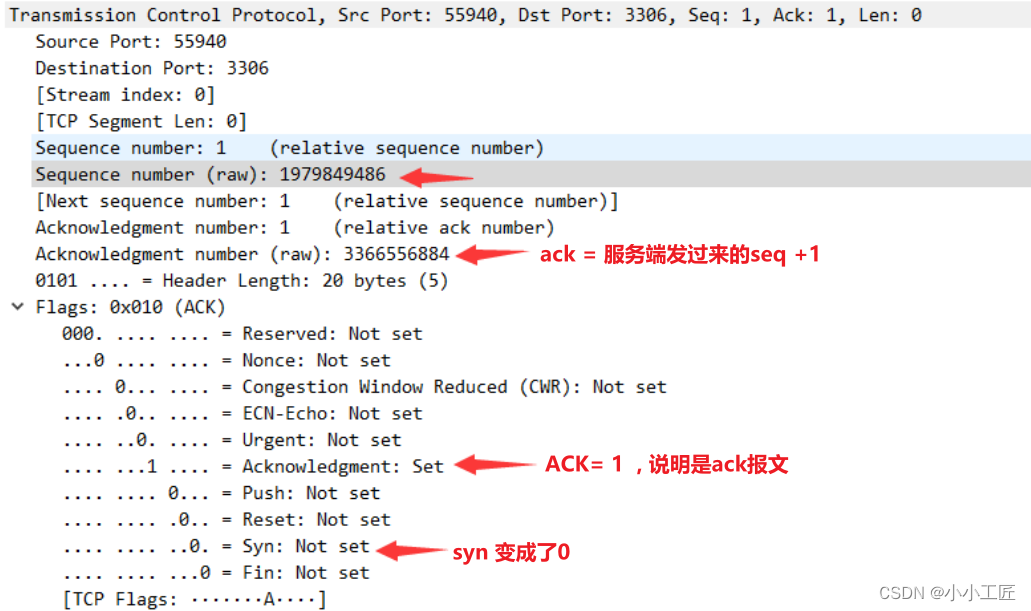

第三次握手

客户端收到应答报文后，检查 ack 是否为 J+1，ACK 是否为 1，如果正确则将第三个报文标志位 ACK 置为 1，ack=K+1，并将该数据包发送给服务器端，服务器端检查 ack 是否为 K+1，ACK 是否为 1，如果正确则连接建立成功，客户端和服务器端进入ESTABLISHED 状态，完成三次握手，随后客户端与服务器端之间可以开始传输数据了。
