【51单片机】初学者必读的一文【探究定时计数器与中断系统是如何配合起来的？】（9）

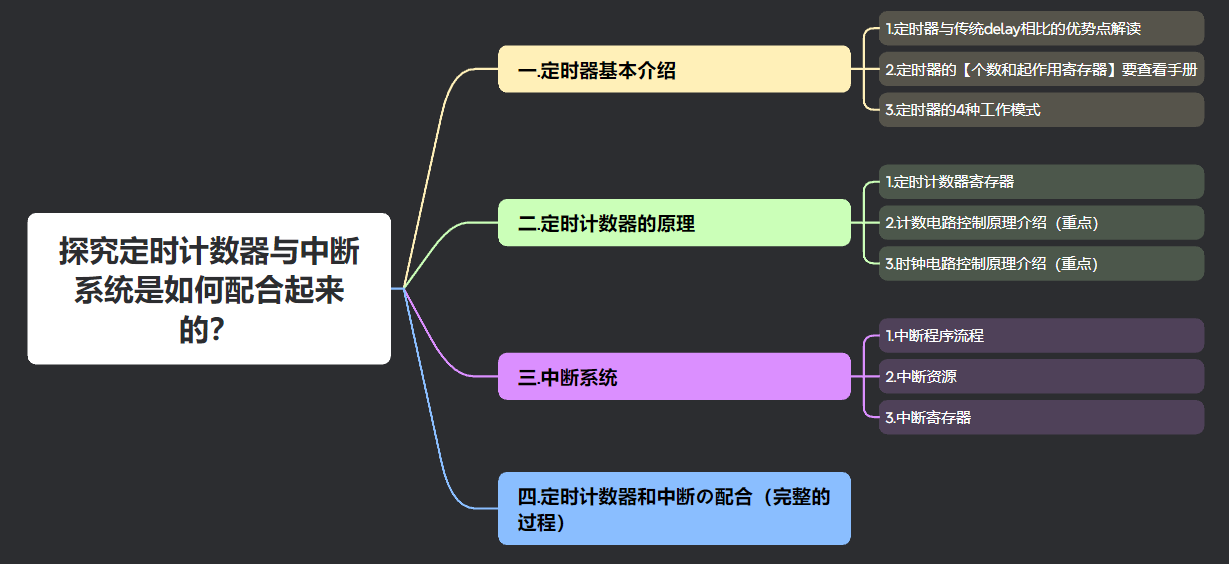

前言 大家好吖，欢迎来到 YY 滴单片机系列 ，热烈欢迎！ 本章主要内容面向接触过单片机的老铁 主要内容含：

一.定时器基本介绍

• 基本部分

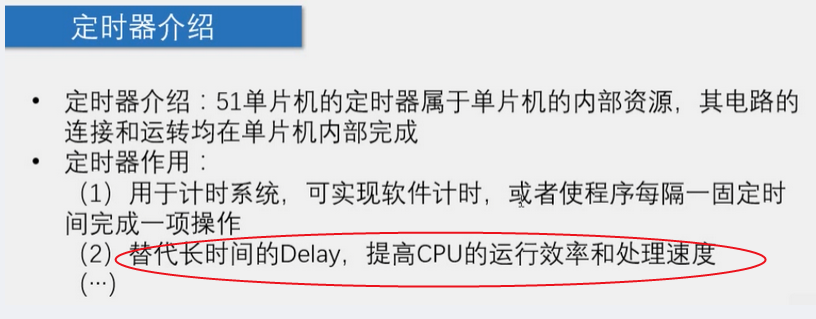

1.定时器与传统delay相比的优势点解读

• 我们原来的流水灯项目（博客传送门）中，直接赋一个值，进入Delay，CPU只能干等，占用了CPU；
• 我们用定时器来替代Delay。节省出来的时间可以去干其他事，比如【按键扫描】（博客传送门）；

2.定时器的【个数和起作用寄存器】要查看手册

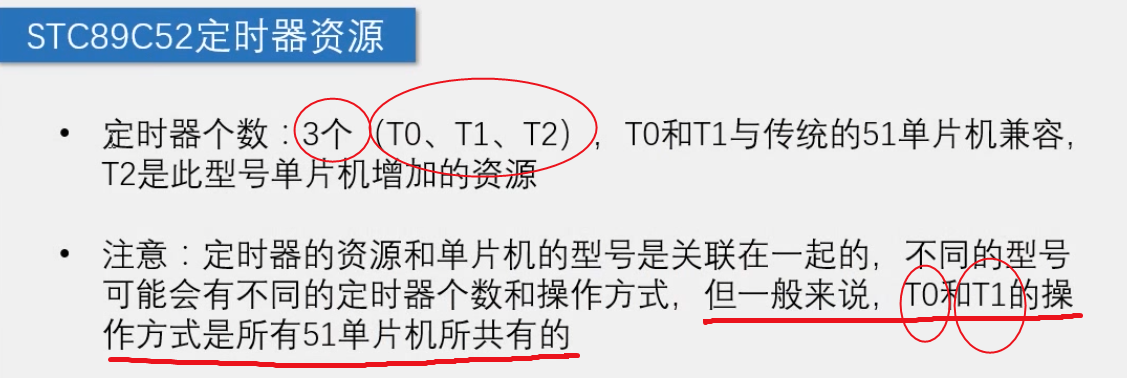

• 定时器有三个： T0,T1,T2.
• 英文全称:TIMER

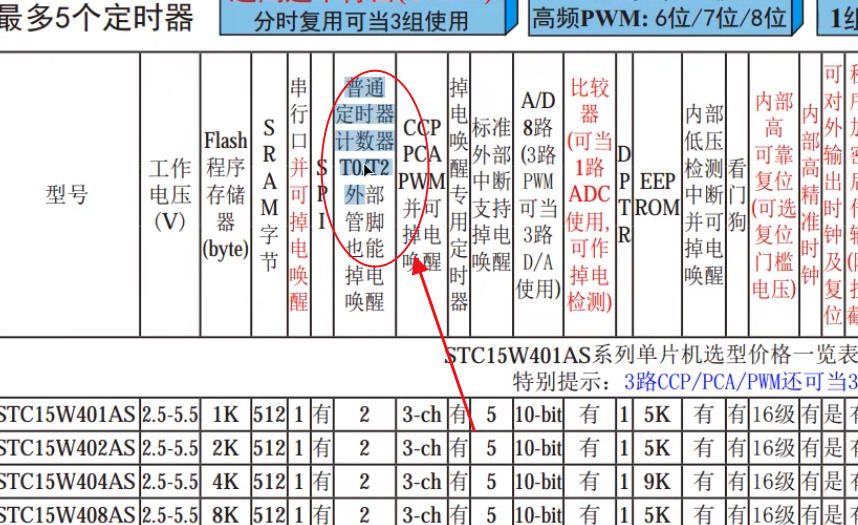

• 也有特例，如下图所示，T1不是定时计数器；具体还是要查看手册

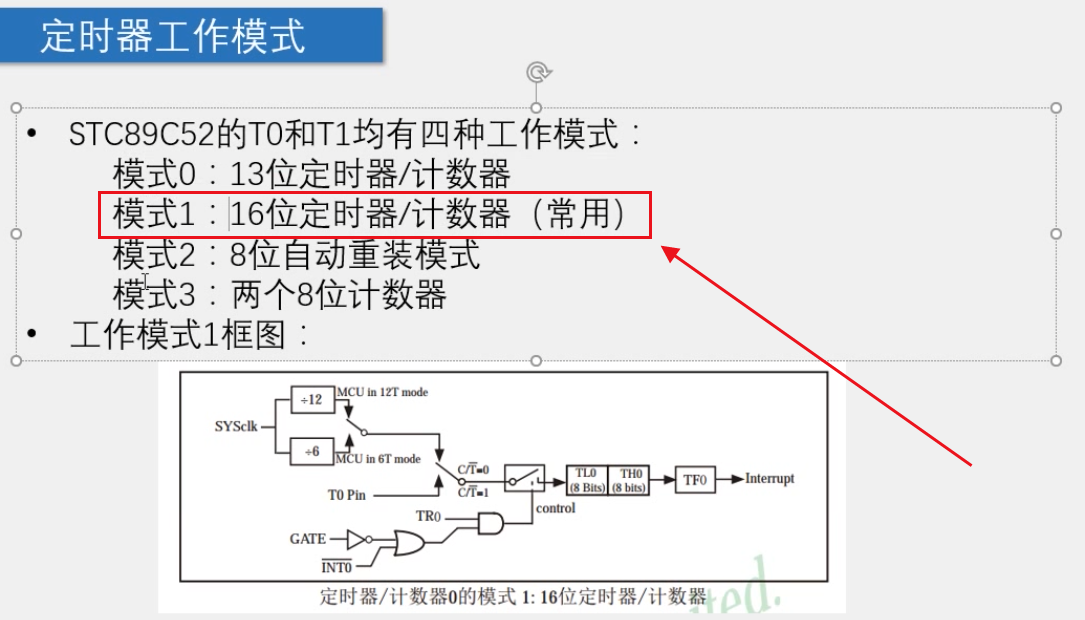

3.定时器的4种工作模式

• 定时器一共有4种工作模式，我们主要用 模式1

二.定时计数器的原理

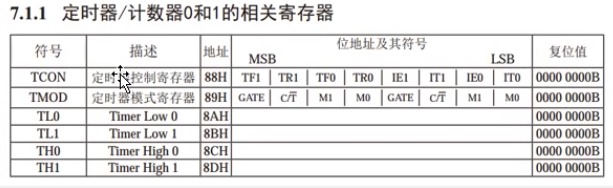

1.定时计数器寄存器

• 我们要记住一句话：单片机通过配置寄存器来控制内部线路链接
• 寄存器是链接软硬件的媒介
• 在单片机中寄存器就是一段特殊的RAM存储器一方面，寄存器可以存储和读取数据，另一方面，每一个寄存器背后都连接了一根导线，控制着电路的连接方式寄存器相当于一个复杂机器的“操作按钮
• 我们需要时翻出来图对应看，通过对寄存器置1/0控制，具体如何使用配置可以见博主后面的实验【按键控制LED流水灯＆定时器时针】

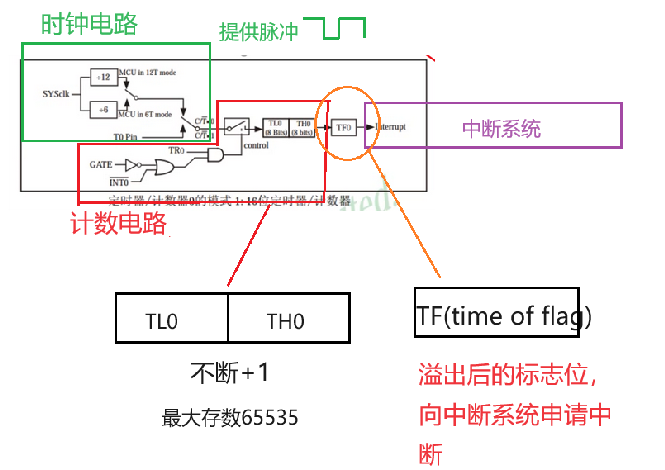

2.计数电路控制原理介绍（重点）

• 8位寄存器与TF标志位

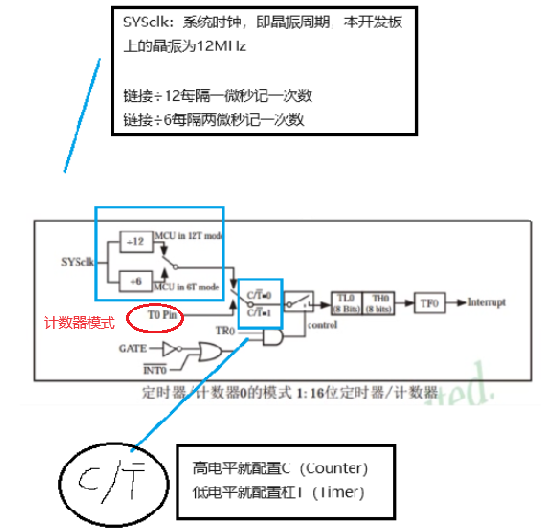

3.时钟电路控制原理介绍（重点）

• 1.晶振部分
• 2.根据电平高低配置C/T模式
• 3.接SYSclk是 定时器模式 ；接T0 Pin是 计数器模式

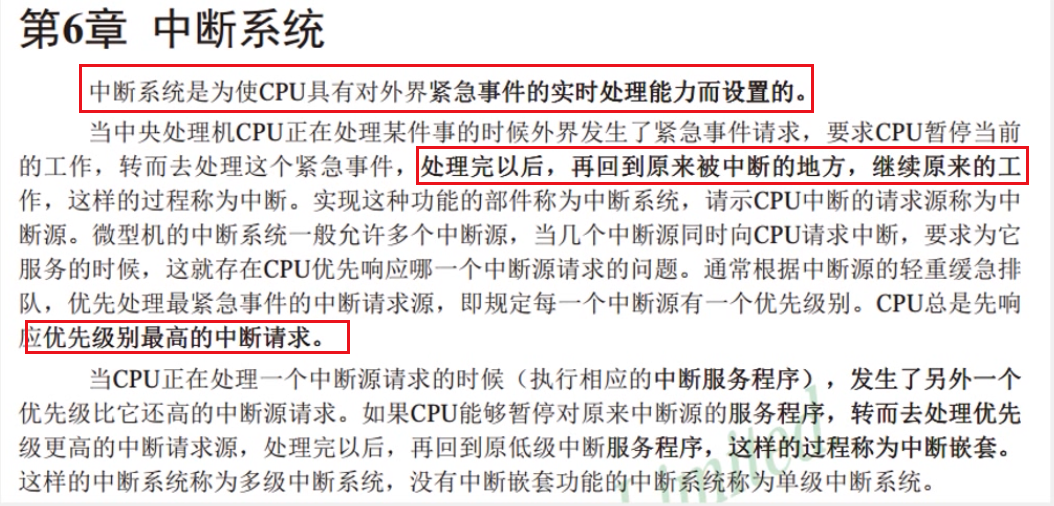

三.中断系统

• 基础部分

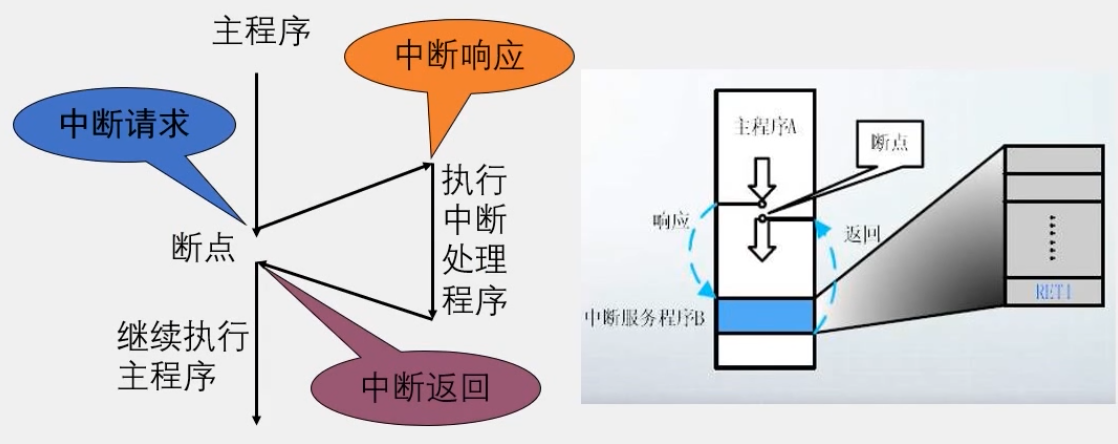

1.中断程序流程

2.中断资源

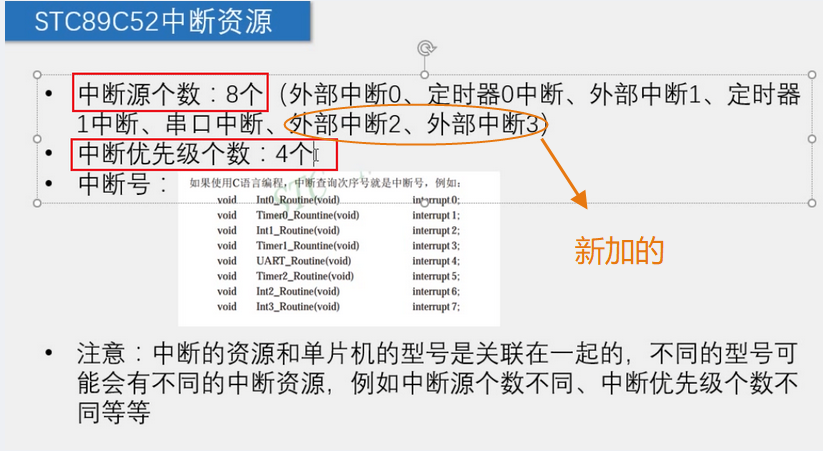

• 中断源一般有6个如图所示，橙色圈中的是STC89C52新加的
• 中断优先级个数为4个

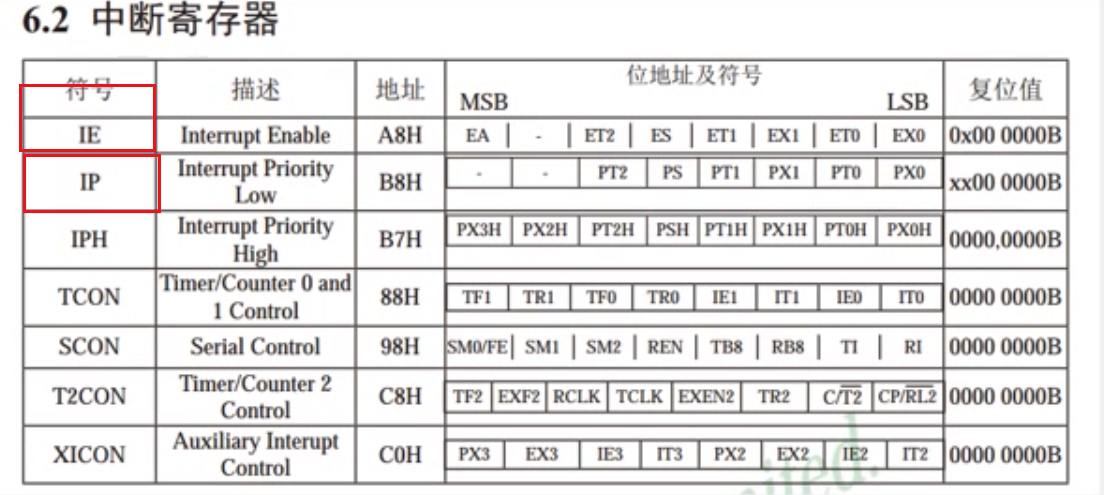

3.中断寄存器

• 我们要记住一句话：单片机通过配置寄存器来控制内部线路链接
• 寄存器是链接软硬件的媒介
• 在单片机中寄存器就是一段特殊的RAM存储器一方面，寄存器可以存储和读取数据，另一方面，每一个寄存器背后都连接了一根导线，控制着电路的连接方式寄存器相当于一个复杂机器的“操作按钮
• 我们主要记住 IE（使能）和 IP（中断优先级） 两个寄存器，具体如何使用配置可以见博主后面的实验【按键控制LED流水灯＆定时器时针】

四.定时计数器和中断の配合（完整的过程）

• 一共要经过下面8步
