今年3月,我家卧室门锁损坏, 我再晚上购买锁体自行进行了更换, 但今日突然发现锁舌无法露出, 就此原因进行了排查
我的门使用的是单舌结构门锁, 结构如下图,包含功能:
而我门锁出现的问题就是把手放开后锁舌未露出
对锁舌锁住原因进行分析并进行修复

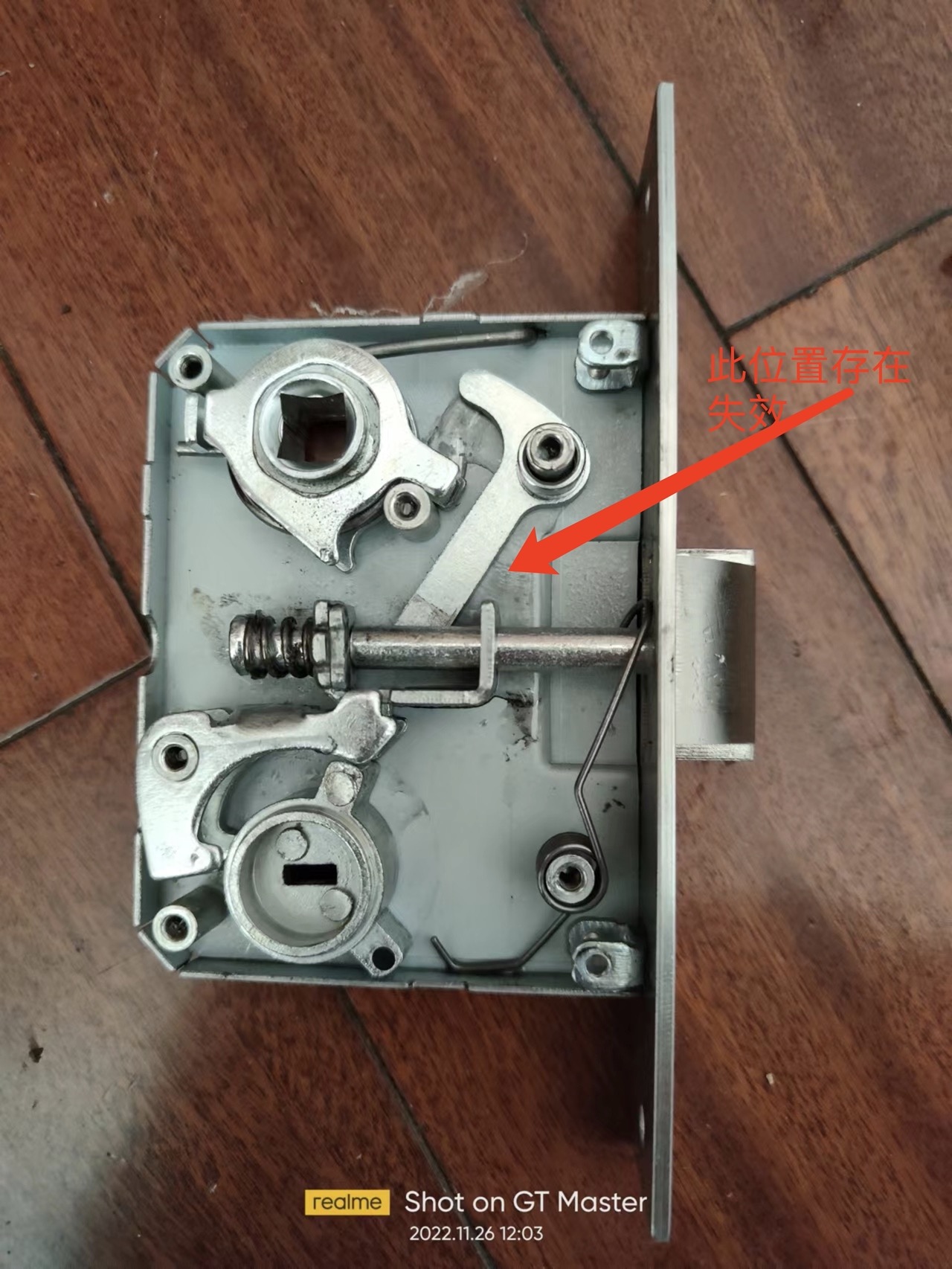

门锁的锁舌装置属于锁体, 锁体相当于后端, 提供了接口(下图中方形孔和条形孔), 可以让把手和按钮对锁舌进行操作. 将把手和门锁面板拆除,去除锁体并拆开拆开时, 锁舌结构直接弹出, 内侧的结构可能已经不是异常情况的状态 对结构进行分析, 应该是下测L型零件位置出现了异常,导致了锁舌无法露出

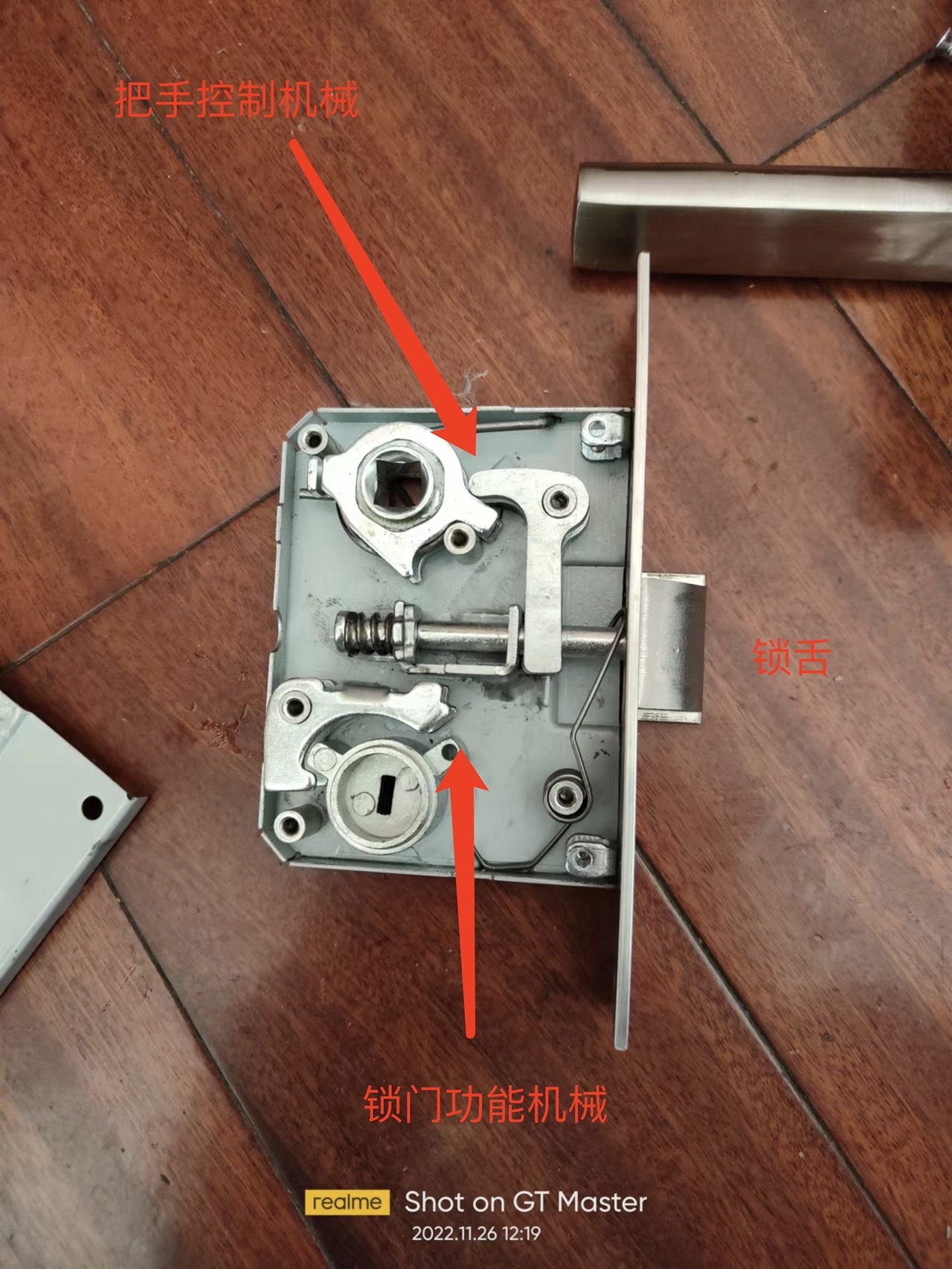

这个门锁接卸结构简单, 直接修改L型零件的位置,就解决了问题 整个锁芯分为把手控制装置,锁舌,锁门功能装置3个部分,锁舌与其他2个装置相连, 被其他2个结构控制
因为淘宝商家态度敷衍, 没拿到锁芯内部图, 除了L型锁位置外,还有一个弹簧零件维修过程掉落,完全按照自己的分析结果安装 为了避免把自己锁在房间, 完整的测试少不了
Case1 | Case2 | Case3 | Case4 | Case5 | ||
---|---|---|---|---|---|---|
锁体状态 | 锁舌状态 | 0 | 0 | 0 | 1 | 1 |
钥匙孔 | 0 | 1 | 0 | 0 | 0 | |
旋钮 | 0 | 0 | 1 | 1 | 0 | |
动作 | 拉下把手 | 1 | 1 | 1 | 1 | 1 |
预期结果 | 锁舌 | 收起 | 无法收起 | 无法收起 | 无法弹出 | 无法保持 |
测试结果 | PASS | PASS | PASS | PASS | PASS |
