案例，不用写程序，QJ71MB91和欧姆龙温控器自动刷新通讯设置

大家好，下面关于Q系列Modbus模块-QJ71MB91利用自动刷新的方式进行通讯相关的一些操作进行一个说明。

本次为了让大家更好的理解，我们使用了欧姆龙的温控器进行了案例操作。

1、功能介绍

2、软硬件配置图和型号

3、PLC侧参数设置步骤

4、温控器参数设置步骤

1、功能介绍

QJ71MB91是三菱Q系列的一款用于Modbus通讯的模块，使用上是非常便捷的，特别是内置了自动刷新功能，我们只需要简单的设置即可实现Modbus数据交互。

2、硬件配置图和型号

本次使用的硬件有

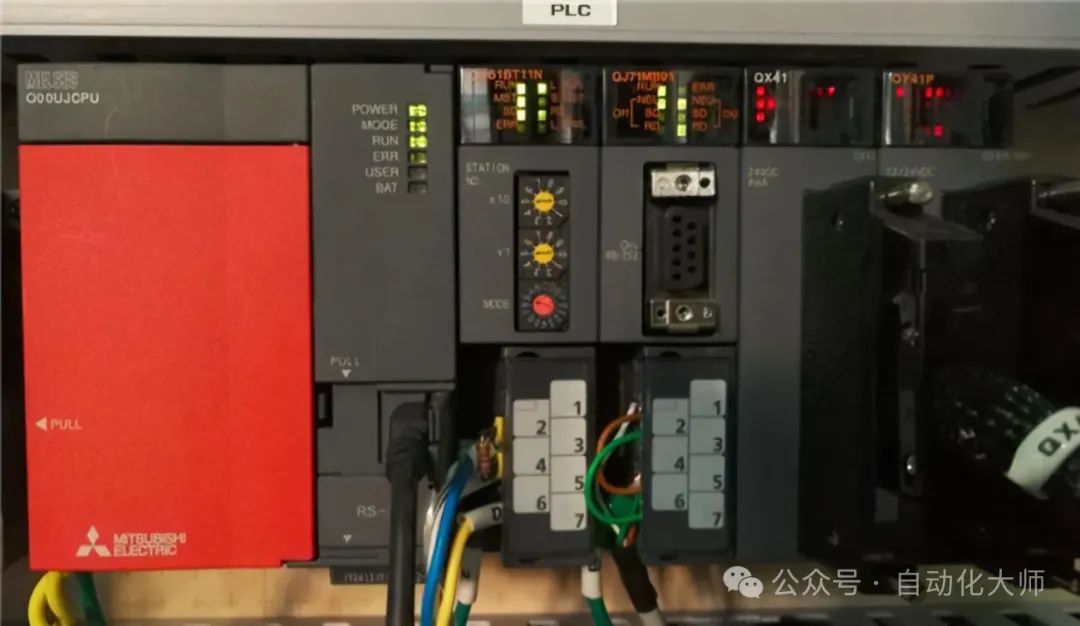

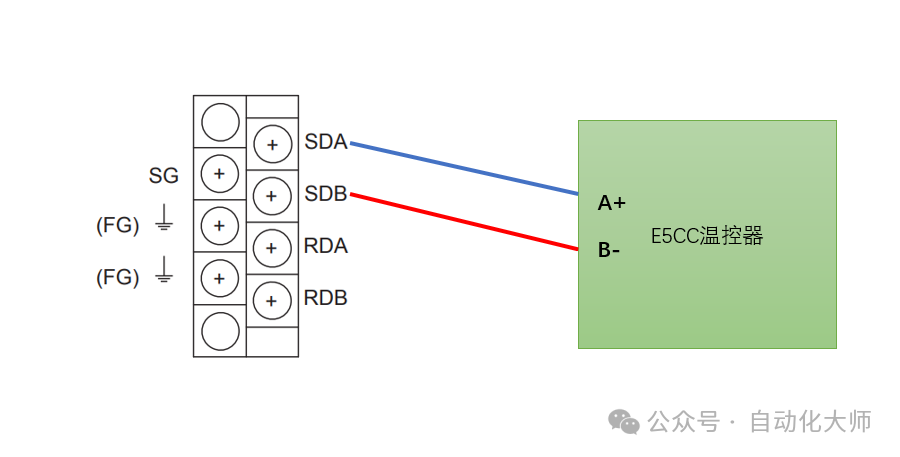

实际接线案例

3、PLC侧参数设置步骤

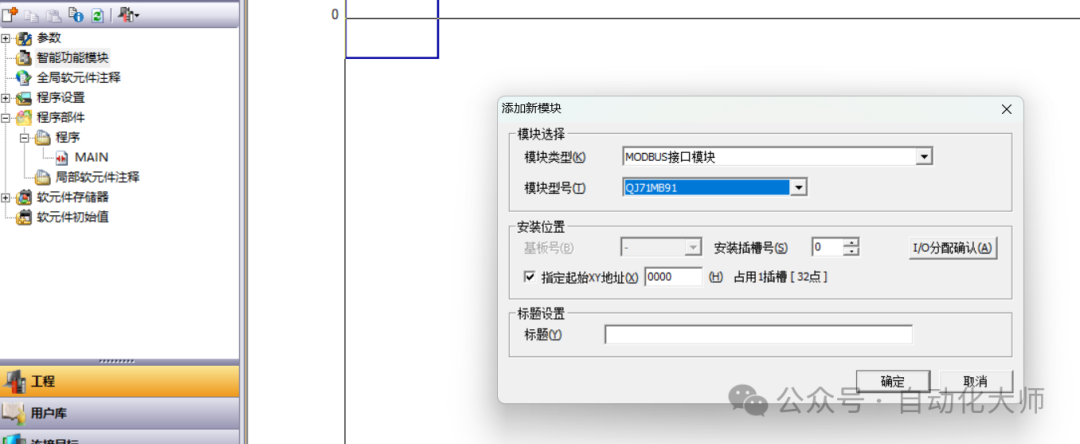

1，选择Modbus模块：

• 在参数➡智能模块➡右键添加型模块中选择Modbus接口模块,Modbus的型号选择QQ71MB91（或相应的Modbus型号）

• 指定安装的槽号和地址，按确定。

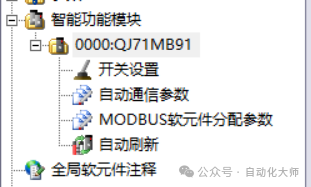

2，选择Modbus模块：

• 第一步设置完后，在智能功能模块下会显示设定的Modbus模块的型号。

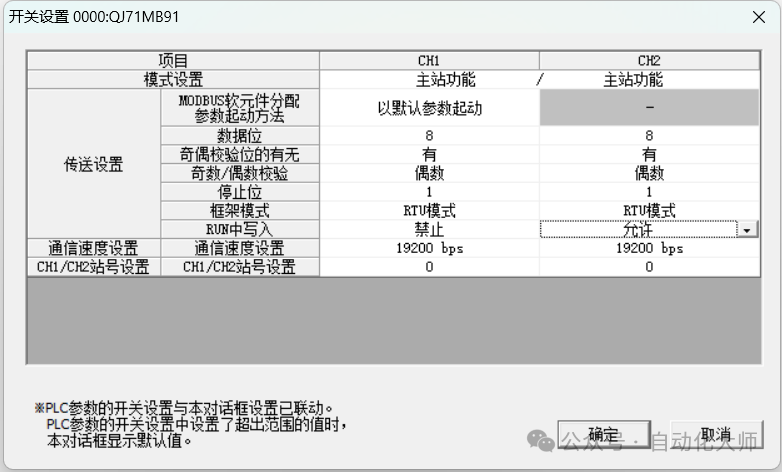

3，开关设置：

• 默认模式设置为主站功能，由于我们需要读取温控器，故设置为主站。
• 主站设置包括数据位、奇偶校验位、停止位、框架模式、波特率和站号（如果做主站，站号为0，这里我们根据温控器的实际情况设置）。
• 从站设置：指的是此模块为从站时进行设置，今天案例不需要设置。选择从站功能，设置相关数据位和账号（不能为0，按实际Modbus从站地址设置）。

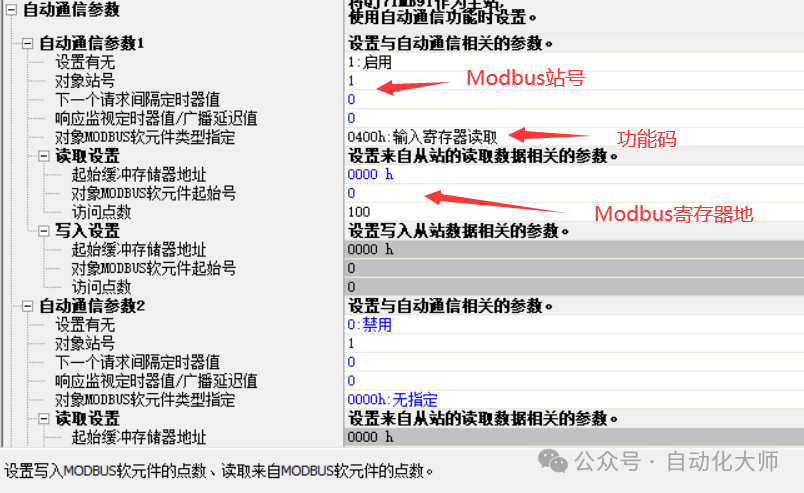

4，通讯参数设置：

• 双击进入通讯参数设置，使用相应的通道。
• 通讯站号对象按从站的实际站号设置。

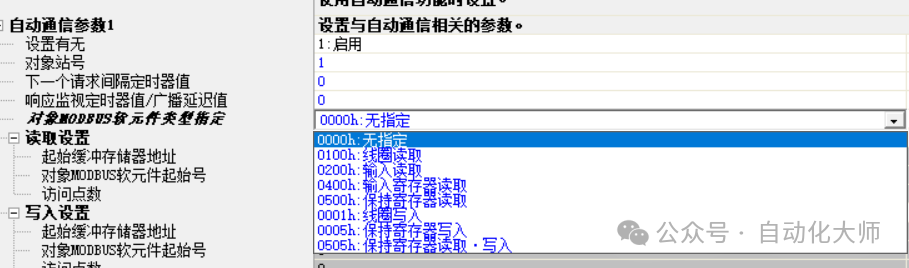

• Modbus软元件类型选择（功能码指定）：

• 起始缓存地址：自行根据具体配置设置。
• Modbus软元件起始地址：按从站（温控器）实际地址设置。
• 访问点数：按实际设置。
• 起始缓存寄存器地址：根据具体配置设置。
• Modbus软硬件起始号：按实际设置。
• 访问点数：按实际设置。
• 写入操作：这里指的是需要写入从站寄存器的地址，可以在自动刷新中设置。

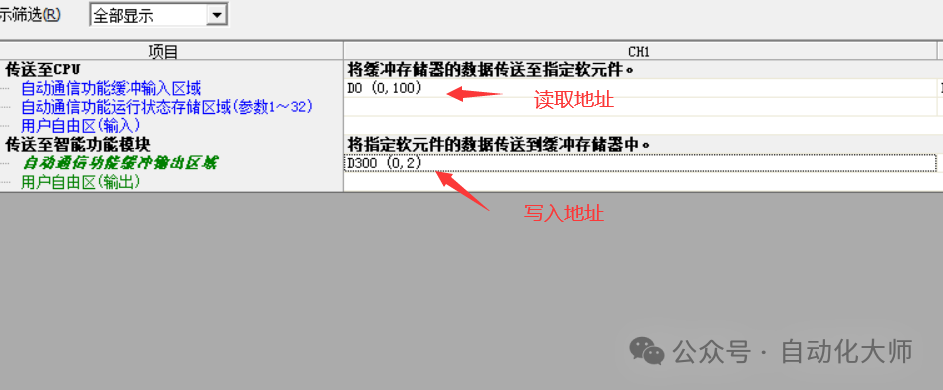

5，自动刷新设置

目的：通过Modbus通讯直接通过PLC地址进行数据的发送和接收,无需编写程序。

传送至CPU的设置：

相应通道设置。

软元件指定：根据具体配置设置，如D0号寄存器，设置传送100个地址和偏置值(部分从站地址需要偏置，具体以实际为准，这里不需要)。

传送至智能功能模块的参数区：

指定PLC（或相应通信处理器）地址：根据具体配置设置，如D300号寄存器，设置偏置值和传送个数。

至此，PLC端设置完成

4、温控器参数设置步骤

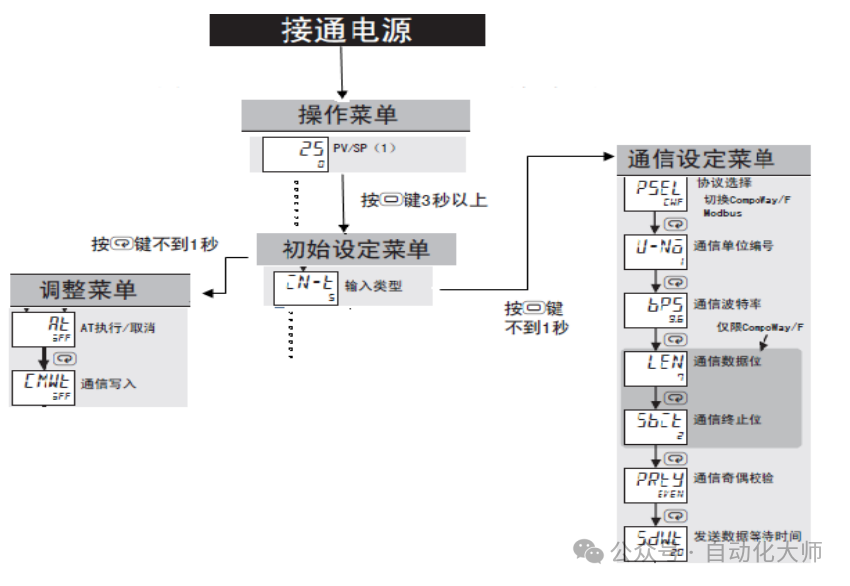

1，温控器的设置方法

1、短按空白键 1s 以内进入调整菜单，按循环键找到 CMWT，将 CMWT 设置为 ON

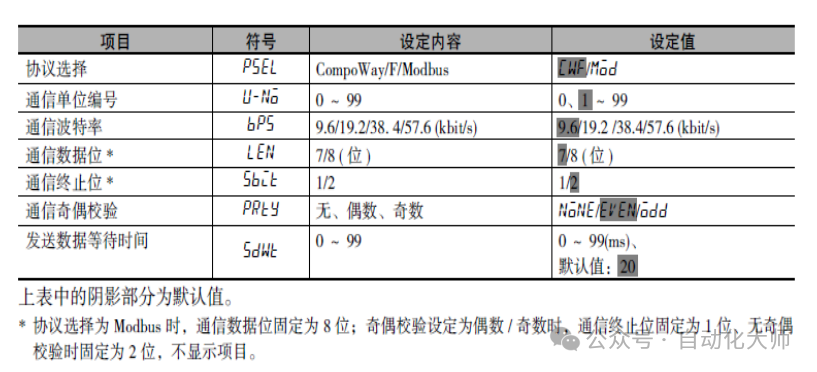

2、长按空白键 3s 以上进入初始设定菜单，再短按一下空白键，进入通讯设定菜单

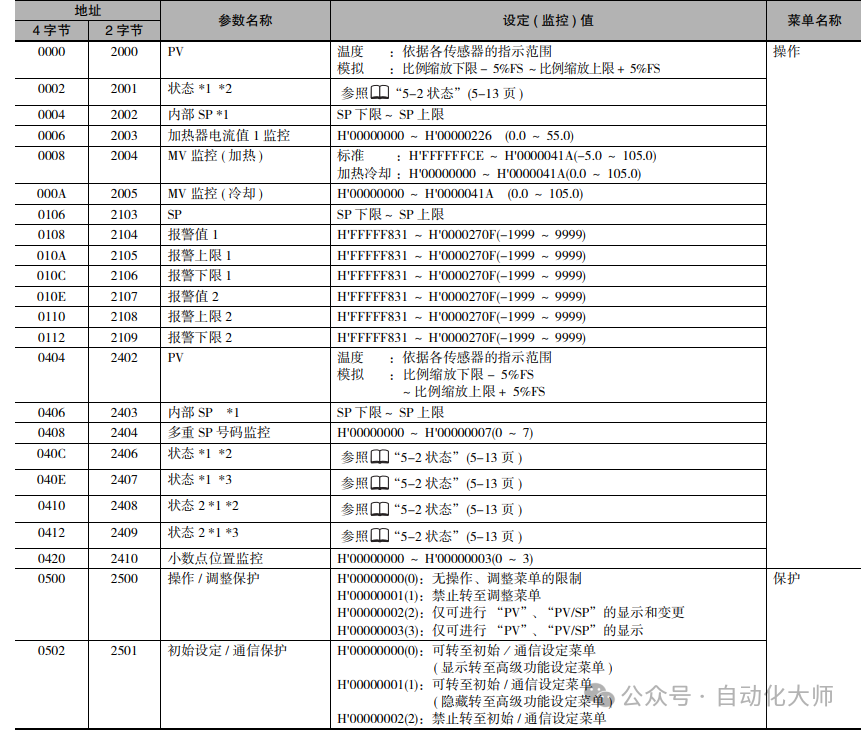

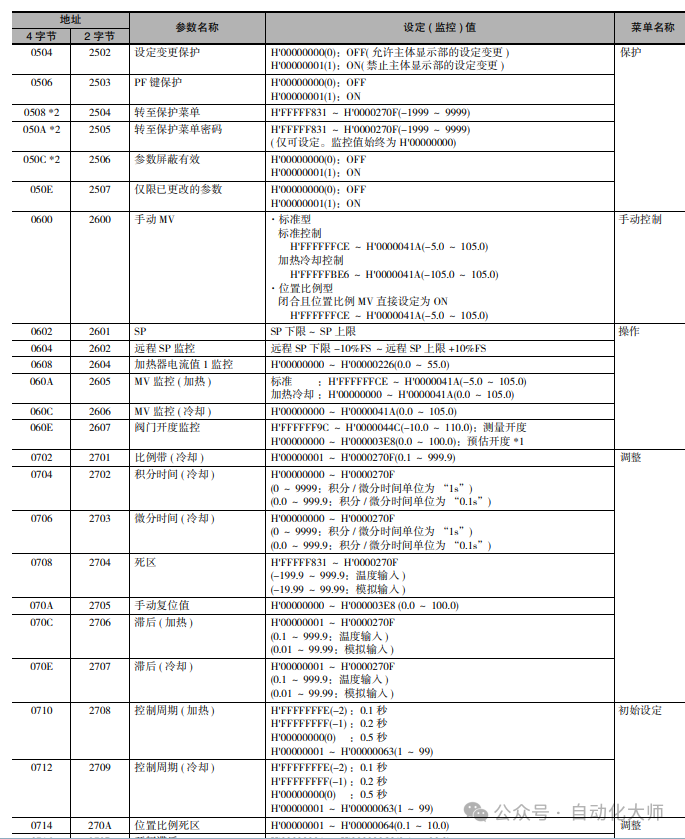

Modbus地址如下
