网络工程师面试高频问点:OSPF 的 LSA 你了解多少？

在网络工程师求职的技术面试里，OSPF协议的LSA是一个超高频的问点，常常被面试官用来探查面试者路由技术的理论功底。

现在我们开始进入OSPF面试强化专题的第一个问题。

问:

详细描述一下OSPF协议各种类型LSA的功能和作用？以及都是由什么类型的路由器产生的，以及它们的传播范围？

答:

OSPF LSA基本信息

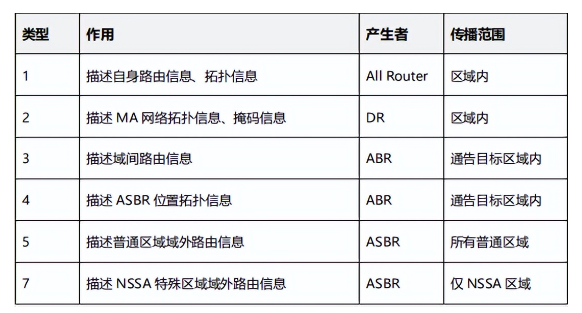

OSPF协议总共有6种LSA，分别为1类LSA；2类LSA；3类LSA；4类LSA；5类LSA；7类LSA。

其中1类、2类及4类LSA都是用来描述拓扑信息，3类、5类、7类LSA用来描述网段路由信息。

1类LSA全称Router LSA，所有OSPF路由器都会产生。

1类LSA是用来描述OSPF路由器所连接的链路状态信息，最终用于构建本区域的网络拓扑。

1类LSA仅在通告路由器所属区域之内进行泛洪传播。

1类LSA主要携带如下关键信息：

• 启用OSPF协议接口的接口信息和状态以及连接网络链路类型（P2P、MA、Vink等）。
• 链路ID（P2P链路的ID为对端路由器RID、MA网络链路ID为DR的RID）链路开销(cost)。
• 接口的IP地址及网络掩码。
• 路由器身份标志信息，标识路由器的一些身份属性，比如ABR、ASBR、NSSA路由器等。

2类LSA全称network LSA,由多路访问链路（MA网络）中的的DR路由器所产生。

2类LSA的作用是描述多路访问链路拓扑信息，2类LSA结合1类LSA用于构建本Area的网络拓扑。

2类LSA仅在通告路由器所属区域之内进行泛洪传播。

2类LSA主要携带如下关键信息：

• 通告路由器：生成此LSA的DR的Router ID。
• 链路状态ID：多路访问网络的网络地址，即DR的接口IP地址。
• 链路ID：通常是DR设备的接口IP地址。
• 网络掩码：与链路状态ID相关的网络掩码。
• 接入路由器：连接到该多路访问网络的所有路由器的Router ID，包括DR、BDR和DRouter。

3类LSA全称Summary LSA，由ABR区域边界路由器所产生。

3类LSA的作用是将本区域内网络拓扑信息汇总成路由信息传递给其他区域，实现跨区域路由传播，路由汇总，及区域内部的链路状态信息数据库。

3类LSA仅限于在ABR所通告的目标区域之内进行泛洪传播。

（例：OSPF 有2个区域Area1 Area0,区域之间的ABR R1将Area1的拓扑信息汇总成3类LSA之后，只会发送给Area0，不会传回至Area1）

3类LSA主要携带如下关键信息：

• 通告路由器：生成和通告这条3类LSA的ABR的RID。表明哪个ABR生成这条汇总路由信息。
• 目的地网段的IP前缀及掩码（Subnet Mask）。
• 度量值（Cost）：包含一个到达该网络前缀的开销值或度量值。这是路由器根据网络拓扑和链路状态计算出的值，表示从ABR到达这个目标网络的Cost。

4类LSA全称ASBR Summary LSA,由本区域接收到5类或7类LSA的ABR区域边界路由器所产生。

4类LSA的作用是：ABR将本区域的在ASBR的可达性通过给其他区域、辅助其他区域路由器的外部路由计算。

4类LSA仅限于在ABR通告的目标区域之内进行泛洪传播。

4类LSA主要携带如下关键信息：

• ASBR的RID（标识ASBR的存在）:表示该路由器在OSPF网络中是外部路由的源头。
• 通告路由器:生成该LSA的ABR的RID
• 度量值（Cost）:表示从生成4类LSA的ABR到ASBR的开销。

5类LSA全称AS External LSA，由ASBR路由器所产生。

5类LSA的作用是通告和传播OSPF域外的路由信息，即OSPF外部的网络路由，它通常和4类LSA结合使用。

5类LSA会在OSPF域内的所有普通区域进行泛洪传播。

5类LSA主要携带如下关键信息：

• 通告路由器：产生此LSA的ASBR的RID。
• 外部网络链路状态ID：及外部网络的网络地址。
• 网络掩码：外部网络的子网掩码，用于确定网络地址和主机部分。
• E位：指示外部路由的类型，是类型1还是类型2。
• FA地址：所通告的外部路由应该转发到的地址，通常是ASBR的接口地址，但在某些情况下，可以是另一个路由器的地址。

7类LSA全称NSSA External LSA，由NSSA区域中的ASBR路由器所产生。

7类LSA的作用是NSSA区域内传递在本区域内设备注入的外部网络路由。

7类LSA仅在所属的NSSA区域内传递，NSSA区域与骨干区域相连的ARB收到一条7类LSA时，ARB会将7类LSA转化成5类LSA，同时生成一条描述ASBR的4类LSA，将4、5LSA向骨干区域通告。

7类LSA主要携带如下关键信息：

• LSA类型：标识本LSA为7类LSA、这个字段的值为0x2007。
• 通告路由器：产生此LSA的ASBR的RID。
• 外部网络链路状态ID：及外部网络的网络地址。
• 网络掩码：外部网络的子网掩码，用于确定网络地址和主机部分。
• E位：指示外部路由的类型，是类型1还是类型2。
• FA地址：所通告的外部路由应该转发到的地址，通常是ASBR的接口地址，但在某些情况下，可以是另一个路由器的地址。
