北京迅为iTOP-3588开发板网络环境配置电脑、开发板直连交换机或路由器

迅为RK3588是一款低功耗、高性能的处理器，适用于基于arm的PC和Edge计算设备、个人移动互联网设备等数字多媒体应用，RK3588支持8K视频编解码，内置GPU可以完全兼容OpenGLES 1.1、2.0和3.2。RK3588引入了新一代完全基于硬件的最大4800万像素ISP，内置NPU，支持INT4/INT8/INT16/FP16混合运算能力，支持安卓12和、Debian11、Build root、Ubuntu20和22版本登系统。了解更多信息可点击迅为官网

第2章 电脑、开发板直连交换机或路由器

2.1连接前的准备

使用场景：电脑距离交换机或者路由器比较近

设备：电脑（Windows）、iTOP-RK3588发板，两条网线分别连到电脑和开发板

烧写镜像：网盘中烧写任意系统，本文档统一使用buildroot文件系统

防火墙设置：windows、ubuntu防火墙设置为关闭状态

Vmwarework 网络模式：桥接模式

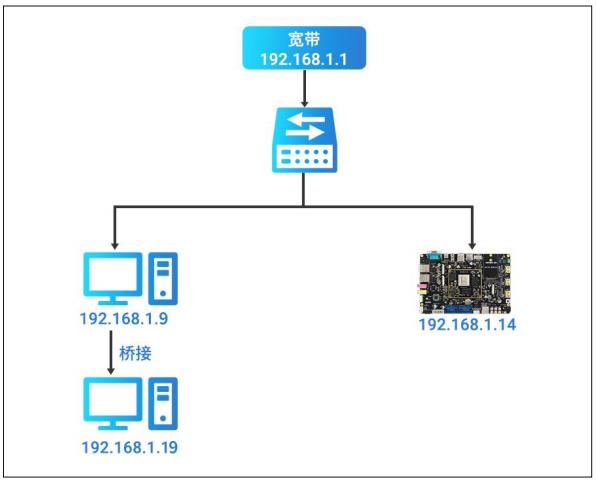

本章节设备的网络拓扑图如下所示：

2.2设备IP的获取

2.2.1 windows端IP地址的获取

首先打开“cmd 命令提示符”，

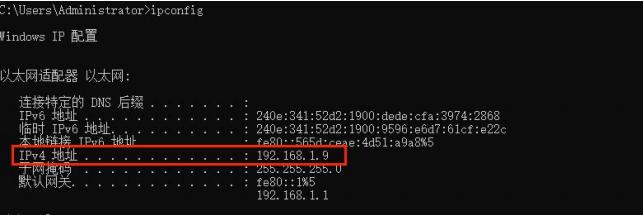

然后输入“ipconfig”命令获取我们的ip，

可以看到我们windows的ip地址为192.168.1.9。

2.2.2 Ubuntu虚拟机IP地址的获取

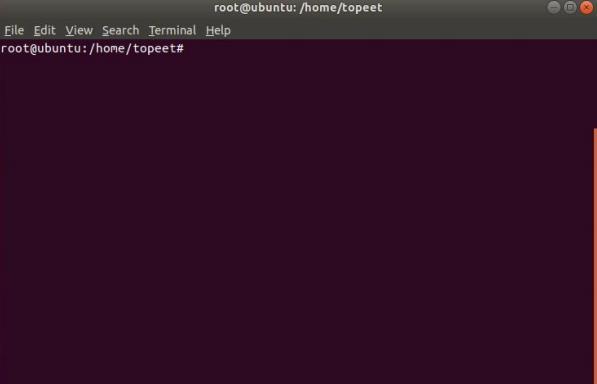

在虚拟机ubuntu打开终端之后如下图所示：

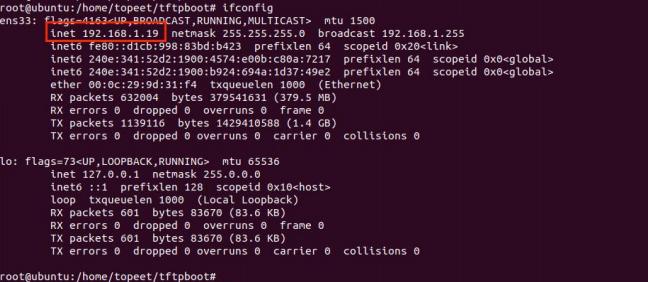

然后输入“ifconfig”命令获取我们的ip如下图所示：

可以看到我们ubuntu的ip地址为192.168.1.19

2.2.3开发板端IP地址的获取

开发板系统上电之后，

在获取ip之前要确定开发板已经连接好网线，且和PC连接到了同一交换机上。然后在终端输入“ifconfig”来确定开发板的ip地址，

可以从上图得到开发板buildroot系统的ip地址为192.168.1.14.

2.2.4 ping通测试

经过以上测试可以得到以下信息：

Windows ip地址:192.168.1.9

Ubuntu ip地址：192.168.1.19

开发板ip地址为：192.168.1.14

三种均在同一个网段下，所以可以进行ping测试。

首先在windows命令行使用以下命令ping开发板如下图所示：

ping 192.168.1.14

按ctrl+c 可以停止ping命令。可以看到虚拟机ubuntu可以正常ping通开发板。

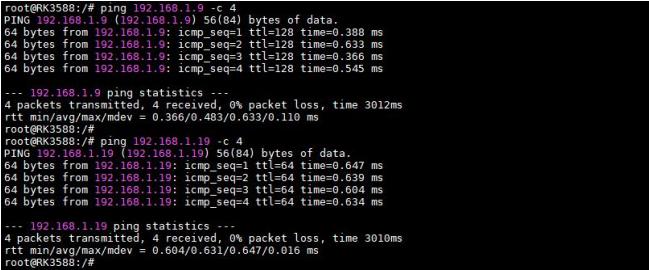

最后在开发板分别使用以下命令来ping windwos和ubutnu如下图所示：

ping 192.168.1.9 -c 4

ping 192.168.1.19 -c 4

这里的-c表示的是ping的次数，开发板可以正常ping通windows和ubuntu。

2.3其他测试

2.3.1 windows 端测试

2.3.1.1 ssh连接开发板测试

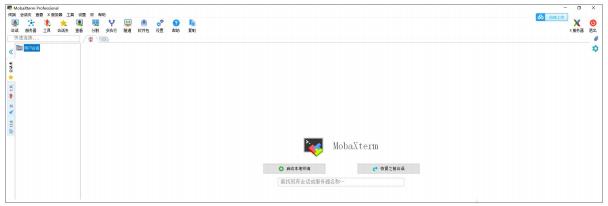

使用MobaXterm软件来测试ssh的连接，打开软件之后如下图所示：

点击上方菜单栏中的会话选项，

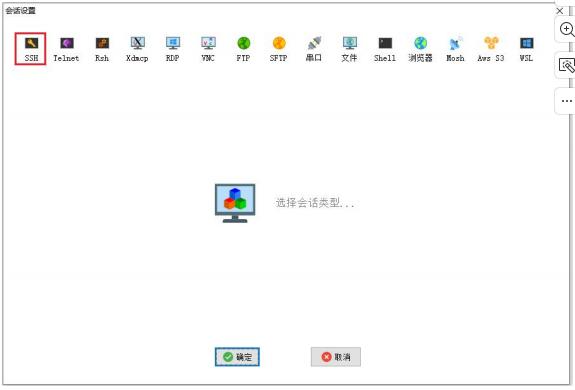

之后会弹出会话选择窗口如下图所示：

选择第一个 ssh 会话，会弹出以下页面，

在远程主机这里输入在上一小节得到的开发板 ip 地址，作者这里为 192.168.1.14，然后选

中指定用户名字，输入 root，

在远程主机这里输入在上一小节得到的开发板 ip 地址，作者这里为 192.168.1.14，然后选

中指定用户名字，输入 root，

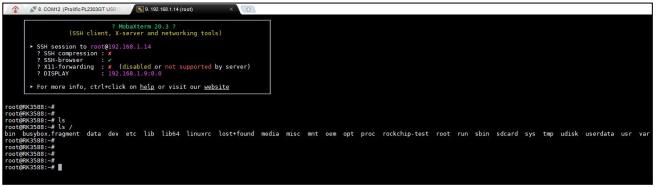

输入密码之后，点击回车，我们就会进入开发板的用户终端如下图所示：

2.3.1.2 sftp 连接开发板测试

使用 sftp 可以实现 windows 和开发板直接进行文件的互传。我们使用 MobaXterm 软件来

测试 ssh 的连接，打开软件之后如下图所示：

点击上方菜单栏中的会话选项，

选择第八个 sftp 会话，会弹出以下页面，

在远程主机这里输入我们在上一小节得到的开发板 ip 地址，作者这里为 192.168.1.14，用

户名输入 root

填写好之后，点击确定选项，进入以下界面，输入密码 rockchip（由于这里是 buildroot 文

件系统，密码已经确定，若是烧写的其它系统根据自己设置或者默认的输入即可）

输入密码之后，点击回车，就会进入开发板的用户终端如下图所示：

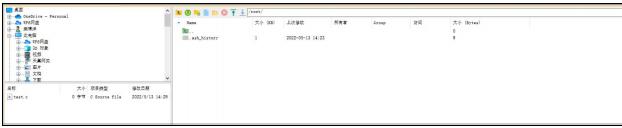

然后我们测试传输一个文件，如下图所示 test.c 文件传输成功

至此，我们的 sftp 测试成功。

2.3.2 ubuntu 端测试

2.3.2.1 ssh 连接开发板测试

在 windows 端是通过软件来进行的 ssh 连接，所以在 ubuntu 我们要先安装 ssh 工具，具体

步骤如下，首先打开终端，输入以下命令来安装 ssh

sudo apt-get install openssh-server

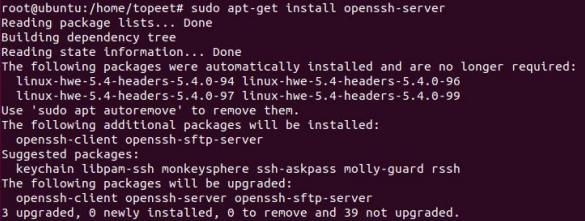

安装过程如下图所示：

然后使用以下命令来通过 ssh 连接开发板

ssh root@192.168.1.14

这里 root 为登录的用户名。@后为对应的 ip 地址,使用命令如下图所示:

首先会询问我们是否连接，在这里输入 yes，随后会提示输入对应的密码，

对应的 buildroot 文件系统密码为 rockchip，输入密码之后点击确定即可来到文件系统终端

2.3.2.2 tftp 连接开发板测试

tftp 是一个简单的基于 udp 的文本文件传输协议，我们本小节来进行 tftp 测试。

首先，来到虚拟机 ubuntu 的 home 目录下，使用以下命令创建文件夹 tftptest 如下图所示：

mkdir tftptest

然后使用以下命令将文件夹的权限修改为 777，如下图所示：

chmod 777 tftptest

安装 tftp-hpa tftpd-hpa，安装过程如下图所示：

apt-get install tftp-hpa tftpd-hpa

安装完成之后，使用以下命令修改配置文件，进入该文件之后如下图所示：

vim /etc/default/tftpd-hpa

对该文件进行修该，修改内容如下，修改完成如下图所示：

TFTP_USERNAME="tftp"

TFTP_DIRECTORY="/home/tftptest/"

TFTP_ADDRESS=":69"

TFTP_OPTIONS="-l-c-s"

保存退出之后，在终端输入以下命令重启 tftpd-hpa 服务，如下图所示：

service tftpd-hpa restart

然后进入 tftptest 目录，使用以下命令创建 test.c 文件如下图所示：

touch test.c

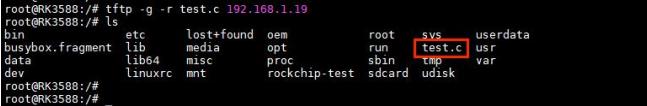

然后来到开发板的终端，使用以下命令来将 ubuntu 虚拟机的 test.c 文件拷贝到开发板如下

图所示：

tftp -g -r test.c 192.168.1.19

出现上图所示的结果说明 tftp 测试成功。
