适用于低功耗计算设备的快速双目视觉SLAM

文章：High-Speed Stereo Visual SLAM for Low-Powered Computing Devices

作者：Ashish Kumar† , Jaesik Park‡ , Laxmidhar Behera

编辑：点云PCL

Code: https://github.com/ashishkumar822/Jetson-SLAM

摘要

本文提出了一种名为Jetson-SLAM的精确且GPU加速的双目视觉SLAM设计。它在NVIDIA低功耗的10W Jetson-NX嵌入式计算机上表现出每秒超过60帧的处理速度，并且在桌面级200W的GPU上，甚至在双目配置和多尺度设置下也能达到每秒超过200帧。贡献主要有三点：

(i) 一种有界校正技术，用于防止在FAST检测中将大量非角点误标为角点，从而提高SLAM的准确性。

(ii) 一种新颖的金字塔剪枝与聚合（PyCA）技术，通过利用GPU设备，在高速处理时提取鲁棒特征，同时抑制冗余特征。PyCA使用我们全新的“每线程多位置剪枝策略”（MLPT）和“线程高效的warp分配方案”（TEWA）来实现Jetson-SLAM在嵌入式设备上的高精度和高速度。

(iii) Jetson-SLAM库通过数据共享机制实现了资源效率，在三个具有挑战性的数据集（KITTI、EuRoC和KAIST-VIO）以及两个高度精确的SLAM后端（Full-BA和ICE-BA）上的实验表明，Jetson-SLAM是目前最快的准确且GPU加速的SLAM系统（如图1所示）。

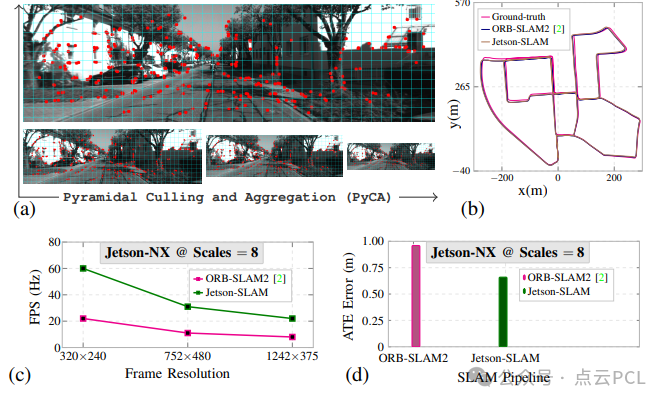

图1：（a）Jetson-SLAM的GPU加速和资源高效的前端-中端设计的输出，（b）输出轨迹，（c）在Jetson-NX嵌入式计算机上的每秒帧数基准测试，（d）在KITTI序列上的SLAM性能。

主要贡献

在视觉SLAM中，速度主要由前端负载决定，这会随着图像分辨率变化而变化，并且在双目模式下加倍。此外，前端提取的特征数量会影响后端负载。因此，我们从头开始开发了一个GPU加速的前端，通过利用嵌入式计算机的片上GPU，以高速产生足够少量但具有影响力的特征。然而，在这一过程中，GPU核心的匮乏成为限制最高速度的瓶颈，而核心使用效率低下会降低GPU吞吐量。我们通过算法和系统开发贡献解决了这一问题，推出了一种高效、精确且资源高效的GPU加速SLAM系统，称为Jetson-SLAM。我们的贡献包括：

a) 有界校正：防止在FAST特征提取中将非角点误分类为角点，产生具有影响力的角点，从而提高SLAM的准确性。

b) 金字塔剪枝与聚合（PyCA）：通过我们提出的“每线程多位置剪枝”（MLPT）和“线程高效的warp分配”（TEWA），即使在GPU核心匮乏的情况下，依然能以高达2000 FPS的速度提供高质量的多尺度特征和高计算效率。

c) Jetson-SLAM的前端-中端-后端设计：开发了一个名为中端的新SLAM组件，负责立体匹配、特征匹配、特征跟踪，并通过数据共享避免在不同SLAM组件之间进行中间结果的CPU-GPU内存传输开销。

尽管我们的贡献集中在前端和系统设计上，但中端和后端性能也得到了提升。Jetson-SLAM在Jetson-NX设备上，即使在VGG深度神经网络的支持下，在双目模式下的八个尺度下，仍能在432×240分辨率下实现每秒超过60帧的速度。这种高速减少了相机旋转时的跟踪失败（视频），并有助于开发仍依赖外部定位系统的自主无人机。

A. 角点检测中的有界校正

在FAST角点检测方法中，每个图像像素周围的一个被称为Bresenham圆的区域（半径为3，长度为16像素）被用于计算连续的暗像素（Nd）和亮像素（Nb）的数量。如果存在至少Pmin个较亮或较暗的像素，中心像素就会被标记为角点。

然而，这一过程会误将许多非角点标记为角点。这样的点实际上是统计上的异常值，类似于噪声或小斑点，它们虽然满足FAST算法的角点检测条件，但由于外观过于相似，无法被立体匹配器有效使用。例如，所有圆周上的像素都可能是亮的，而满足Nb > Pmin，但它们并不是角点。图2a展示了一个这样的例子，而图2b展示了一个实际图像中的类似情况。

问题及解决方案

误分类的角点会将错误传播到SLAM系统的其他部分，因此在检测阶段直接丢弃这些点至关重要。这不仅减少了送入立体匹配器的特征点数量，还降低了匹配时间。为了解决这个问题，作者提出了一种称为“有界校正”的方法，不仅提高了角点质量，还显著提升了Jetson-SLAM的精度。

有界校正的实施

该方法通过对角点检测的条件进行改进，增加了对亮暗像素数量的上下界限制，即修改了原有的规则，使得中心像素的周围像素不能同时全部过亮或过暗。具体来说，Nb和Nd的数量需要满足：Pmin ≤ Nb, Nd ≤ Pmax，其中Pmax被设置为13，保证了角点检测的多样性，同时有效地排除了类似图2a的非角点情况。

这一有界校正的FAST检测输出了一个角点响应矩阵（CRF矩阵），该矩阵随后被PyCA技术利用。

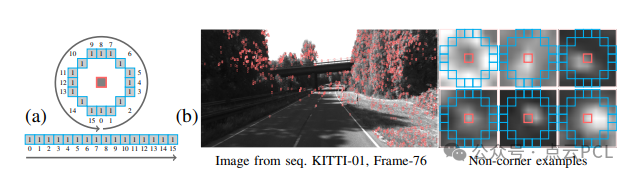

图2：（a）一个非角点，但其Bresenham圆上的所有像素都是亮的[11]，（b）实际图像中被标记为角点的此类点的示例。

B. GPU 基础知识

NVIDIA GPU由流式多处理器（SM）组成，每个SM有多个GPU核心，并配备片上共享内存，具有较低的内存访问成本（MAC）。此外，GPU还具有片外的全局内存，但其内存访问成本较高。

GPU的计算是通过“warp”来执行的，每个warp由32个线程组成，这些线程在同一个SM上同时运行。一个block包含多个warp，这些warp都在同一个SM上执行，即使其他SM处于空闲状态。这是因为一个block内的线程可能需要彼此通信，而如果这些warp在不同的SM上执行，通信只能通过全局内存进行，但全局内存的内存访问成本较高。相比之下，片上共享内存的访问成本较低，但它不能被其他SM访问。

C. 金字塔式剔除与聚合 (PyCA)

PyCA通过特征剔除 (FC) 和金字塔式特征聚合 (PFA) 两个步骤在GPU上以高速度（微秒级）检测鲁棒的特征。FC通过抑制较弱的角点来提取最强的角点，模拟剔除行为；PFA则从多尺度应用FC的结果中提取鲁棒特征。PyCA充分考虑了GPU核心资源的稀缺性，确保不会降低吞吐量。

1. 特征剔除 (FC)

FC通过将角点响应矩阵 (CRF-matrix) 划分为非重叠的单元（像素大小为ch x cw），然后在每个单元内垂直和水平方向上剔除特征。

* 垂直特征剔除：通过遍历单元的每一列，记录每列的最大响应。为此，PyCA提出了"多位置每线程剔除"（MLPT），将单元的垂直尺寸划分为块，并由每个线程处理一部分，从而减少所需的线程数。这与其他方法相比更高效，特别是在核心资源有限的GPU设备上，如Jetson-NX。

* 水平特征剔除：在完成垂直剔除后，水平方向上的剔除使用与垂直剔除类似的MLPT方法。不同的是，水平剔除时由于内存布局的不同，无法实现内存合并，但通过减少内存事务的次数，仍能提高效率。

* 线程高效的warp分配 (TEWA)：传统的线程分配方式会导致线程浪费，特别是在较小单元中。TEWA通过将多个单元分配给一个线程块来提高warp效率，从而减少线程浪费和内存开销，提高GPU的整体吞吐量。

2. 金字塔式特征聚合 (PFA)

PFA是PyCA的最终步骤，它在图像金字塔的每个尺度上处理通过FC检测到的特征。该步骤通过减少特征数量，降低特征匹配和立体匹配的计算量，从而降低整体运行时间，同时保持SLAM的准确性。

PFA的动机有两个：

* 多尺度设置：多尺度特征在SLAM中至关重要，因为它影响跟踪、定位和映射的精度。投影到原始尺度 (s0) 的特征因其跨尺度的一致性和独特性，需要优先处理。

* 特征匹配冲突：投影后的特征可能彼此接近，导致特征匹配器和立体匹配器出现混淆，同时增加计算时间。PFA通过消除这些冲突，减少了前端（特征提取）、中端（立体匹配、跟踪）和后端（优化）的计算量。

PFA包含三个步骤：

1. 将所有关键点投影到原始尺度，并在一个三维矩阵中存储它们的响应。

2. 为每个关键点计算两个指标：跨尺度的角点响应之和 (kr) 和检测到的尺度总数 (kl)。

3. 对这些指标进行非最大抑制 (NMS)，仅在每个关键点附近的3x3窗口内稀疏地执行，以节省大量计算。

PFA在GPU上运行，避免了CPU和GPU之间的内存传输，提升了效率，特别是在核心资源有限的设备上如Jetson。

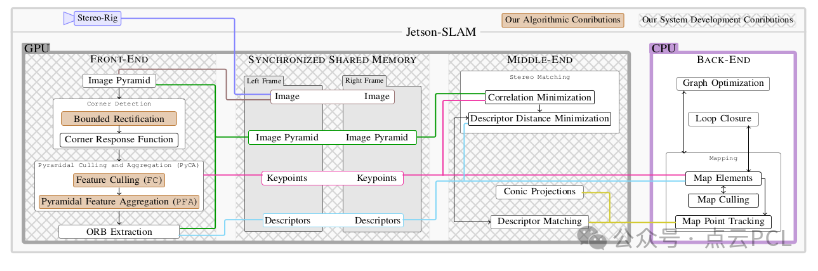

图3：Jetson-SLAM设计，重点展示了我们的贡献，包括边界修正、PyCA、同步共享内存 (SSM) 和中端 (Middle-end)。Jetson-SLAM通过利用这些技术，在多尺度立体场景下实现了高速和资源效率。

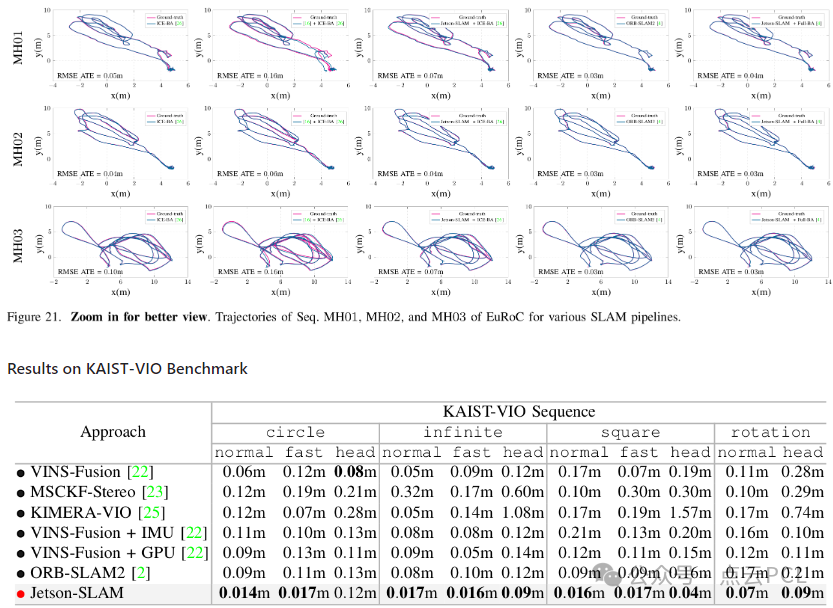

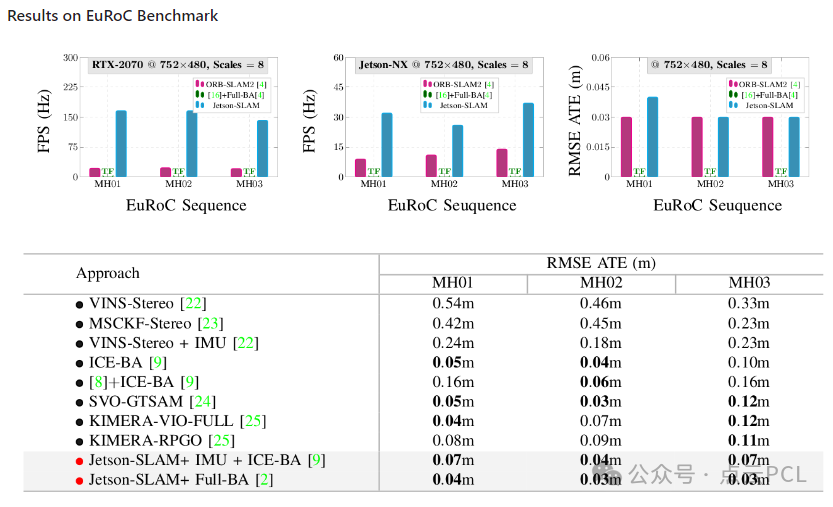

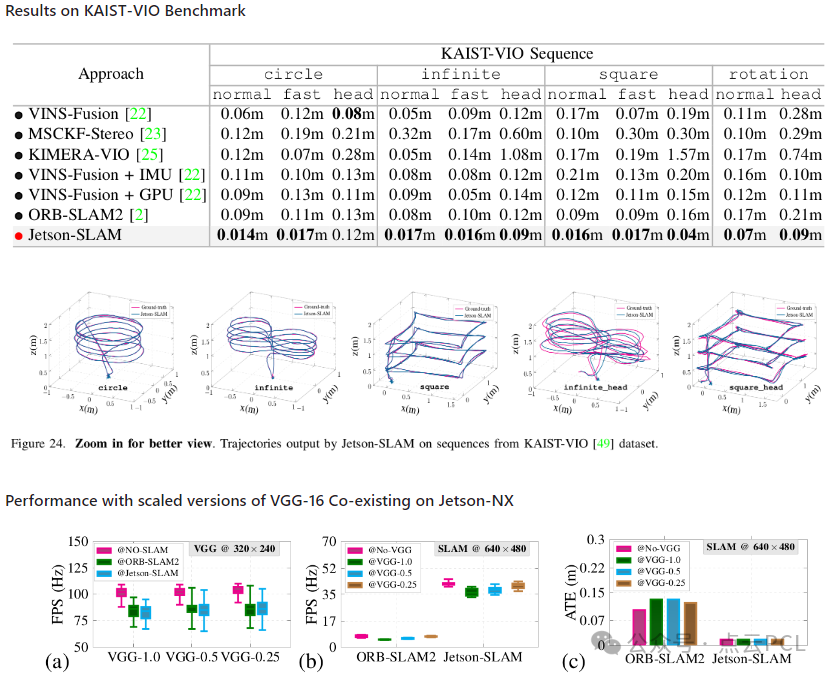

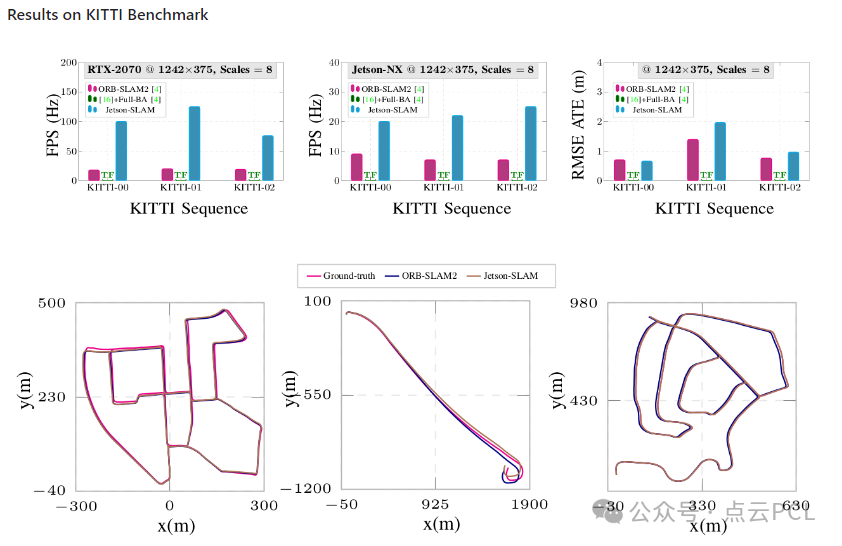

实验

总结

本文提出了一种面向低功耗计算设备的资源高效且精确的GPU加速Jetson-SLAM系统，提出了边界修正技术，以防止在FAST角点检测过程中将非角点误判为角点；同时提出了Pyramidal Culling and Aggregation (PyCA)，该方法能够在多尺度和立体场景下以极高的速度提取高质量特征。PyCA基于我们的特征剔除 (FC)、金字塔特征聚合 (PFA)、**多位置单线程剔除 (MLPT)和线程高效的Warp分配 (TEWA)技术。我们还设计了视觉SLAM中的中端 (Middle-end)**模块，并开发了一个Jetson-SLAM库，该库利用同步共享内存来实现资源效率。Jetson-SLAM表现出极高的帧率，适合现代具有多个子系统的自主机器人系统。即使在多尺度和立体场景下，Jetson-SLAM在Jetson设备上也大幅超越了许多知名的SLAM方法。
