DHCP原理最全详解

第一步:发现阶段-

首次接入网络的DHCP客户端以广播方式发送DHCP DISCOVER报文(目的IP地址为255.255.255.255)给同一网段内的所有设备(包括DHCP服务器或中继)。DHCP DISCOVER报文中携带了客户端的MAC地址(chaddr字段)、需要请求的参数列表选项(Option55)、广播标志位(flags字段)等信息。

第二步:提供阶段

与DHCP客户端位于同一网段的DHCP服务器都会接收到DHCP DISCOVER报文，DHCP服务器选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端.通常，DHCP服务器的地址池中会指定IP地址的租期，如果DHCP客户端发送的DHCP DISCOVER报文中携带了期望租期，服务器会将客户端请求的期望租期与其指定的租期进行比较，选择其中时间较短的租期分配给客户端。通常为单播，某些情况下可以为广播

与DHCP客户端位于同一网段的DHCP服务器都会接收到DHCP DISCOVER报文，DHCP服务器选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端.

通常，DHCP服务器的地址池中会指定IP地址的租期，如果DHCP客户端发送的DHCP DISCOVER报文中携带了期望租期，服务器会将客户端请求的期望租期与其指定的租期进行比较，选择其中时间较短的租期分配给客户端。

通常为单播，某些情况下可以为广播

与DHCP客户端位于同一网段的DHCP服务器都会接收到DHCP DISCOVER报文，DHCP服务器选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端.

通常，DHCP服务器的地址池中会指定IP地址的租期，如果DHCP客户端发送的DHCP DISCOVER报文中携带了期望租期，服务器会将客户端请求的期望租期与其指定的租期进行比较，选择其中时间较短的租期分配给客户端。

通常为单播，某些情况下可以为广播

第三步:这 选择阶段

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一股只接收第一个收到的DHCP OFFER报文然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符(即Option54)和客户端IP地址(即Option50，填充了接收的DHCP OFFER报文中yiaddr字段的IP地址)DHCP客户端广播发送DHCP REQUEST报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址(Option50填充的)分配给客户端使用。

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一股只接收第一个收到的DHCP OFFER报文然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符(即Option54)和客户端IP地址(即Option50，填充了接收的DHCP OFFER报文中yiaddr字段的IP地址)

DHCP客户端广播发送DHCP REQUEST报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址(Option50填充的)分配给客户端使用。

如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一股只接收第一个收到的DHCP OFFER报文然后以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符(即Option54)和客户端IP地址(即Option50，填充了接收的DHCP OFFER报文中yiaddr字段的IP地址)

DHCP客户端广播发送DHCP REQUEST报文通知所有的DHCP服务器，它将选择某个DHCP服务器提供的IP地址，其他DHCP服务器可以重新将曾经分配给客户端的IP地址分配给其他客户端。

当DHCP服务器收到DHCP客户端发送的DHCP REQUEST报文后，DHCP服务器回应DHCP ACK报文，表示DHCP REQUEST报文中请求的IP地址(Option50填充的)分配给客户端使用。

第四步:确认阶段

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP DECLINE报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时,再选择冲突地址进行分配，尽量减少分配出去的地址冲突。当DHCP服务器收到DHCP客户端发送的DHCPREOUEST报文后，如果DHCP服务器由于某些原因(例如协商出错或者由于发送REQUEST过慢导致服务器已经把此地址分配给其他客户端)无法分配DHCP REQUEST报文中Option50填充的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址，DHCP客户端需要重新发送DHCP DISCOVER报文来申请新的IP地址。DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP DECLINE报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时,再选择冲突地址进行分配，尽量减少分配出去的地址冲突。

当DHCP服务器收到DHCP客户端发送的DHCPREOUEST报文后，如果DHCP服务器由于某些原因(例如协商出错或者由于发送REQUEST过慢导致服务器已经把此地址分配给其他客户端)无法分配DHCP REQUEST报文中Option50填充的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址，DHCP客户端需要重新发送DHCP DISCOVER报文来申请新的IP地址。

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址，如果在指定时间内没有收到回应，表示客户端可以使用此地址。如果收到了回应，说明有其他终端使用了此地址，客户端会向服务器发送DHCP DECLINE报文，并重新向服务器请求IP地址，同时，服务器会将此地址列为冲突地址。当服务器没有空闲地址可分配时,再选择冲突地址进行分配，尽量减少分配出去的地址冲突。

当DHCP服务器收到DHCP客户端发送的DHCPREOUEST报文后，如果DHCP服务器由于某些原因(例如协商出错或者由于发送REQUEST过慢导致服务器已经把此地址分配给其他客户端)无法分配DHCP REQUEST报文中Option50填充的IP地址，则发送DHCP NAK报文作为应答，通知DHCP客户端无法分配此IP地址，DHCP客户端需要重新发送DHCP DISCOVER报文来申请新的IP地址。

DHCP客户端收到DHCP ACK报文，会广播发送免费ARP报文，探测本网段是否有其他终端使用服务器分配的IP地址

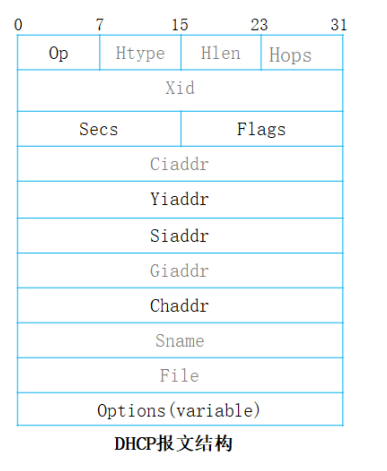

Op(op code):

表示报文的类型，取值为1或2，含义如下: (1).客户端请求报。 (2).服务器响应报文。

Secs(seconds):

由客户端填充，表示从客户端开始获得IP地址或IP地址续后所使用了的秒数，缺省值为3600s

Flags:

客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。最高位为0时请求发送单播响应，最高位为1时请求发送广播响应

Yiaddr (your client ip address):

表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段

Siaddr(server ip address):

DHCP服务器的IP地址Chaddr(client hardware address):客户端的MAC地址

Options:

DHCP通过此字段包含了服务器分配给终端的配置信息Htype(hardware type):表示硬件地址的类型

Hlen(hardware length):

表示硬件地址的长度

Hops (hops):

表示当前DHCP报文经过的DHCP Relay数目。该字段由客户端设置为0，每经过一个DHCP Relay时，该字段加1。此字段的作用是限制DHCP报文所经过的DHCP Relay数目

Xid:

表示DHCP客户端选取的随机数，使DHCP服务器的回复与DHCP客户端的报文相关联

Sname(server host name):

表示客户端获取配置信息的服务器名字。此字段由DHCP服务器填写，是可选的。如果填写，必须是一个以0结尾的字符串

File(file name):

表示客户端启动DHCP相关配置的文件名。此字段由DHCP服务器填写，随着DHCP地址分配的同时下发至客户端。本字段是可选的，如果填写，必须是一个以0结尾的字符串

DHCP报文中Options字段

为可变长度字段，最多为312Byte，此字段包含了DHCP报文类型，服务器分配给终端的配置信息，如网关IP地址，DNS服务器的IP地址，客户端可以使用!P地址的有效租期等信息

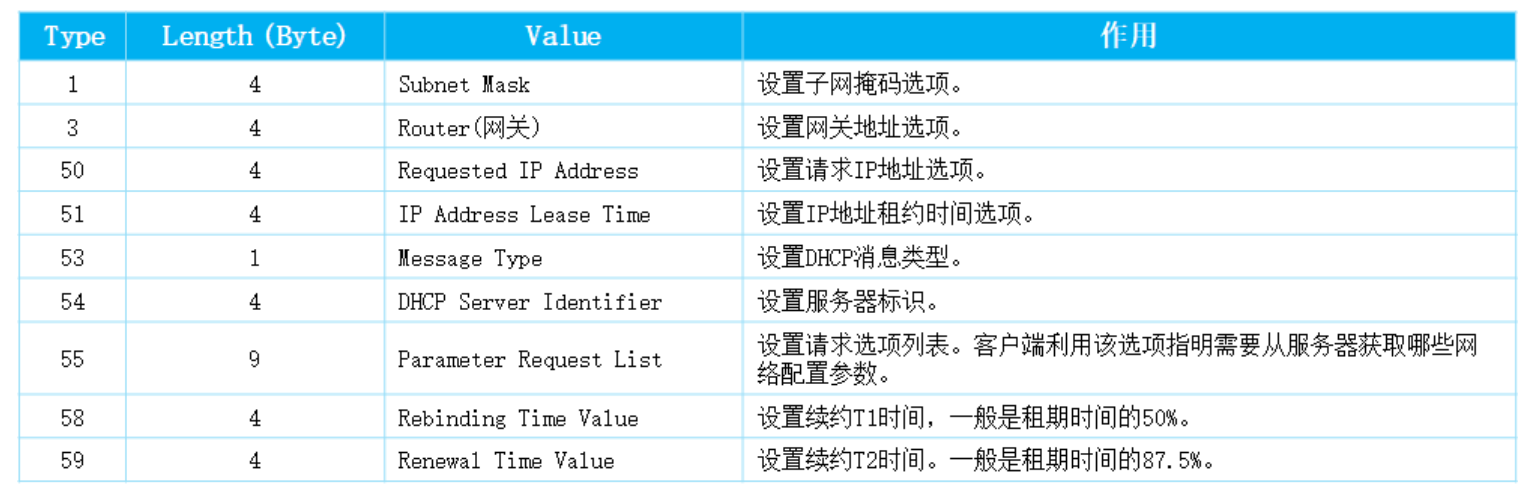

Options字段

由Type、Length和Value三部分组成。其中Type字段取值范围1~255.

Option 82称为中继代理信息选项

Option 82中可以包含最多255个Sub-0ption，若定义了Option82，至少要定义一个Sub-Option。DHCP中继或DHCP Snooping设备接收到DHCP客户端发送给DHCP服务器的请求报文后，在该报文中添加Option82，并转发-给DHCP服务器。管理员可以从Option82中获得DHCP客户端的信息，例如DHCP客户端所连接交换机端口的VLANID、二层端口号、中继设备的MAC地址等

Option 82中可以包含最多255个Sub-0ption，若定义了Option82，至少要定义一个Sub-Option。

DHCP中继或DHCP Snooping设备接收到DHCP客户端发送给DHCP服务器的请求报文后，在该报文中添加Option82，并转发-给DHCP服务器。管理员可以从Option82中获得DHCP客户端的信息，例如DHCP客户端所连接交换机端口的VLANID、二层端口号、中继设备的MAC地址等

Option 82中可以包含最多255个Sub-0ption，若定义了Option82，至少要定义一个Sub-Option。

DHCP中继或DHCP Snooping设备接收到DHCP客户端发送给DHCP服务器的请求报文后，在该报文中添加Option82，并转发-给DHCP服务器。管理员可以从Option82中获得DHCP客户端的信息，例如DHCP客户端所连接交换机端口的VLANID、二层端口号、中继设备的MAC地址等

Option 43称为厂商特定信息选项

DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option 43信息的DHCP请求报文(Option 55中带有Option43参数)后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。在WLAN组网中，AP作为DHCP客户端，DHCP服务器可以为AP指定AC的IP地址，以方便AP与AC建立连接

DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option 43信息的DHCP请求报文(Option 55中带有Option43参数)后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。

在WLAN组网中，AP作为DHCP客户端，DHCP服务器可以为AP指定AC的IP地址，以方便AP与AC建立连接

DHCP服务器和DHCP客户端通过Option 43交换厂商特定的信息。当DHCP服务器接收到请求Option 43信息的DHCP请求报文(Option 55中带有Option43参数)后，将在回复报文中携带Option 43，为DHCP客户端分配厂商指定的信息。

在WLAN组网中，AP作为DHCP客户端，DHCP服务器可以为AP指定AC的IP地址，以方便AP与AC建立连接

DHCP DISCOVER:

DHCP客户端首次登录网络时进行DHCP交互过程发送的第一个消息，用来寻找DHCP服务器。

DHCP OFFER:DHCP

服务器用来响应DHCP DISCOVER消息，此消息携带了各种配置信息。

DHCP REQUEST:DHCP

客户端广播请求回应DHCP服务器OFFER消息;DHCP客户端重启广播确认之前的IP地址等配置信息;续租。

DHCP DECLINE:

当客户端发现服务器分配给它的IP地址发生冲突时会通过发送此消息来通知服务器

DHCP ACK:DHCP

服务器对客户端的DHCP REQUEST消息的确认响应消息

DHCP NAK:

服务器对客户端的DHCP REQUEST消息的拒绝响应消息。

DHCP RELEASE:

客户端可通过发送此消息主动释放服务器分配给它的IP地址。

DHCP INFORM:DHCP

客户端获取IP地址后，如果需要向DHCP服务器获取更为详细的配置信息(网关地址、DNS服务器地)则向DHCP服务器发送DHCPINFORM请求消息址

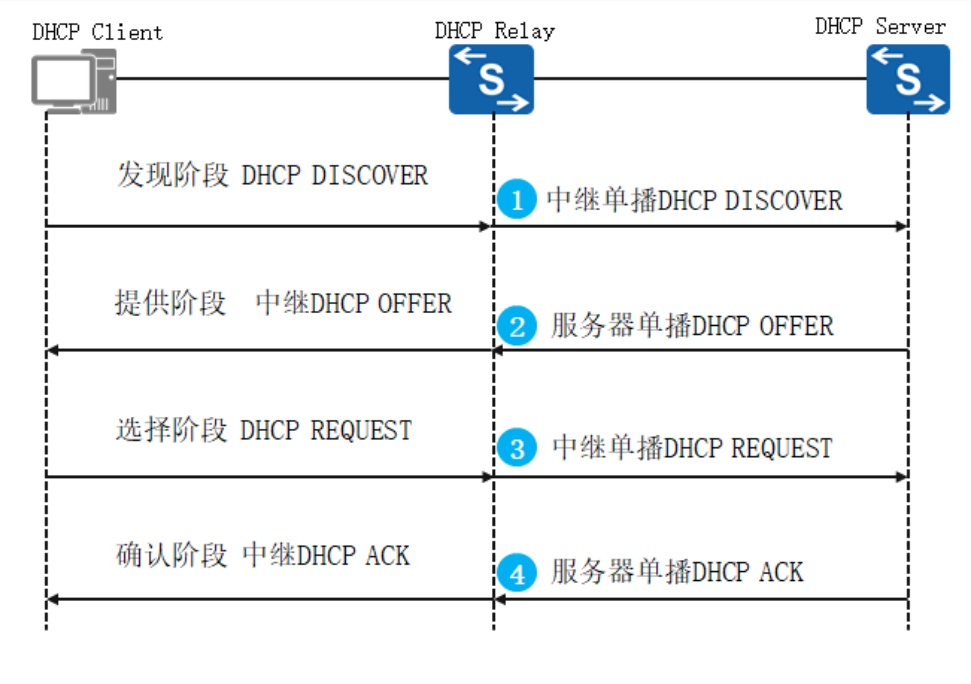

检查DHCP报文中的hops字段，如果大于16，则丢弃DHCP报文；否则，将hops字段加1（表明经过一次DHCP中继），并继续下面的操作。

检查DHCP报文中的giaddr字段。如果是0，将giaddr字段设置为接收DHCP DISCOVER报文的接口IP地址。如果不是0，则不修改该字段，继续下面的操作。

将DHCP报文的目的IP地址改为DHCP服务器或下一跳中继的IP地址，源地址改为中继连 接客户端的接口地址，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。

如果DHCP客户端与DHCP服务器之间存在多个DHCP中继，后面的中继接收到DHCP DISCOVER报文的处理流程同前面所述。

第二步：提供阶段

DHCP服务器接收到DHCP DISCOVER报文后，选择与报文中giaddr字段为同一网段的地址池，并为客户端分配IP地址等 参数，然后向giaddr字段标识的DHCP中继单播发送DHCP OFFER报文。 DHCP中继收到DHCP OFFER 报文后，会进行如下处理：

DHCP服务器接收到DHCP DISCOVER报文后，选择与报文中giaddr字段为同一网段的地址池，并为客户端分配IP地址等 参数，然后向giaddr字段标识的DHCP中继单播发送DHCP OFFER报文。

DHCP中继收到DHCP OFFER 报文后，会进行如下处理：

检查报文中的giaddr字段，如果不是接口的地址，则丢弃该报文；否则，继续下面的操作 DHCP中继检查报文的广播标志位。如果广播标志位为1，则将DHCP OFFER报文广播发送给 DHCP客户端；否则将DHCP OFFER报文单播发送给DHCP客户端

检查报文中的giaddr字段，如果不是接口的地址，则丢弃该报文；否则，继续下面的操作

DHCP中继检查报文的广播标志位。如果广播标志位为1，则将DHCP OFFER报文广播发送给 DHCP客户端；否则将DHCP OFFER报文单播发送给DHCP客户端

DHCP服务器接收到DHCP DISCOVER报文后，选择与报文中giaddr字段为同一网段的地址池，并为客户端分配IP地址等 参数，然后向giaddr字段标识的DHCP中继单播发送DHCP OFFER报文。

DHCP中继收到DHCP OFFER 报文后，会进行如下处理：

检查报文中的giaddr字段，如果不是接口的地址，则丢弃该报文；否则，继续下面的操作

DHCP中继检查报文的广播标志位。如果广播标志位为1，则将DHCP OFFER报文广播发送给 DHCP客户端；否则将DHCP OFFER报文单播发送给DHCP客户端

第四步:确认阶段

中继接收到来自服务器的DHCP ACK报文的处理过程同“第四步：确认阶段”
