Power BI 实现层级图表的三种方式

wujunmin

发布于 2025-02-10 16:46:41

2980

文章被收录于专栏：wujunminwujunmin

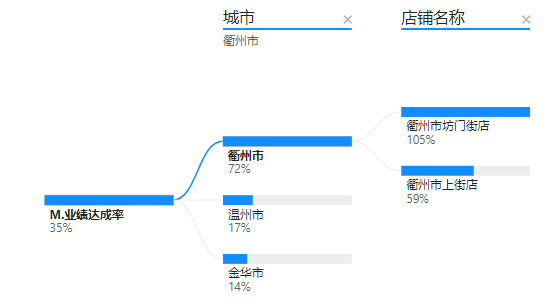

所谓层级图表是一种分支结构，例如以下分解树同时展示了城市和店铺两个层级。

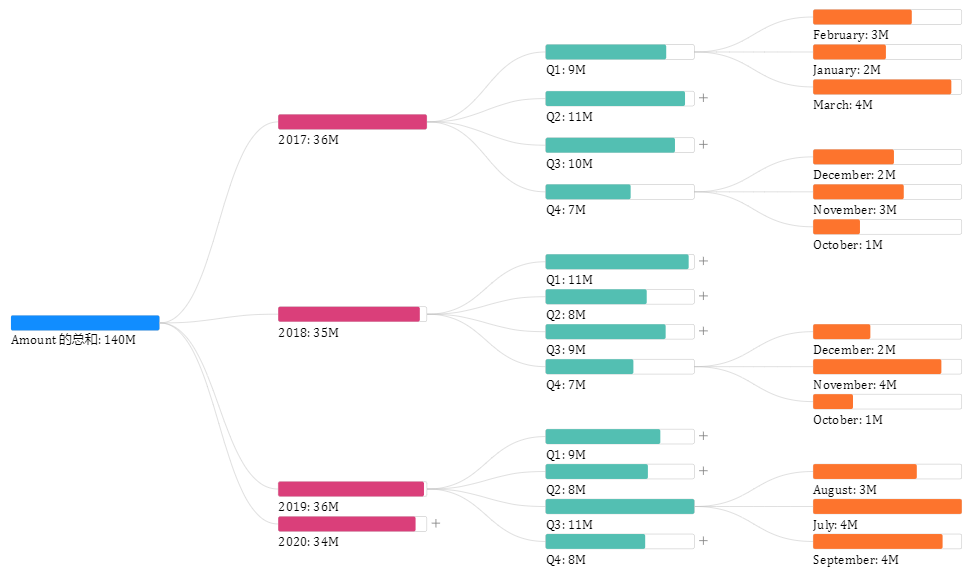

上方是内置的分解树，采总近日介绍了一款第三方的分解树，功能也非常强大。

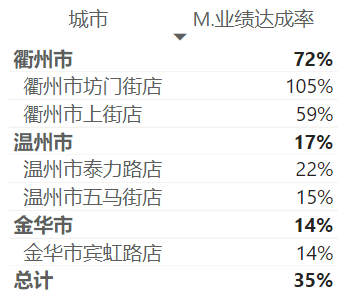

第二种多层级显示的视觉对象是矩阵，矩阵的行拖入多个维度，打开总计可以双层或者多层同时展示。

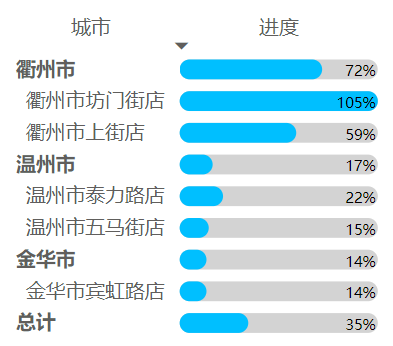

借助SVG可以把矩阵的值变为表格嵌入型图表：

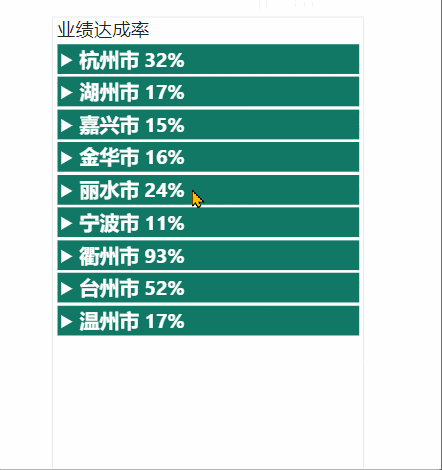

第三种是昨天分享的《Power BI DAX制作折叠与展开效果》的深化应用，文本效果如下：

实现的原理依然是这五行度量值：

M.HTML1 =
"<details>
<summary>主信息</summary>
<p>展开的明细信息</p>
</details>"

本例在<summary>放入城市维度，在<p>放入店铺维度，完整度量值如下：

M.HTML9 =
"<details style='font-size: 20px;'>
  <summary style='padding-left: 0.2em;font-weight: bold;background-color: rgb(17, 120, 101);color: white;display: list-item;'>" &
    SELECTEDVALUE('店铺资料'[城市]) & " "
    & FORMAT ( [M.业绩达成率], "0%" ) & "</summary>
  <p style='padding-left: 2em;'>"
    & CONCATENATEX (
        VALUES ( '店铺资料'[店铺名称] ),
        [店铺名称] & " <span style='color:"
            & IF ( [M.业绩达成率] >= 1, "black", "red" ) & "'>"
            & FORMAT ( [M.业绩达成率], "0%" ) & "</span>",
        "<br>",
        [M.业绩达成率], DESC
    ) & "
  </p>
</details>"

HTML Content视觉对象如下设置：
