刨根问底：NVMe 从哪里来，到哪里去？

全文概览

文章深入分析NVMe技术的发展现状、市场趋势以及未来规划。

首先，介绍自NVMe 2.0规范发布以来，企业级SSD出货量的增长情况，并预测了未来几年内不同接口类型的硬盘出货量变化。详细列出了消费级和企业级NVMe SSD的出货量数据，突显了NVMe技术在消费者和企业市场的普及与增长。概述NVMe技术标准更新历程，包括新批准的技术提案和已经标准化的规格，展示了NVMe生态系统不断演进的技术栈。还提到了NVMe技术在安全性、可扩展性、服务质量等方面的增强特性，以及对未来技术发展的展望，如支持新兴技术和提高系统可靠性

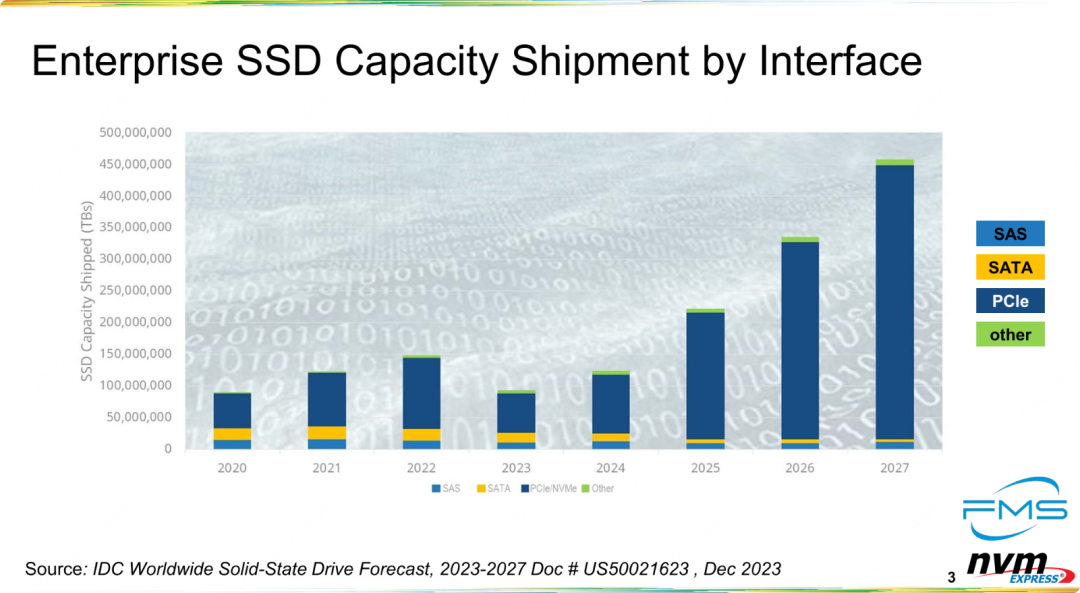

企业级固态硬盘（SSD）容量出货情况

从2020年到2027年，企业级SSD的出货容量整体呈上升趋势。其中：

• SAS接口的出货量则较少，且相对平稳，显示出较为稳定的需求
• PCIe/NVMe接口的出货量逐步上升，预计到2027年将占据较大的市场份额
• SATA接口的出货量逐渐减少

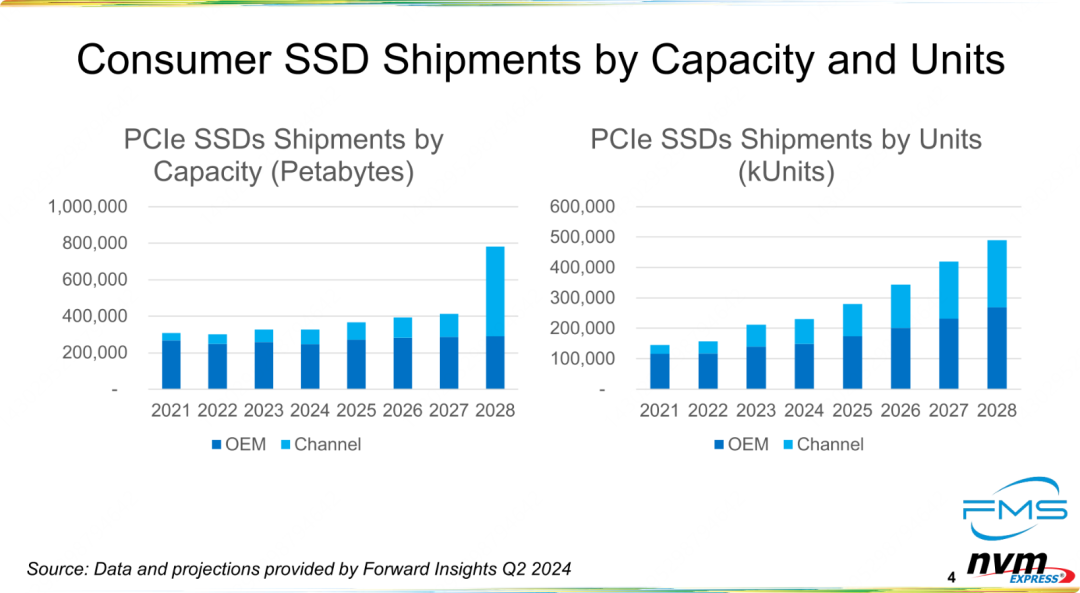

左侧的图表中，显示了按容量出货的PCIe SSD，其中OEM（原始设备制造商）和Channel（渠道）出货量分别用不同的蓝色条形图表示。可以看出，从2021年到2028年，出货量呈逐年上升趋势，尤其是在2027年和2028年，出货量出现显著增长。

右侧的图表中，展示了按单位数出货的PCIe SSD，同样分为OEM和Channel的出货量。左侧和右侧的趋势相似，显示出PCIe SSD在未来几年内，尤其到2027年和2028年，预计出货量将大幅增加。

区分 NVMe 和 PCIe

理解NVMe协议：

NVMe（Non-Volatile Memory Express）是一种高性能、高带宽、低延迟的存储协议，专门为固态硬盘（SSD）设计，特别是在使用基于非易失性存储器（如NAND闪存）作为存储介质的情况下。它是通过与主机和存储设备之间的连接接口来优化数据传输，以最大化现代存储介质的性能。

NVMe协议的关键优势是其低延迟和高带宽，因为它能够减少存储设备与计算机之间的通信瓶颈，从而为存储设备提供更快速的数据访问。这使得它比传统的SATA和SAS协议更适用于高性能计算（HPC）、云计算、大数据分析等要求高速存储的应用场景。

NVMe的发展基础：

NVMe协议的诞生，源自于对更高效、低延迟存储协议的需求。传统的硬盘驱动器（HDD）使用SATA（Serial ATA）和SAS（Serial Attached SCSI）接口，这些接口设计主要是为了机械硬盘（HDD）设计的，并不能充分利用固态硬盘（SSD）的速度优势。SSD相比HDD提供了更快的存取速度，因此需要一种新的协议来打破存储性能的瓶颈。

NVMe协议是为了充分发挥闪存（如NAND）性能而设计的，它直接利用了现代计算机主板上提供的PCI Express（PCIe）接口。PCIe本身提供了高速的数据通道，可以直接与主板的CPU进行通信，从而避免了传统接口的延迟。

NVMe与PCIe的关系：

NVMe协议和PCIe之间的关系密切。PCIe（Peripheral Component Interconnect Express）是计算机主板上常用的高速连接接口，它用于连接各种硬件设备，包括显卡、网络卡、存储控制器等。PCIe提供高速的数据传输通道，具有极低的延迟，是现代计算机存储设备的理想连接方式。

NVMe协议正是为了充分利用PCIe的高带宽和低延迟特性而开发的。换句话说，NVMe是一种存储协议，专门为通过PCIe接口连接的SSD设计。与传统的SATA或SAS相比，NVMe使用PCIe接口的优势，能够大幅提升数据传输速度，并且具有更高的并发性。

NVMe+PCIe：

1. 性能和延迟： PCIe提供了高速的数据传输通道，而NVMe协议则通过优化存储设备的操作，使得固态硬盘能够充分利用PCIe接口的优势，实现更低的延迟和更高的吞吐量。因此，当谈到高性能存储时，NVMe和PCIe是同时出现的。
2. NVMe依赖于PCIe： NVMe协议是专门为PCIe设计的存储协议，它利用了PCIe接口的并行性和带宽，使得数据在存储设备和主机之间传输时效率更高。这意味着，NVMe SSD通常需要PCIe插槽才能正常工作。
3. 广泛的应用： 随着技术的发展，NVMe协议逐渐成为高性能存储的主流标准，而PCIe接口广泛应用于各种现代计算机和服务器中。两者结合，为存储设备提供了无与伦比的速度和效率。

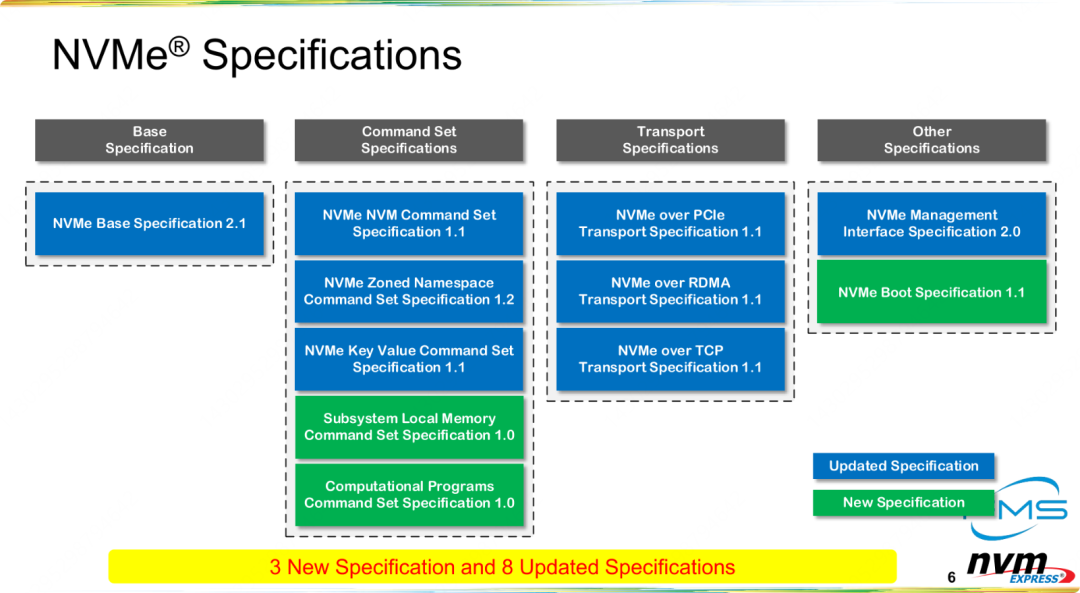

图表列出了NVMe的最新规范，并将它们划分为四个主要类别。每个类别下有不同的规范，其中有三项是新发布的规范，另外八项则是已经更新的版本。这些规范涉及基础规范、命令集规范、传输规范以及其他相关规范，分别对应不同的技术需求和应用场景。

NVMe的不同规范，分为四个主要部分：

1. Base Specification（基础规范）
   • NVMe Base Specification 2.1（新规范）
2. Command Set Specifications（命令集规范）
   • NVMe NVM Command Set Specification 1.1（更新规范）
   • NVMe Zoned Namespace Command Set Specification 1.2（更新规范）
   • NVMe Key Value Command Set Specification 1.1（更新规范）
   • Subsystem Local Memory Command Set Specification 1.0（新规范）
   • Computational Programs Command Set Specification 1.0（新规范）
3. Transport Specifications（传输规范）
   • NVMe over PCIe Transport Specification 1.1（更新规范）
   • NVMe over RDMA Transport Specification 1.1（更新规范）
   • NVMe over TCP Transport Specification 1.1（更新规范）
4. Other Specifications（其他规范）
   • NVMe Management Interface Specification 2.0（更新规范）
   • NVMe Boot Specification 1.1（新规范）

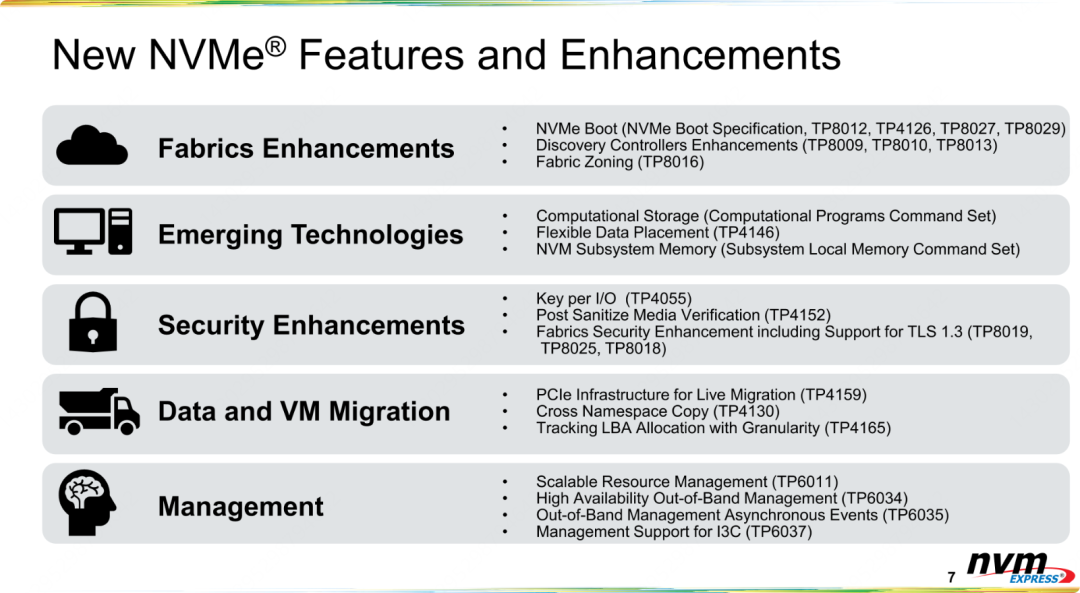

图表详细列出了NVMe规范中新添加的特性和增强功能，包括网络优化、安全性提升、数据迁移支持、新兴技术和管理功能。

主要的增强内容涉及到如计算存储、灵活的数据放置、基于密钥的输入输出控制、以及支持更高版本TLS 1.3的安全协议增强等。这些新特性和增强使NVMe的使用场景更加广泛，并提高了其在数据管理、虚拟化和存储方面的能力。

NVMe Boot 规范

• 新 NVMe Express Boot 规范
  • 该规范定义了从NVMe技术启动的结构和指南。
  • 尽管规范涵盖了所有传输方式，但当前的规范仅描述了适用于NVMe/TCP技术的机制。
• 近期增强功能
  • 标准化了在NBFT（网络启动固件表）中显示的UUID格式。
  • 增加了对IPv4/IPv6 DHCP标识符的支持。
  • 改进了常见子系统连接失败的错误代码。

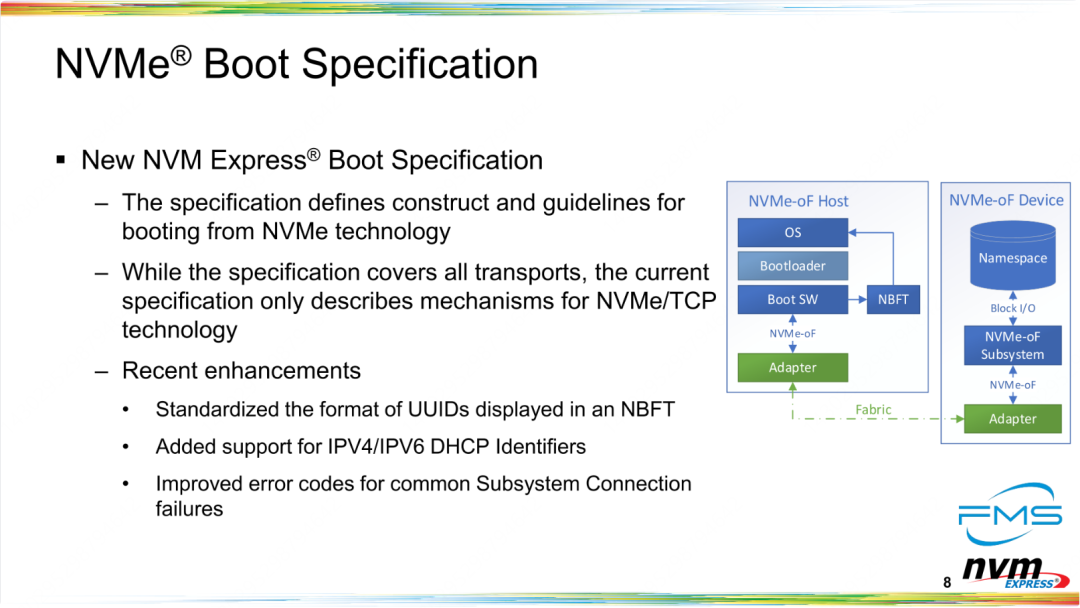

图示： 图示展示了 NVMe-oF 主机和设备的结构。在主机端，包含了操作系统（OS）、引导加载程序（Bootloader）、启动软件（Boot SW）、NBFT以及适配器（Adapter）；在设备端，展示了命名空间（Namespace）、块I/O（Block I/O）以及适配器（Adapter）。

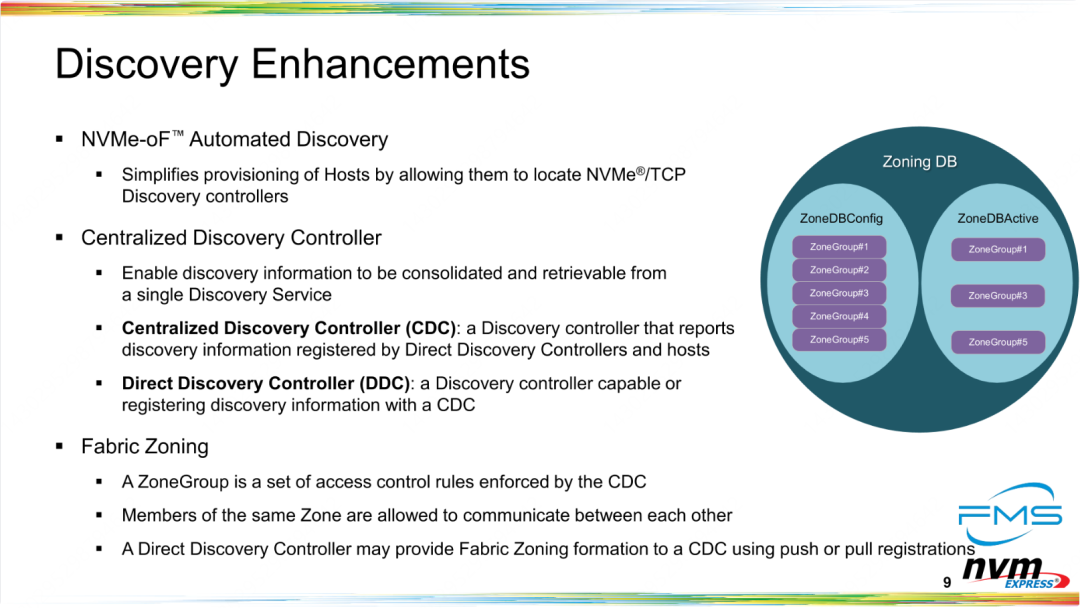

新增特性

• NVMe-oF™ 自动发现
  • 通过允许主机定位NVMe®/TCP发现控制器，简化了主机的配置过程。
• 集中式发现控制器
  • 使得发现信息可以从单一的发现服务中整合并提取。
  • 集中式发现控制器（CDC）一种发现控制器，报告由直接发现控制器和主机注册的发现信息。
  • 直接发现控制器（DDC）一种能够或用于将发现信息注册到CDC的发现控制器。
• Fabric Zoning（网络区域化）
  • ZoneGroup 是由CDC强制执行的一组访问控制规则。
  • 同一Zone内的成员可以相互通信。
  • 直接发现控制器可能通过推送或拉取注册方式将Fabric Zoning配置信息提供给CDC。

图示： 图示展示了ZoneDB，包括ZoneDBConfig和ZoneDBActive。每个ZoneDB中包含多个ZoneGroup（如ZoneGroup#1，ZoneGroup#2等）。

实时迁移功能

• 提供的构建模块：
  • 提供了一些构建模块，使得系统能够实现将主机从一个NVMe子系统迁移到另一个NVMe子系统的能力。

迁移步骤：

1. Pre-Copy Phase（预复制阶段）主机操作：
   • 请求控制器跟踪已附加命名空间的LBA（逻辑块地址）变化（脏LBA）。
   • 迁移已附加命名空间的分配LBA。
   • 迁移脏LBA。
2. Stop-and-Copy Phase（暂停并复制阶段）主机操作：
   • 请求控制器暂停，导致所有命令完成。
   • 迁移任何剩余的脏LBA。
3. Post-Copy Phase（后复制阶段）主机操作：
   • 迁移控制器状态。
   • 恢复迁移后的控制器。

Note

关于数据实时迁移的场景需求和问题意识，Samsung 在其 SSD产品技术报道中曾有过介绍，详见：Samsung：支持在线迁移的SSD

资源弹性管理

• 定义一个标准框架：
  • 用于动态构建、配置和提供从“基础”NVMe子系统中导出的NVMe子系统，基础NVMe子系统包括了底层物理资源。
• 新管理命令：
  • 创建和管理导出的NVMe子系统。
  • 管理导出的命名空间（Exported Namespaces）。
  • 管理导出的端口（Exported Ports）。
• 管理主机访问：
  • 使用“允许主机列表（Allowed Host List）”来管理主机对导出NVMe子系统的访问权限。

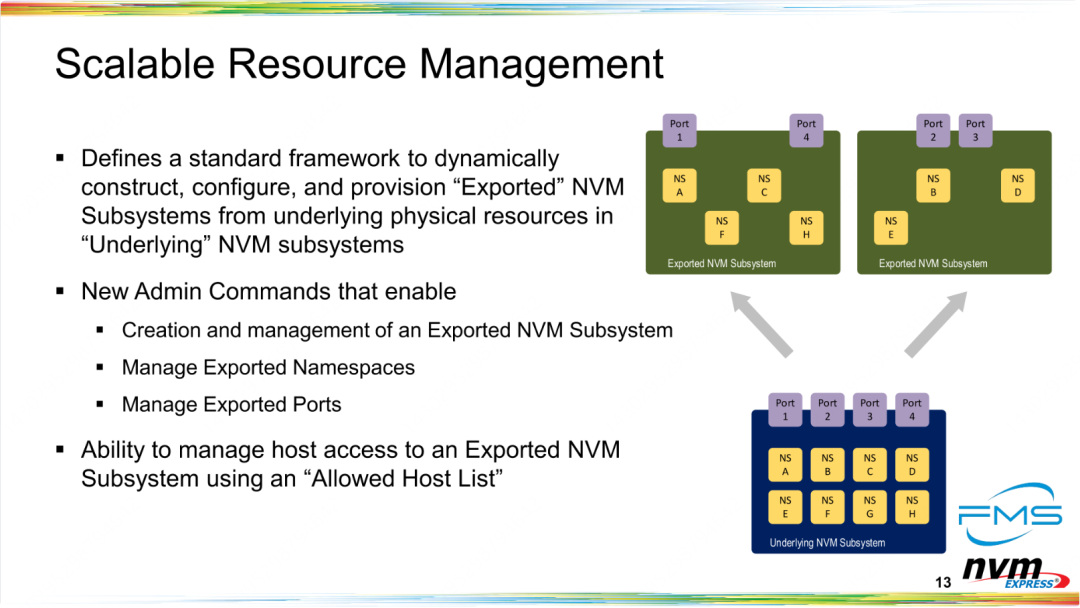

图示： 图示展示了底层NVMe子系统和导出NVMe子系统的关系。每个导出NVMe子系统通过端口和命名空间进行连接，允许通过物理资源（例如命名空间）对底层子系统进行管理和访问。

Note

不专业的理解，该框架能够实现子系统类似API接口的快速挂载，从而能将资源灵活分配给有需要的子系统。

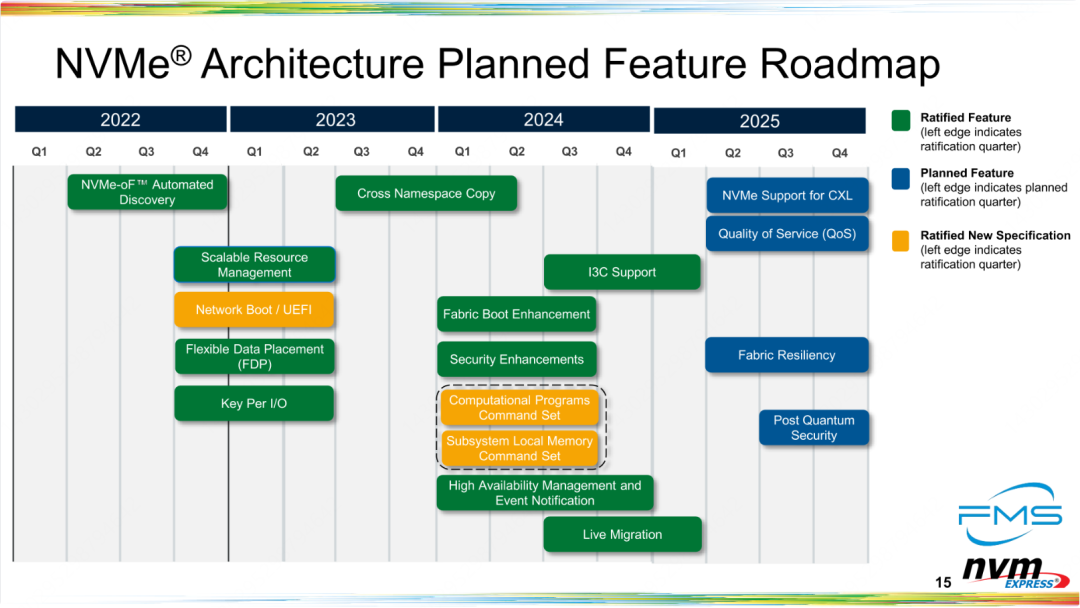

NVMe 协议功能路线图

图清晰地展示了NVMe协议在未来几年的发展规划。它列出了各个功能的时间节点，包括已经认证的功能、计划中的功能以及正在发展的新规范。随着时间的推移，NVMe协议将持续改进，新增支持CXL、量子安全、QoS等功能，以适应不断增长的技术需求。

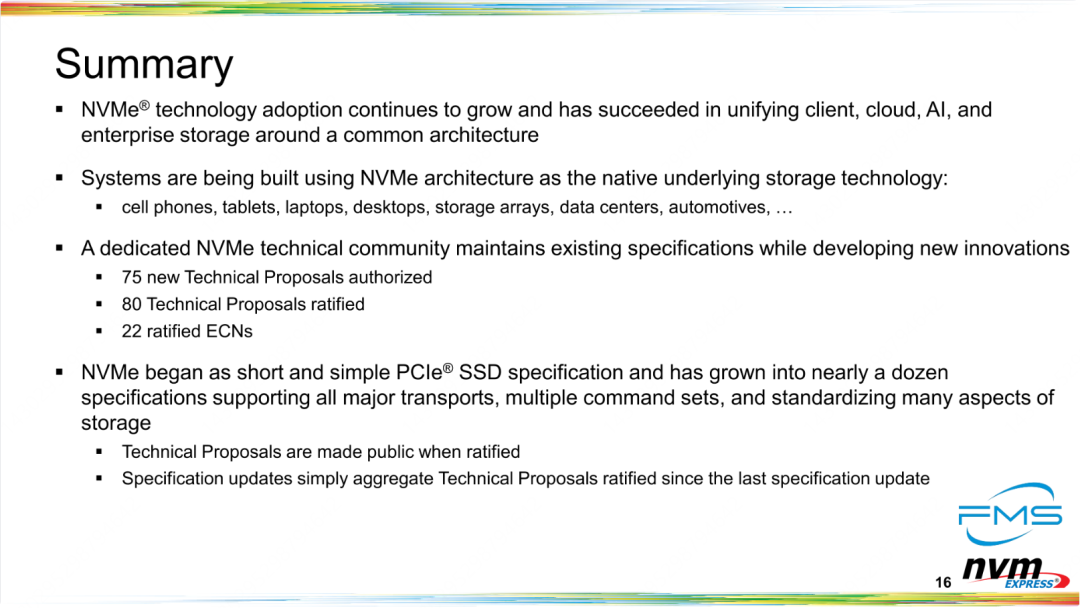

小结

• NVMe技术的采用： NVMe技术的采用持续增长，并成功地在客户端、云计算、人工智能（AI）和企业存储领域统一了一个共同的架构。
• 系统使用NVMe架构： 系统正在构建，使用NVMe架构作为底层存储技术。相关应用包括：
  • 手机、平板电脑、笔记本、台式机、存储阵列、数据中心、汽车等。
• NVMe技术社区： 一个专门的NVMe技术社区在维护现有规范的同时，开发新的创新：
  • 75个新的技术提案已授权
  • 80个技术提案已批准
  • 22个批准的ECN（工程变更通知）
• NVMe的起源与发展： NVMe最初作为简短而简单的PCIe SSD规范开始，并已经发展成支持所有主要传输、多个命令集的近十个规范，标准化了存储的许多方面：
  • 技术提案在批准时公开。
  • 规范更新只是将自上次规范更新以来批准的技术提案进行汇总。
