MySQL 核心模块揭秘 | 52 期 | 删除记录的 Undo 日志

1. 准备工作

创建测试表：

CREATE TABLE `t1` (
  `id` int unsigned NOT NULL AUTO_INCREMENT,
  `i1` int DEFAULT '0',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_i1` (`i1`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb3;

插入测试数据：

INSERT INTO `t1` (`id`, `i1`) VALUES
(10, 101), (20, 201), (30, 301), (40, 401);

示例 SQL，删除 <id = 40> 的记录：

DELETE FROM t1 WHERE id = 40;

2. Delete Undo 日志格式

Delete 语句删除表中一条记录，先标记删除主键索引记录，再标记删除二级索引记录。事务提交之后，后台 purge 线程才会把标记删除的记录物理删除，从而最终完成从表中删除一条记录的流程。

事务提交之前，Delete 语句会把记录的头信息中的删除标志位设置为 1，同时更新记录中 DB_TRX_ID、DB_ROLL_PTR 两个隐藏字段的值。这些操作从本质上来说，其实是更新操作。

所以，删除一条记录产生的 Undo 日志的格式和更新一条记录产生的 Undo 日志的格式基本相同，唯一不同之处是删除一条记录产生的 Undo 日志中，没有更新字段区域。

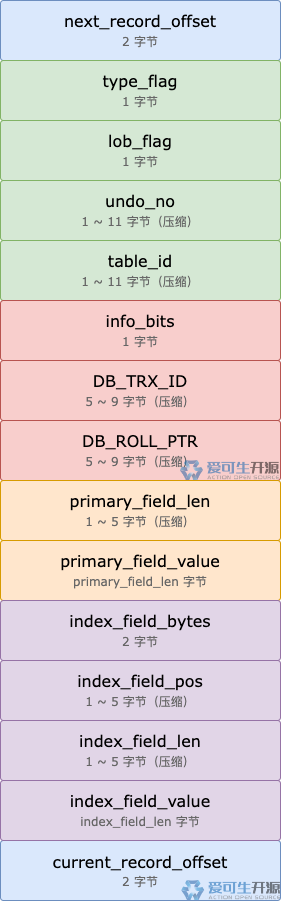

删除主键索引记录之前，会生成 Undo 日志，并写入 Undo 页。删除二级索引记录，不会生成 Undo 日志。删除记录产生的 Undo 日志格式，如下图所示。

各属性详细说明如下：

• next_record_offset，占用 2 字节，表示下一条 Undo 日志在 Undo 页中的偏移量。
• type_flag，占用 1 字节，表示这条 Undo 日志的类型，以及一些标志位。
• lob_flag，占用 1 字节，硬编码为 0x00。
• undo_no，64 位整数，压缩之后占用 1 ~ 11 字节，表示这条 Undo 日志的编号。
• table_id，64 位整数，压缩之后占用 1 ~ 11 字节。这个属性值是表 ID，表示事务更新哪个表的记录产生了这条 Undo 日志。
• info_bits，占用 1 字节，表示 InnoDB 记录的头信息中一些标志位。
• DB_TRX_ID，压缩之后占用 5 ~ 9 字节，表示本次 Delete 操作之前，InnoDB 表中记录的 DB_TRX_ID 字段值。
• DB_ROLL_PTR，压缩之后占用 5 ~ 9 字节，表示本次 Delete 操作之前，InnoDB 表中记录的 DB_ROLL_PTR 字段值。
• primary_field_len，压缩之后占用 1 ~ 5 字节，表示主键字段值的长度。
• primary_field_value，占用 primary_field_len 字节，存储时不会压缩。 如果主键是由多个字段组成的联合主键，Undo 日志中，按照联合主键定义的字段顺序，写入所有主键字段的长度和值： primary_field_len_1 primary_field_value_1 primary_field_len_2 primary_field_value_2 ... ... primary_field_len_N primary_field_value_N
• index_field_bytes，占用 2 字节，表示 index_field_bytes、index_field_pos、index_field_len、index_field_value 这个区域占用的总字节数。
• index_field_pos，压缩之后占用 1 ~ 5 字节，表示二级索引字段在表中的位置。
• index_field_len，压缩之后占用 1 ~ 5 字节，表示本次 Delete 操作之前，二级索引字段值的长度。
• index_field_value，占用 index_field_len 字节，表示本次 Delete 操作之前，二级索引的字段值。 如果表中有 N 个字段（N >= 2）属于二级索引，Undo 日志中，按照二级索引字段在表中出现的位置，写入字段值的长度和字段值。如下： index_field_pos_1 index_field_len_1 index_field_value_1 index_field_pos_2 index_field_len_2 index_field_value_2 ... ... index_field_pos_N index_field_len_N index_field_value_N
• current_record_offset，这条 Undo 日志在 Undo 页中的偏移量。

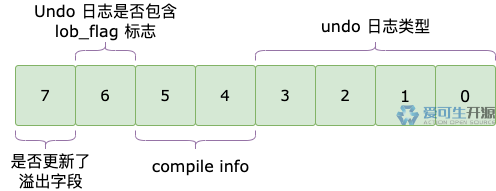

type_flag 属性，表示 Undo 日志的类型，还包含一些标志位，如下。

从图中可以看到，type_flag 分为四部分：

• 第 1 ~ 4 位，对应 offset 0 ~ 3，表示 Undo 日志的类型。
• 第 5 ~ 6 位，对应 offset 4 ~ 5。只有 Update 操作会使用这两个位，Delete 操作不会使用。
• 第 7 位，对应 offset 6，如果值为 1，表示这条 Undo 日志中包含 lob_flag 属性。
• 第 8 位，对应 offset 7。只有 Update 操作会使用这个位，Delete 操作不会使用。

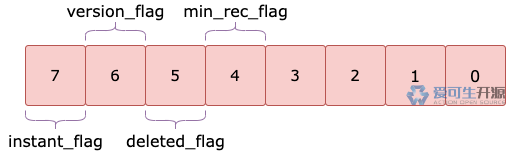

info_bits 属性，表示本次 Delete 操作之前，记录的头信息中第 1 字节的第 5 ~ 8 位（对应 offset 4 ~ 7）的标志位，如下。

• min_rec_flag，对应 offset 4，如果值为 1，表示该记录是主键索引 B+ 树的非叶子节点中的最小记录。Undo 日志中，info_bits 拷贝自主键索引 B+ 树叶子结点的头信息，此标志为 0。
• deleted_flag，对应 offset 5，这就是用于标记删除记录的标志位。如果值为 0，表示该记录是正常记录。如果值为 1，表示该记录已经被标记删除了，等待事务提交后，后台 purge 线程物理删除该记录。
• version_flag，对应 offset 6，用于 Online DDL。
• instant_flag，对应 offset 7，用于 Online DDL。

3. Delete Undo 日志内容

示例 SQL 删除 t1 表中 <id = 40> 的记录产生的 Undo 日志，如下图所示。

各属性值详细说明如下：

• 420，下一条 Undo 日志在 Undo 页中的偏移量。这个值不会压缩，固定占用 2 字节。
• 78，这个值由 14 | 64 得到，不会压缩，固定占用 1 字节。 14 表示这条 Undo 日志是删除记录产生的，代码里定义为 TRX_UNDO_DEL_MARK_REC。 64 表示这条 Undo 日志中包含 lob_flag 属性，代码里定义为 TRX_UNDO_MODIFY_BLOB。
• 0x00，代码里把 lob_flag 的值硬编码为 0x00，也就是 0。
• 0，这条 Undo 日志的编号。压缩之后占用 1 字节。 这个值来源于事务对象的 undo_no 属性。事务产生的第一条 Undo 日志编号为 0，第二条 Undo 日志编号为 1，依此类推。
• 1067，这是 t1 表的 ID。压缩之后占用 2 字节。
• 0，Delete 操作之前，t1 表中 <id = 40> 的记录的头信息中第 1 字节第 5 ~ 8 位的值。
• 2846，Delete 操作之前，t1 表中 <id = 40> 的记录中 DB_TRX_ID 字段的值。压缩之后占用 5 字节。
• 36310272004456759，Delete 操作之前，t1 表中 <id = 40> 的记录中 DB_ROLL_PTR 字段的值，压缩之后占用 8 字节。
• 4，主键字段（id）值的长度。压缩之后占用 1 字节。
• 40，主键字段（id）值。主键字段类型为 int unsigned，占用 4 字节。
• 14，index_field_bytes、index_field_pos、index_field_len、index_field_value 这个区域（对应图中紫色区域 offset 363 ~ 377）占用的总字节数。
• 0，二级索引中 id 字段在表中的位置。id 是主键索引字段，同时也是所有二级索引的最后一个字段。
• 4，Delete 操作之前，id 字段值的长度。
• 40，Delete 操作之前的 id 字段值。
• 3，二级索引 idx_i1 中 i1 字段在表中的位置。
• 4，Delete 操作之前，i1 字段值的长度。
• 2147484049，Delete 操作之前的 i1 字段值。 i1 字段的类型为 int，InnoDB 存储 int 类型字段的值时，会把最高位（第 32 位）设置为 1，用来表示这个字段值是有符号整数。这相当于给字段值加上了 2147483648。 <id = 40> 的记录中 i1 字段的值（401）加上 2147483648，结果就是 2147484049。
• 337，这条 Undo 日志在 Undo 页中的偏移量。这个值不会压缩，固定占用 2 字节。

4. Delete Undo 日志地址

InnoDB 存储引擎的表中，每条记录都有个隐藏字段 DB_ROLL_PTR，字段长度固定为 7 字节。通过这个字段值可以找到 Undo 日志（也是 MVCC 中记录的历史版本）。

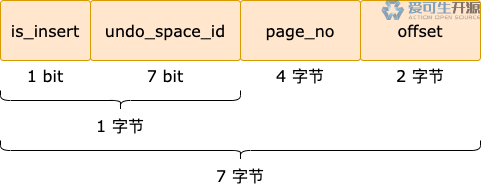

从整体上来看，我们可以认为它是 Undo 日志的地址。但是，这个字段值实际上由 4 部分组成，如下图所示。

各属性详细说明如下：

• is_insert，表示这条 Undo 日志是否是插入记录产生的。
• undo_space_id，这条 Undo 日志所属 Undo 表空间的 ID。 InnoDB 最多支持 127 个 Undo 表空间，ID 范围是 0 ~ 127。7 bit 可以表示的最大数字正好是 127。
• page_no，这条 Undo 日志所属 Undo 页的页号。
• offset，这条 Undo 日志在 Undo 页中的偏移量。

DB_ROLL_PTR 的计算公式如下：

is_insert << 55 | undo_space_id << 48 | page_no << 16 | offset

以示例 SQL 为例，删除记录时产生 Undo 日志得到的各属性值如下：

• is_insert = false, 转换成整数就是 0。
• undo_space_id = 1。
• page_no = 133。
• offset = 337。

用 Shell 按照以上公式计算得到 DB_ROLL_PTR，如下：

# 输出结果为 281474985427281
echo $((0 << 55 | 1 << 48 | 133 << 16 | 337))

5. 总结

删除一条记录产生的 Undo 日志的格式和更新一条记录产生的 Undo 日志的格式基本相同，唯一不同之处是删除一条记录产生的 Undo 日志中，没有更新字段区域。大家对比这两类 Undo 日志格式的示意图，就能很直观的看到两者的区别。
