对patch深入理解下篇：Patch+LSTM实现以及改进策略整理

我在去年11月份写了patch深入理解的上篇，主要介绍patch的原理和代码实现过程。文章发布后很多朋友催更下篇，其实一直在积累素材，因为介绍完原理和实现之后，下一步肯定是要考虑如何改进。在这之前，首先，我们接着上一篇的内容，实现了一个LSTM+patch的例子，结果表明加上Patch之后确实对LSTM在各指标和预测长度上均有明显的效果提升。然后，本篇文章还重点介绍了最近一段时间我读到的对patch的几种改进策略，以及自己的一些思考。

这里再挖个坑吧，下一篇我计划写一下如何在LSTM+Patch的基础上，通过傅立叶进行降噪，并探索实现动态切分patch的方法。欢迎关注～

实现LSTM+Patch

我的这份代码是在Are Transformers Effective for Time Series Forecasting? (AAAI 2023)这篇文章代码的基础上写的。主要在model文件夹添加了LSTM和patch_LSTM两个类，大家复制下面的代码，把文件放入到model文件夹即可运行。此外，为了简化，没有做patch切分时候的补齐。包括hidden_size等一些参数也是直接写到了模型里面，所以严格来说，代码并不是很规范，以实现效果为主。

01 LSTM 代码实现

下面是原始LSTM模型的代码实现，实现过程已经重复过多次，直接看代码，就不在展开细致讲解。

class Model(nn.Module):
    """
    Just one Linear layer
    """
    def __init__(self, configs):
        super(Model, self).__init__()
        self.seq_len = configs.seq_len
        self.pred_len = configs.pred_len
        self.hidden_size = 64
        self.num_layers = 2
        self.enc_in = configs.enc_in
        self.lstm = nn.LSTM(self.enc_in, self.hidden_size, self.num_layers, batch_first=True)
        self.fc = nn.Linear(self.hidden_size, self.pred_len)
        self.fc2 = nn.Linear(self.seq_len, self.enc_in)
    def forward(self, x):
        # x: [Batch, Input length, Channel]
        h0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(x.device)  # 初始化隐藏状态h0
        c0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(x.device) # 初始化记忆状态c0
        out, _ = self.lstm(x, (h0, c0)) # out:[bs,seq,hid]
        out = self.fc(out)  # out:[bs,seq,pred_len]
        out = self.fc2(out.permute(0, 2, 1)) # out: [bs, pred_len, channel]
        return out  # [Batch, Output length, Channel]

02 LSTM+patch

下面是代码实现的LSTM+patch的实现过程。这里我设置了步长为12、切分长度也为12，这样相当于没有重复的切分。此外，为了简化很多超参数也没有特意调参寻优，我们还是把重点放到patch实现上，特别要关注数据维度的变化：

• 进入forward函数时x的维度: [Batch, seq_len, Channel]
• 置换后两个维度，并用unfold函数切分：[bs, ch, sql]=>[bs, ch, pum, plen]，pnum是切分后块的数量。
• 之前讲过，放回到LSTM、Transformer时，数据还是要变回三维，因此这里我们把batch和channel合并到一起，数据维度变成了：[(bs*ch), pnum, plen]
• 此时已经可以放入到模型建模，LSTM输出结果的维度是：[(bs*ch), plen, hidden]，然后我们通过线性层和reshape操作，把维度调整回[(bs，pred_len, ch]

代码如下，其实就是维度拆分、合并。另外欢迎大家纠错

class Model(nn.Module):
    """
    Just one Linear layer
    """
    def __init__(self, configs):
        super(Model, self).__init__()
        self.seq_len = configs.seq_len #336
        self.pred_len = configs.pred_len
        self.hidden_size = 64
        self.num_layers = 2
        self.enc_in = configs.enc_in
        #patch
        self.plen = 12
        self.pnum = 28 # seq_len/plen
        # LSTM 这里 self.enc_in => self.pnum
        self.lstm = nn.LSTM(self.pnum, self.hidden_size, self.num_layers, batch_first=True)
        self.fc = nn.Linear(self.hidden_size, self.pnum)
        self.fc2 = nn.Linear(self.seq_len, self.pred_len)
        # self.fc3 = nn.Linear(self.seq_len, self.enc_in)
    def forward(self, x): # x: [Batch, seq_len, Channel]
        x_shape = x.size()
        # patching
        if x.size(1) == self.seq_len: # 这里为了简单，就直接定义patch的切分步长为12，不重合，注意336恰好能整除12
            x = x.permute(0, 2, 1)  # [bs, ch, sql]=>[16,21,336]
            x = x.unfold(dimension=-1, size=12, step=12) # [bs, ch, pum, plen]=>[16,21,28,12]
            x = torch.reshape(x,(x.shape[0]*x.shape[1], x.shape[2], x.shape[3])) # [(bs*ch), pnum, plen]=>[336,28,12] 相当于原来的[bs, ch, sql]
            x = x.permute(0, 2, 1)
        h0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(x.device)  # 初始化隐藏状态h0
        c0 = torch.zeros(self.num_layers, x.size(0), self.hidden_size).to(x.device) # 初始化记忆状态c0
        out, _ = self.lstm(x, (h0, c0)) # out:[(bs*ch), plen, hidden]
        out = self.fc(out)
        out = torch.reshape(out, (x_shape[0], x_shape[1], -1)) # out: [bs, ch, ()]
        out = self.fc2(out.permute(0, 2, 1)) # out: []
        return out.permute(0, 2, 1)  # [Batch, Output length, Channel]

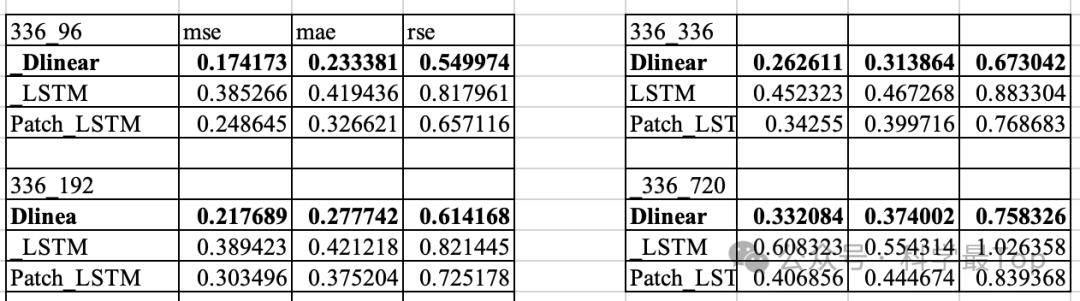

下面是我跑的几组实验，验证了在不同的预测长度下，原始LSTM和Patch+LSTM的实验结果对比。首先大家能看到，添加Patch后，各项指标在不同的预测长度上提升都是非常明显的。其次，线性模型比LSTM效果好很多～

你肯定也能想到现在自己定义patch的长度为12，滑动步长为12，是没有依据的，没错！这些都是可以改进的地方。这就接到下文了，我们来阅读近期三篇对patch的一些改进工作。

原始Patch的不足

还是先回顾一下patch的具体操作，是把一条序列切分成片段，然后按照片段进行建模。好处在于：1、保留更长的前后信息；2、节约transformer计算成本。

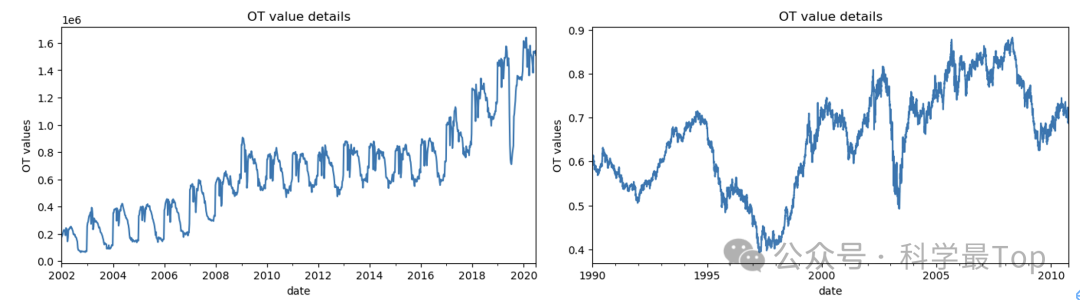

那原始的patch是否有不足呢？有的，首先原始patch是对所有的数据集按照相同的片段长度进行切分。但实际情况是不同数据集的采样频率有巨大差距。如下图所示，像汇率数据集、疾病数据集、交通数据集的数据模式显然是不一样的，那么采样频率是分钟的和小时都用同样的长度切显然不合理。

所以对patch的第一种改进策略就是：按照数据集的差异进行动态切分，学术一点的名字就是自适应切分🙂。

对Patch的改进

这里我挑选出三个比较有代表性的改进策略，分别是LPTM、PatchMLP、Medformer。这三个工作

都看到了原始Patch的不足，我们都做过论文解读，感兴趣的可以翻看之前的文章，这里我们逐一看一下他们是怎么做的。

01 LPTM

论文题目：Large Pre-trained time series models for cross-domain Time series analysis tasks（NIPS24）

论文思路如果用一句话来概括那就是暴力枚举，但GitHub代码我没跑通。主要还是学思路。

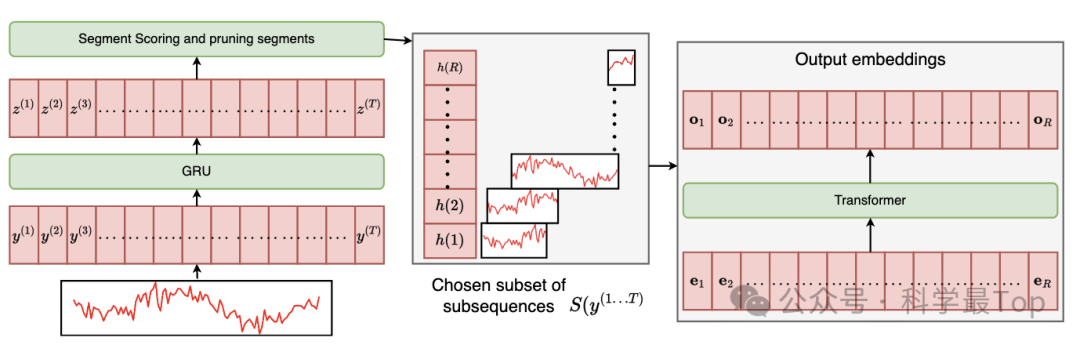

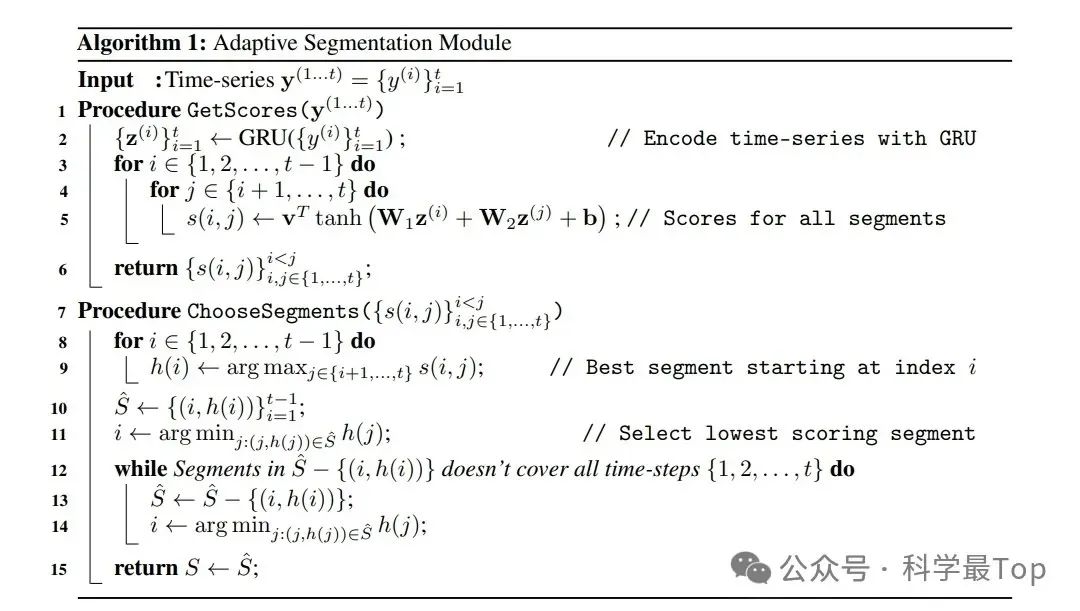

LPTM的patch切分可以分为四个步骤：首先是切分，通过双层循环，枚举从i到j的所有切分方式，切分完之后进行打分；然后，挑选以i为起点的所有片段中，得分最高的片段；这样做能保证序列是连续的，但带来一个问题，切分的片段大概率是有重复的。所以接着从上步得到的序列集合中，逐个剔除评分最低的片段，直到集合不连续。最后，通过注意力机制解决序列不连续的问题。

这里有个问题其实论文是有所回避的，模型变量间是否应该建模，既是通道独立还是通道依赖，这个问题在下一篇论文会给出一个方案。

02 PatchMLP

论文题目：Unlocking the Power of Patch: Patch-Based MLP for Long-Term Time Series Forecasting(AAAI25)

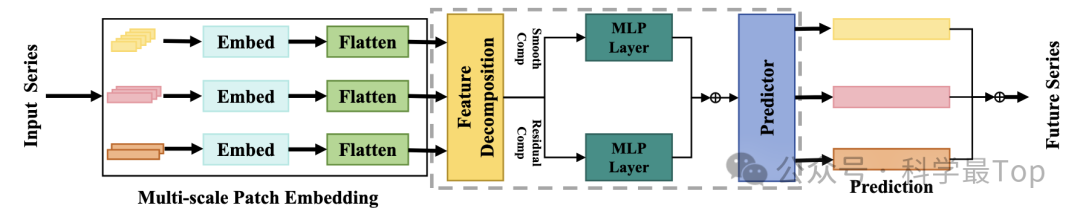

Patch+MLP这个思路估计很多人都想到过，但本文做了两点创新，其一是通过滑动平均来提取平滑分量和含有噪声的残差。请注意，无论是滑动平均还是傅立叶变换去噪声，很多论文的结果都表明去噪声确实是一种加点的方法，如果自己模型提点到了瓶颈，不妨试一下去噪声😊。

其二就是多尺度、跨通道的patch切分和嵌入方法。对于特定的尺度 p∈P，时间序列首先被分割成非重叠的patch，每个patch的长度对应于 p。这种分割过程生成了patch序列 x_p∈R^(N×p），其中 N 是patch的数量。切分完成后，在进行线性嵌入，每个patch序列 x_p通过单层线性层进行嵌入，生成潜在向量 x_e∈R^(N×d)，其中 d 是嵌入维度，不同尺度的patch可以有不同的嵌入维度。最后，展开这些潜在向量获得最终的嵌入向量 X∈R^(1×d_model) ，其中 d_model是输入模型的最终嵌入维度。以上策略允许模型在不同时间跨度上灵活学习代表性的特征，从而提高预测的准确性和模型的泛化能力。

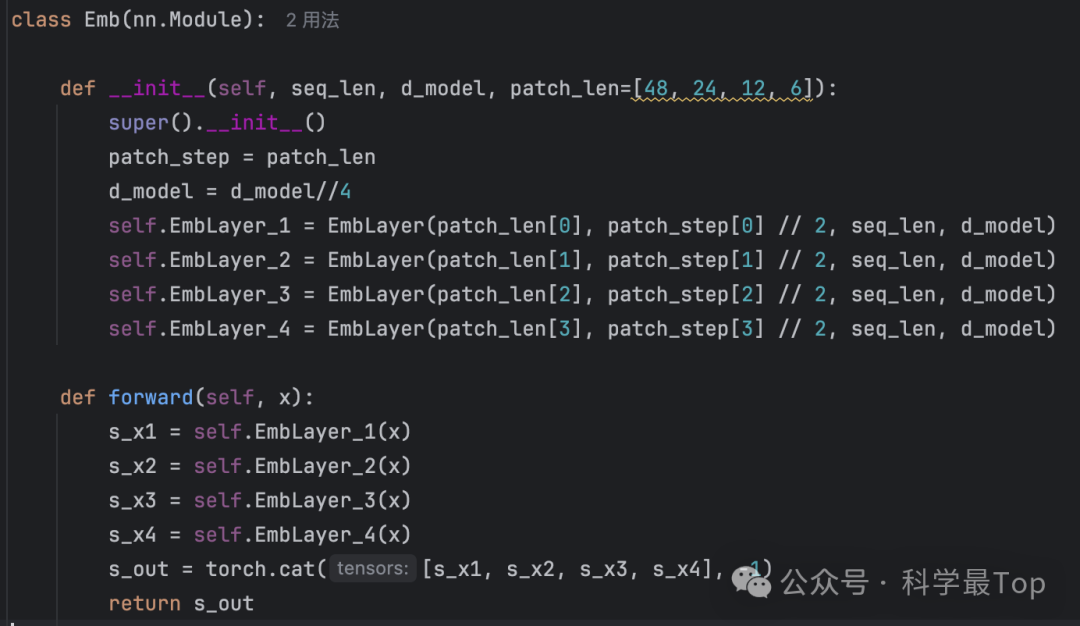

看核心代码，默认的尺度是[48,24,12,6]，其实这个粒度的选择本身就有问题，枚举太暴力，但本文这样定义好像也没有依据。

03 Medformer

论文题目：Medformer: A Multi-Granularity Patching Transformer for Medical Time-Series Classification

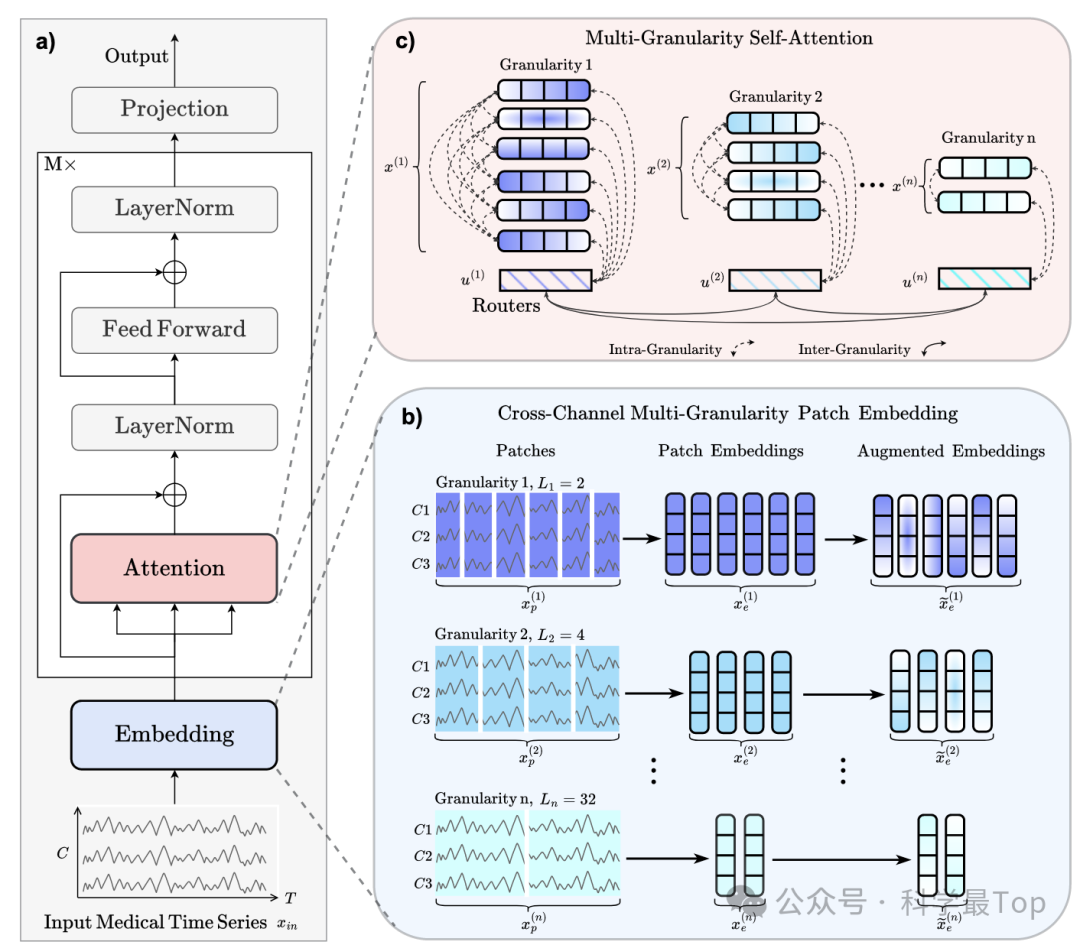

还是先看论文做patch的思路，大体来说就是跨通道多粒度patch切分，然后通过注意力机制融合。

首先，使用跨通道patch嵌入来有效捕捉多时间戳和跨通道特征。将多变量时间序列样本分割成多个跨通道的非重叠patch片段，这些patch被映射到潜在嵌入空间并进行数据增强。公式如下：

其实还是做线性投影，注意这里的最大的不同就是跨通道。

其次，采用多粒度patch嵌入而不是固定长度，使模型能够以不同尺度捕捉通道特征。每个patch长度代表一个独特的粒度，多粒度patch嵌入自动对应不同的采样频率，从而模拟不同的频带并捕捉特定频带的特征。

最后，引入了两级多粒度自注意力机制，分别进行粒内自注意力和粒间自注意力。粒内自注意力在同一粒度内捕捉特征，而粒间自注意力在不同粒度之间捕捉相关性。

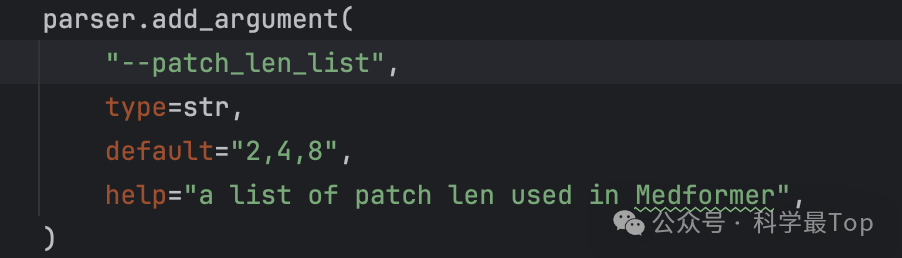

不过简单翻看了代码，发现还是依赖于自定义的粒度。

个人理解

从Patch TST出来有快两年了，围绕patch的改进工作有很多，用一位好友的话说现在的改进与实现并不够“优雅”。你会发现实际上模型并不能做到自适应的进行patch切分。多数模型依赖于枚举、自定义的方式实现。因此作者认为围绕Patch的改进仍然有改进空间。挖个坑，下一篇准备在LSTM+Patch的基础上，通过傅立叶进行降噪，并探索实现动态切分patch的方法。欢迎关注～
