3分钟掌握西克RLY3安全继电器配置与接线
西克安全继电器（ReLy MULT1）使用指南
本文仅介绍RLY3-MULT100安全继电器参数设置以及实物接线，在产品投入运行前务必进行激活配置操作，操作方式在四、激活操作

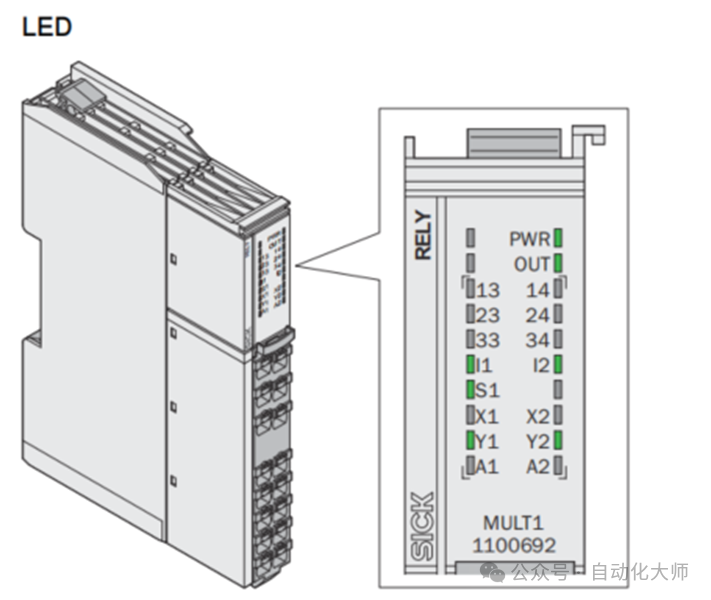

一、LED指示灯功能说明
文字说明 | 颜色 | 功能描述 |
|---|---|---|
PWR | 绿色/红色 | 电源状态指示（绿色正常，红色故障） |
OUT | 绿色 | 通路电流路径状态（正常导通） |
I1 | 绿色 | 安全输入通道1状态 |
I2 | 绿色 | 安全输入通道2状态 |
S1 | 绿色 | 复位按钮输入及外部设备监控（EDM） |
Y1 | 绿色 | 诊断输出端（常闭，NC） |
Y2 | 绿色 | 诊断输出端（需重置后生效） |
二、端子功能说明
端子排序可以参考上图LED排序
端子编号 | 功能描述 |
|---|---|
13、14 | 主通路电流路径（输出端） |
23、24 | 备用通路电流路径 |
33、34 | 备用通路电流路径 |
I1 | 安全输入通道1 |
I2 | 安全输入通道2 |
S1 | 复位按钮输入及外部设备监控（EDM） |
X1、X2 | 测试输出端 |
Y1、Y2 | 诊断信息输出端（详见LED说明） |
A1 | 电源正极（24VDC） |
A2 | 电源负极（0VDC） |

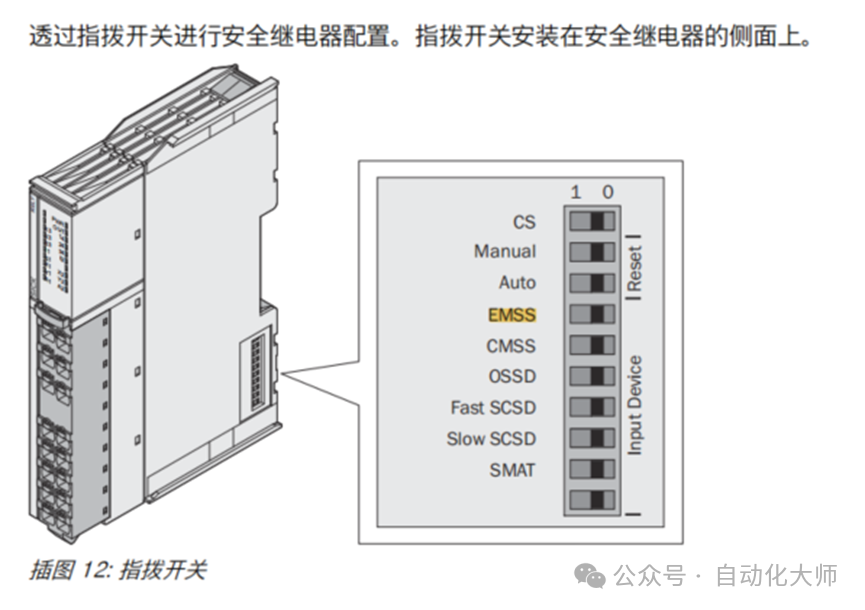

三、拨码开关（DIP）配置表
传感器类型/功能 | 拨码开关标识 |
|---|---|
激活配置 | CS |
双通道机械开关（急停/安全门） | EMSS |
手动复位模式 | Manual |
自动复位模式（需短接S1与24V） | Auto |
双通道补偿机械开关 | CMSS |
双通道半导体安全传感器（如光幕） | OSSD |
带测试输入/输出的快速安全传感器 | Fast SCSD |
带测试输入/输出的慢速安全传感器 | Slow SCSD |
安全踏板 | SMAT |
四、激活配置步骤
前提条件：断开安全继电器电源。 1. 将拨码开关 CS 切换位置（0→1 或 1→0）。 2. 重新接通电源。 - ✅ 成功标志：所有LED从上至下依次闪烁两次。 - ❌ 故障提示：PWR指示灯红色闪烁（1Hz），需执行复位。
五、故障复位方法
前提条件：断开安全继电器电源。 1. 将所有拨码开关设置为 0。 2. 重新接通电源。 - ✅ 复位完成：PWR指示灯恢复绿色常亮。
六、接线示例

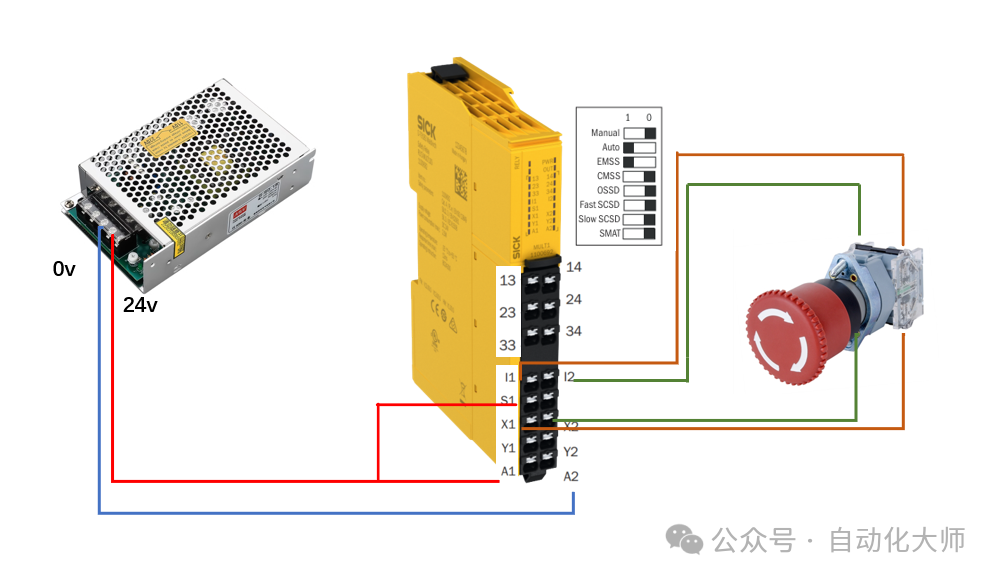

1. EMSS输入（双通道机械开关，自动复位）
•适用设备：急停按钮、安全门锁（干接点信号）。
•配置方法：
–拨码开关选择 EMSS 和 Auto。
–短接 S1 端子与 24V 以实现自动复位。
2. OSSD输入（安全光幕，自动复位）
•适用设备：PNP输出的安全光幕（支持单通道）。
•配置方法：
–拨码开关选择 OSSD 和 Auto。
–短接 I1 与 I2 端子（单通道输入）。
