I2C误码了怎么处理

我相信不少人有遇到I2C设备识别不到，或者概率性误码。

我相信大部分工程师的做法如下：

1.调整上拉电阻的大小，然后重新老化测试；

2.降低I2C速率，然后老化测试；

3.软件加入一定判断条件，将能剔除的误码剔除掉。

站在硬件角度来看：

第一点，盲目调整，没有调整依据。

第二点，降低I2C速率可能影响使用体验，例如触摸屏应用；降低I2C速率并不能保证就OK。

第三点，软件并不能完全剔除掉误码。

所以此文章推荐硬件接入做I2C的信号测试。下面列举了I2C的Standard-mode，Fast-mode，Fast-mode Plus，Hs-mode，Ultra Fast-mode各个模式信号的要求。

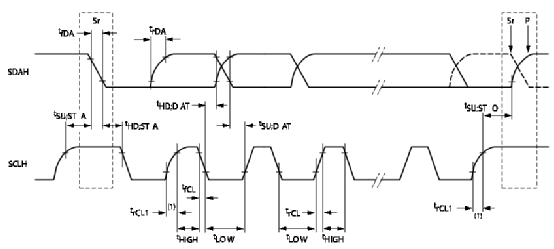

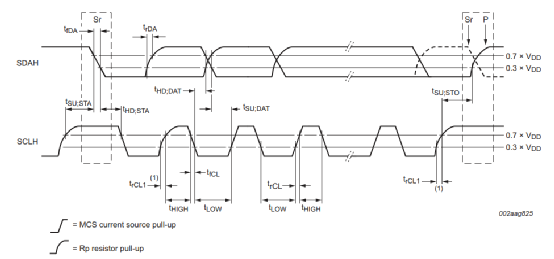

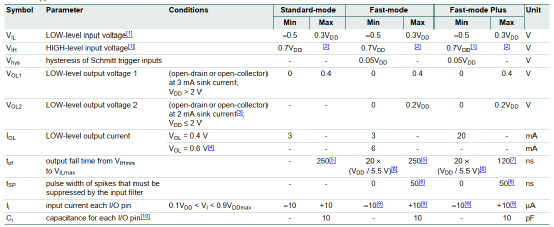

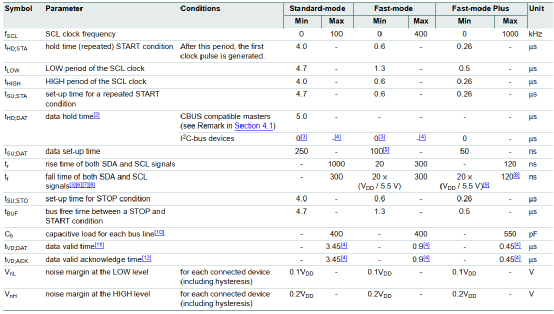

Standard-mode，Fast-mode，Fast-mode Plus：

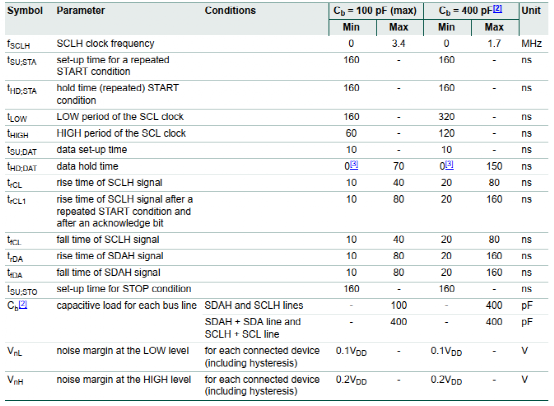

Hs-mode

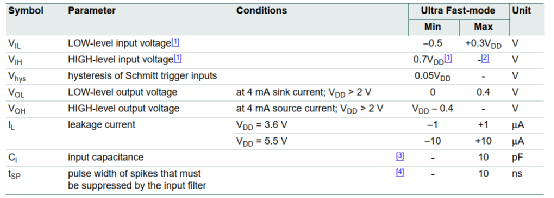

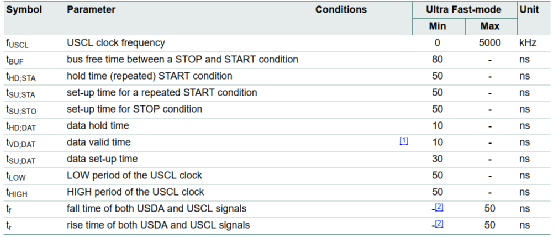

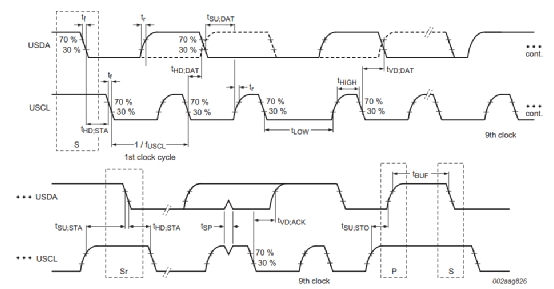

Ultra Fast-mode

从上可知，信号要求一般有电平大小、电平宽度、速率、上升下降时间、建立时间、保持时间。所以我们应该先保证自己板上的I2C信号符合标准要求后，再去做其他排查或者规避措施。

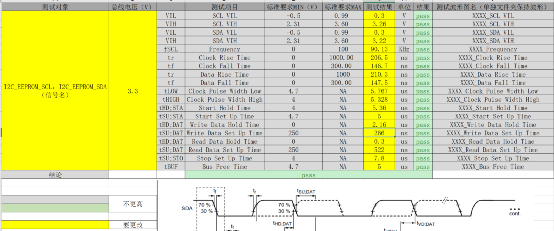

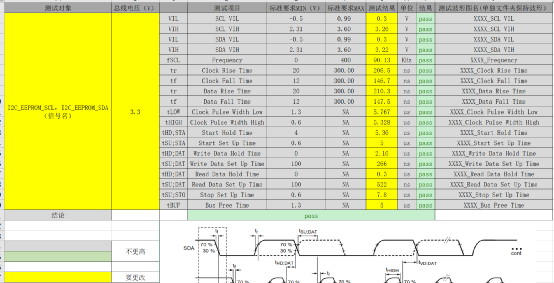

如下是我列出的Standard-mode，Fast-mode测试表，如下：

Standard-mode

Fast-mode

咋们只需要填写黄色部分，如信号名、电平以及测试结果，则可以自动得出是否测试通过。

当然也建议各位可以导入到公司的硬件测试中，很多公司都是有在做这个测试的。

测试表文件可以后台回复“硬件人-I2C测试表”获取。
