前言

家里有一台老旧的笔记本电脑，除了电池不行了，其他部件都还能正常使用。然而，由于技术更新换代太快，这台笔记本除了浏览网页外，几乎没有其他用途。丢掉可惜，卖掉又不值钱。所以我决定将它改造成一个便携式显示器，这样就可以连接笔记本、台式机，玩游戏、看视频了，让它继续发挥余热。 顺便提一下，硬盘已经被我改造成了一个移动硬盘。

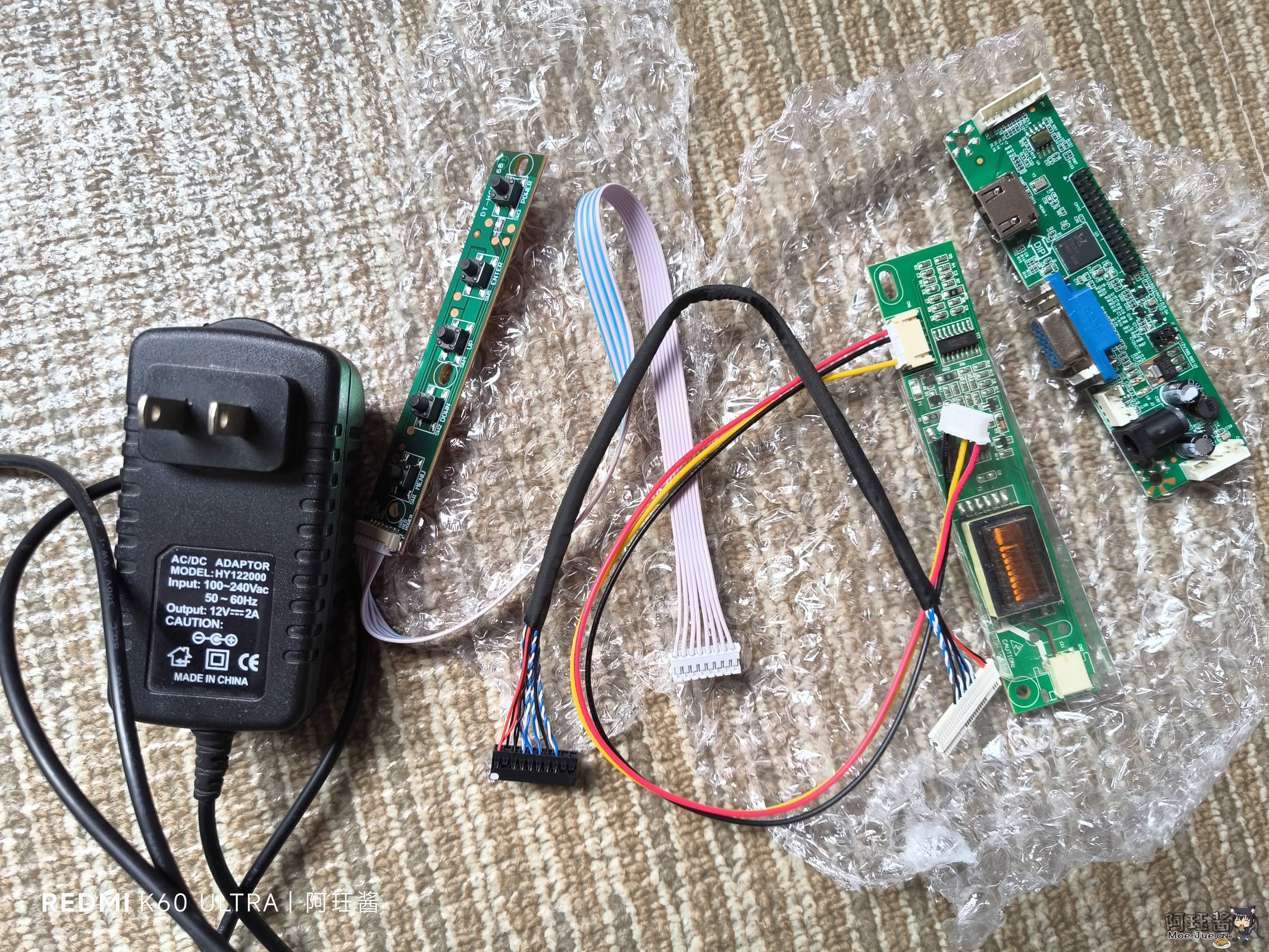

材料准备

• 废弃的显示器
• LED屏驱动板
• 屏线
• 按键板
• 高压板
• 电源 (12V 5A)

IMG_20250404_142914_04_13_2025

主要材料就是这些了，直接上某宝就可以买到，价格也不贵。 电源还是从我爸颈部按摩器上直接才下来的，又省一笔。

改造过程

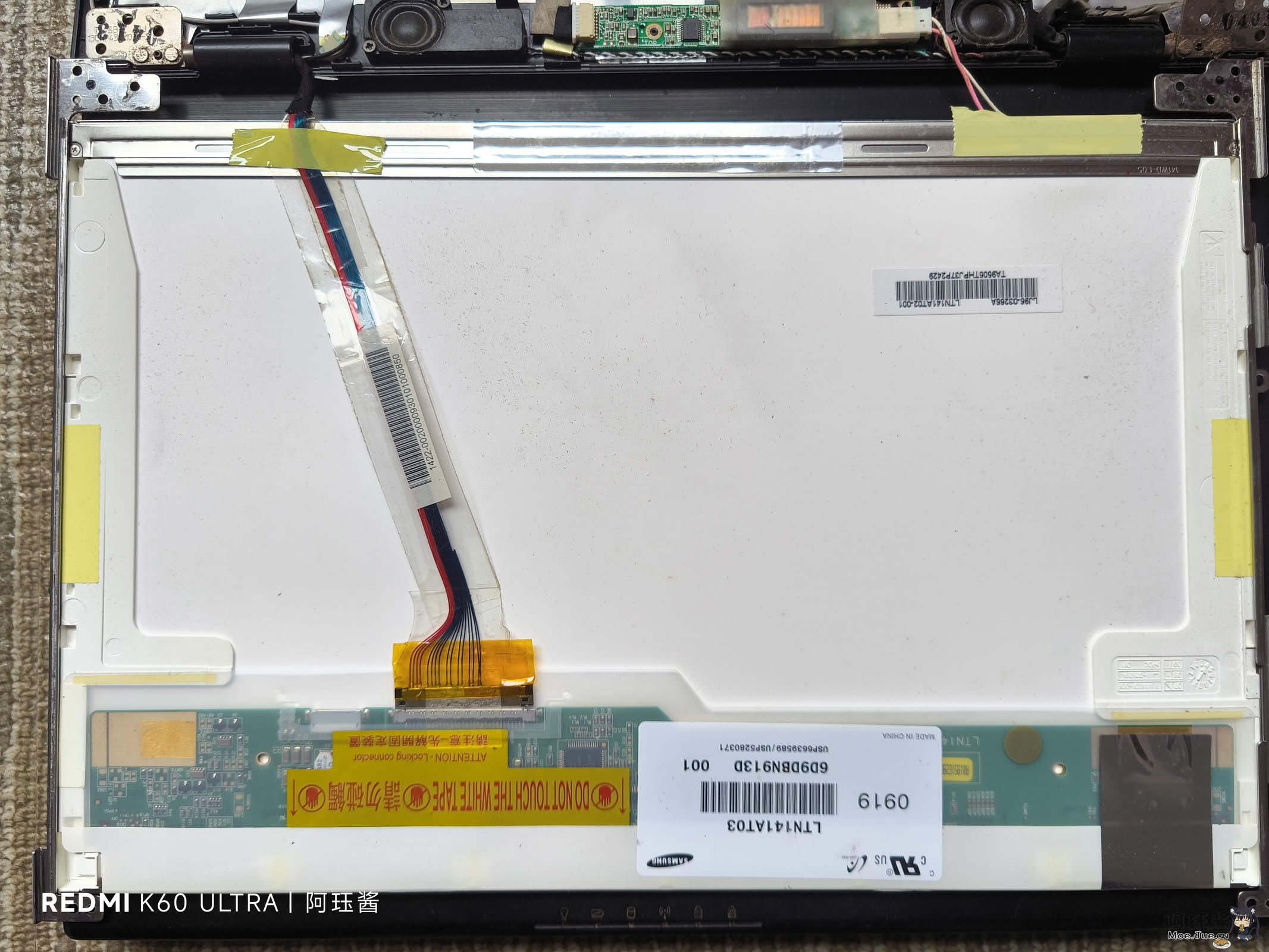

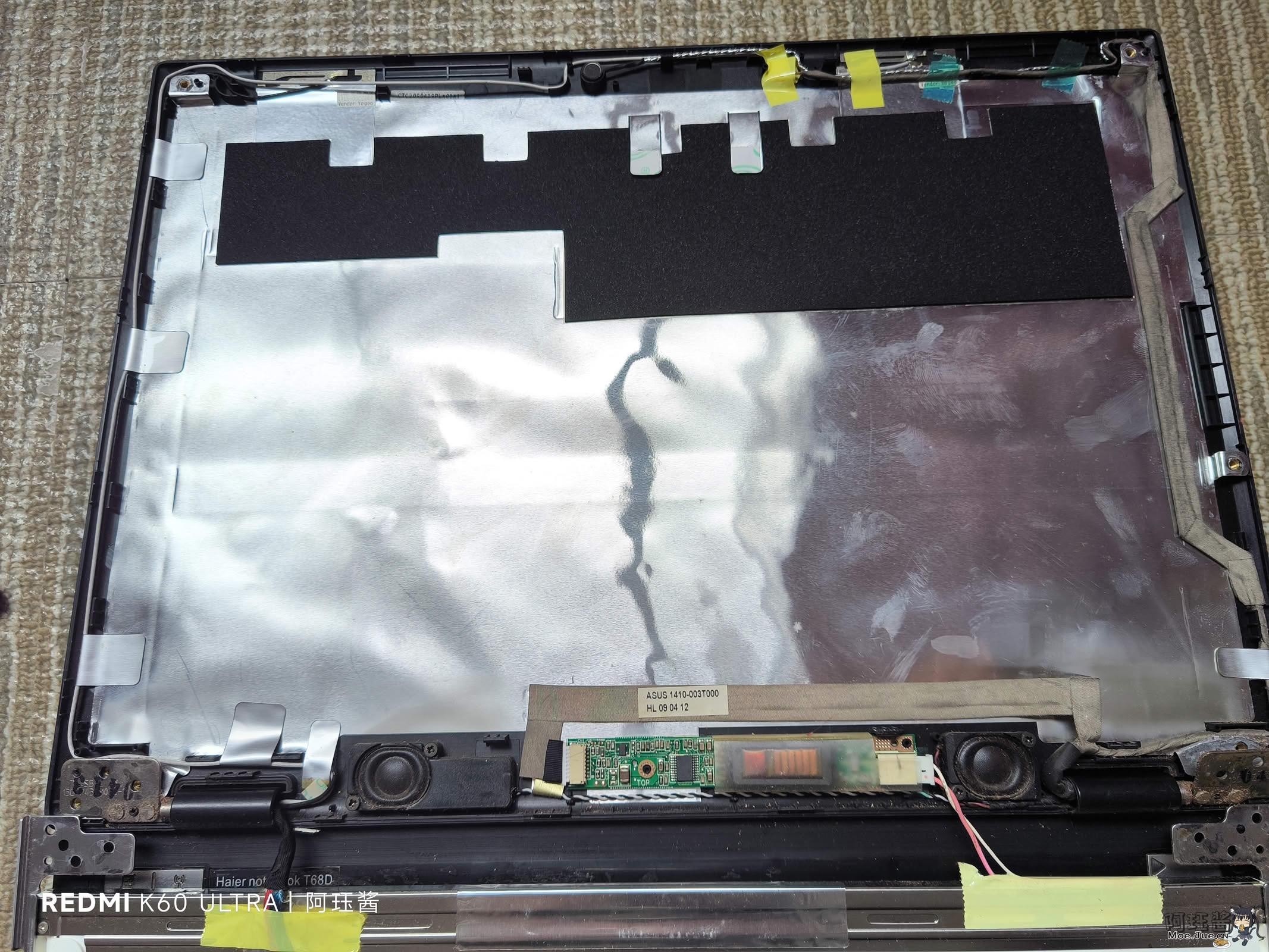

1. 拆开笔记本显示器，将屏幕取出来。

IMG_20250404_142647_04_13_2025

IMG_20250404_142641_04_13_2025

如果你不知道你的屏幕所对应的驱动板，可以将屏幕后面的参数拍一张照片给商家，他们会根据你的参数给你推荐合适的驱动板。 当然如果你是电路大佬，也可以自己设计图纸打样手搓驱动板。

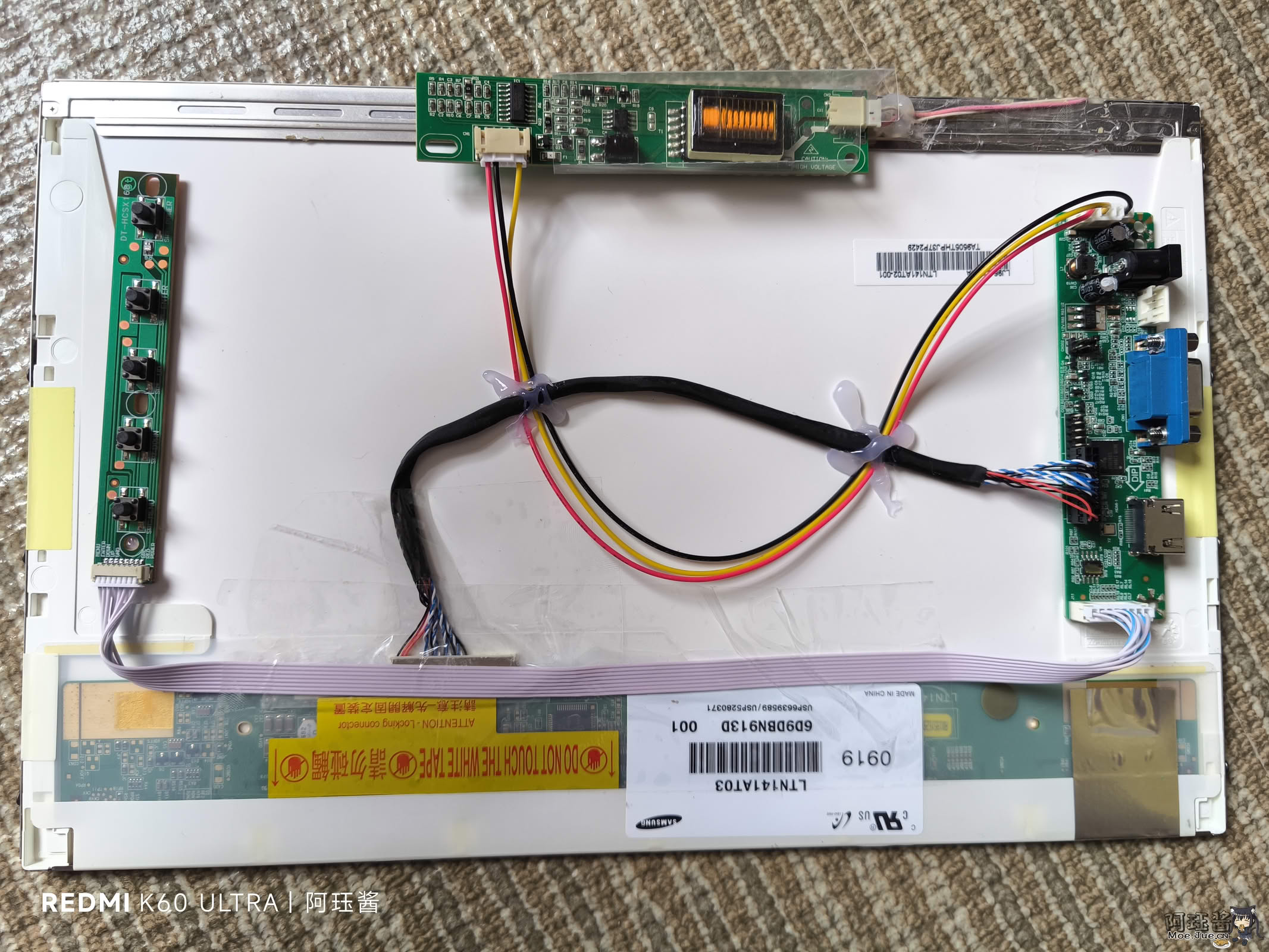

1. 接线并用热熔胶固定

IMG_20250404_155901_04_13_2025

ps:热熔胶真是穷人的3D打印机

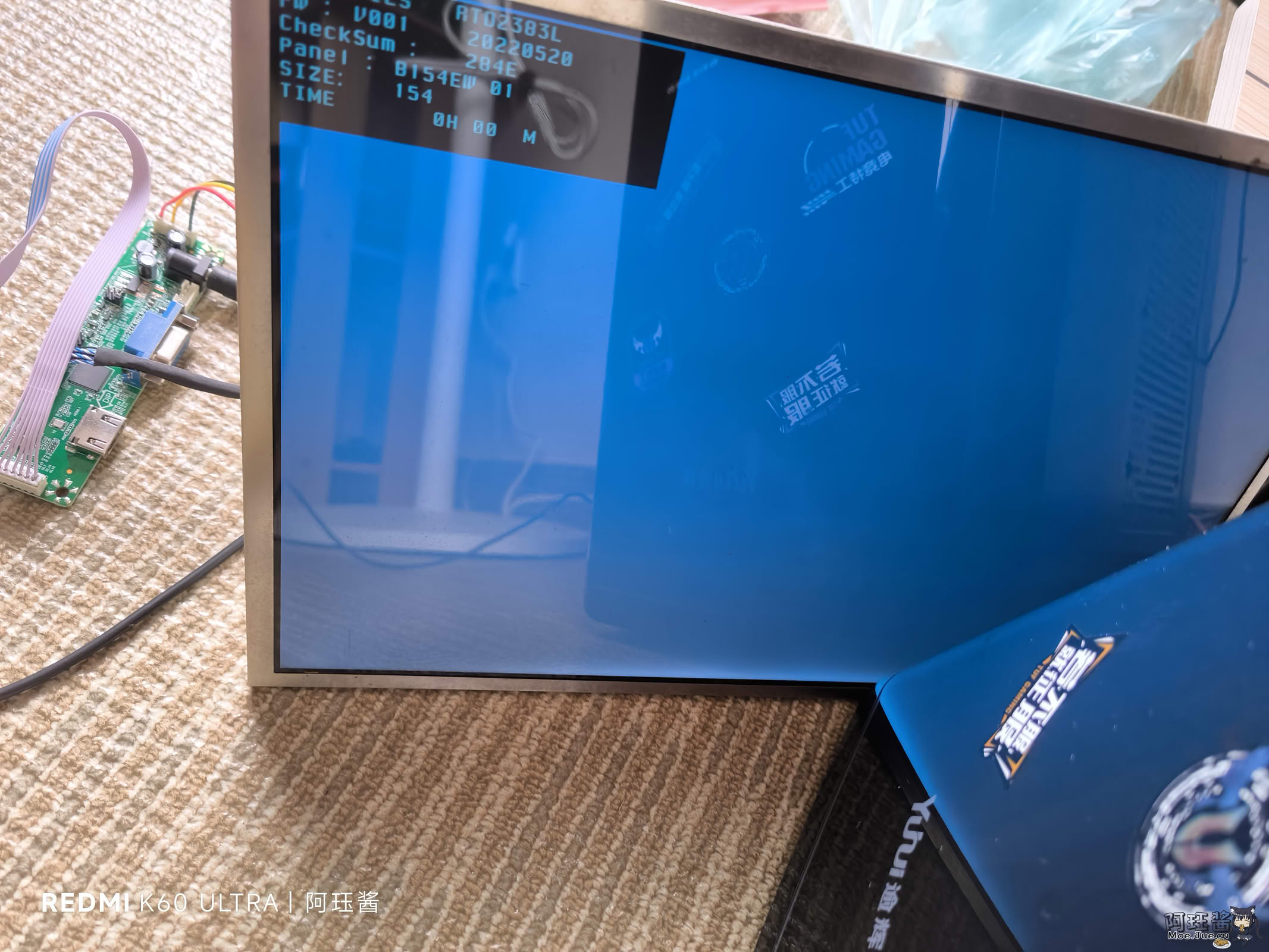

1. 通电测试

IMG_20250404_150154_04_13_2025

我这边为了图省事，已经让商家帮我装好了相应的驱动。

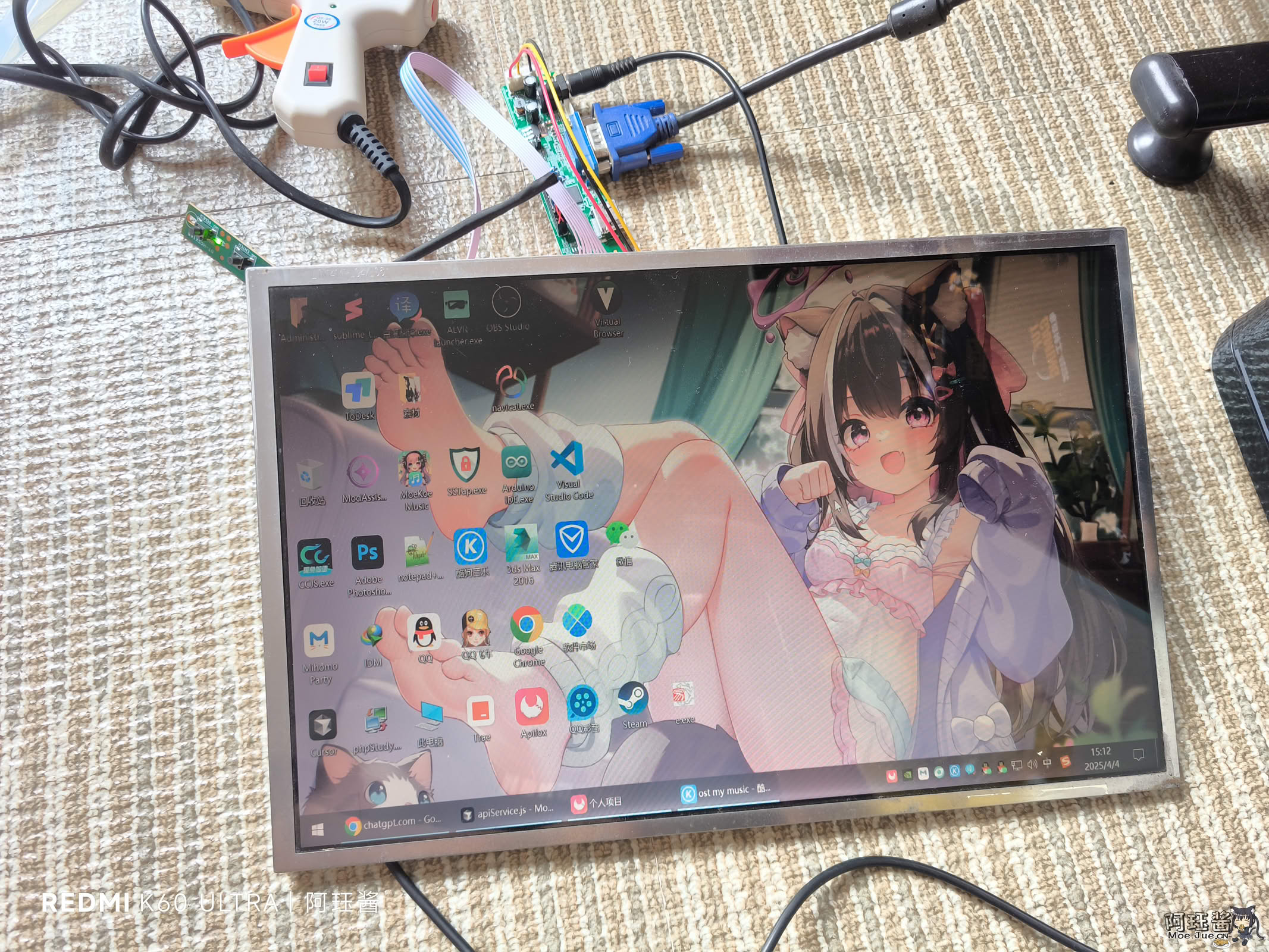

1. 接入信号

IMG_20250404_151208_04_13_2025

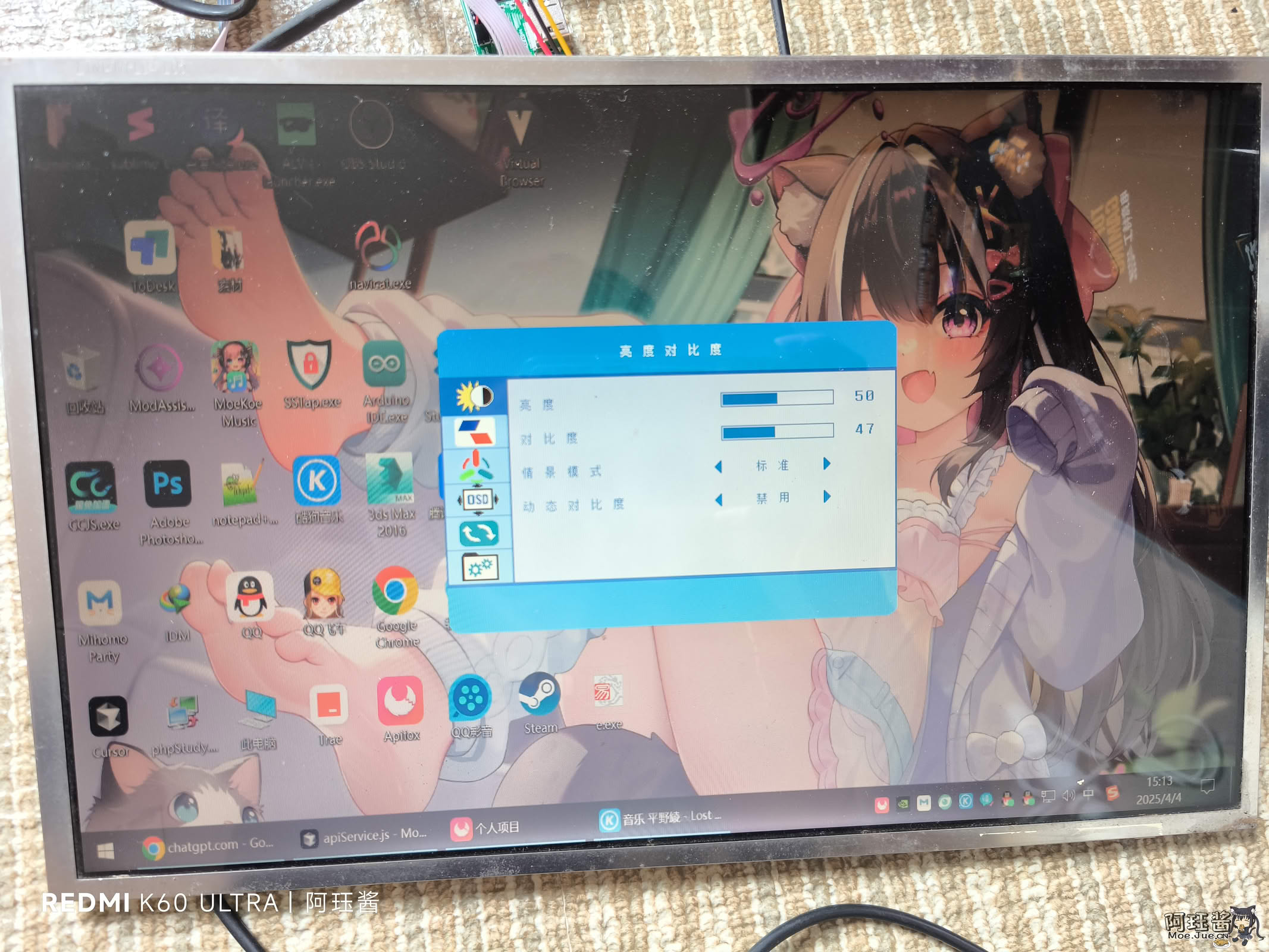

1. 测试按键板功能调节

IMG_20250404_151318_04_13_2025

1. 使用瓦楞纸做一个外壳

IMG_20250404_173602_04_13_2025

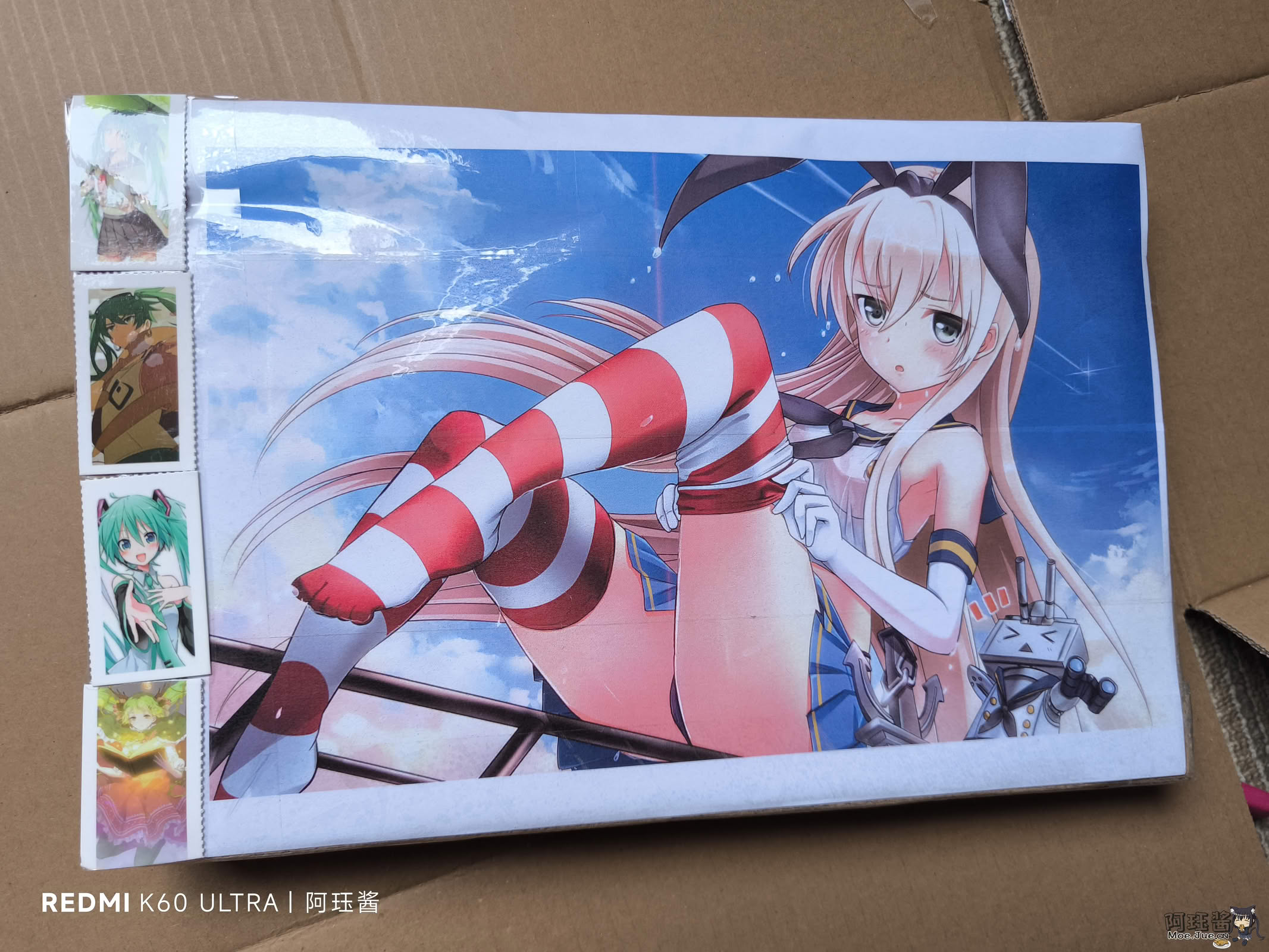

看来我用废纸皮做外壳的天赋还是不错的。怕太丑还贴了张壁纸上去。 家里有3D打印机的小伙伴直接设计外壳打印出来，效果会更好。

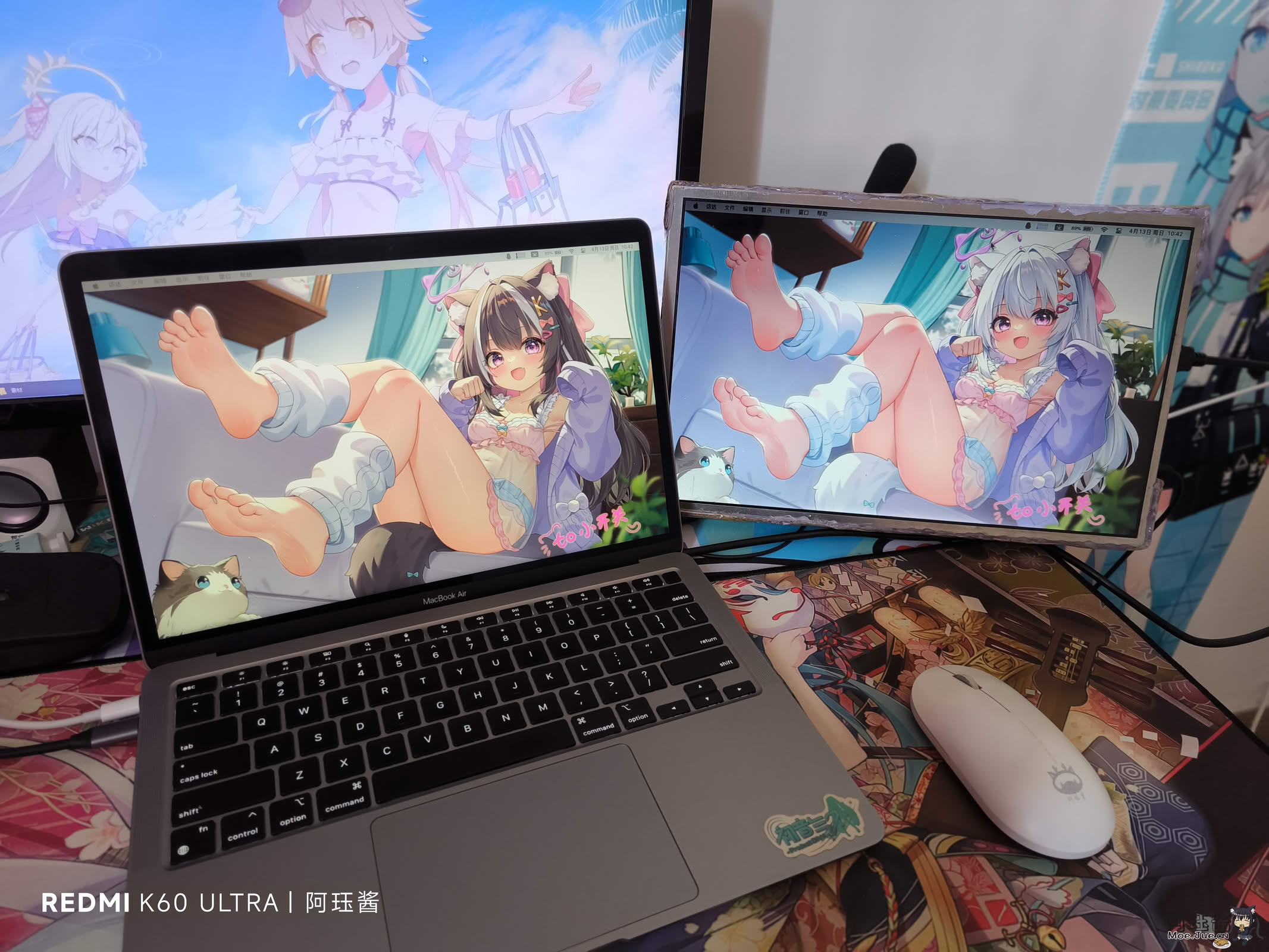

成品：

IMG_20250413_104214_04_13_2025

前面被热熔胶粘的有点惨不忍睹。
