可变形卷积DCN的深入解析及在PAMAP2数据集上的实战

可变形卷积网络（Deformable Convolutional Network，简称DCN）是计算机视觉领域中一种颇具创新性的神经网络模型。它结合了传统卷积神经网络（CNN）的局部特征提取能力，又通过引入可变形的卷积操作，赋予了模型更大的灵活性，在图像分类、目标检测等任务中展现出优异的表现。

一、DCN的基础原理

1. 传统CNN的局限性

说到DCN，就不得不先聊聊传统卷积神经网络（CNN）的特点和它遇到的一些难题。传统CNN通过固定的卷积核在图像上滑动，捕捉局部区域的特征。这种方式在很多场景下都很有效，比如识别简单的图案或纹理。但当面对现实世界中复杂的图像时，它就有些力不从心了。原因主要有以下几点：

• 对物体形变无能为力：现实中的物体往往不是一成不变的，它们可能会因为旋转、缩放或者姿势变化而呈现不同的形状。可传统卷积核的采样位置是固定的，没法根据物体的变化灵活调整，导致特征提取的效果大打折扣。
• 感受野缺乏灵活性：卷积核的大小和形状一旦确定，它的“视野”就固定了。面对大小不一、位置各异的物体时，很难做到面面俱到。

这些问题在图像分类上可能还能勉强应付，但到了目标检测、语义分割这样的任务，局限性就更加明显了。为了解决这些痛点，DCN应运而生。

2. DCN的核心思路

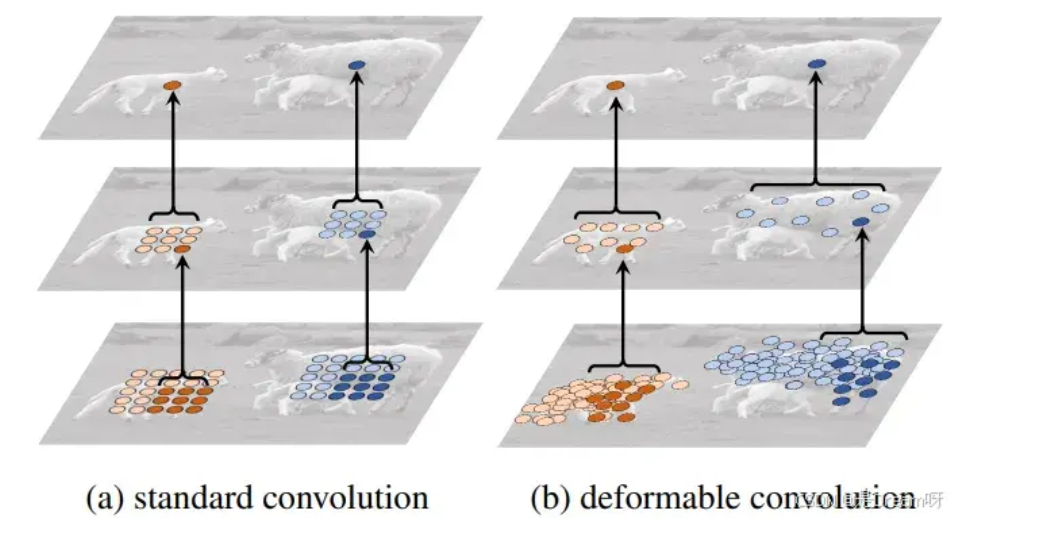

DCN的出发点很简单：既然传统卷积核的采样位置太死板，那我们能不能让它变得“聪明”一点，能自己学会去哪里采样呢？基于这个想法，DCN提出了几个关键的设计：

• 可变形卷积：在传统卷积的基础上，加入一个可学习的偏移量，让卷积核的采样位置不再固定，而是能根据图像内容动态调整。
• 偏移预测：通过一个额外的网络（我们称之为偏移网络），从输入特征图中预测出每个采样点的偏移量，告诉卷积核应该往哪儿偏移。
• 调制机制（可选）：除了调整位置，DCN还可以选择性地给每个采样点加一个权重（调制标量），进一步控制哪些点更重要。

简单来说，DCN能根据图像中的物体形状和位置，灵活地调整自己的采样范围。

二、DCN的架构

DCN的整体结构并不复杂，它主要由输入层、可变形卷积层（DeformConv2d）以及后续的特征处理层组成。

1. 输入层

DCN的输入通常是一张图像或者特征图，形状一般是 [batch, channels, height, width]。在给出的代码中，输入数据的形状是 [batch, channels, series, modal]，可能是某种特殊格式（比如时间序列或多模态数据），但核心原理是一样的。

2. 可变形卷积层（DeformConv2d）

可变形卷积层是DCN的“心脏”，它的工作可以分成几个步骤：

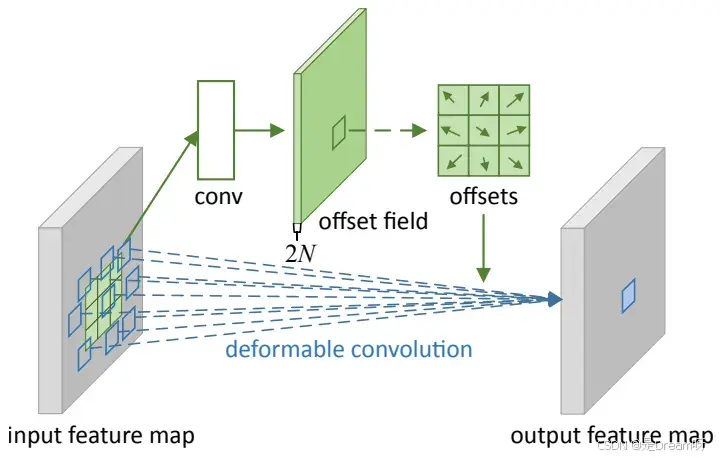

1. 预测偏移量\ DCN用一个独立的卷积层（代码里的 p_conv）从输入特征图中生成偏移量。这个偏移量告诉卷积核每个采样点应该往哪个方向移动多少距离。偏移量的形状是 [batch, 2 * kernel_height * kernel_width, output_height, output_width]，其中 2 表示水平和垂直两个方向的偏移。
2. 调整采样位置\ 有了偏移量，卷积核就知道该去哪里采样了。原来的采样点是按规则网格排列的，现在加上偏移量后，采样点的位置会发生变化，可能不再是整齐的网格，而是更贴近图像中关键的区域。
3. 插值获取特征\ 偏移后的采样点往往不是整数坐标，直接从特征图里取值会不准确。所以，DCN用双线性插值来估算这些点的特征值。简单来说，就是根据周围四个整数点的值，按距离加权平均，算出偏移点应该有的特征。
4. 执行卷积\ 拿到偏移后的特征值后，剩下的就是常规的卷积操作了：把这些特征值和卷积核的权重相乘并求和，输出新的特征图。

在代码里，DeformConv2d 类通过 forward 方法实现了这整个过程。

3. 整体结构

一个完整的DCN通常会堆叠多个可变形卷积层，每层后面可能会接上批归一化（BatchNorm）和激活函数（比如 ReLU）。最后，通过池化层和全连接层，把特征转化为分类结果。在代码的 DeformableConvolutionalNetwork 类里，模型定义了四个可变形卷积层，逐步提取特征，最后用自适应平均池化和全连接层完成分类。

三、代码实现详解

1. DeformConv2d 的实现

DeformConv2d 是可变形卷积层的核心类，下面我们分步骤看看它是怎么实现的。

1.1 初始化

在 __init__ 方法里，定义了几个关键的参数：

• inc 和 outc：输入和输出通道数。
• kernel_size：卷积核大小，可以是整数（比如 3）或者元组（比如 (3, 3)）。
• stride 和 padding：步幅和填充，用于控制卷积的输出尺寸。
• modulation：是否启用调制机制。
• p_conv：偏移网络，用来预测偏移量。
• m_conv：调制网络（如果启用），用来预测调制标量。
• conv：主卷积层，执行最后的卷积操作。

偏移网络 p_conv 的输出通道数是 2 * kernel_height * kernel_width，因为每个采样点需要水平和垂直两个偏移值。调制网络 m_conv 的输出通道数是 kernel_height * kernel_width，对应每个采样点的权重。

1.2 前向传播

forward 方法是可变形卷积的执行流程，我们一步步拆解：

1. 计算偏移量offset = self.p_conv(x) # (256, 18, 128, 9)通过 p_conv 从输入 x 中预测偏移量。假设卷积核是 3x3，输出通道就是 18（9 个采样点 × 2 个方向）。
2. 计算调制标量（可选）if self.modulation: m = torch.sigmoid(self.m_conv(x))如果启用了调制，用 m_conv 预测调制标量，并用 sigmoid 函数归一化。
3. 调整采样位置p = self._get_p(offset, dtype) # (256, 18, 6, 512)_get_p 方法结合原始采样点和偏移量，计算出调整后的采样坐标。原始采样点是一个规则网格（由 _get_p_n 生成），加上偏移量后变成灵活的分布。
4. 双线性插值x_q_lt = self._get_x_q(x, q_lt, N) x_q_rb = self._get_x_q(x, q_rb, N) x_q_lb = self._get_x_q(x, q_lb, N) x_q_rt = self._get_x_q(x, q_rt, N) x_offset = g_lt.unsqueeze(dim=1) * x_q_lt + \ g_rb.unsqueeze(dim=1) * x_q_rb + \ g_lb.unsqueeze(dim=1) * x_q_lb + \ g_rt.unsqueeze(dim=1) * x_q_rt这里先算出偏移点周围的四个整数坐标（左上、右下等），然后根据距离计算权重（g_lt 等），用加权平均得到偏移点的特征值。
5. 应用调制if self.modulation: x_offset *= m如果启用了调制，把调制标量乘到特征值上，调整每个采样点的重要性。
6. 重塑并卷积x_offset = self._reshape_x_offset(x_offset, ks) out = self.conv(x_offset)_reshape_x_offset 把偏移后的特征重塑成适合卷积的形状，然后通过 conv 层完成卷积操作。

1.3 辅助函数

• _get_p_n：生成卷积核采样点的相对位置，比如 3x3 核会有 9 个点的坐标。
• _get_p_0：生成输出特征图每个位置的中心坐标。
• _get_p：结合偏移量，算出最终的采样坐标。
• _get_x_q：用双线性插值获取偏移点的特征值。
• _reshape_x_offset：把插值后的特征重塑为卷积需要的形状。

2. DeformableConvolutionalNetwork 的实现

DeformableConvolutionalNetwork 是整个DCN模型的封装，结构如下：

2.1 初始化

self.layer = nn.Sequential(
    DeformConv2d(1, 64, 3, 2, 1, modulation=True),
    nn.BatchNorm2d(64),
    nn.ReLU(),
    DeformConv2d(64, 128, 3, 2, 1, modulation=True),
    nn.BatchNorm2d(128),
    nn.ReLU(),
    DeformConv2d(128, 256, 3, 2, 1, modulation=True),
    nn.BatchNorm2d(256),
    nn.ReLU(),
    DeformConv2d(256, 512, 3, 2, 1, modulation=True),
    nn.BatchNorm2d(512),
    nn.ReLU()
)
self.ada_pool = nn.AdaptiveAvgPool2d((1, 4))
self.fc = nn.Linear(512*4, category)

• layer：四个可变形卷积层，通道数从 1 增加到 512，步幅为 2，逐步降低分辨率。
• ada_pool：自适应平均池化，把特征图压缩到 [batch, 512, 1, 4]。
• fc：全连接层，输出分类结果。

2.2 前向传播

def forward(self, x):
    x = x.permute(0, 1, 3, 2)  # [b, c, modal, series]
    x = self.layer(x)
    x = self.ada_pool(x)  # [b, 512, 1, 4]
    x = x.view(x.size(0), -1)
    x = self.fc(x)
    return x

• 先调整输入维度，把 [b, c, series, modal] 变成 [b, c, modal, series]。
• 通过 layer 提取特征。
• 用池化和全连接层输出分类结果。

四、PAMAP2数据集实战结果

DCN的出现，很好地弥补了传统CNN在处理复杂场景时的不足。它在图像分类、目标检测、语义分割等任务中都有广泛应用，下面我们将以PAMAP2数据集为例，实现DCN在PAMAP2数据集上的实际应用结果。

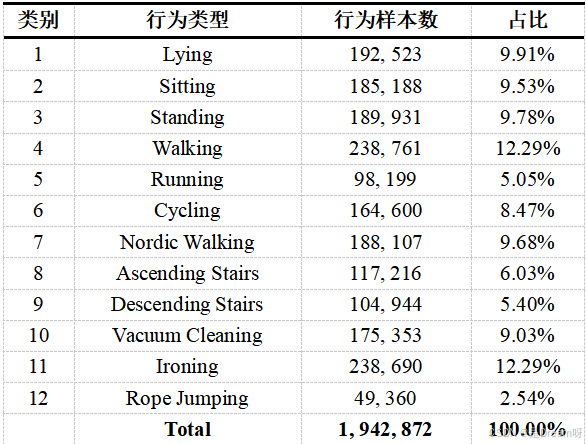

PAMAP2行为识别数据集由德国研究团队构建，通过多模态传感器记录人体日常活动特征。研究团队在9名受试者的胸部、右手腕和右脚踝处安装Trivisio Colibri无线传感装置，该设备以100Hz采样率同步捕获三轴加速度、角速度及磁场强度等9维运动数据，形成总规模达194万条的连续行为记录库。数据集涵盖躺卧、坐姿、站立等静态姿势，以及步行、跑步、骑行等12类动态活动，各类别样本分布均衡且具有典型性，为算法训练提供了丰富的现实场景数据。针对不同行为的时间跨度特征，实验采用170个采样点的窗口长度配合85点的滑动步长进行数据分割，在确保单个窗口完整包含行为周期特征的同时，通过数据重叠策略有效扩充训练样本规模，显著提升后续模型的识别性能。

1.训练结果

| Metric | Value |

| Parameters | 1,684,587 |

| FLOPs | 113.48 M |

| Inference Time | 7.81 ms |

| Val Accuracy | 0.9880 |

| Test Accuracy | 0.9807 |

| Accuracy | 0.9807 |

| Precision | 0.9811 |

| Recall | 0.9807 |

| F1-score | 0.9806 |

2.每个类别的准确率

每个类别的准确率:

Lying: 1.0000

Sitting: 0.9790

Standing: 1.0000

Walking: 0.9728

Running: 0.9868

Cycling: 0.9764

Nordic Walking: 1.0000

AscendStairs: 0.9889

DescendStairs: 0.9012

VacuumClean: 0.9926

Ironing: 0.9784

RodeJump: 0.9211

3.混淆矩阵图及准确率和损失曲线图

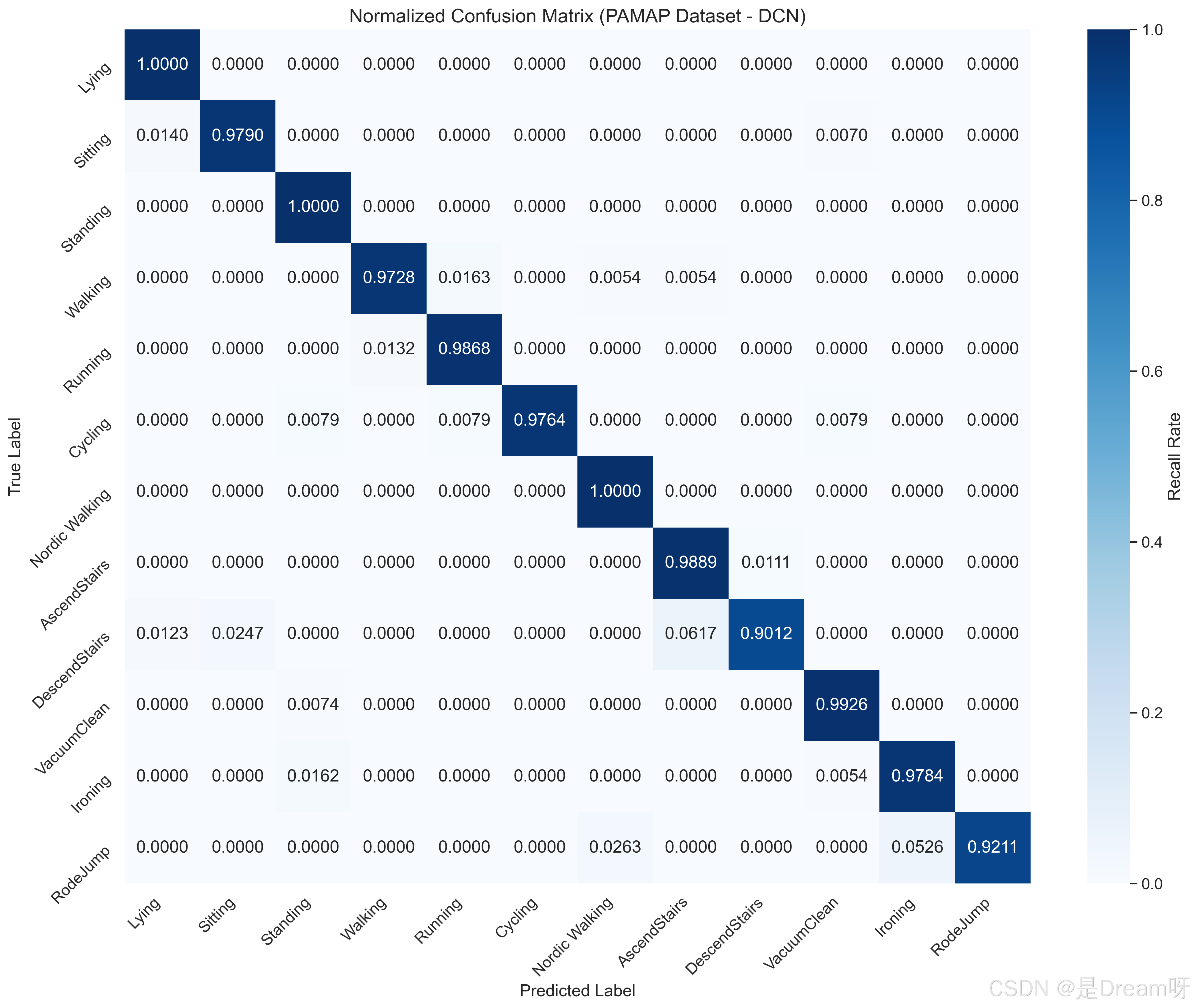

对角线表现：对角线上的值表示正确分类的比例。大多数类别的对角线值接近1.0，例如Lying（1.000）、Standing（1.000）、Nordic Walking（1.000）和Cycling（1.000），显示出模型的高准确率。

误分类情况：

AscendStairs：61.7%的样本被误分类为Nordic Walking，这可能是因为两者都涉及腿部运动和向上移动的模式，导致传感器数据相似。

RodeJump：52.6%的样本被误分类为Ironing，可能由于手臂运动的相似性或数据模式的混淆。

DescendStairs：7.4%的样本被误分类为Standing，这可能与下楼时的短暂稳定状态类似站立有关。

这些误分类表明，DCN在处理某些动态或相似的动作时仍有改进空间。未来可以通过引入时序信息、增加传感器维度或数据增强来减少混淆。

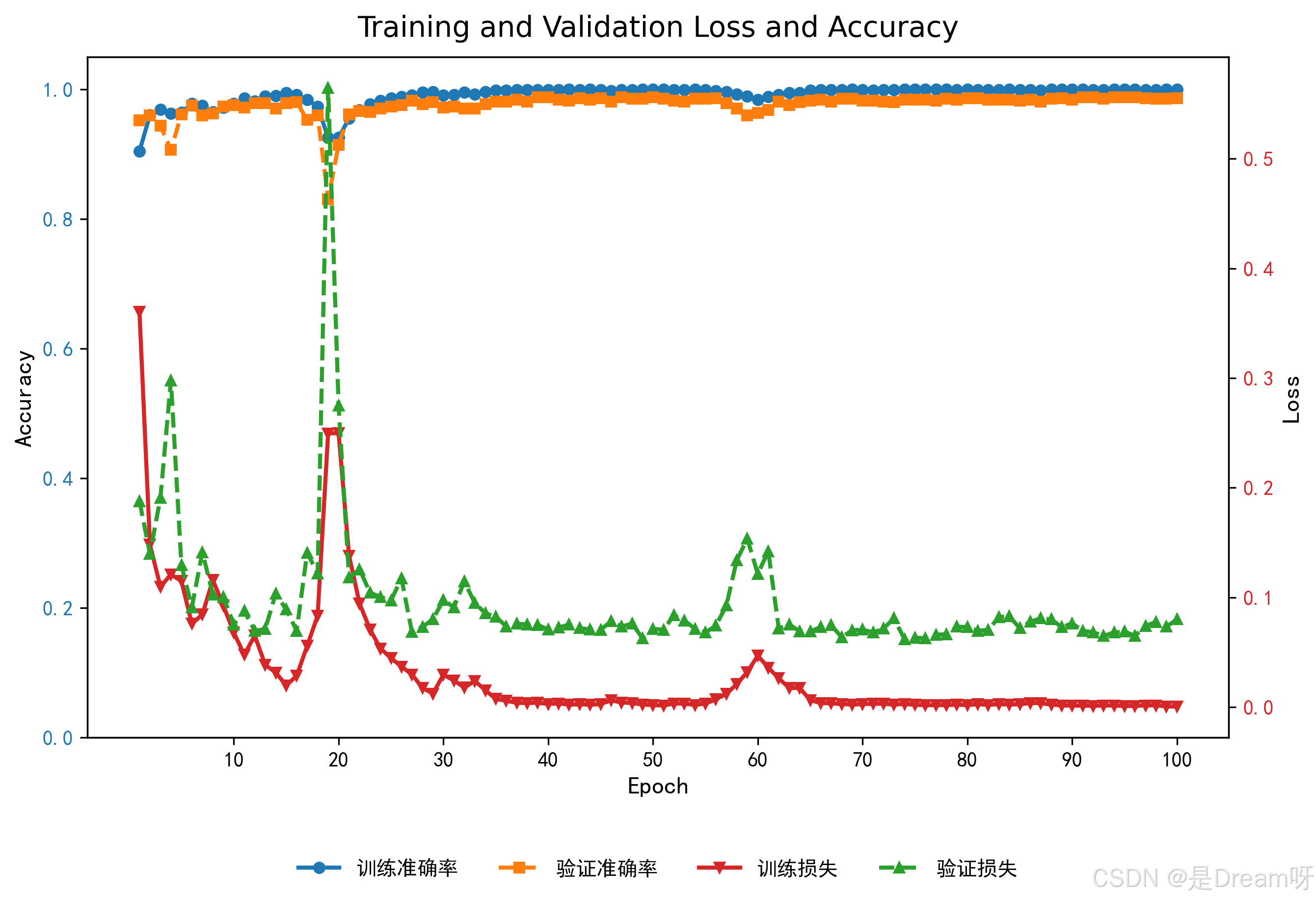

在前10个epoch内，训练和验证准确率迅速从约0.1上升至0.9，损失从0.7下降至0.2以下，显示出DCN对数据集的快速适应能力。在10-50个epoch间，准确率稳定在0.95-1.0，损失逐渐下降，但验证损失在某些epoch（如20和60）出现波动，可能由于验证集中某些类别样本分布不均。最终验证准确率为0.9880，测试准确率为0.9807，表明模型泛化良好，过拟合程度低。

总结

可变形卷积网络（DCN）在PAMAP2数据集上表现出色，测试准确率达到0.9807，F1-score为0.9806，验证准确率为0.9880。其参数量（1,684,587）、FLOPs（113.48M）和推理时间（7.81ms）显示出高效的计算性能，使其非常适合实时活动识别应用，例如可穿戴设备。

尽管DCN已展现出优越的性能，未来仍可通过以下方式进一步优化：

• 改进误分类：针对DescendStairs和RodeJump等类别，引入时序建模（如RNN或LSTM）或数据增强，增强模型对动态动作的区分能力。
• 提升鲁棒性：增加多模态数据或上下文特征，进一步提高模型对复杂场景的适应性。

总的来说，DCN通过其灵活的采样机制，很好地弥补了传统CNN在处理物体形变和多尺度变化时的不足，在PAMAP2数据集上的成功应用证明了其在活动识别领域的巨大潜力。
