上篇文章讲述了单臂路由的概念，以及单臂路由实现跨VLAN间通信的配置实验，这篇文章将带大家用另外一种方式实现不同VLAN的互联互通，也就是使用三层交换机。

1.三层交换机

很多刚接触网络的童鞋可能还不太清楚三层交换机的概念，这里先做一下简单介绍。

三层交换机就是具有部分路由功能的交换机，工作在OSI网络的标准模型的第三层：网络层。三层交换机的组重要的目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这个目的服务的，它能够做到一次路由，多次转发。

从以上三层交换机的概念和功能就能够很清楚的看到，三层交换机和二层交换机的区别：二层交换机不具备路由的功能，且工作在OSI网络的标准模型的第二层：数据链路层。

2.实验操作

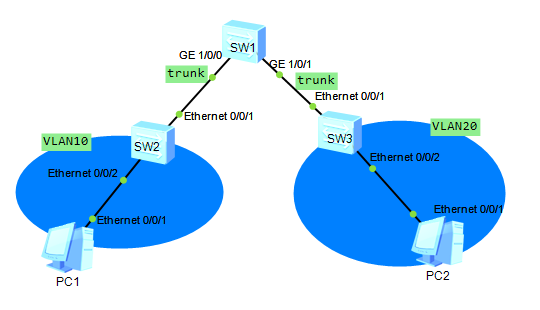

（1）网络拓扑图

（2）IP地址规划

Vlanif10	192.168.10.1/24
Vlanif20	192.168.20.1/24
PC1	192.168.10.2/24
PC2	192.168.20.2/24

（3）设备配置

SW1（三层交换机）：

<HUAWEI>sys
[~HUAWEI]vlan batch 10 20
[*HUAWEI]int Vlanif 10
[*HUAWEI-Vlanif10] ip address 192.168.10.1 24
[*HUAWEI-Vlanif10]int vlan 20
[*HUAWEI-Vlanif20]ip address 192.168.20.1 24
[*HUAWEI-Vlanif20]int g1/0/0
[*HUAWEI-GE1/0/0]port link-type trunk
[*HUAWEI-GE1/0/0]port trunk allow-pass vlan all
[*HUAWEI-GE1/0/0]undo shutdown
[*HUAWEI-GE1/0/0]int g1/0/1
[*HUAWEI-GE1/0/1]port link-type trunk
[*HUAWEI-GE1/0/1]port trunk allow-pass vlan all
[*HUAWEI-GE1/0/1]undo shutdown

SW2（二层交换机）：

<Huawei>sys
[Huawei]vlan 10
[Huawei-vlan10]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 10

SW3（二层交换机）：

<Huawei>sys
[Huawei]vlan 20
[Huawei-vlan20]int e0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all
[Huawei-Ethernet0/0/1]int e0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20

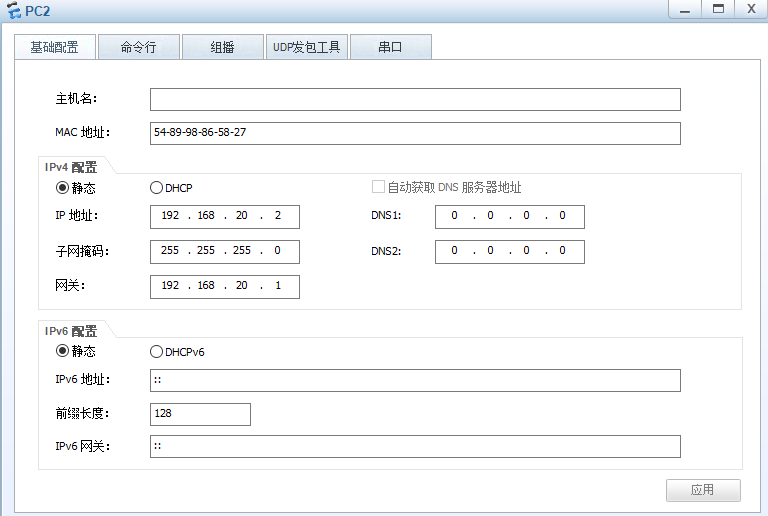

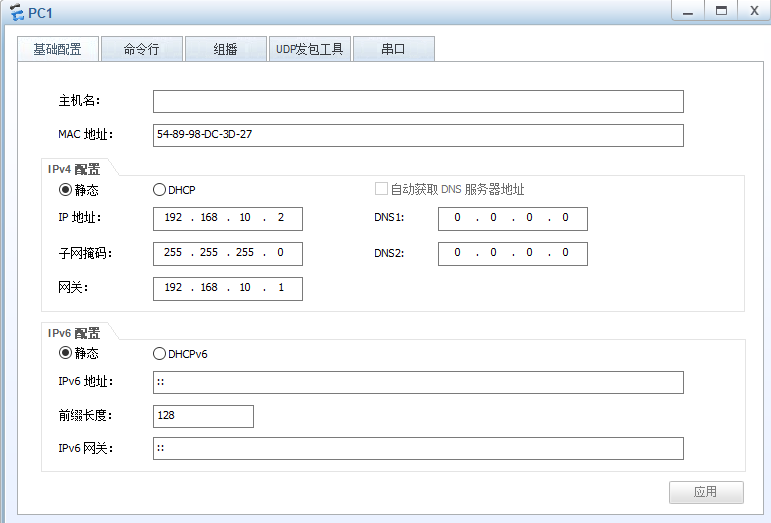

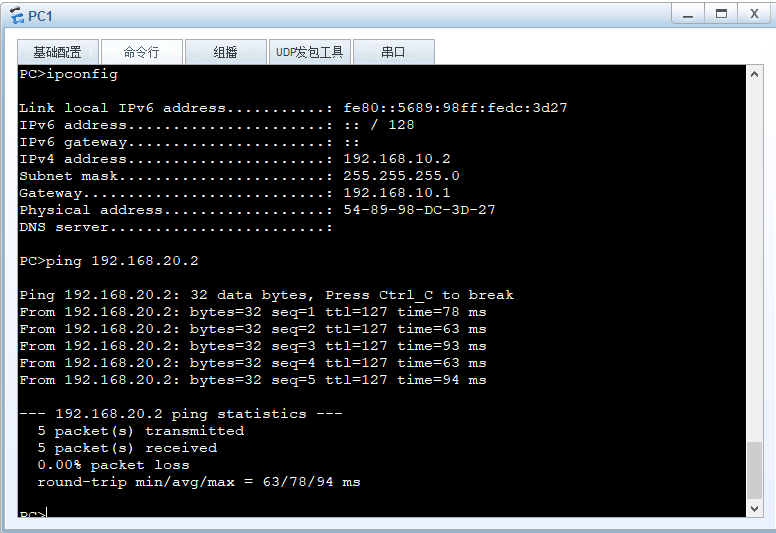

PC1：
