RJ45这么复杂？揭秘从生产工艺到设计原理参考

RJ45产品简介与材料组成

MATERIAL COMPOSITION

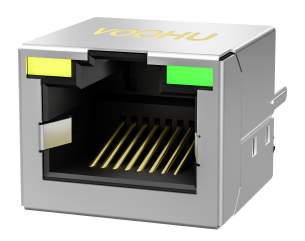

RJ45 连接器专为端接以太网电缆以及连接计算机、路由器、局域网和其他类型的数据通信设备而设计 RJ45（一种注册插孔互连）是一种常用的双绞线连接器，通常采用八个位置和八个触点 (8P8C) 设计 我们的产品组合包括多端口和单端口配置的 RJ45 连接器，并采用插孔和插头模块化连接器样式。这些部件提供组合式和堆叠式多端口配置以及屏蔽和非屏蔽版本

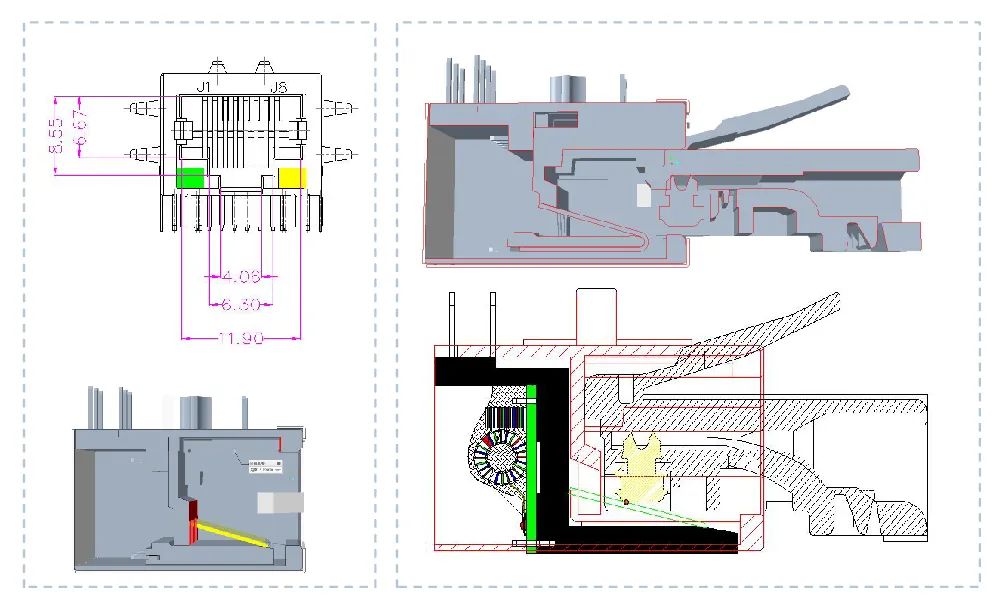

沃虎电子生产的RJ45接口尺寸严格遵循FCC规范中对于RJ45母座8P8C 连接器尺寸规范要求,主要尺寸标准截图如图所示:



材料组成及产品特性

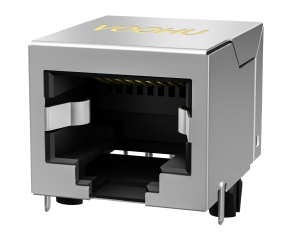

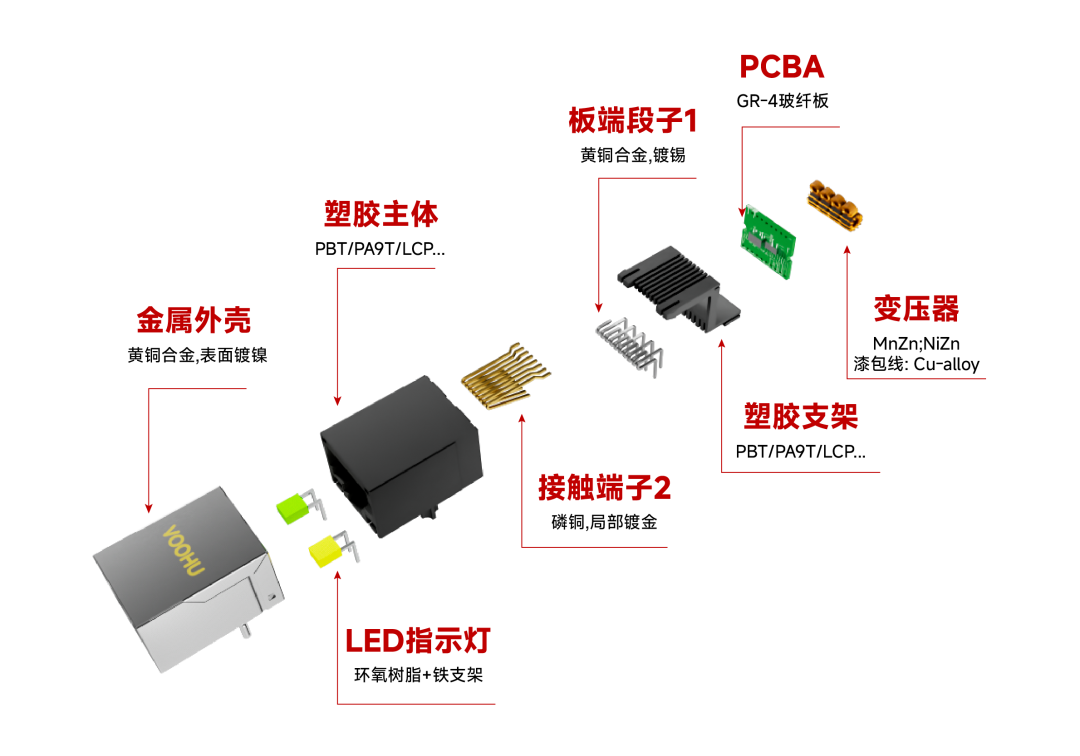

RJ45网络接口的主要材料组成如下图展示：



产品特性：

Shielded（屏蔽壳）

•金属外壳，提供EMI/RFI*保护。EMI/RFI*是在无线电通信中通常使用的频率范围内不想要的电磁能量(或“噪声”)


•EMI — 电磁干扰

•RFI — 射频干扰

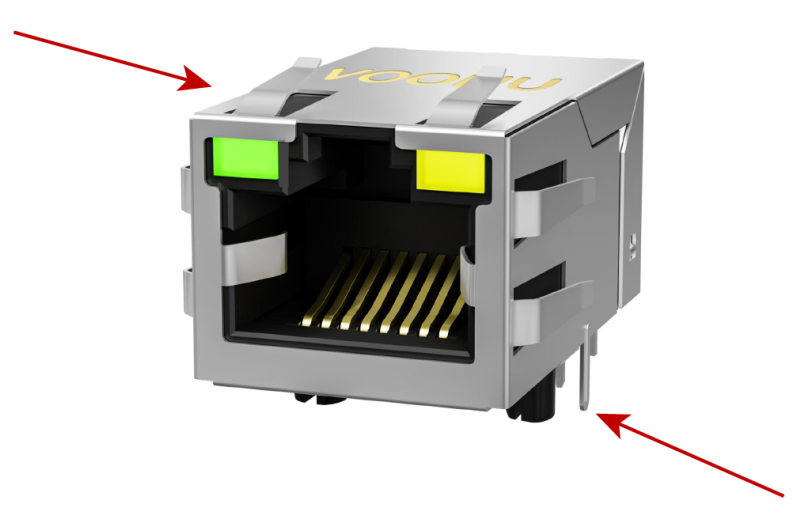

Grounding Options（接地脚）

外壳接地-与外壳接触进行接地连接

PCB地线--与PCB接触以进行地连接



KEY(接口)

设计用于与RJ45公头配合使用，以确保适当的匹配，也可以接受标准插头。

Mounting Pegs（焊接脚）

提供板端焊接定位和在焊接过程中提供定位和固定支撑，但不具备板锁功能。大多数RJ45母座孔都配有某种类型的安装销。



端口倒置

触点在底部，闩锁在顶部，以便于插拔插头。

端口朝上


端口朝下



面板支撑挡块

提供额外的机械支撑，尤其适用于顶部入口插孔。



LED灯

集成在母座内，无需占用额外的系统空间来安装指示灯。提供多种颜色和配置。



沃虎RJ45常规产品分类

PRODUCT CATEGORIES

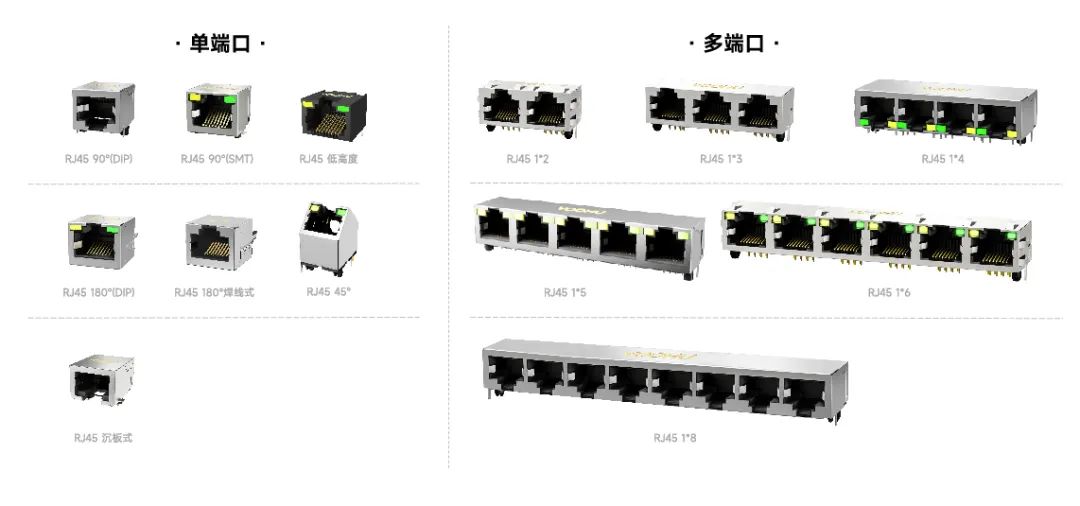

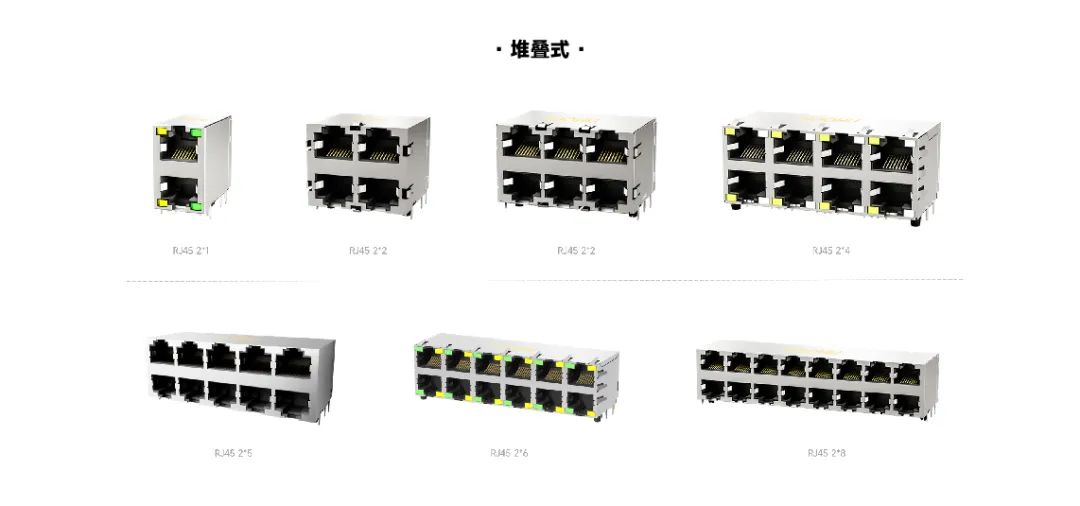

1.根据端口分类（单端口、多端口、堆叠式）

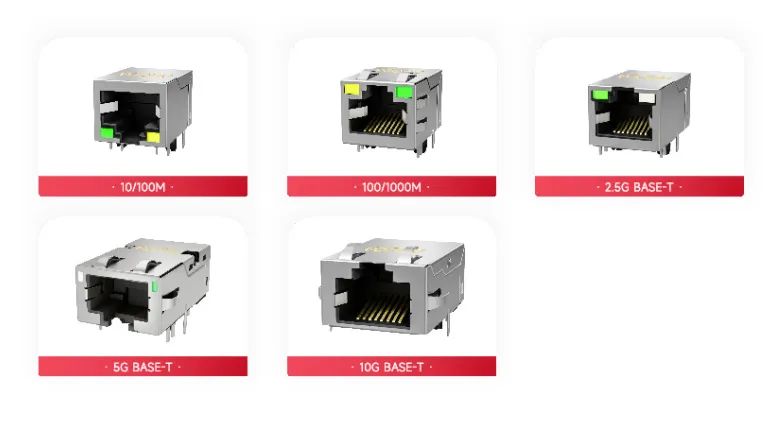

2.根据产品速率分类（百兆、千兆、5G、 5G、 10G）

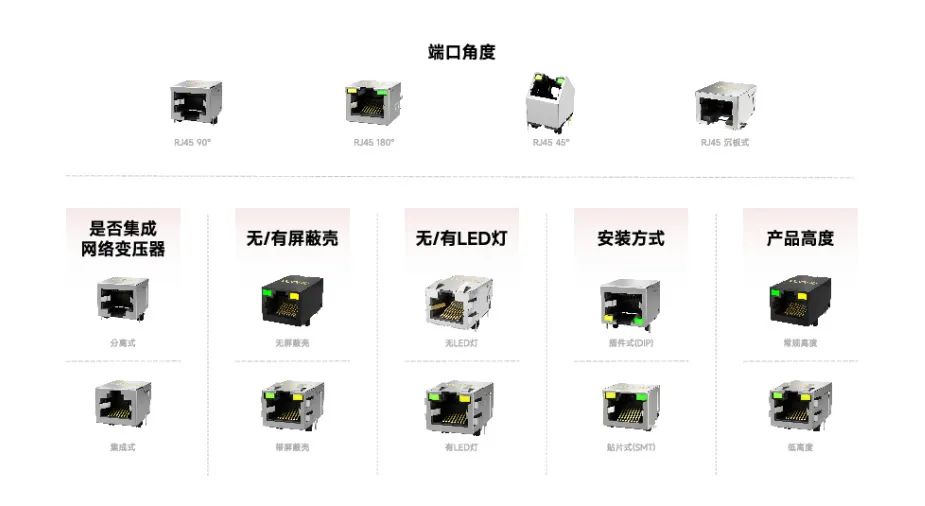

根据产品机械结构分类（集成式、分离式，有/无屏蔽，有无LED灯，端口角度90、180、45、沉板，插件、贴片，常规高度与低高度）



特殊RJ45产品种类

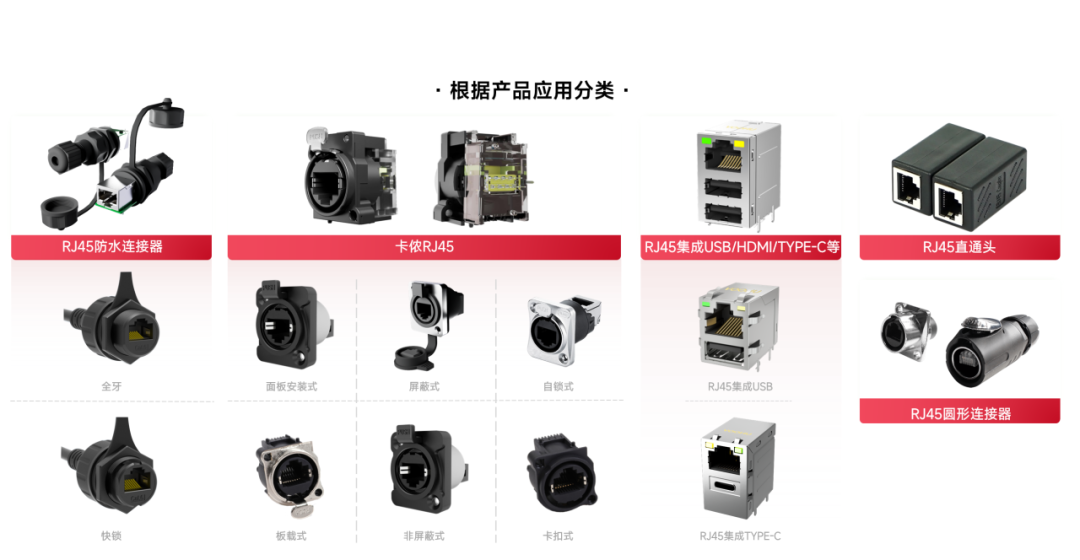

根据产品应用分类（防水RJ45、卡侬RJ45(面板安装式、板载式，有/无屏蔽，自锁式、卡扣式)、直通头，RJ45集成其他接口）



RJ45选型建议

SELECTION SUGGESTIONS

1. 集成式与分离式区别及分别适用场景

RJ45连接器的分离式（无变压器/无磁性元件）和集成式（带网络变压器/磁性元件）是PCB板载型母座的核心分类，其选择直接影响电路设计、成本、性能和适用场景。以下是两者的详细对比及适用场景分析：

分离式 RJ45 母座

（Discrete Jack / Non-Integrated）

结构特点：

无内置网络变压器，仅包含RJ45插座基础结构（触片、外壳、锁扣）。

需在PCB上外接独立网络变压器模块（通常为SMD或DIP封装）。

适用场景：

·工业控制与严苛环境

工业设备（PLC、HMI、伺服驱动器）需抵抗强电磁干扰（EMI），外置变压器可远离干扰源布局。

支持更宽温度范围（-40°C~105°C），避免磁性元件高温失效。

·高功率PoE++设备

支持802.3bt（90W）的设备（如AP、摄像头），外置变压器散热更好，避免过热导致磁饱和。

·灵活设计需求

需自定义变压器参数（如隔离电压、共模抑制比），满足医疗/军用等高可靠性场景。

·维修与替换便捷性

变压器故障时只需更换独立模块，无需拆卸整个RJ45插座。

缺点：

占用PCB面积更大（变压器+插座），增加布局复杂度。

需额外采购变压器，供应链管理成本更高。


集成式 RJ45 母座

（Integrated / Magnetics Jack）

结构特点：

内置网络变压器和共模扼流圈，实现信号滤波、电气隔离和阻抗匹配。

以单模块形式直接焊接在PCB上（SMT或DIP封装）。

适用场景：

·消费电子与小型设备

空间受限产品（路由器、智能电视、NAS），高度集成节省PCB面积。

·标准以太网设备

商业级交换机、打印机、IP电话等Cat5e/Cat6应用，环境干扰较小。

·低成本量产需求

减少元器件数量，简化SMT贴片流程，降低组装成本。

·设计周期短的项目

无需单独选型变压器，避免阻抗匹配问题，加速产品上市。

缺点：

散热受限，高功率PoE++（>60W）可能过热（需选工业增强型）。

抗干扰能力弱于分离式（变压器靠近插座，易受机箱噪声影响）。

故障时需整体更换，维修成本高。

分离式RJ45母座（外置变压器）适用于严苛环境（工业干扰、高功率PoE、宽温），而集成式RJ45母座（内置变压器）则适用于空间受限、成本敏感的常规设备。


2.圆针与扁针区别及分别适用场景

一般网络通讯用的卡合式RJ45插座(Keystone Jack)本体内部装设有8根金针(contact pins，即一种表面有镀上一层厚度达50微英寸microinch)的镀镍(gold over nickel)的金属导线)，以接通装设在网络插头上的8块金锁片。通常该金针可分为截面积为0.166190251mm2的圆针(Round Pin)以及截面积为0.12mm2的扁针(Flat Pin)两种型式，其镀金的方式也不相同。

生产工艺：

圆针一直以来都是用抽线的方式来制作，在制造过程中是没有任何的废料，以及由于圆针并没有方向性，所以便于生产时自动化生产的设计；

扁针生产是由料带牵引着扁针，但料带在实际上加工使用完成后，就不再需要，所以会形成废料，而在1单位的面积内，就会约有0.6单位的废料产生，从制作过程看在圆针与扁针的生产费用比较上，冲压制程远大于抽线

镀金成本：

圆针采用全镀技术，而扁针还可以设定选镀顶面与公头接触的范围，从而大幅度降低成本，但面对自动化生产时，需要克服扁针方向控制的问题

机械性能与可靠性：

得益于圆针的物理结构，圆针的插拔性与恶劣环境适用性能通常大于扁针，所以圆针常用于工业设备，而扁针常用于消费电子设备

不同pin针的应用场景：

圆针适用场景：

工业设备(PLC/工控机)、Cat6A+/10G高速传输、高功率PoE++(≥60W)、车载/医疗等严苛环境

扁针适用场景：

消费电子(路由器/打印机)、Cat5e/Cat6标准以太网、低功率PoE(≤30W)、成本敏感型量产产品


3.有无屏蔽壳的产品差异

RJ45连接器插头分为非屏蔽和屏蔽两种类型。

非屏蔽RJ45连接器插头是最常见的类型，其结构简单、价格低廉，适用于一般家庭和办公环境等对电磁屏蔽要求不高的场合。而屏蔽式RJ45连接器插头则具有更好的抗干扰和防电磁泄漏能力，因此广泛应用于对信号传输质量和数据安全要求较高的场合，如金融、医疗、军事等。

屏蔽RJ45连接器插头外围用屏蔽包层覆盖，可以有效地减少外界干扰对信号传输的影响，提高数据传输的稳定性和准确性。同时，屏蔽RJ45连接器插头还可以防止电磁波泄漏，保护用户数据的安全。虽然屏蔽RJ45连接器插头的外形与非屏蔽的插头没有区别，但是在实际使用中，它的作用却是非常重要的。


产品可靠性验证项目

RELABILITY VERIFICATION

1.集成式与分离式区别及分别适用场景

测试案例基于集成式RJ45镀金6u"

电气测试 通过

·接触电阻测试 contact resistance test

·绝缘电阻 Insulation resistance

·耐电压 HI-POT

·插拔力及寿命测试;Insertion force and life test;

·圈比测试 TR test

·机械冲击/跌落测试 Mechanical shock/drop test

·可焊性、耐焊性、LED测试 solderability, solder resistance, LED test

·单PIN正向力 Single PIN elastic force

·振动测试 vibration test

恶劣环境测试 通过

·耐湿性/恒温恒湿 humidity resistance/constant temperature and humidity

·耐温实验/温度寿命 Temperature resistance test/temperature life

·盐雾24H测试 Salt spray test;

·耐寒性 Cold resistance


非标产品定制流程

PRODUCT CUSTOMIZATION

网口内部松紧度定制案例：

某客户采用定制化公头，在接入我司样品后发现插头松动，遂与我司技术人员进行需求确认，我司技术人员依据需求开模定制，规定时间内完成新需求样品交付并测试通过，实行量产与备货。



RJ45的应用场景

Application scenarios of RJ45

适用于各种具有 RJ45 连接的工业设备与消费电子类应用

需要以太网的工业应用

·工业控制

·数据通信

·消费电子

·光伏储能

·安防监控

·视频控制等领域



参考设计原理

REFERENCE DESIGN

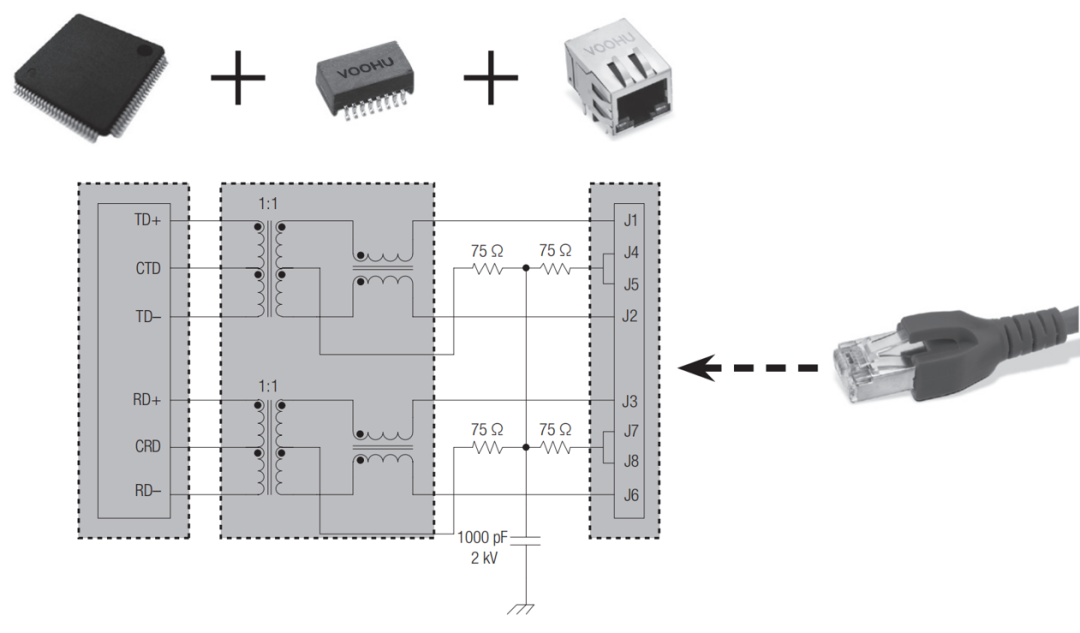

1. 电压型PHY+网络变压器+RJ45

100 Base-T discrete常规电路



2. 电压型PHY+RJ45集成百兆滤波器

与电压驱动型PHY连接，采用Bob-Smith电路作用如下：

1.浪涌防护

2.阻抗匹配

3.降低EMC辐射

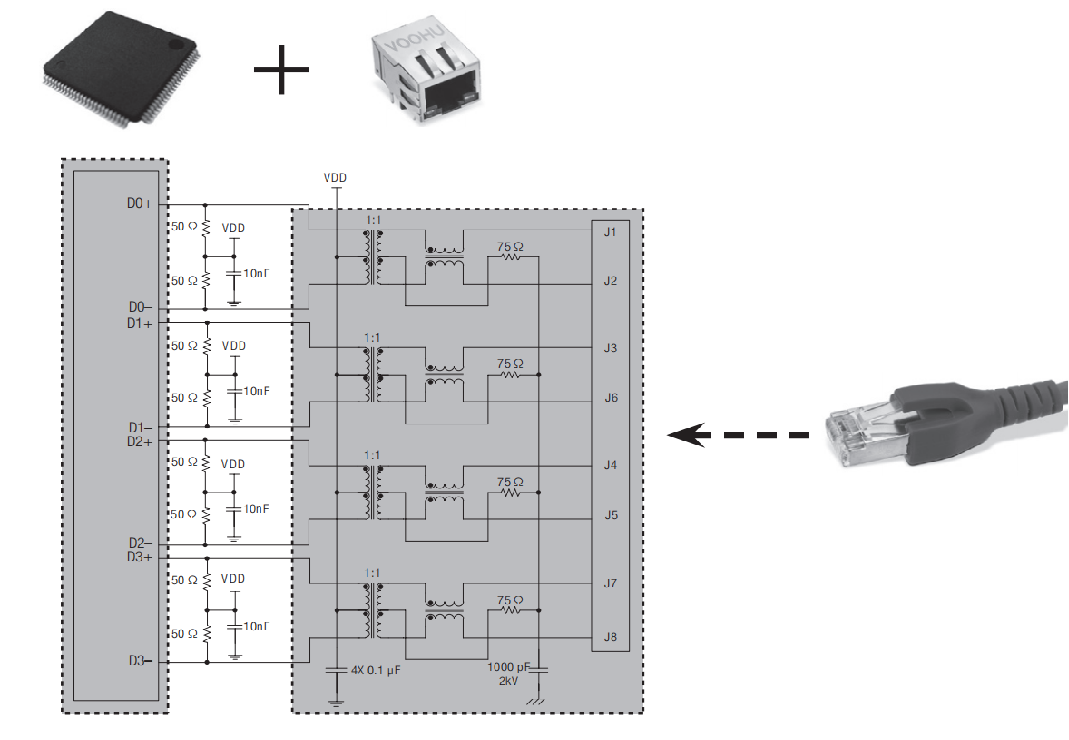

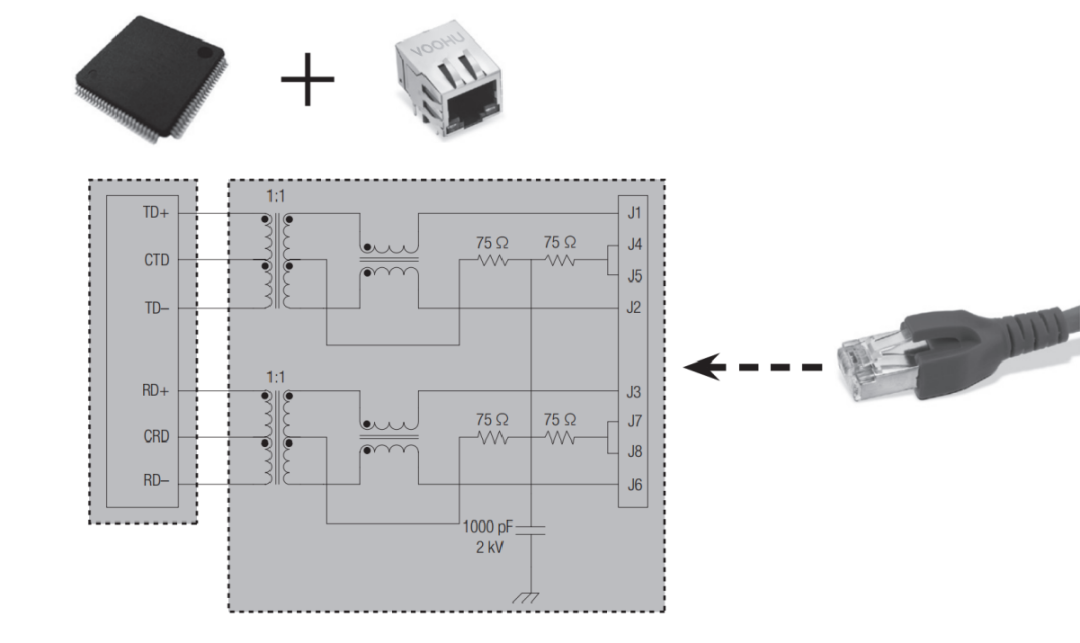

3. 电流型PHY+RJ45集成千兆滤波器

与电流驱动型PHY连接的中心抽头向上拉至Vdd,Vdd为PHY的工作电压,再接对地电容(0.01uF - 0.1uF)；

这里很显眼的是从数据线到地的50Ω的电阻，位于集成式RJ45和PHY之间, 原因是PHY的入口有一个高阻抗放大器， 电阻避免数据信号在信号线上的反射

为了防止瞬态电压过载，可以在集成式RJ45和PHY之间使用TVS二极管，PHY和RJ45之间的距离需要尽可能的短

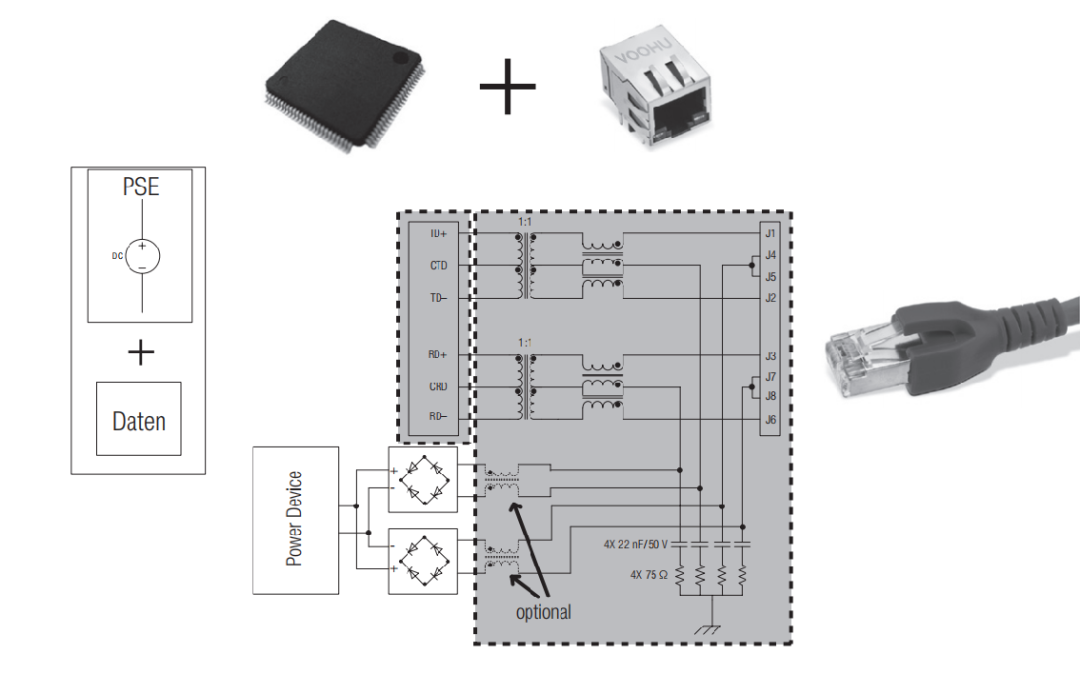

4. 电压型PHY+RJ45集成百兆滤波器（POE）

POE可以为外部外围设备提供能量。 图中显示了一个电压源, 这里称之为PSE(电源设备)

首先，电源电压将与数据信号相结合。电流驱动1000 Base-T二极管桥接是电源器件(PD)的反极性保护

在原理图中，它被画在电源器件旁边，如果共模噪声的风险很高，建议在PoE线路中放置额外的共模扼流圈。
