🚀一、RelativeContainer

🔎1.概述

ArkUI组件中的RelativeContainer是一个相对定位的容器，可以用来将子组件按照相对位置布局。

在RelativeContainer中，每个子组件都可以设置相对于父容器或其他组件的位置和大小。可以通过设置相对位置、偏移量、宽度和高度来实现布局。相对位置可以设置为左侧、上方、右侧和下方。偏移量可以设置为相对位置的偏移值，例如向右偏移10像素或向下偏移5像素。宽度和高度可以设置为相对值或绝对值。

使用RelativeContainer时，要注意避免组件重叠或越出容器边界的情况。可以使用zIndex属性来设置组件的堆叠顺序，避免遮盖问题。同时，也可以使用padding属性来设置内边距，避免组件紧贴容器边缘。

RelativeContainer是一个非常灵活的容器组件，可以实现各种复杂的布局效果。

🔎2.设置依赖关系

🦋2.1 锚点设置

在网页中，锚点是指可以跳转到页面中特定位置的链接。设置锚点需要以下步骤：

在 HTML 页面中找到要设置锚点的位置。
在该位置的标签中添加一个 ID 属性，并为其赋一个唯一的值。例如：<h2 id="section1">Section 1</h2>。
在引用该锚点的链接中，将链接目标指向该 ID。例如：<a href="#section1">Go to Section 1</a>。

当用户点击链接时，页面会自动滚动到设定的锚点位置。

但在RelativeContainer中锚点其实是对于的参照物，具体用法介绍如下：

在水平方向上，可以设置left、middle、right的锚点。
在竖直方向上，可以设置top、center、bottom的锚点。
必须为RelativeContainer及其子元素设置ID，用于指定锚点信息。RelativeContainer的ID默认为__container__

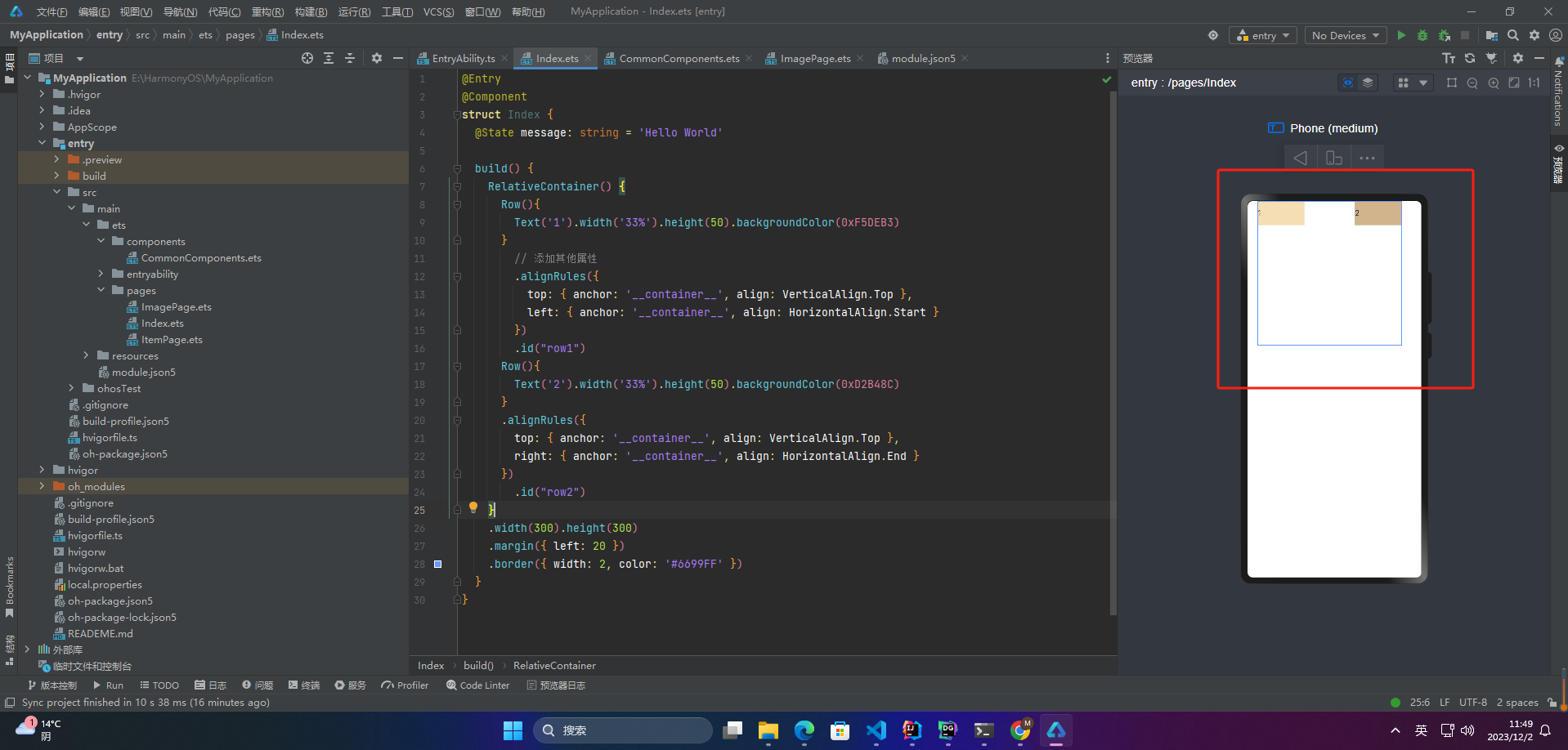

1、RelativeContainer父组件为锚点，__container__代表父容器的id

RelativeContainer() {
  Row(){
    Text('1').width('33%').height(50).backgroundColor(0xF5DEB3)
  }
    // 添加其他属性
    .alignRules({
      top: { anchor: '__container__', align: VerticalAlign.Top },
      left: { anchor: '__container__', align: HorizontalAlign.Start }
    })
    .id("row1")
  Row(){
    Text('2').width('33%').height(50).backgroundColor(0xD2B48C)
  }
  .alignRules({
    top: { anchor: '__container__', align: VerticalAlign.Top },
    right: { anchor: '__container__', align: HorizontalAlign.End }
  })
    .id("row2")
}
.width(300).height(300)
.margin({ left: 20 })
.border({ width: 2, color: '#6699FF' })

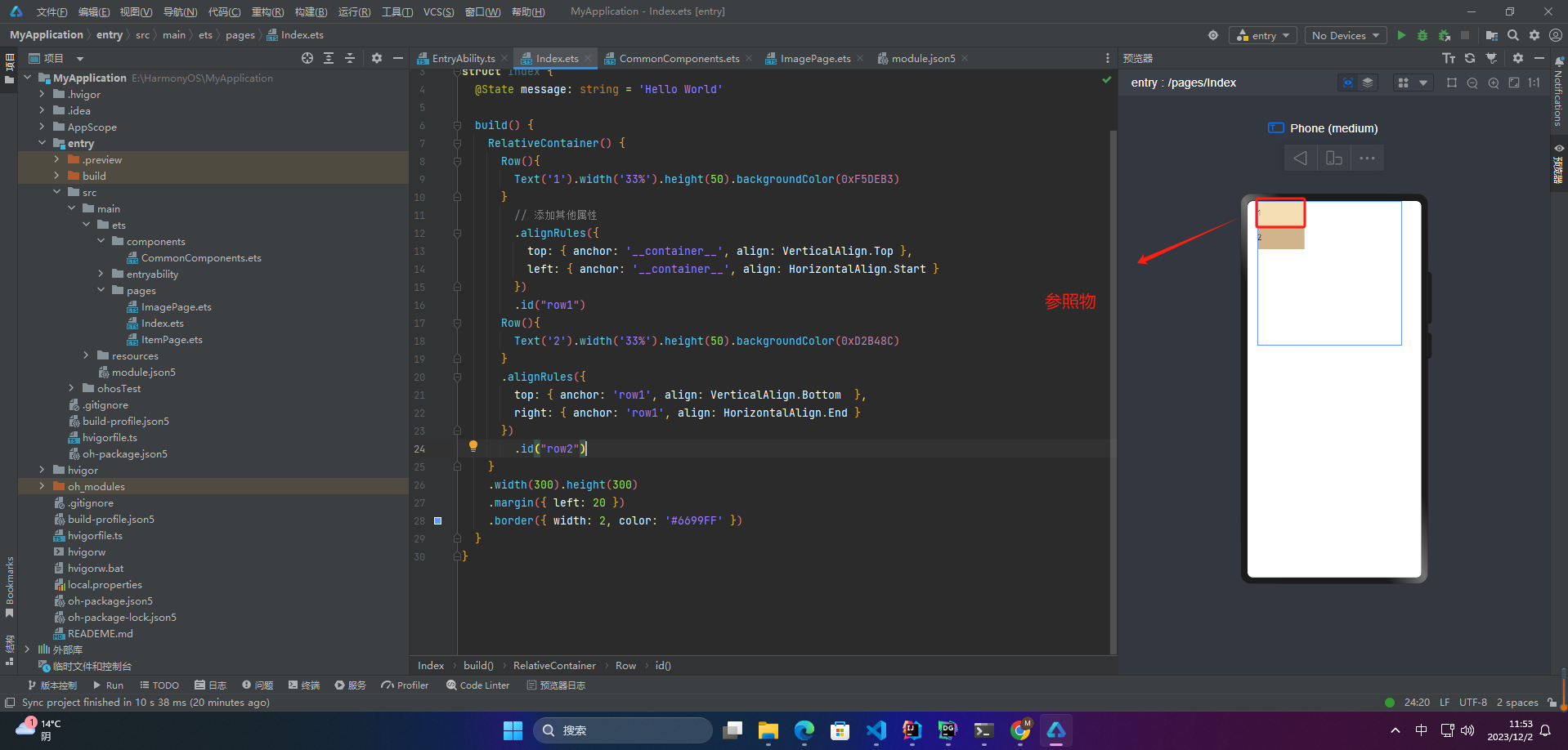

2、以子元素为锚点

    RelativeContainer() {
      Row(){
        Text('1').width('33%').height(50).backgroundColor(0xF5DEB3)
      }
        // 添加其他属性
        .alignRules({
          top: { anchor: '__container__', align: VerticalAlign.Top },
          left: { anchor: '__container__', align: HorizontalAlign.Start }
        })
        .id("row1")
      Row(){
        Text('2').width('33%').height(50).backgroundColor(0xD2B48C)
      }
      .alignRules({
        top: { anchor: 'row1', align: VerticalAlign.Bottom  },
        right: { anchor: 'row1', align: HorizontalAlign.End }
      })
        .id("row2")
    }
    .width(300).height(300)
    .margin({ left: 20 })
    .border({ width: 2, color: '#6699FF' })

🦋2.2 设置相对于锚点的对齐位置

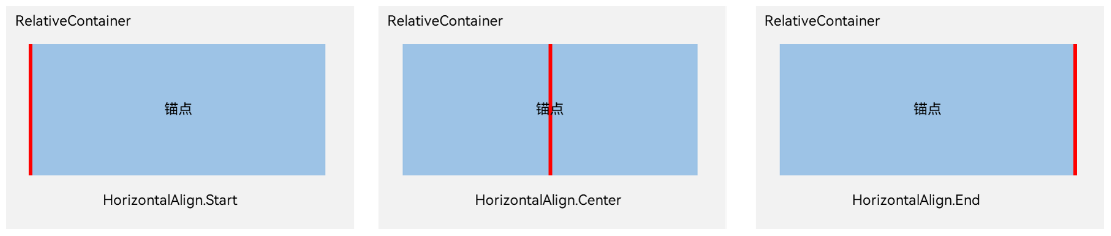

1、在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End

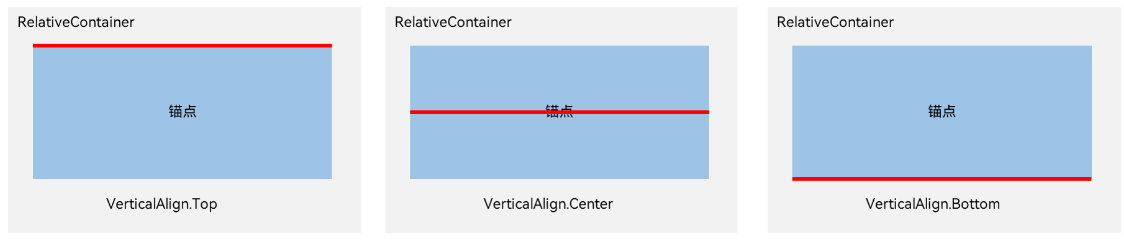

2、在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom

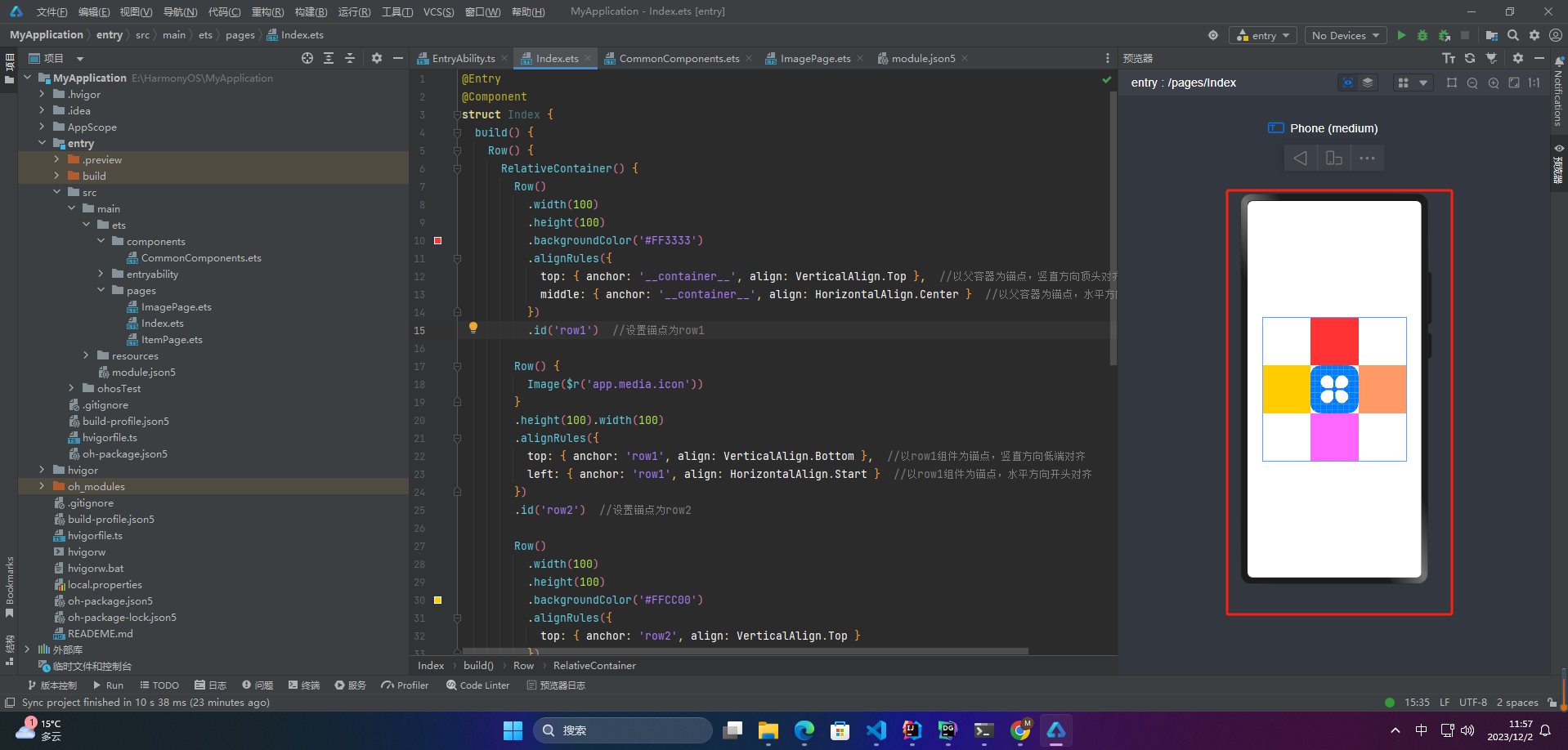

🔎3.案例

@Entry
@Component
struct Index {
  build() {
    Row() {
      RelativeContainer() {
        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF3333')
          .alignRules({
            top: { anchor: '__container__', align: VerticalAlign.Top },  //以父容器为锚点，竖直方向顶头对齐
            middle: { anchor: '__container__', align: HorizontalAlign.Center }  //以父容器为锚点，水平方向居中对齐
          })
          .id('row1')  //设置锚点为row1

        Row() {
          Image($r('app.media.icon'))
        }
        .height(100).width(100)
        .alignRules({
          top: { anchor: 'row1', align: VerticalAlign.Bottom },  //以row1组件为锚点，竖直方向低端对齐
          left: { anchor: 'row1', align: HorizontalAlign.Start }  //以row1组件为锚点，水平方向开头对齐
        })
        .id('row2')  //设置锚点为row2

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FFCC00')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Top }
          })
          .id('row3')  //设置锚点为row3

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF9966')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Top },
            left: { anchor: 'row2', align: HorizontalAlign.End },
          })
          .id('row4')  //设置锚点为row4

        Row()
          .width(100)
          .height(100)
          .backgroundColor('#FF66FF')
          .alignRules({
            top: { anchor: 'row2', align: VerticalAlign.Bottom },
            middle: { anchor: 'row2', align: HorizontalAlign.Center }
          })
          .id('row5')  //设置锚点为row5
      }
      .width(300).height(300)
      .border({ width: 2, color: '#6699FF' })
    }
    .height('100%').margin({ left: 30 })
  }
}
