DeviceNet主站转EtherNet/IP协议网关详细解读

很多小伙伴在后台私信小编问可不可以讲讲DeviceNet主站转EtherNet/IP协议网关，今天小编就给大家展开讲一下。

一，设备主要功能

JH-EIP-DVN疆鸿智能型网关实现了EtherNet/IP网络与DeviceNet网络之间的数据通讯，可连接DeviceNet网络到EtherNet/IP网络。即将DeviceNet设备连接到EtherNet/IP网络。

应用广泛：本产品应用于支持DeviceNet接口的IO模块、电机、仪表、机器人等等，EtherNet/IP从站转DeviceNet主站在工业自动化领域具有重要的意义和广泛的应用前景，为企业的生产管理和发展带来了诸多便利和效益。

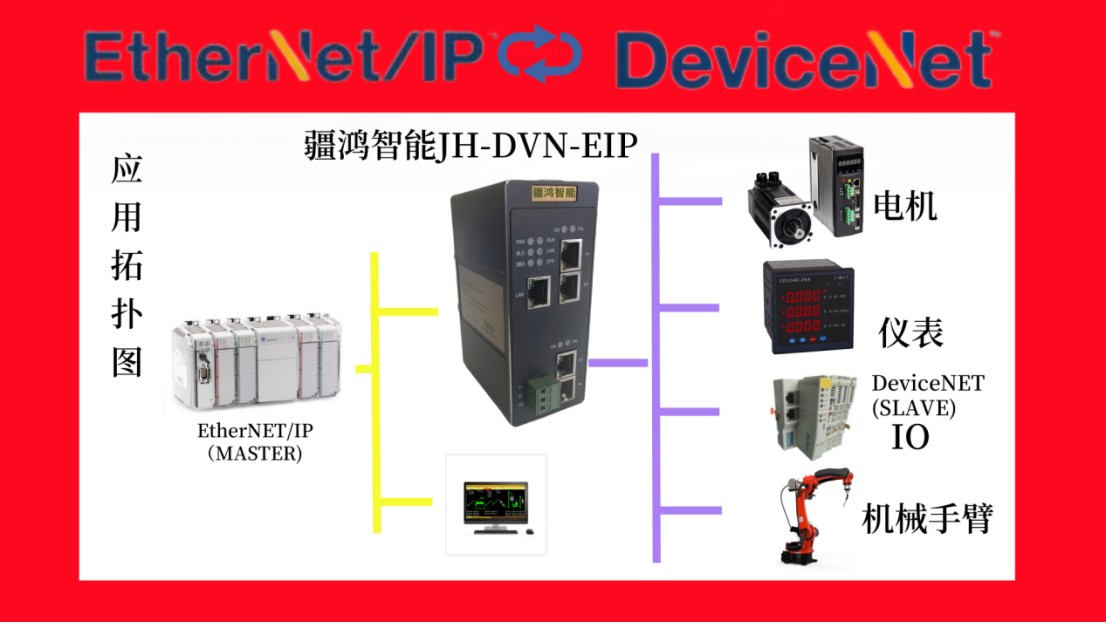

二，典型应用拓扑图

三，设备技术参数

最大连接数：63个从站

单个从站输入最大：128字节

单个从站输出最大：128字节

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。

EtherNet/IP支持字节：500字节.

通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。

以太网接口类型，如RJ45。

支持的以太网协议标准，确保与不同设备的兼容性。

四，配置方法

1、正确连接电源，给JH-EIP-DVN疆鸿智能上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击工具栏中的“下载”按钮，将配置下载到网关中;

4、在Studio5000中配置相应的组态，包括要配置的模块，目标设备的IP地址及输入输出大小;

5、将Studio5000的组态配置下载到PLC中;

6、等待大约10秒，网关会与PLC之间建立连接，此时RUN灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

总结

以上就是小编总结的DeviceNet主站转EtherNet/IP协议转换网关的详细内容，不管您是工程师，还是自动化爱好者都可以滴滴小编，我们一起讨论哦~
