NUS & Marvell：基于FeFET＋铌酸锂调制器的大规模光电混合存算架构

      在2025 Symposium on VLSI Technology and Circuits会议上，新加坡国立大学NUS、新加坡下一代混合微电子中心与Marvell发表了一项光电混合存内计算的研究。该研究提出一种双晶体管单调制器（2T1M）光电混合存算阵列，通过光学位元线（bitline）规避传统电位元线的IR损耗与电容负载问题：利用工作在亚阈值区域的铁电场效应晶体管（FeFET）存储器执行点积运算，经光信号相位调制实现结果求和，并采用低损耗铌酸锂（LNOI）调制器实现高效电光转换，通过共享MZI对光子波导BL进行读取以最大化列布局效率。该架构通过消除电BL的IR损耗，可支持高达3750kb的阵列规模，在大规模ALBERT Transformer模型上，该架构仿真上可实现93.3%的推理精度，与全GPU实现相当，显著超越传统CIM设计的48.3%。此外，通过消除大规模矩阵分解和重复外围电路的需求，能效提升超过3倍，达167 TOPS/W。

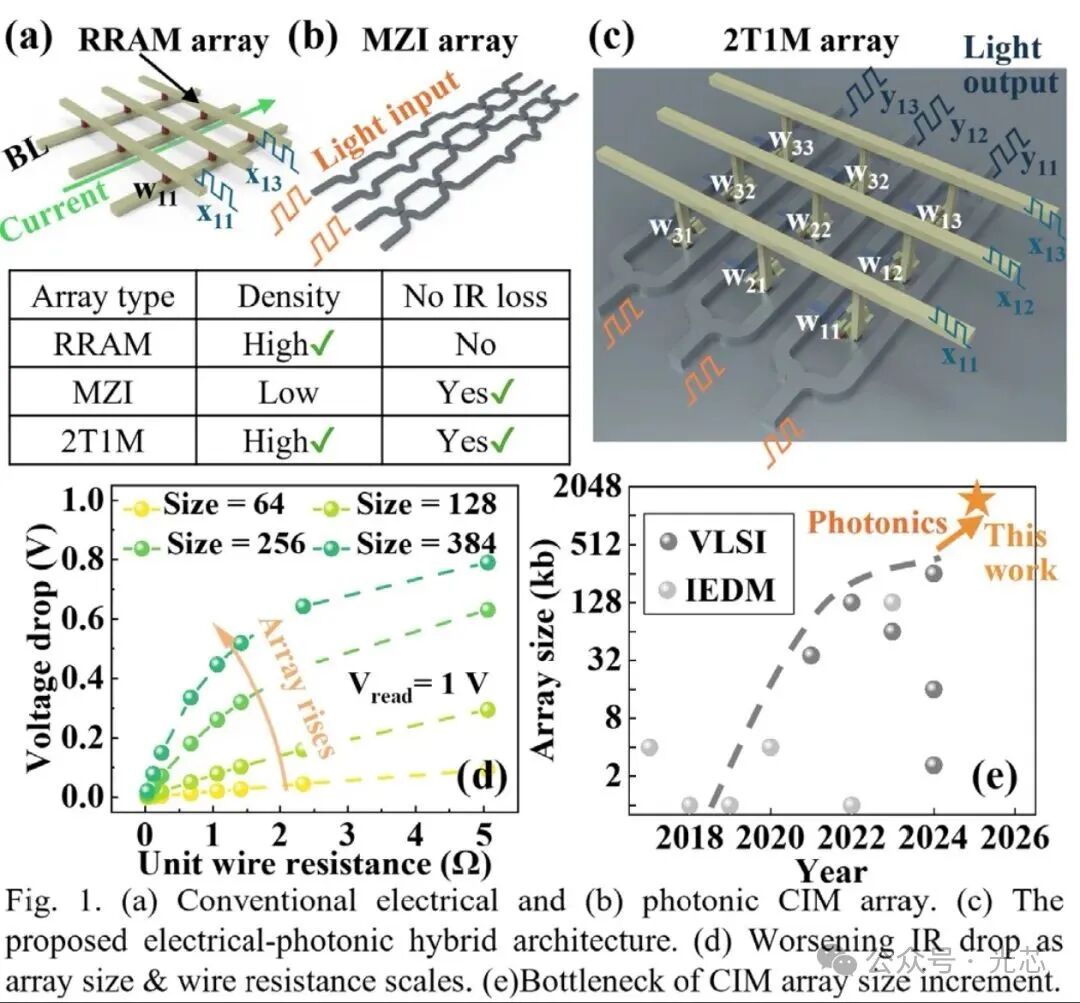

      在深度学习与人工智能技术迅猛发展的今天，大规模神经网络模型如Transformer的应用日益广泛，对计算硬件的性能提出了前所未有的挑战。传统的基于忆阻器RRAM的电存算一体（CIM）架构在应对这些挑战时，面临着一个严峻的问题——随着阵列规模的扩大，IR压降效应愈发显著，严重限制了CIM技术的进一步发展。

◆ 传统CIM架构的IR压降困境

      存算一体架构旨在解决数据密集型计算中的数据移动效率问题，尤其适用于深度神经网络。然而，当CIM阵列规模增大时，一个关键问题凸显出来：随着阵列尺寸的增加，导线电阻也随之增大，导致IR压降问题日益严重。

      从电路原理来看，在传统的电阻式随机存取存储器（RRAM）构成的CIM阵列中，行线（WL）和列线（BL）构成了计算的基本框架。当进行模拟向量矩阵乘法时，电流会流经RRAM单元，而导线本身的电阻会导致电压降。IR压降与阵列的行数（N_row）以及导线电阻（R_wire）和RRAM电阻（R_RRAM）的比值成正比。


      IR压降问题对CIM阵列的影响很大。随着技术节点的缩小，虽然晶体管尺寸在减小，但导线电阻却在增加，这使得IR压降问题更加严重。从实际数据来看，当阵列尺寸从64增大到384时，电压降呈现出明显的上升趋势。在理想情况下，读取电压为1V，但在实际大规模阵列中，电压降可能导致读取电压下降50%以上，这直接影响了计算的准确性和可靠性。

      IR压降问题严重限制了CIM阵列的规模扩展。传统CIM阵列的规模很难超过256kb，这成为了制约大规模神经网络应用的瓶颈。而学术界目前研究的另外一条基于MZI阵列的并行计算架构尽管不存在类似的局限，但密度却难以提高。为了克服这一挑战，研究人员一直在寻找新的技术路径，而光电混合架构成为了一个极具潜力的解决方案。

◆2T1M光电混合架构的技术突破


①架构设计与工作原理

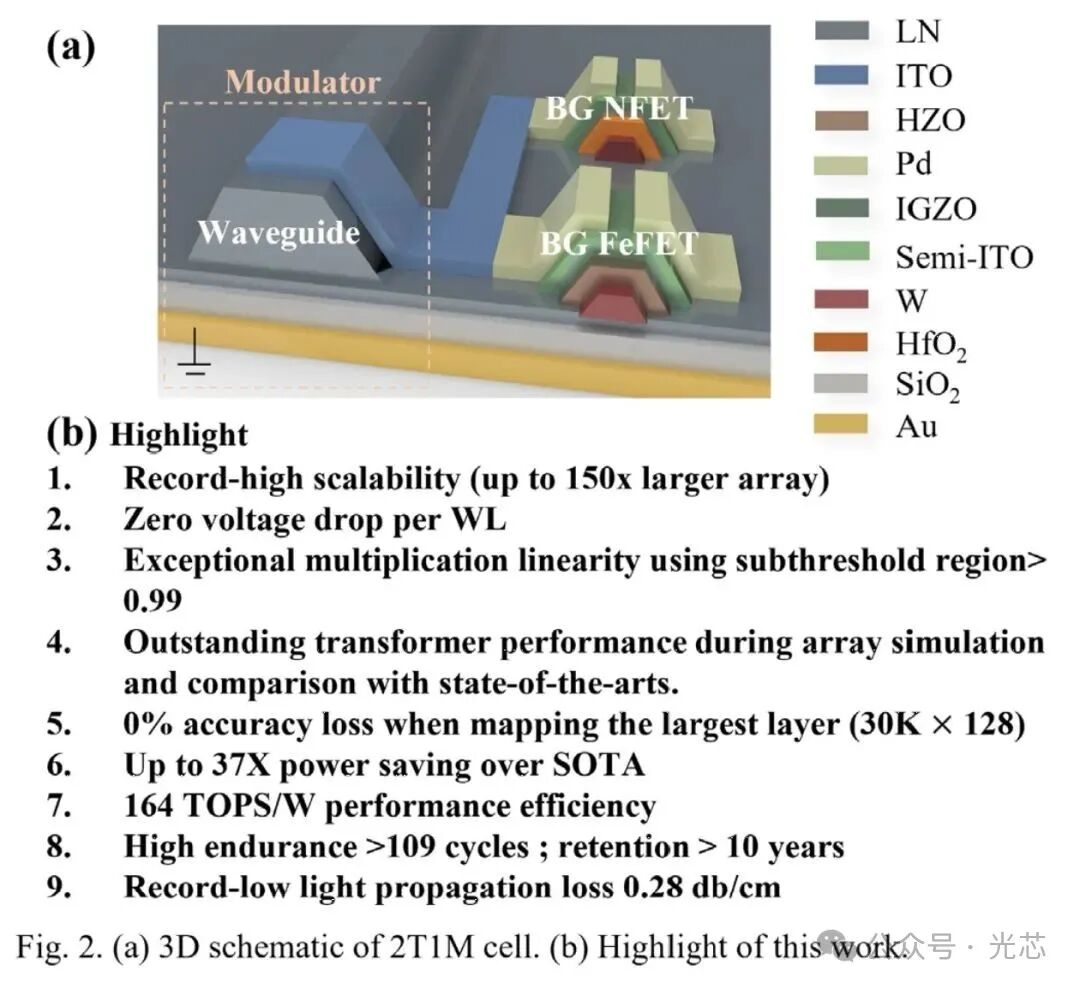

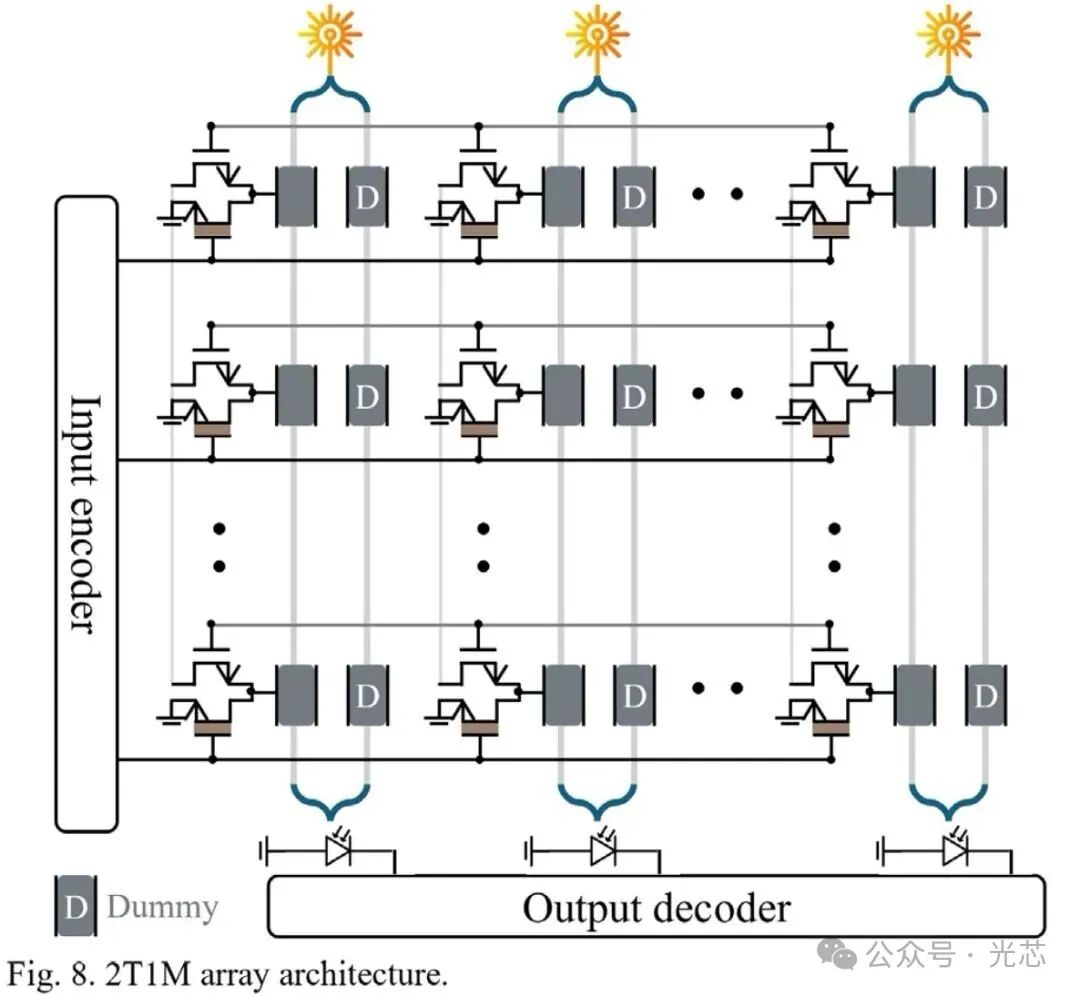

      2T1M（2-Transistor-1-Modulator）光电混合架构是一种创新的存算一体设计，它巧妙地结合了电子和光子技术的优势，旨在解决传统CIM架构的IR压降问题。该架构的核心在于每个存储单元由两个晶体管和一个调制器组成，通过光电转换实现了无损的列线求和。

      在2T1M架构中，FeFET（铁电场效应晶体管）被用于执行乘法运算，这是因为FeFET在亚阈值区域具有良好的线性特性，能够实现高效的模拟计算。与传统的RRAM相比，FeFET具有更低的截止电流，这对于降低静态功耗至关重要。在室温下，FeFET在±3V、100μs条件下表现出亚pA级截止电流以及预期10年的保持特性和超过1e7次循环的耐久性。


      具体来说，FeFET的漏极电流遵循以下关系：Id ∝ e^Vgs × e^(-Vth)= X × W，其中Vgs表示栅源电压，对应输入信号X；Vth表示阈值电压，对应权重W。这种指数关系使得FeFET在亚阈值区域能够实现线性乘法运算，为高效的存算一体计算奠定了基础。

②光电转换与无损求和

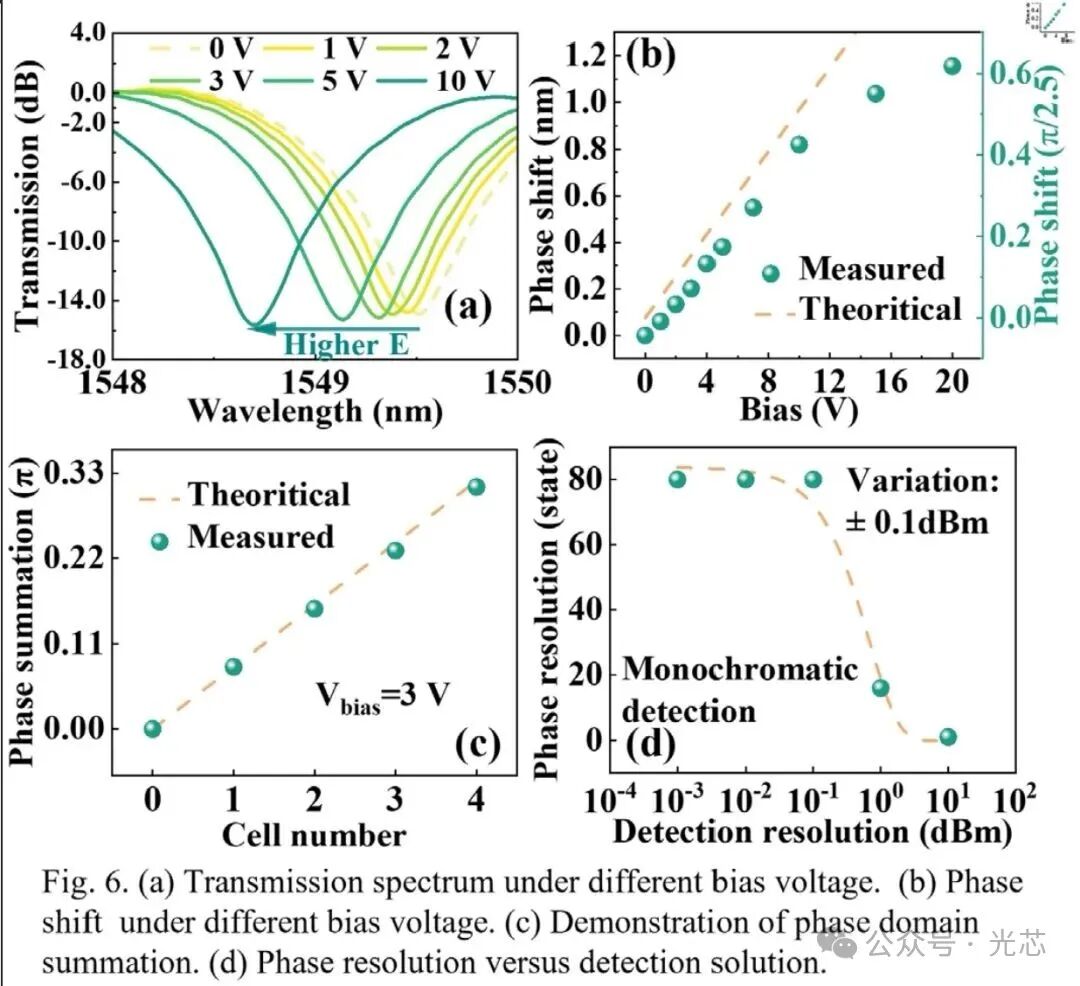

      2T1M架构的另一个关键组成部分是基于铌酸锂（LN）的调制器实现电信号到光信号的转换。铌酸锂材料的Pockels效应表明，当对铌酸锂材料施加电场时，其折射率会发生变化。这种折射率的变化会导致光信号的相位发生偏移。通过将多个2T1M单元集成在一个马赫-曾德尔干涉仪（MZI）的单臂上，各个单元产生的相位偏移可以被有效地累加，从而实现了向量矩阵乘法结果的无损求和。

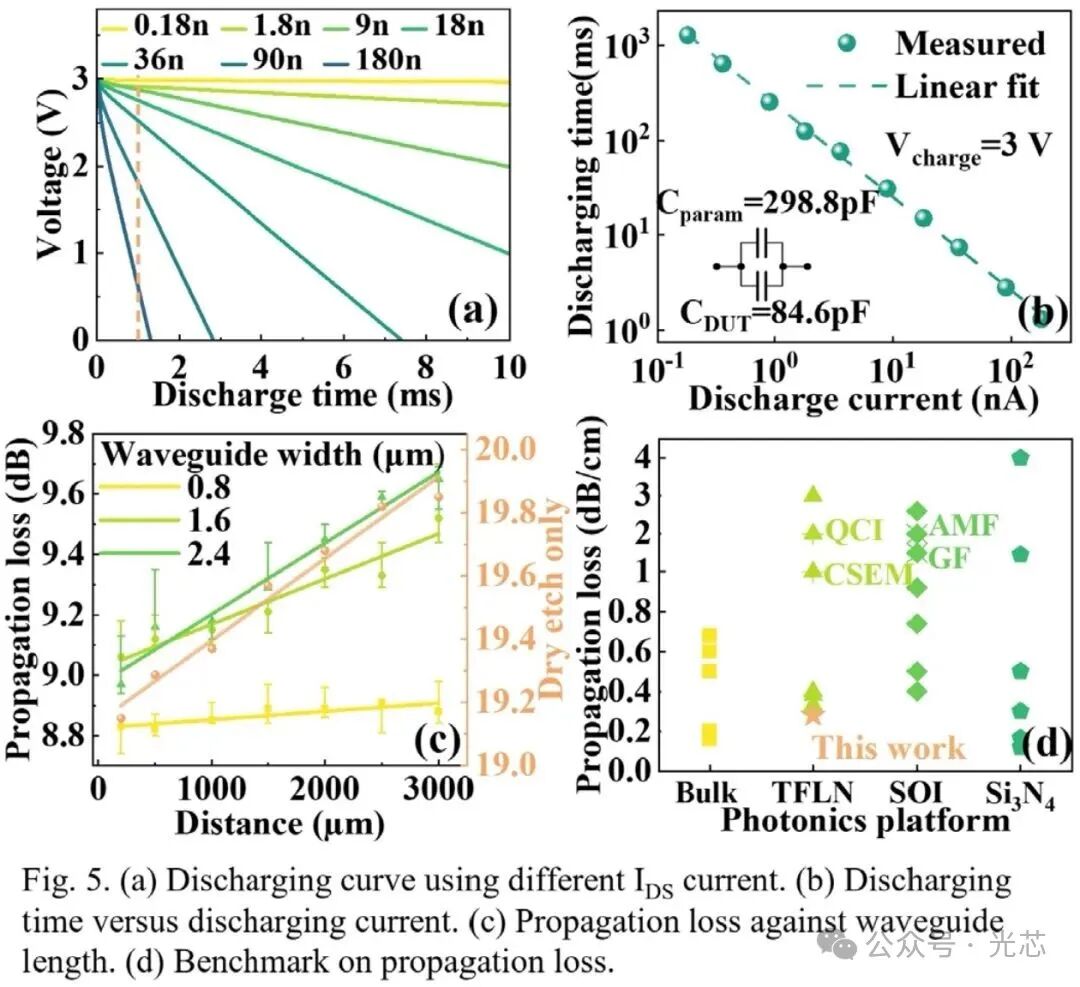

      这种光电转换和相位求和的方式具有显著的优势。首先，光信号在波导中的传播损耗极低，本研究中实现的铌酸锂波导传播损耗仅为0.28dB/cm，这使得大规模阵列中的信号传输成为可能。其次，相位求和是一种无损的求和方式，避免了传统电信号求和中因IR压降导致的误差积累问题。

③单元设计与工作流程

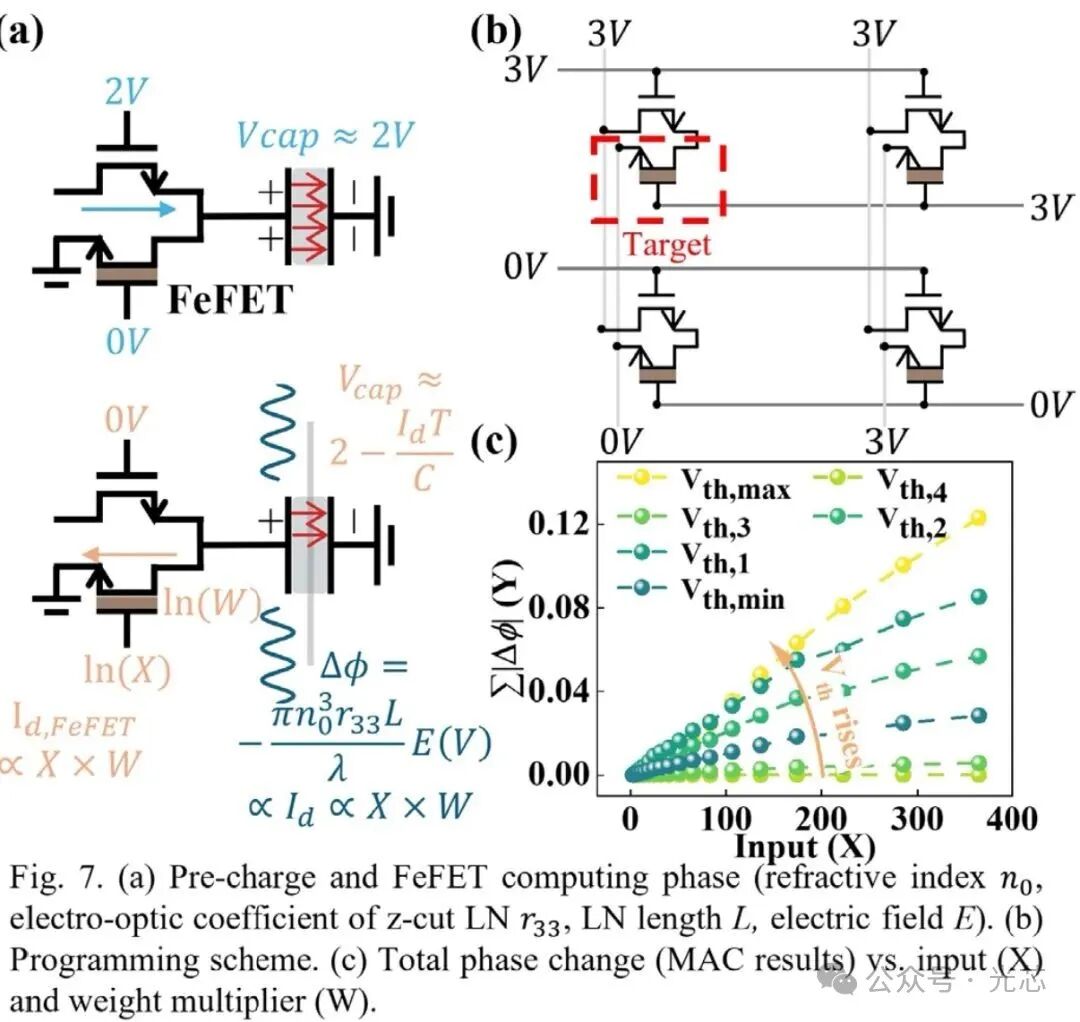

      2T1M单元的设计充分考虑了计算效率和功耗优化。每个单元包含一个FeFET、一个用于预充电的NFET以及一个光电调制器。其工作流程可以分为以下几个阶段：


      在预充电阶段，NFET首先将光电调制器充电至2V，此时FeFET的极化状态不会被改变。随后，FeFET通过亚阈值电流对电容器进行放电，放电过程遵循


      经过一段时间T后，FeFET被关闭，此时电容器两端的电压稳定下来，该电压对应于输入信号X和权重W的乘积。


      接下来，利用铌酸锂调制器的高带宽和强大的电光效应，将电容器两端的电压信息转换为光信号的相位偏移。通过测量MZI输出的光功率，可以精确地获取总相位偏移，从而得到向量矩阵乘法的结果。


      这种设计不仅实现了高效的乘法运算，还通过光电转换和相位求和避免了传统电信号求和中的IR压降问题，为大规模阵列的实现提供了可能。

◆ 2T1M架构的工艺流程

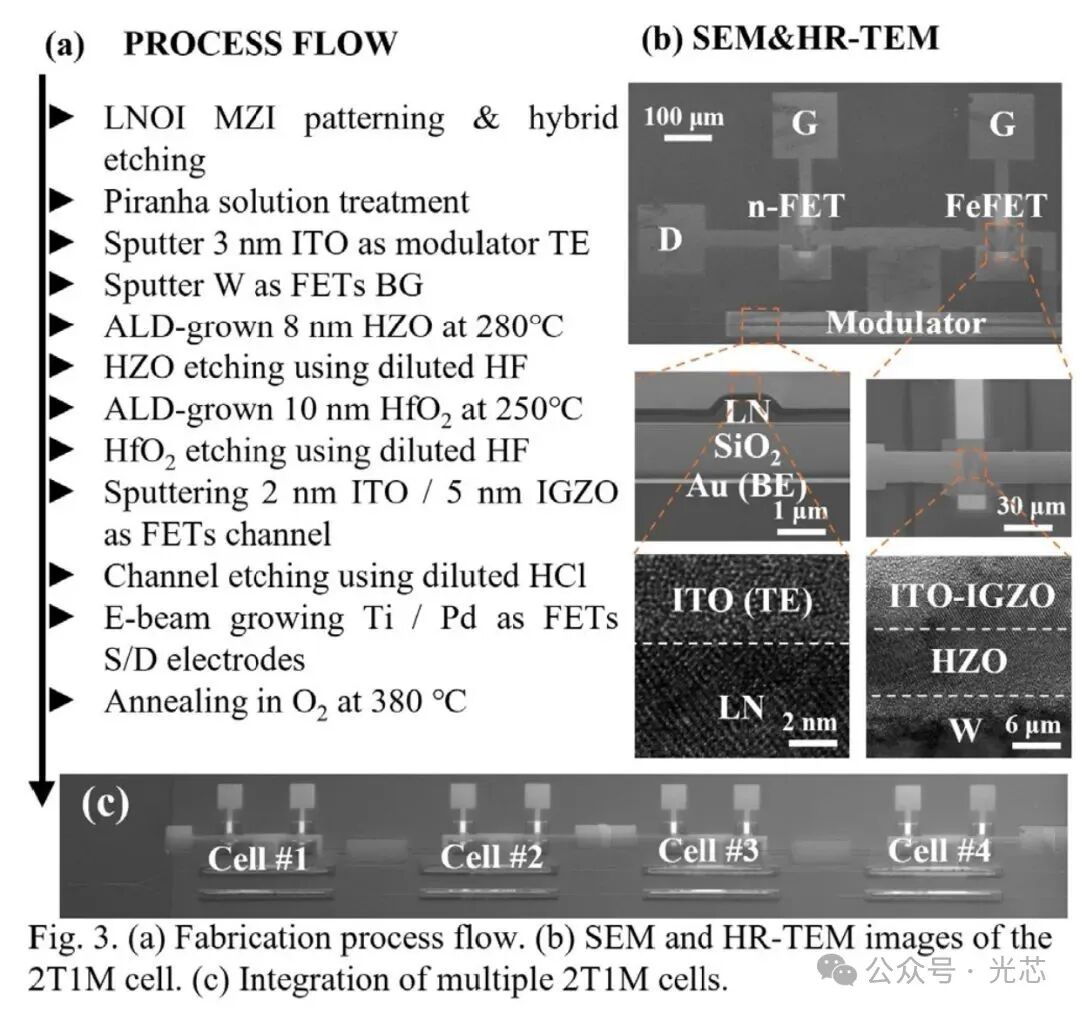

      2T1M架构的fabrication flow 可分为电子器件制备和光子器件集成两大模块，每个模块包含多个关键工艺步骤。 ① 电子器件制备工艺 1. FeFET核心层制备：首先通过溅射W作为背栅电极，然后在280℃下通过原子层沉积（ALD）生长8nm HZO铁电层，这一步骤对温度控制要求极高，以确保HZO的铁电结晶质量。接着溅射2nm ITO/5nm IGZO作为沟道层，最后通过电子束蒸发制备Pd/Ni源漏电极，经380℃氧气退火形成欧姆接触。 2. 预充电NFET集成：NFET采用与FeFET兼容的工艺，沟道材料同样为ITO-IGZO，通过调整栅极电压实现预充电功能。关键在于确保NFET与FeFET的阈值电压匹配，以实现精准的2V预充电。 ② 光子器件集成工艺 1. LNOI波导制备：采用标准的LNOI衬底，通过光刻和刻蚀形成MZI结构。 2. ITO调制电极制备：在波导上方溅射3nm超薄ITO作为顶电极，利用其透明导电特性实现电场注入。 3. 混合集成工艺：电子器件与光子器件的集成顺序是先制备光子结构，再进行电子器件工艺。 ③ 工艺验证与表征       制备完成的2T1M单元通过扫描电子显微镜（SEM）和高分辨透射电子显微镜（HR-TEM）进行结构验证。

◆  性能验证


      为了验证2T1M架构的性能，研究人员进行了详细的仿真实验。结果表明，该架构在多个关键指标上表现出色，显著优于传统的CIM架构。

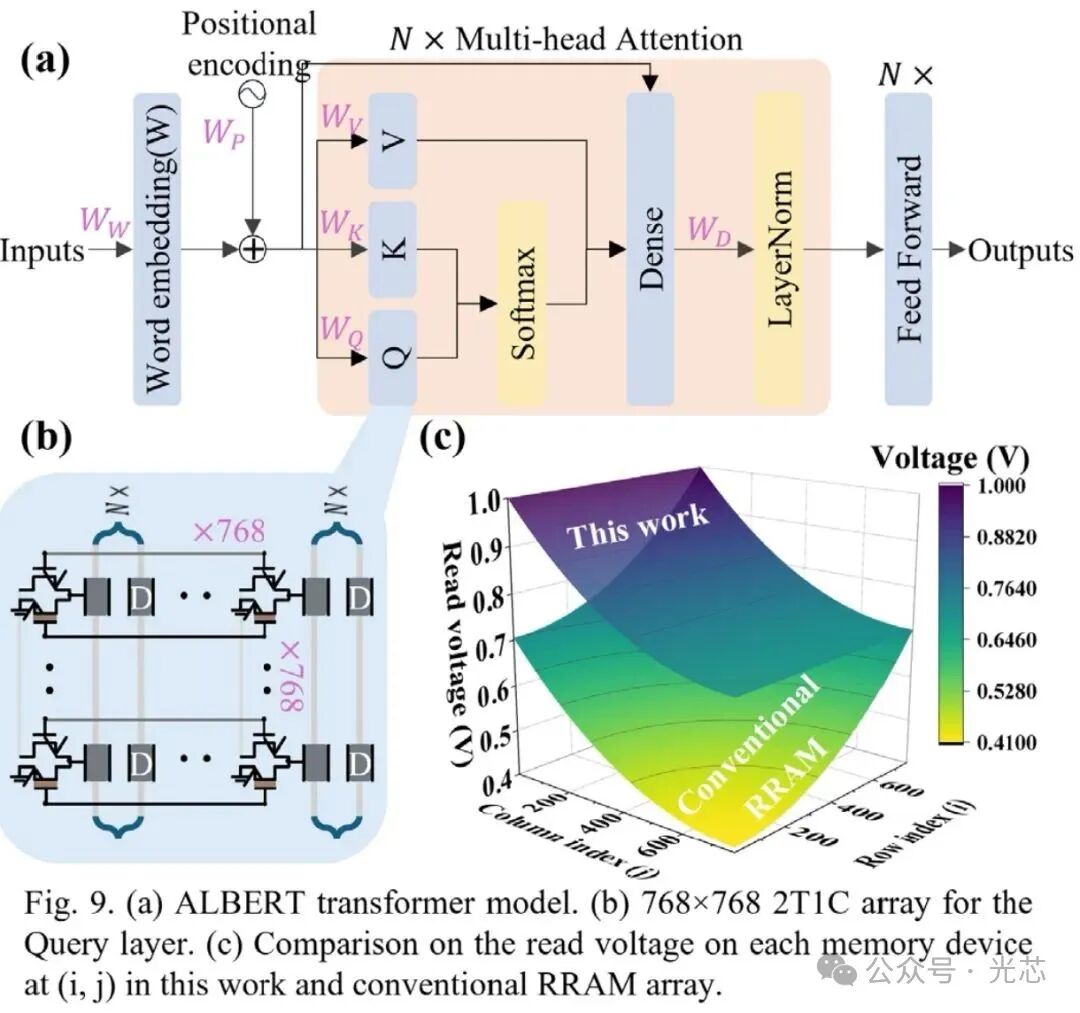

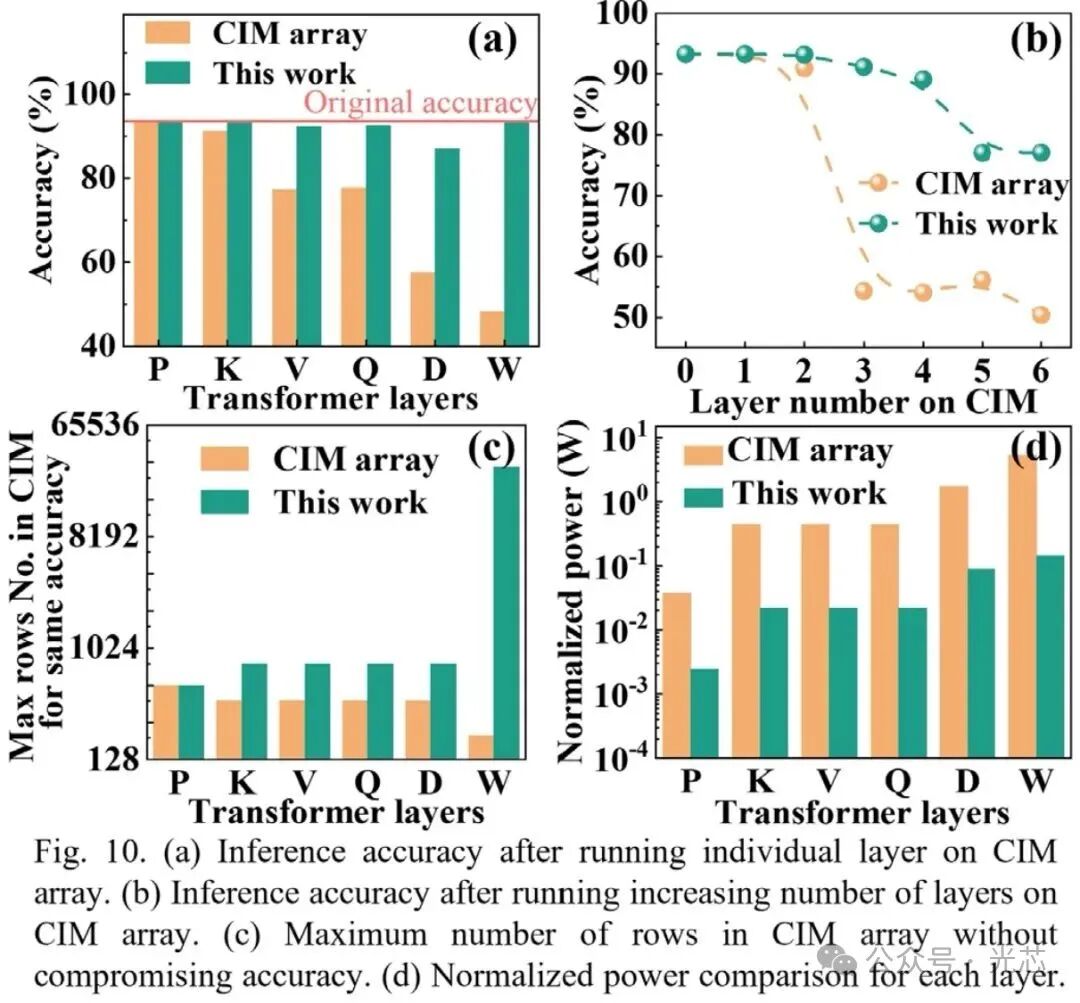

      在准确性方面，当运行ALBERT模型的最大词嵌入层（30000×128）时，2T1M架构实现了93.3%的推理准确率，这一结果与完整的GPU实现相当，而传统的CIM架构在相同条件下仅能达到48.3%的准确率。这一巨大的差距充分说明了2T1M架构在克服IR压降问题后，能够更好地保持计算的准确性，尤其是在大规模阵列中。

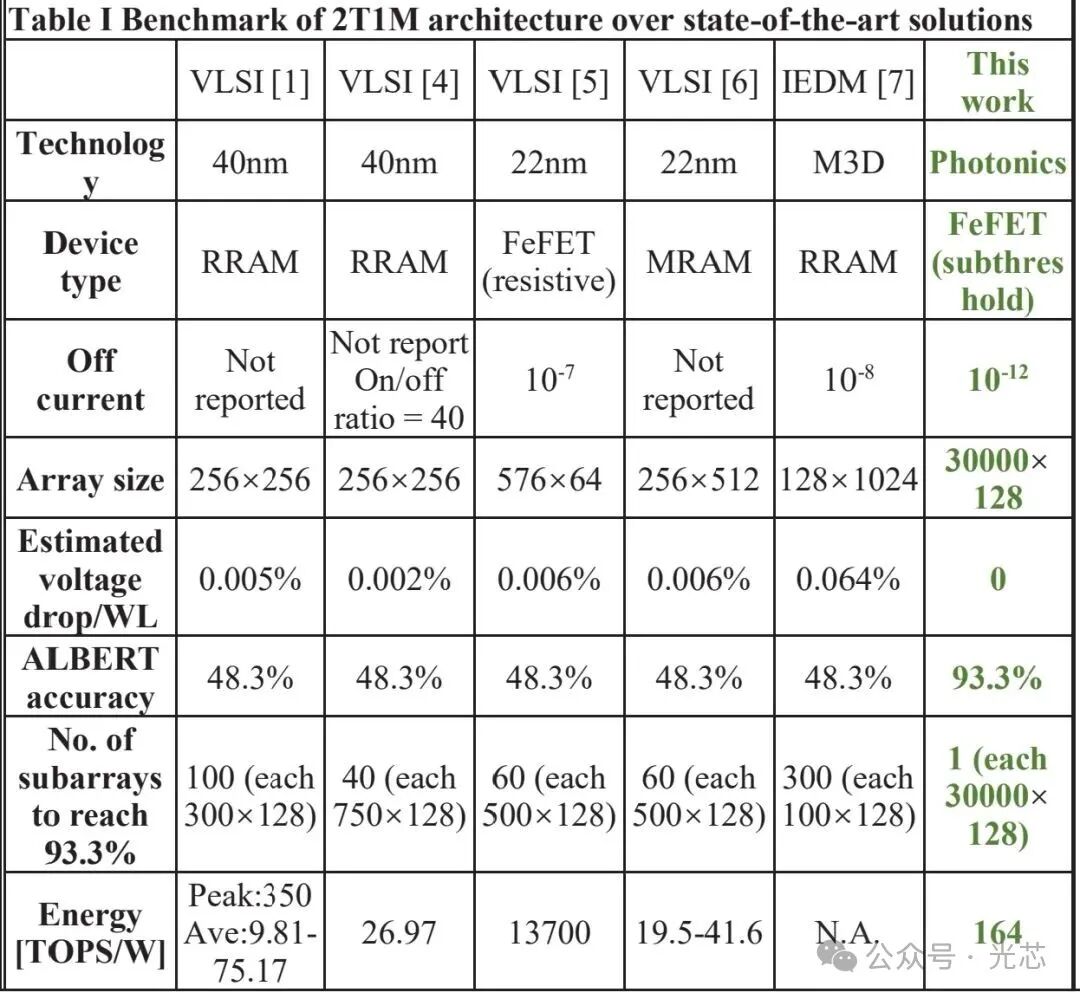

      在可扩展性方面，2T1M架构表现出了显著的优势。传统CIM架构由于IR压降的限制，阵列规模很难超过256kb，而2T1M架构通过光电混合设计，成功实现了3750kb的超大阵列规模，这是传统架构的150倍以上。这种出色的可扩展性使得2T1M架构能够满足大规模神经网络模型的计算需求。

      在功耗方面，2T1M架构同样表现优异。由于消除了IR压降，避免了大规模矩阵分解和重复的外围电路，该架构的功耗效率比最先进的传统CIM架构提高了37倍，达到了164TOPS/W的峰值性能。这一结果对于推动边缘计算和数据中心的能效提升具有重要意义。
