【DIY】简单用LoRa模组做无线遥控距离测试

以下作品由安信可社区用户

qiangtech制作

在测试一个433MHz的无线遥控器的户外遥控距离时总是不方便，

因为总需要两个人，一个按遥控，一个看着接收器。

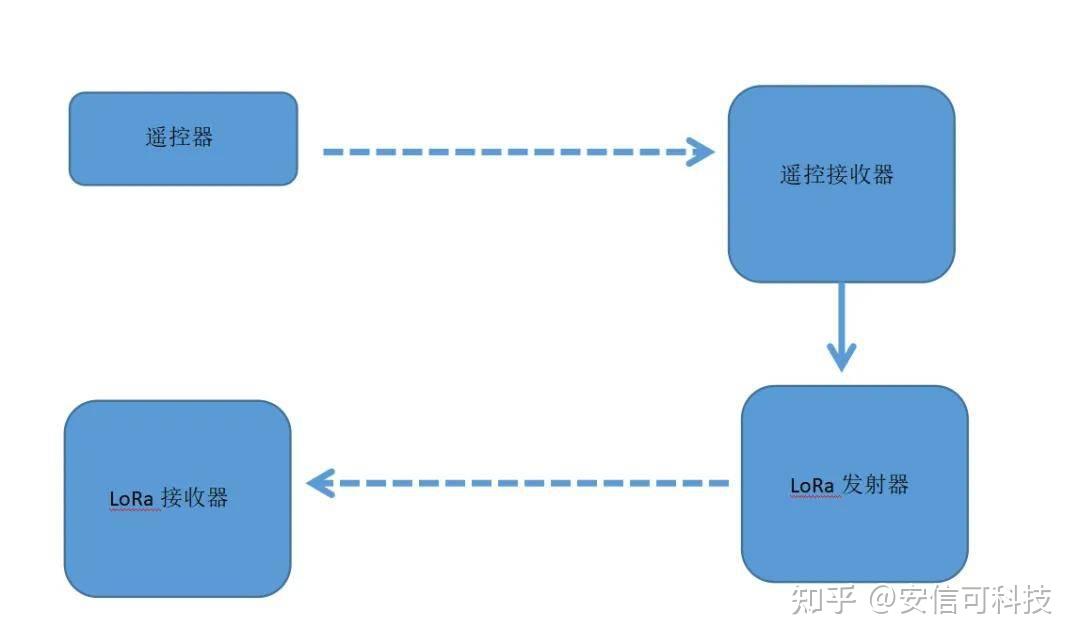

所以想在接收器那边再加一个LoRa，再发回来，这样只要一个人也可以测试距离了。

就像这样：

因为笔者得遥控器是433的，所以LoRa避开同频，就选了个868频段的模组Ra-01SCH。

Ra-01SCH介绍：Ra-01SCH规格书https://docs.ai-thinker.com/_media/lora/ra-01sch_v1.1.0_%E8%A7%84%E6%A0%BC%E4%B9%A6.pdf

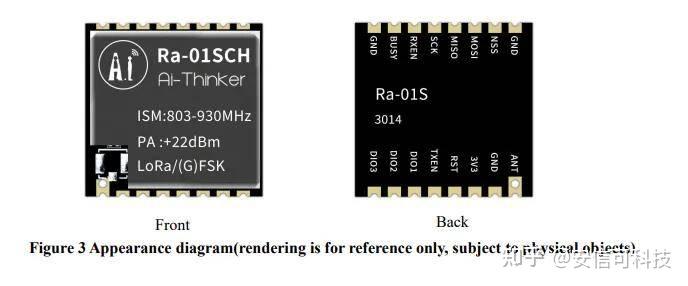

Ra-01SCH模块芯片是LLCC68, 贴片封装的。

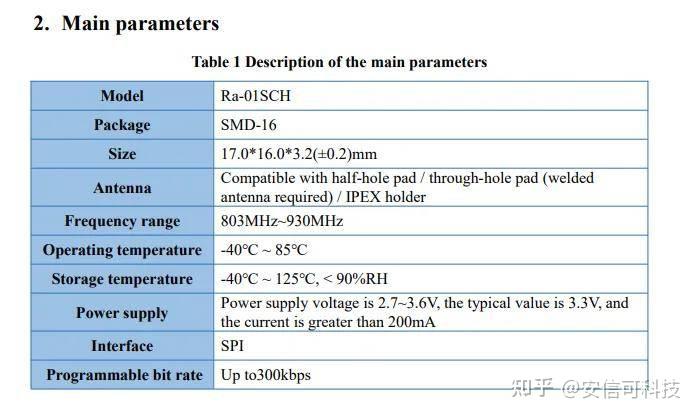

模块工作在3.3V，要求最大工作电流超过200mA. 所以做底板时电源要满足这个条件。

Ra-01SCH模块还是很整洁漂亮的。

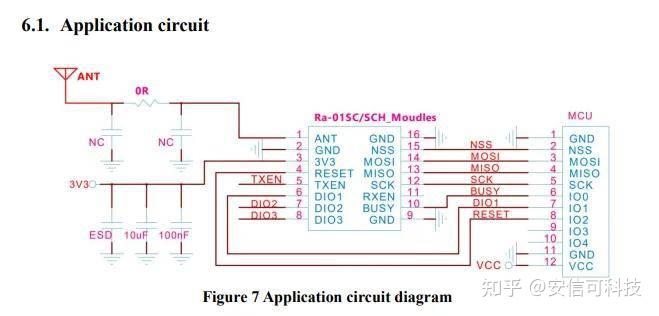

模块与MCU是通过SPI通信的。按应用线路图连线。

除此之处，可以根据功能需求做一些按键接口。

装个数码管来显示发射和接收到的信息。

电源部分还是用线性稳压器，220封装的7805。

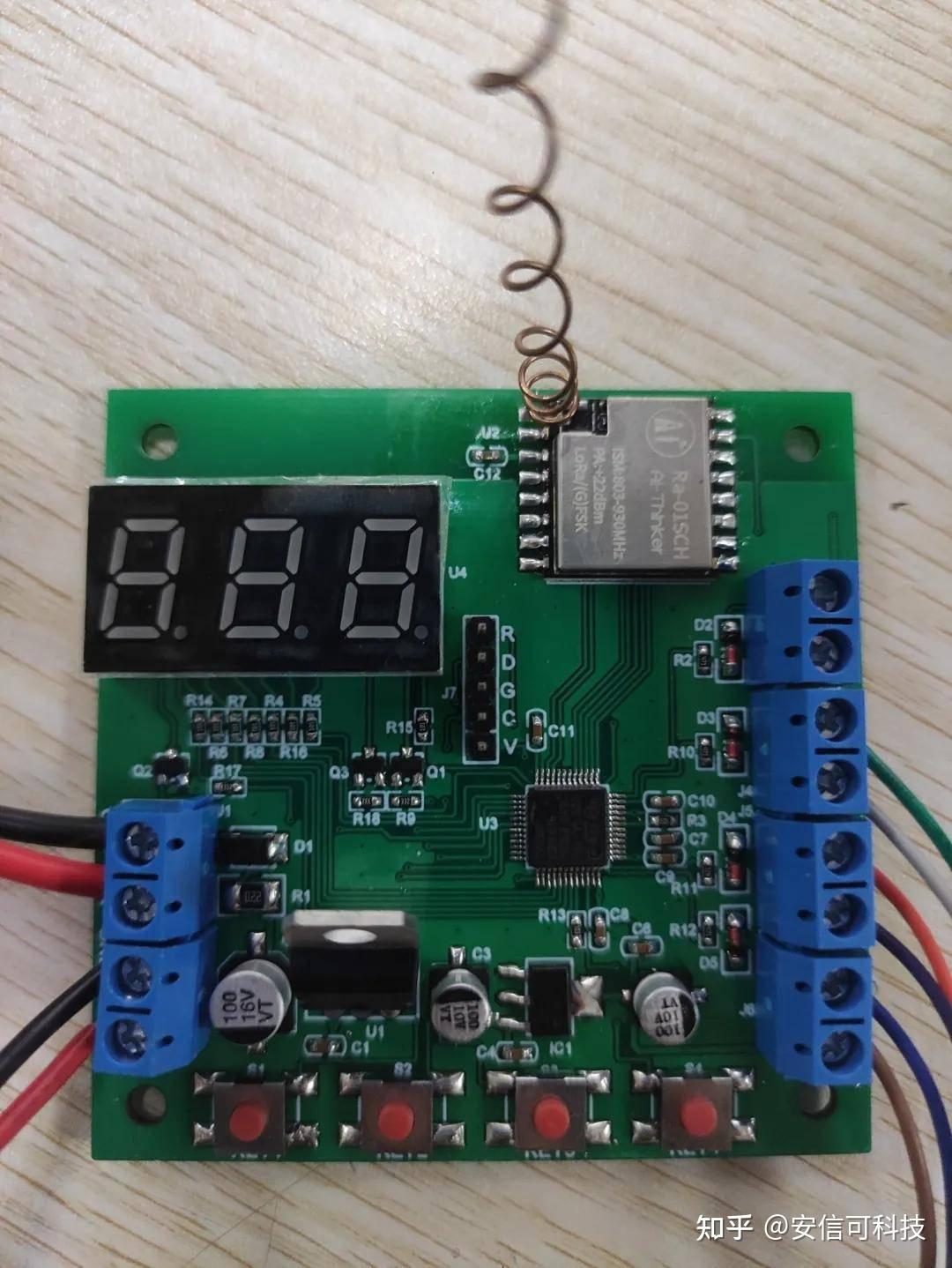

最终做个底板，把Ra-01SCH焊上去。焊起来之后就是这样的了。

做两块，作为发射和接收两端。几个按键控制功能，端子连接遥控的接收器。

这样，板子硬件部分准备就绪，开始做个简单固件让它运行起来。

控制芯片用的APM30F030C8,参考AI-THINKER的驱动例程。

官方的例程包里已经有发射和接收的样例，可以直接参考使用。

写了个控制。参数边调边测，最后设置如下：

天线就用的弹簧天线，结果效果不理想，隔了两面墙，距离只有10多米。

又把天线弹簧拉长了，距离就达到50米。

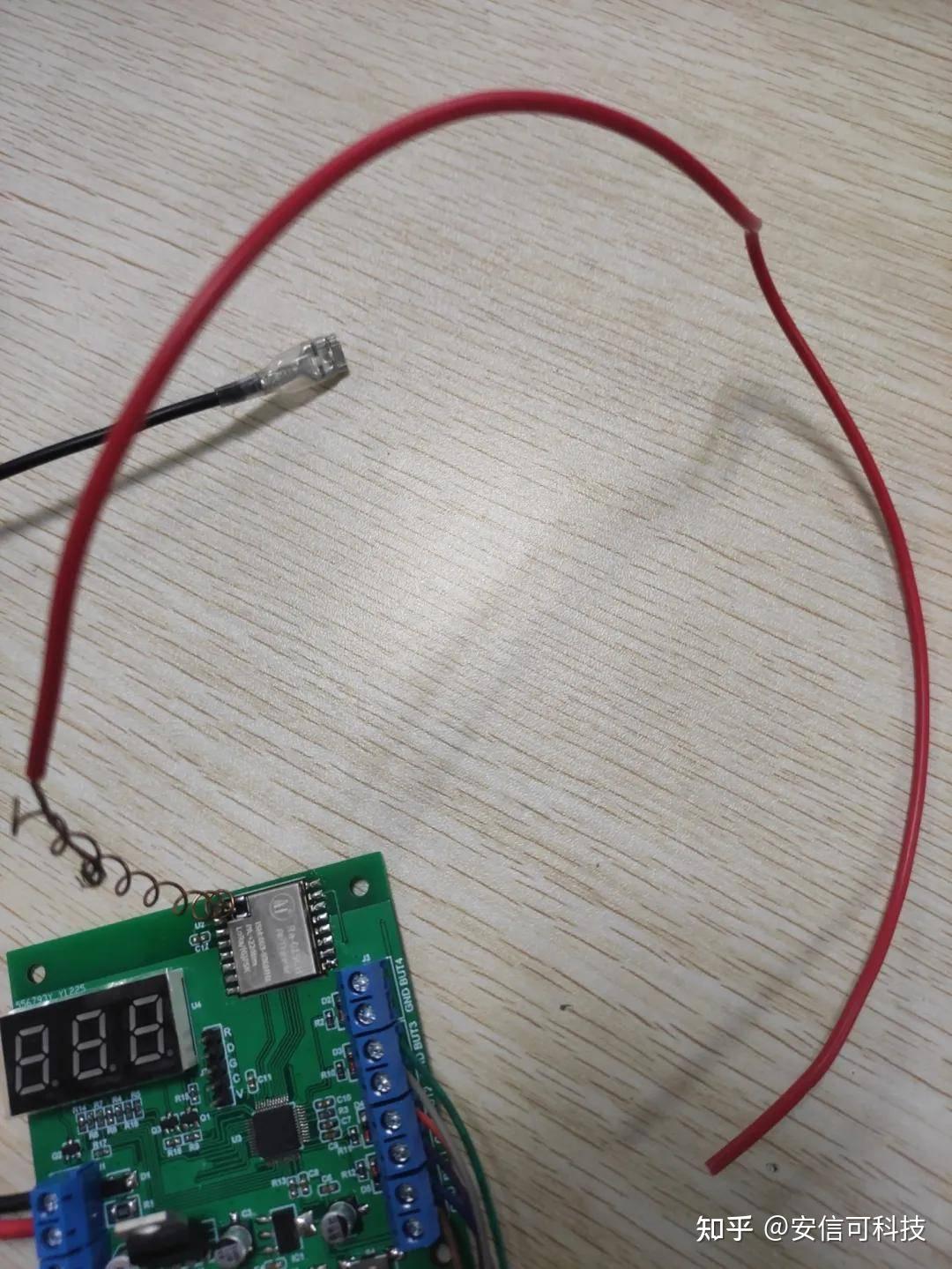

手上没有合适的天线换，就又在弹簧天线上缠绕了一条导线，室外距离终于有100米了。

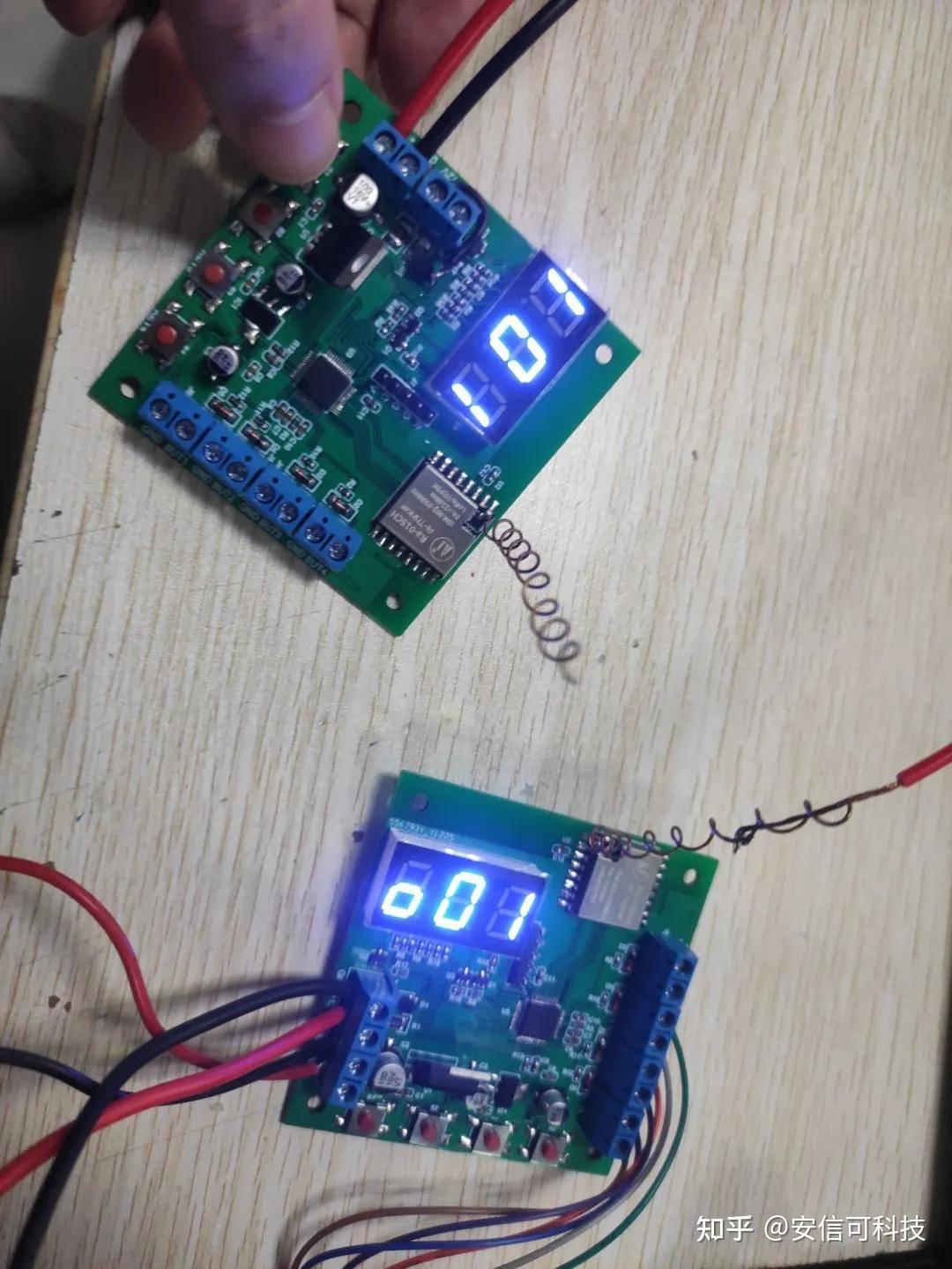

两个板子都可以发射和接收，由按键控制。发射时和接收时都会显示一下。

总结

除了LoRa的通迅距离不怎么理想之外，其余设计目的还是基本能达到了。

后续有机会找个好点的天线装上。

Ra-01SCH模块引脚不多，外形尺寸小。

配合官方的驱动例程，可以很容易的上手使用。
