实现ModbusTCP转Profinet网关协议转换功能的网关设备

ModbusTCP转Profinet网关产品主要功能

ModbusTCP转Profinet网关的核心功能为实现Profinet协议向ModbusTCP协议的转换，以达成Profinet设备和ModbusTCP设备之间的无障碍通信。此网关可达成Profinet从站设备与ModbusTCP主站设备的数据交互，契合工业自动化系统的要求。

应用领域广泛：本产品在工业自动化控制系统中有着广泛的应用。当采用Profinet协议的可编程逻辑控制器（PLC）设备需要和采用ModbusTCP协议的远程上位机或其他设备进行通信时，Profinet从站转ModbusTCP主协议网关能够满足这一通信需求。例如，适用于具备以太网接口的变频器、仪表、可编程逻辑控制器（PLC）、上位机等设备。

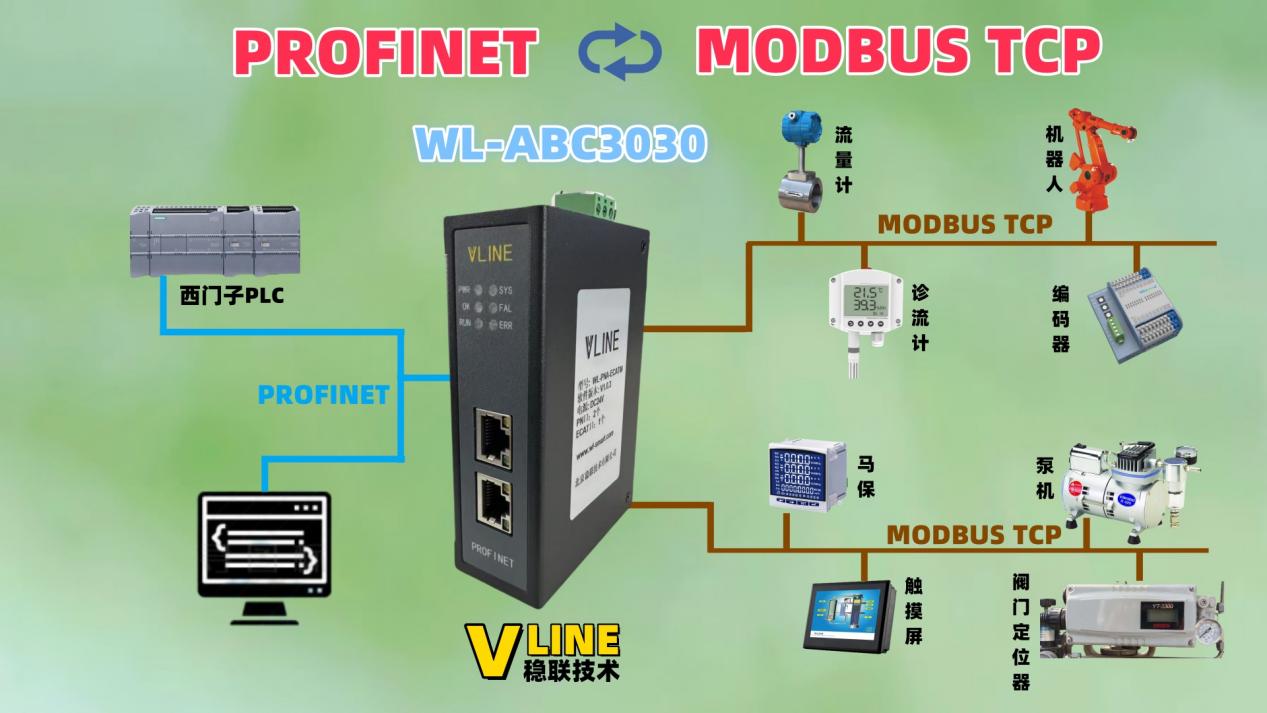

ModbusTCP转Profinet拓扑图

1

ModbusTCP转Profinet网关技术规格参数

在Modbus一侧，TCP-PN可充当Client或Server角色，在Profinet一侧则作为Profinet从站。Profinet支持最大输出字节数为1440字节，最大输入字节数也为1440字节，输入输出字节长度由TAPortal配置，且支持最多16个插槽。该设备兼容标准ProfinetIO协议。

2

ModbusTCP转Profinet网关的ModbusTCPClient参数如下：

当工作于ModbusTCPServer模式时，配置简便，支持最多10个Client同时连接。而在ModbusTCPClient模式下，最大支持16个Client，每个Client最多可执行32条命令，各Client可并行操作，互不干扰。

3

配置流程

1.电源与网络接入：保证ModbusTCP转Profinet网关准确接入电源，同时经由网络接口与TCP网络和Profinet网络建立连接。

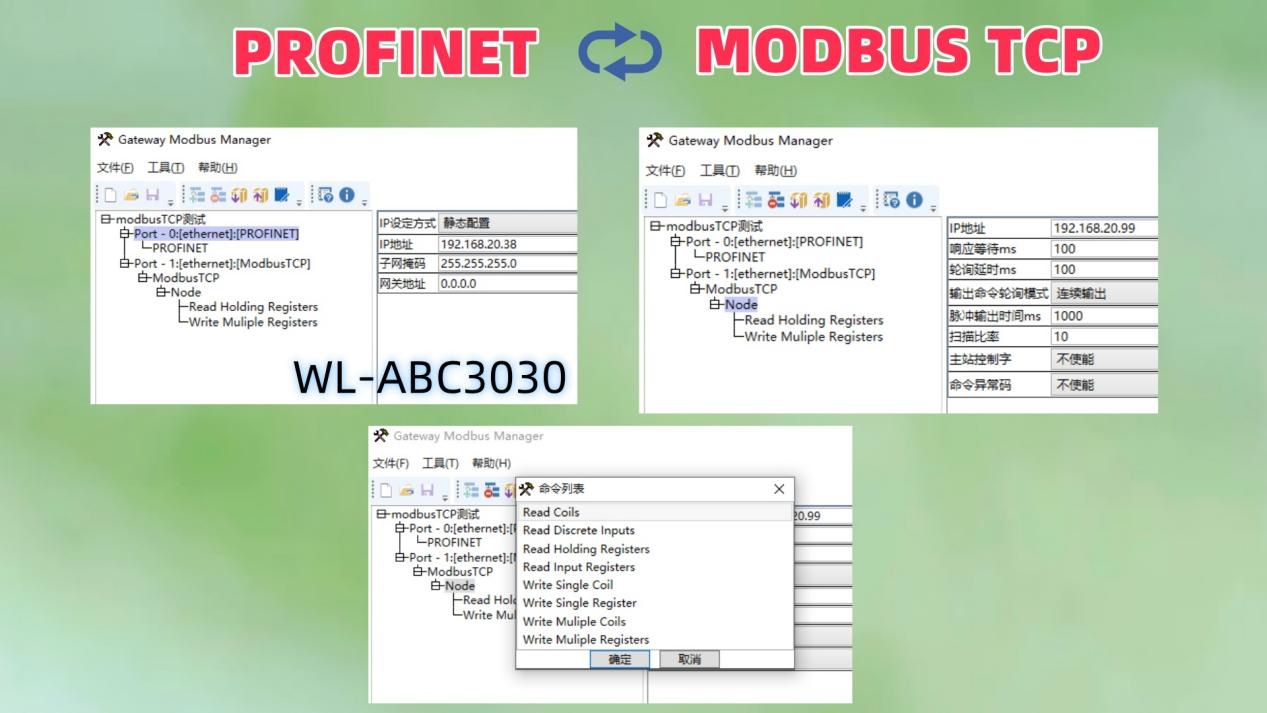

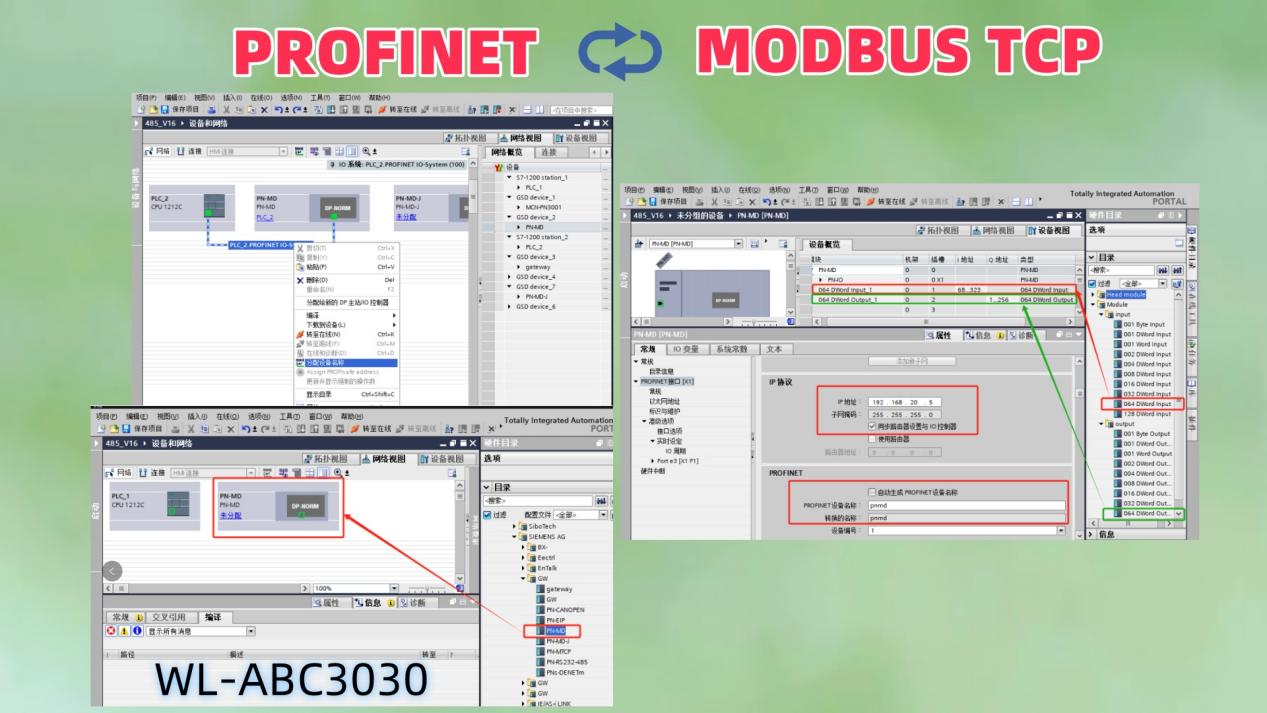

2.网关参数设定：借助配置软件或网页管理工具，设定网关的IP地址、子网掩码等网络参数以及TCP从站的相关参数。

3.参数下载操作：把配置妥当的参数下载到网关，从而确保参数能够生效。

4.连接测试实施：开展网络连接测试，以此验证网关能否与TCP网络和Profinet网络正常通信。
