设计信号链的时候会看见这个参数，那到底如何用？文章就解决这个问题。

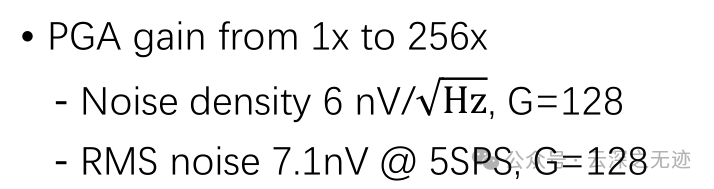

本底噪声水平 优于 10 nV/√Hz @1 Hz

物理含义

本底噪声水平：指的是在没有输入信号的情况下，ADC 或其前端（如内部 PGA）引入的 自身噪声；

10 nV/√Hz：代表单位带宽（Hz）下的电压噪声密度，常用于衡量低频下的噪声性能；

@1 Hz：表示这个噪声密度是在 1 Hz 频率点下测得的值，通常代表最具挑战的“低频噪声性能”； 单位 nV/√Hz 意味着：

噪声噪声密度带宽

所以在 1 Hz 带宽下，总有效噪声约为 10 nV RMS。

对测量系统的意义

举例

若你采样频率为 10 Hz，带宽控制在 ≈5 Hz，有效噪声为：

噪声

此时若前端输入信号为 ±50 mV 范围，PGA 设置为 256×，等效最小分辨能力为：

最小信号分辨率

所以设计的系统在理论上可达到 nV 级分辨率（受限于低频噪声和系统漂移）。
