【100V降压恒压芯片推荐】H6255L降压恒压芯片高性价比48V 60V 72V 80V转24V12V5V3.3V2A大电流纹波低

原创
作者头像
惠海水水
发布2025-07-14 17:34:15
发布2025-07-14 17:34:15
1090
举报

H6255L是一种内置100V耐压MOS,支持输入高达90V的高压降压开关控制器,可以向负载提供2A的连续电流。H6255L支持输出恒定电压,可以通过调节VF采样电阻来设置输出电压,同时支持最大电流限制,可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz,设计有最小开关频率5KHz,可以确保良好的输出动态响应。在轻型负载下H6255L将进入PWM+PFM模式,以获得较高的转换效率。

内置100V高压MOS

宽压8V-90V输入范围

支持输出电压最低可调至3.3V

典型的2A持续电流

转换效率最高可达95%

超低的待机功耗

输出线损电压补偿

输出电压精度+3.5%

带软启动功能(SS)

带过流保护功能(OCP)

H6255L采用峰值电流模式控制方式,动态响应快,环路稳定,内部还集成软启动,

可以大幅度减弱热拔插产生浪涌。

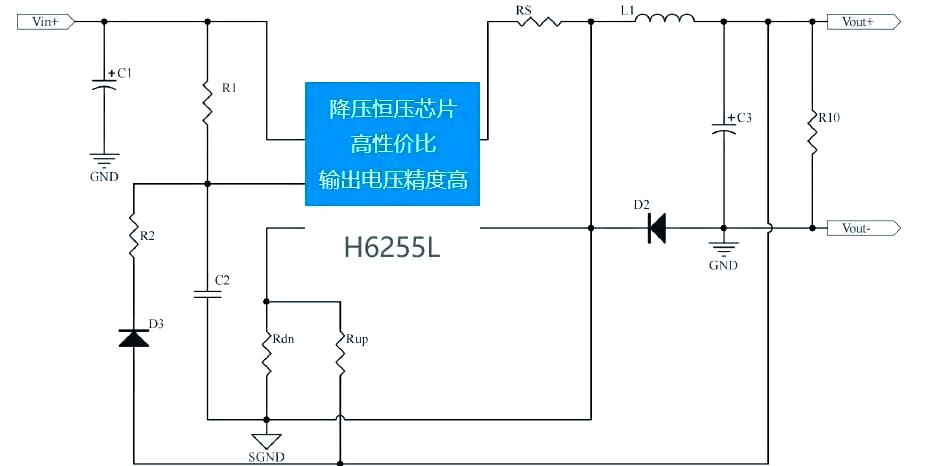

典型应用

出电压过冲:H6255L内部同时集成热保护、输

出短路保护、输出电流限制,提供可靠的容错

操作。H6255L集成了输入线路电压补偿和高带

宽环路,以满足士3.5%的输出电压精度。H6255L

支持低输出电压应用,最低可带到3.3V。

带过热保护功能(OTP)

带输出短路保护功能(SCP)

汽车充电器、电池充电器

恒压电源

GPS定位器,BMS

电动自行车、扭扭车、电动车手机充电

MCU模块供电

H6255L采用ESOP-8封装,芯片底部设计有

功率散热焊盘,连接芯片的VIN输入端及内置

MOS漏极,可以有效的帮助芯片加大散热。

电动汽车变流器

车载仪表
