微信小程序MQTT模拟器某物联网平台测试项目实录

简介： 微信小程序MQTT模拟器某云物联网平台测试

1. 微信小程序安装

• 打开微信，扫一扫“设备模拟器” （二维码见评论区）
• 小程序运行

2. 准备工作（忽略）

3. 创建产品和设备

3.1 创建产品

• 进入物联网平台的控制台，点击“产品”：

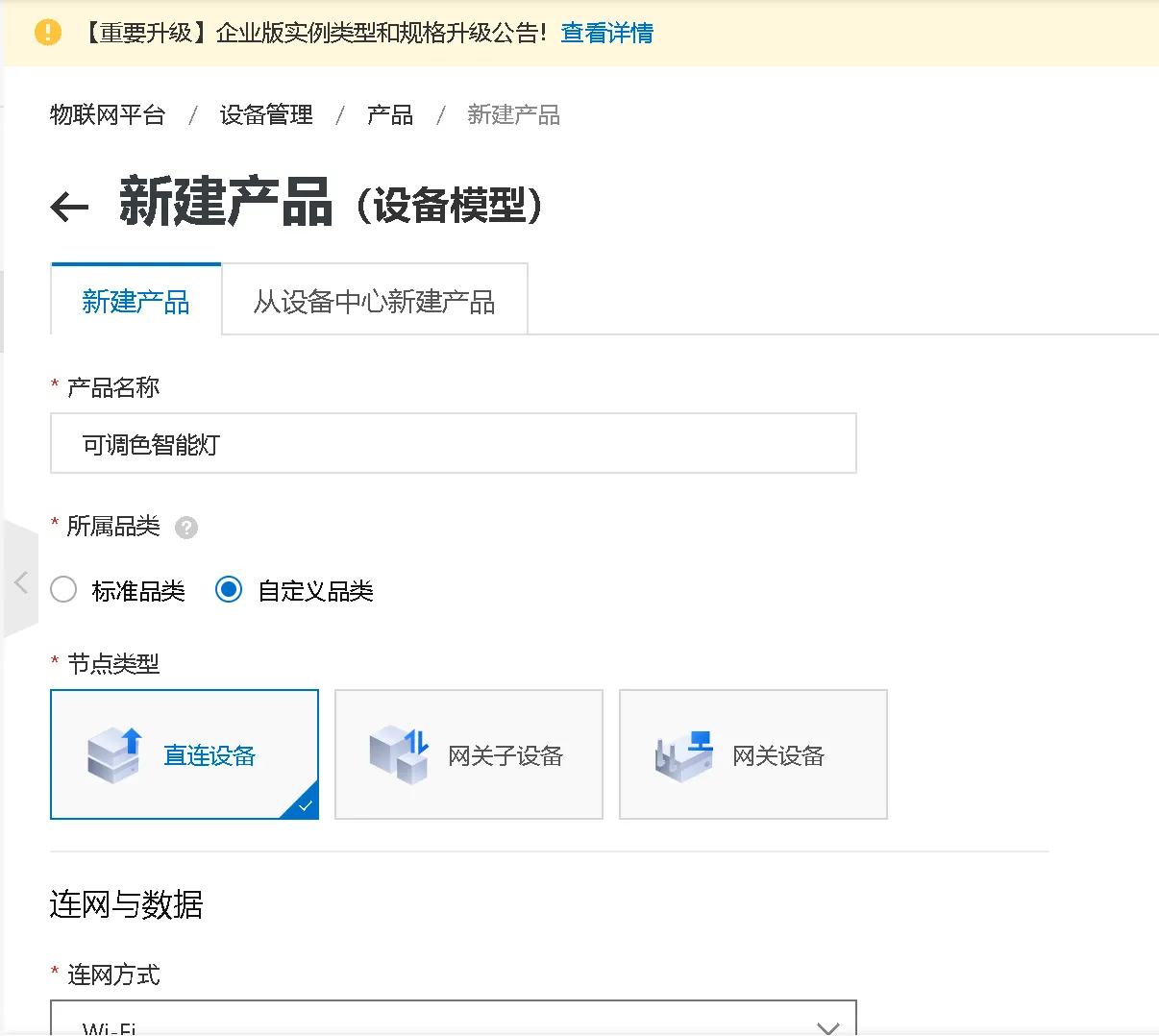

• 点击“创建产品”：所述分类：自定义品类，数据格式：ICA标准数据格式

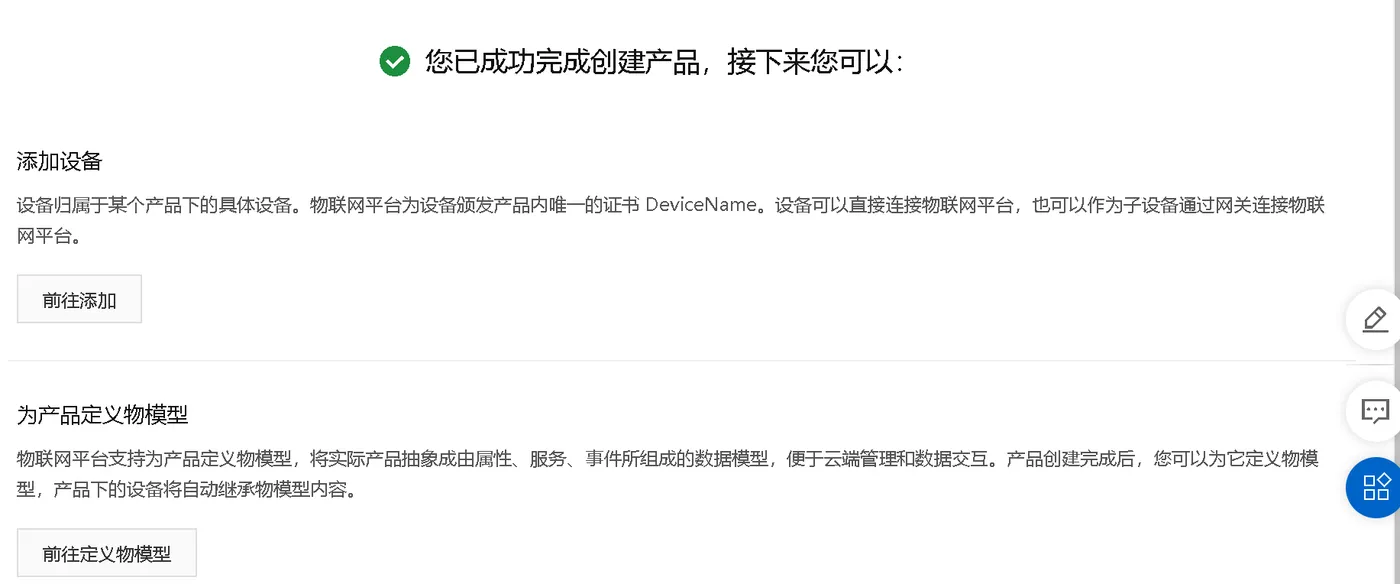

• 点击“完成”

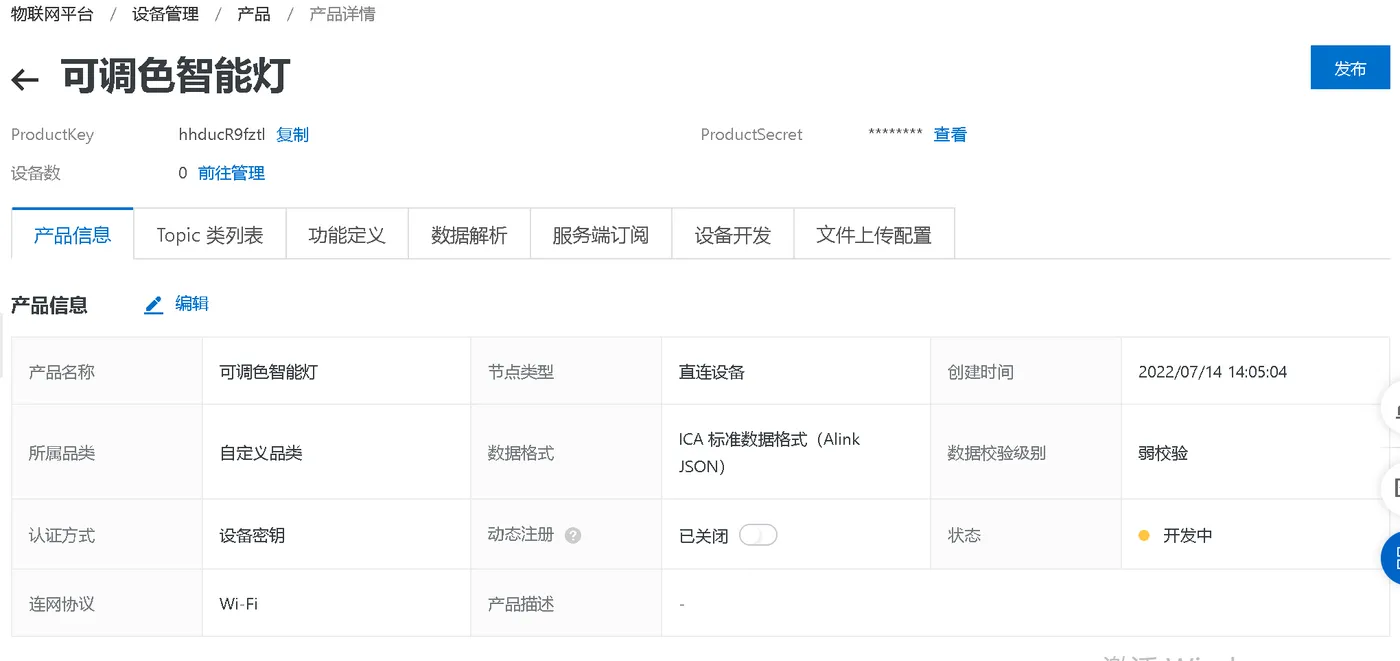

• 点击“查看”，显示“产品详情”页面

3.2 产品功能定义

在“产品详情”页面的功能定义选项卡，创建产品物模型。

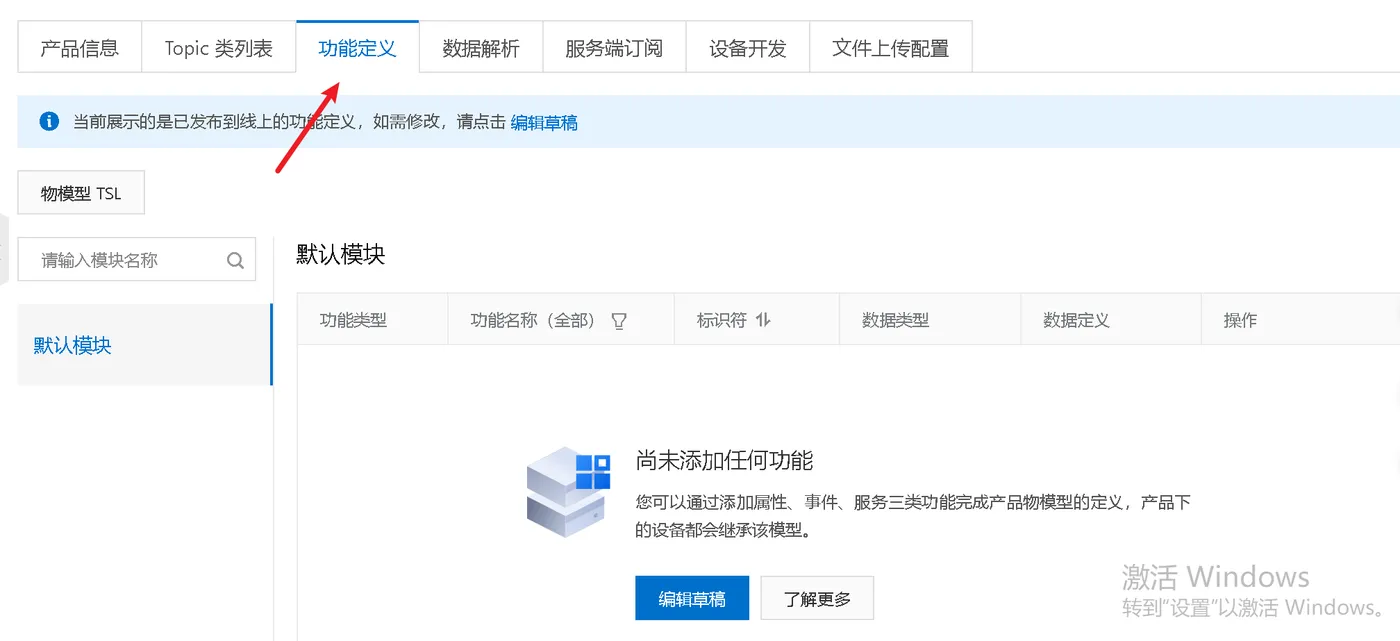

• 点击“功能定义”

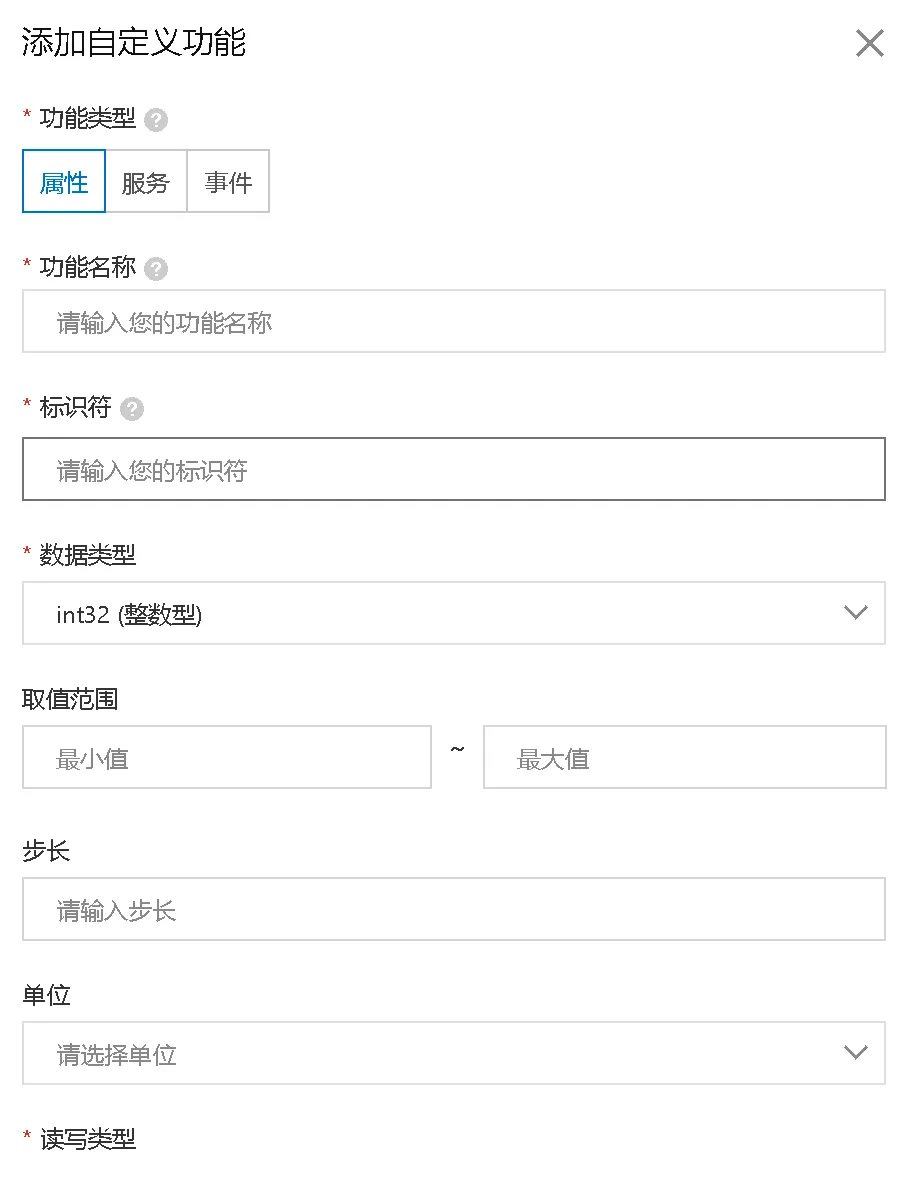

• 手动添加功能

3.2.1 定义属性

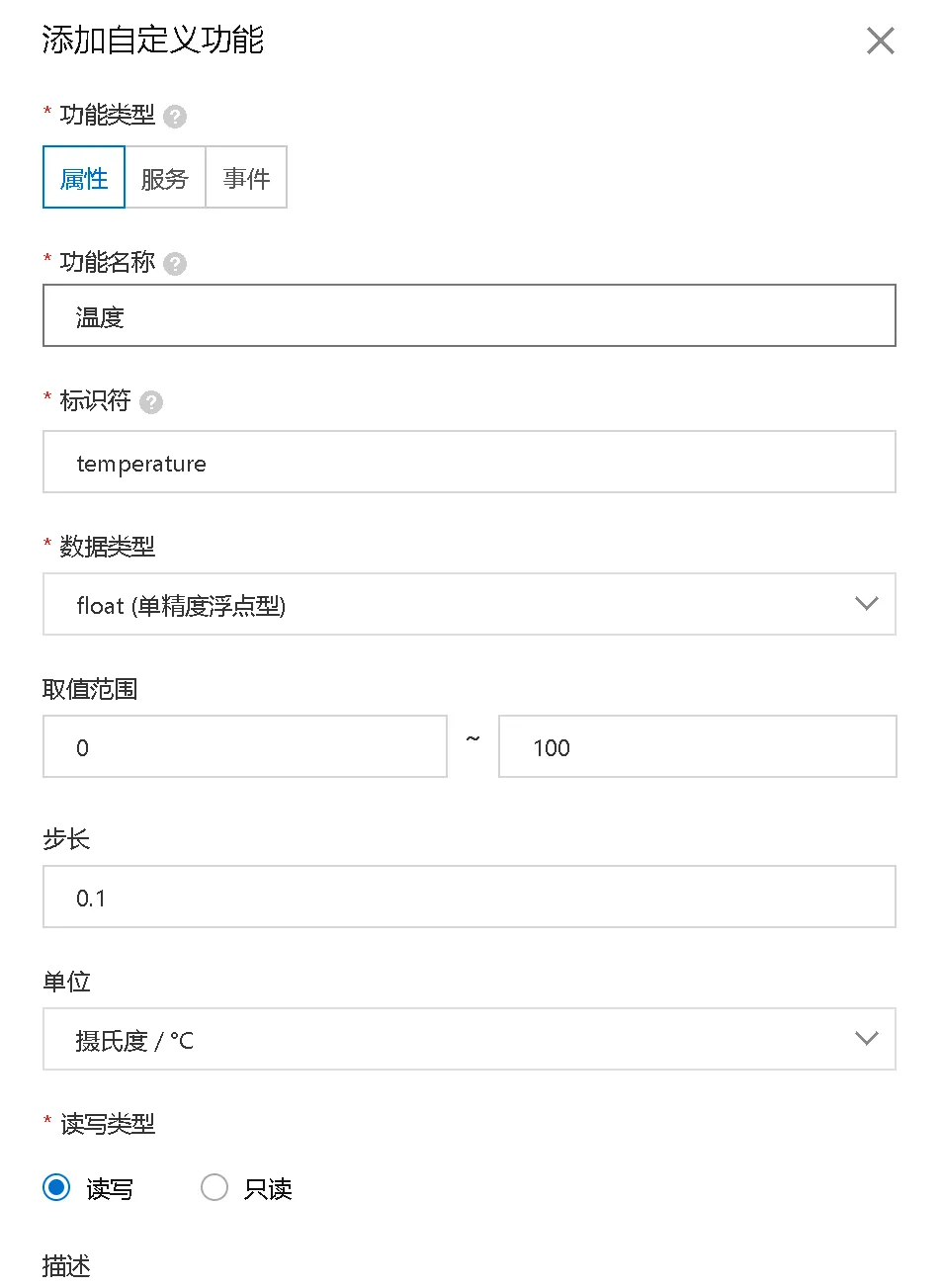

• 添加温度属性，确认。

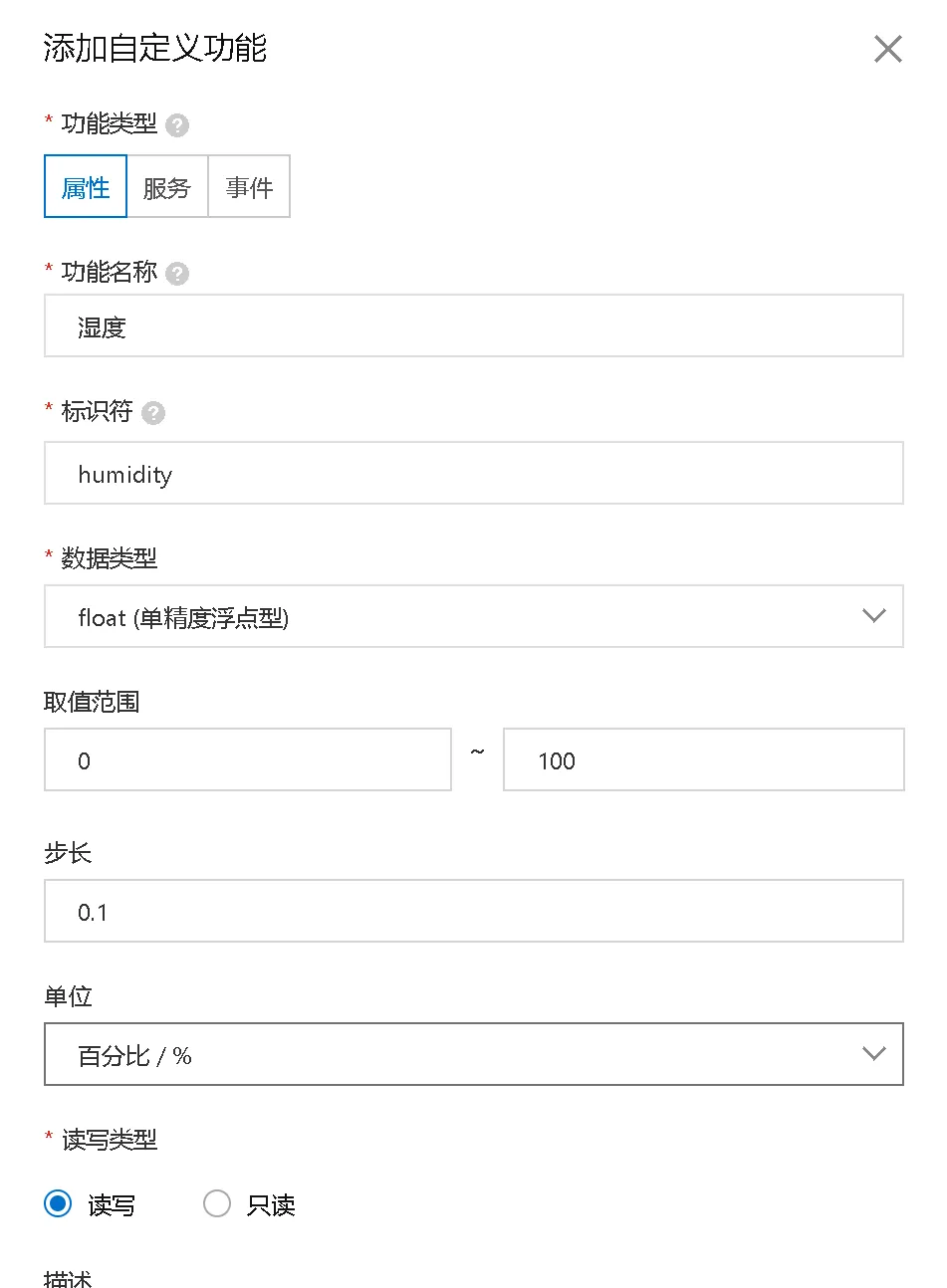

• 添加湿度属性，确认。

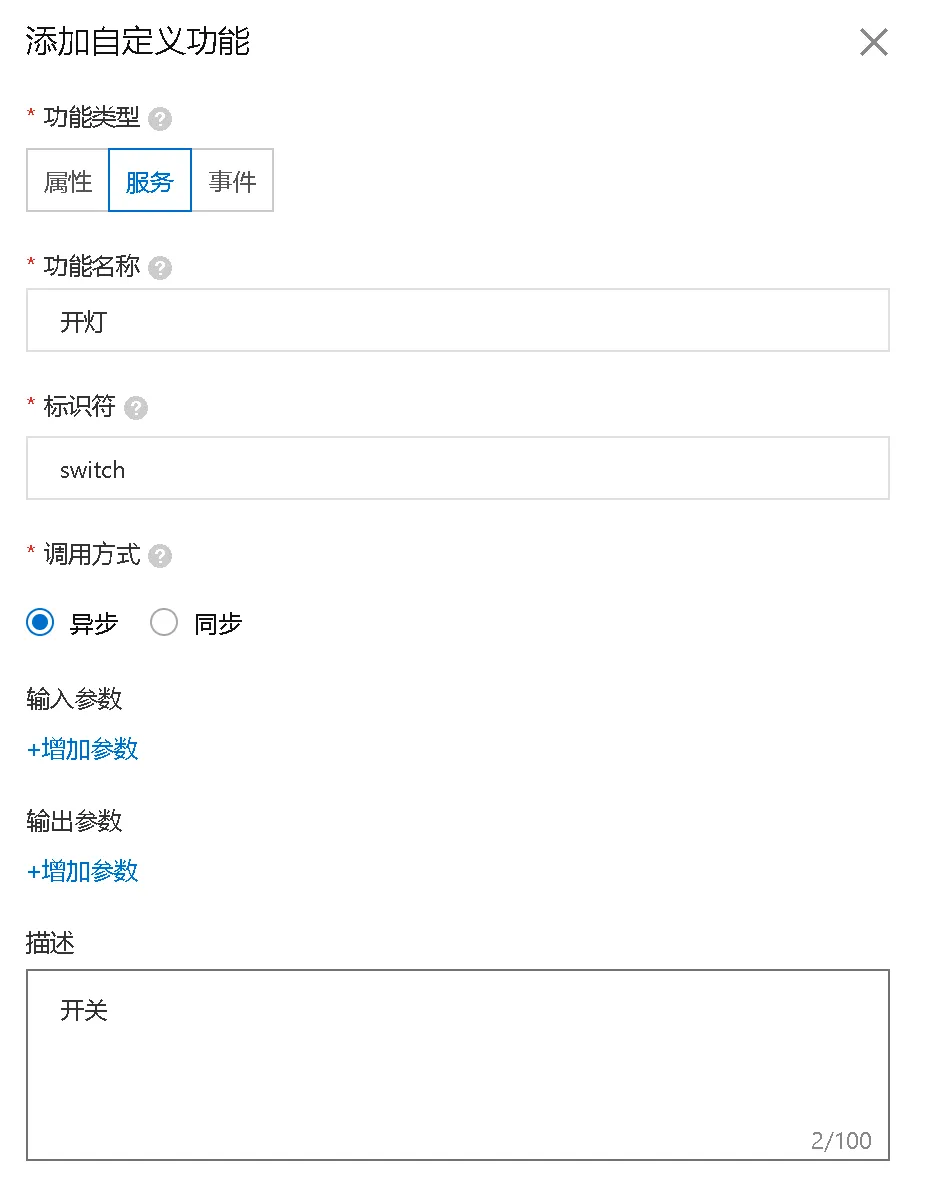

3.2.2 添加服务

• 添加一个参数，点击“增加参数”并确认：

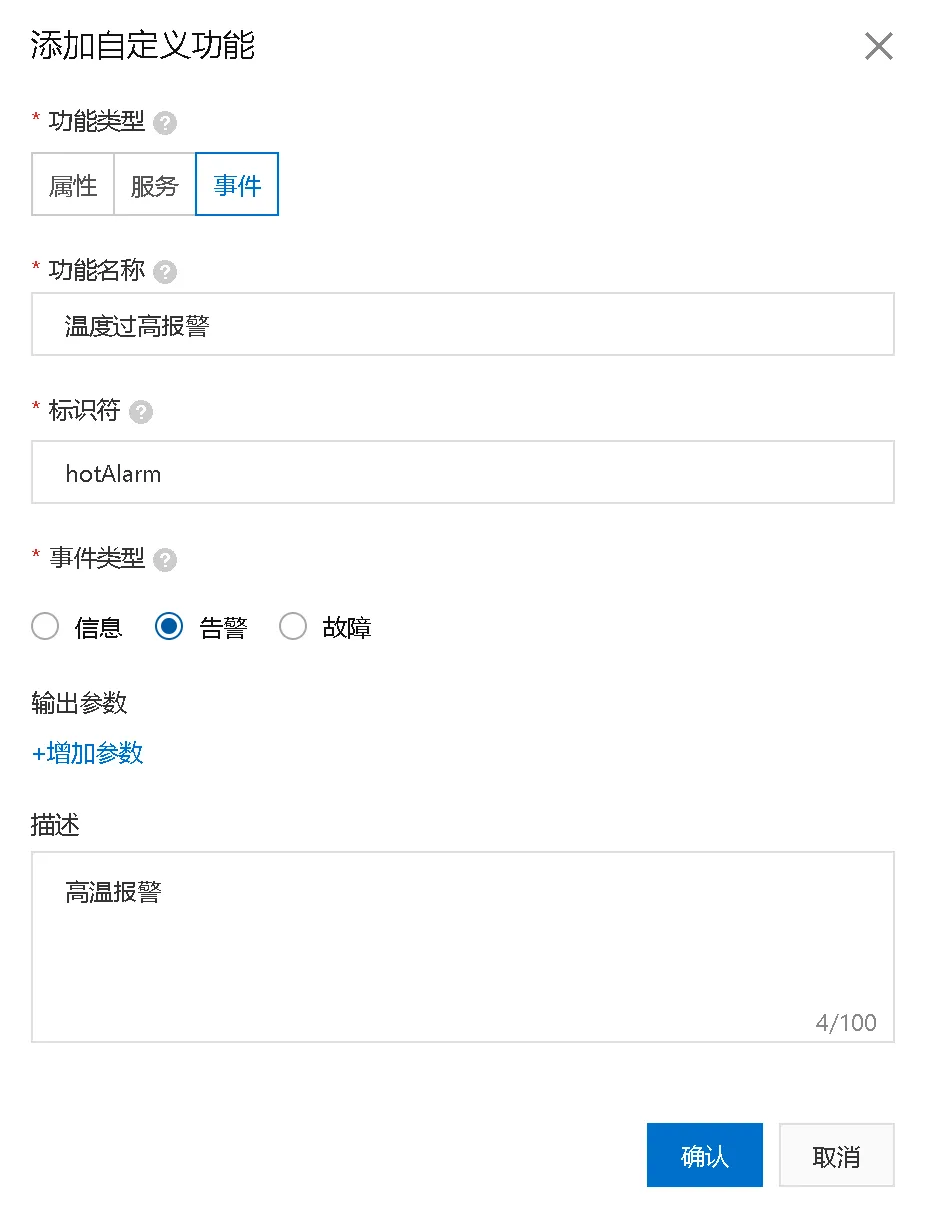

3.2.3 添加事件

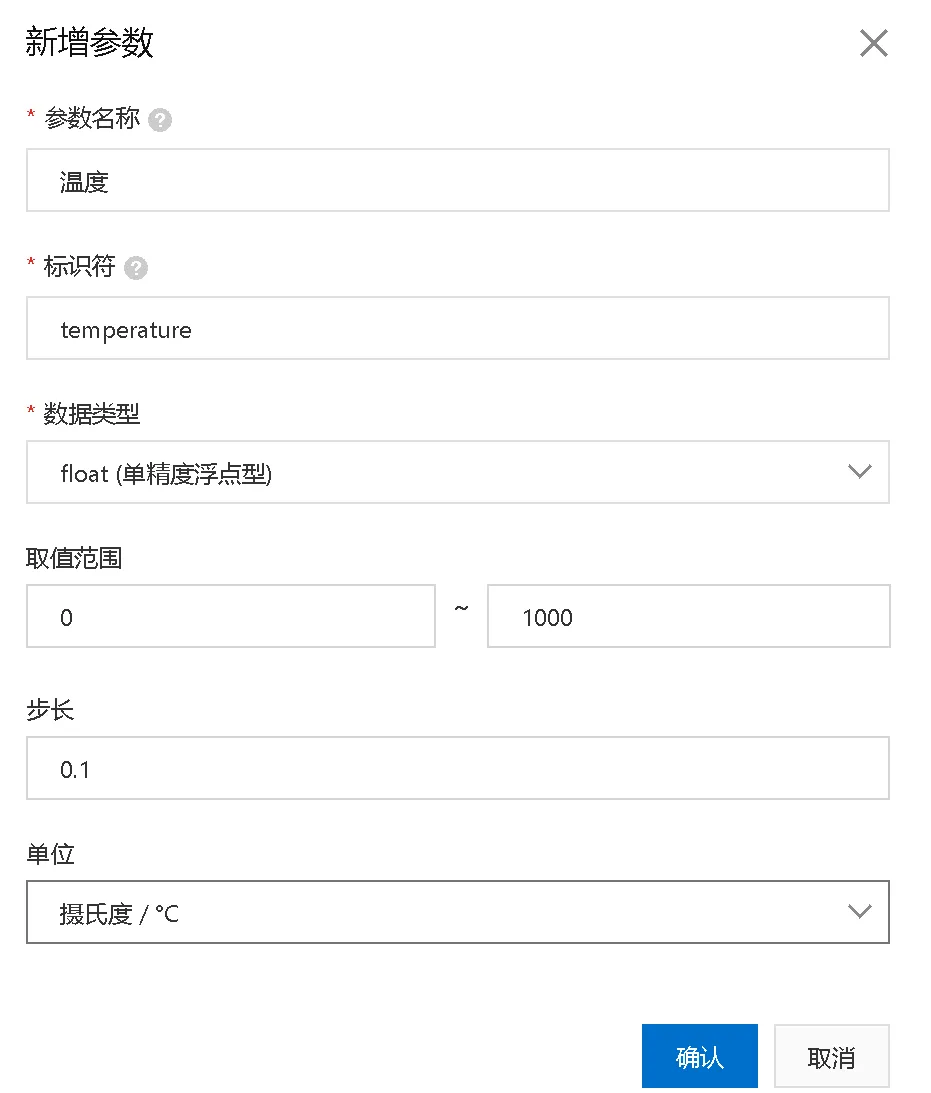

• 增加一个参数并确认：

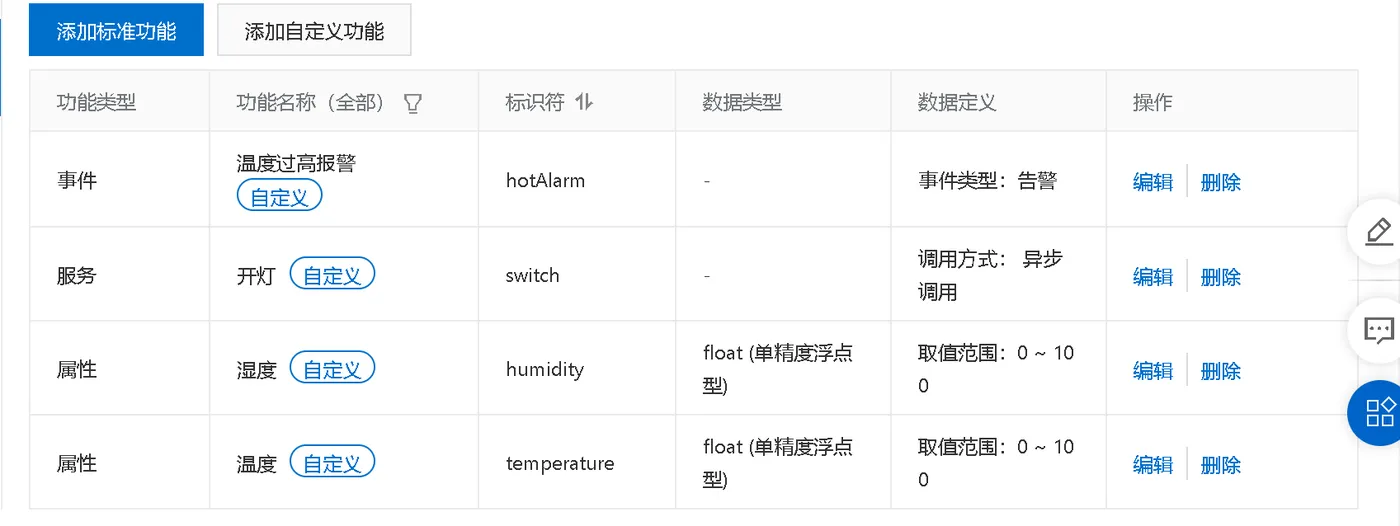

• 最后的结果：

3.2.4 导出物模型

• 点击“查看物模型”

• 点击“导出模型文件”，导出模型文件model.json以备后用。

3.3 注册设备

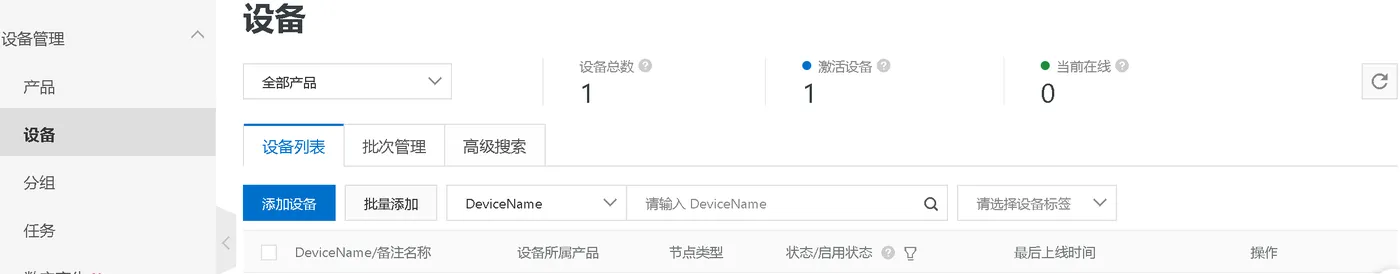

• 在产品下注册设备，获得身份三元组，点击“设备”如下图。

• 点击“添加设备”

确认。

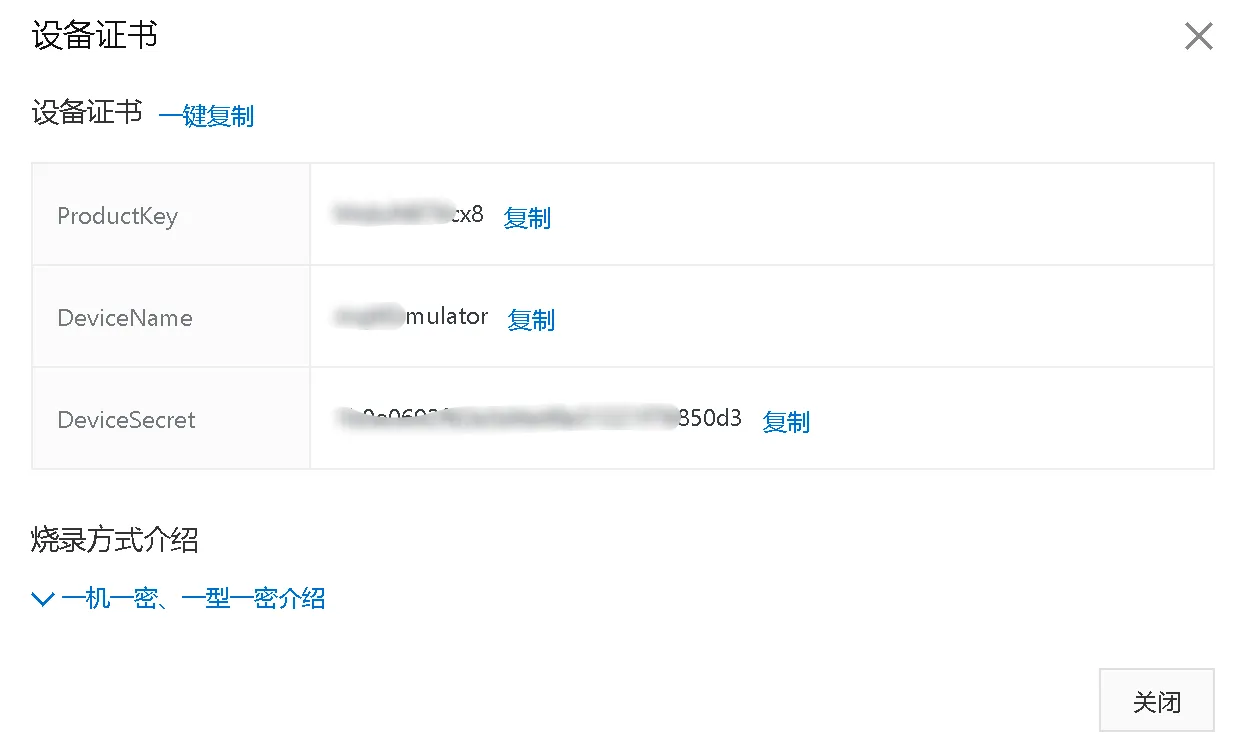

{   "ProductKey": "hhduN87Xcx8",
    "DeviceName": "mqttSimulator",
    "DeviceSecret": "1b0e0692f62e3d4a48e31221f76850d3" }

• 点击“关闭”。

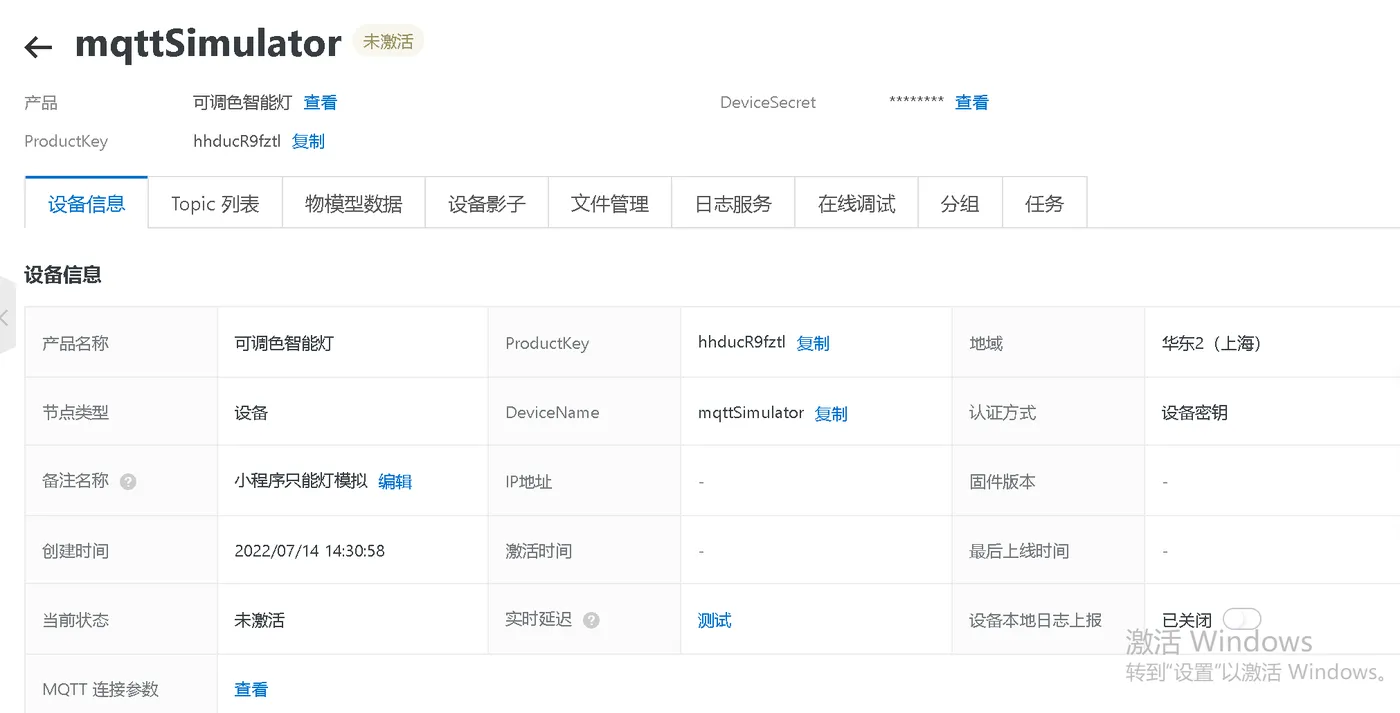

• 点击“查看”

3.4 激活设备

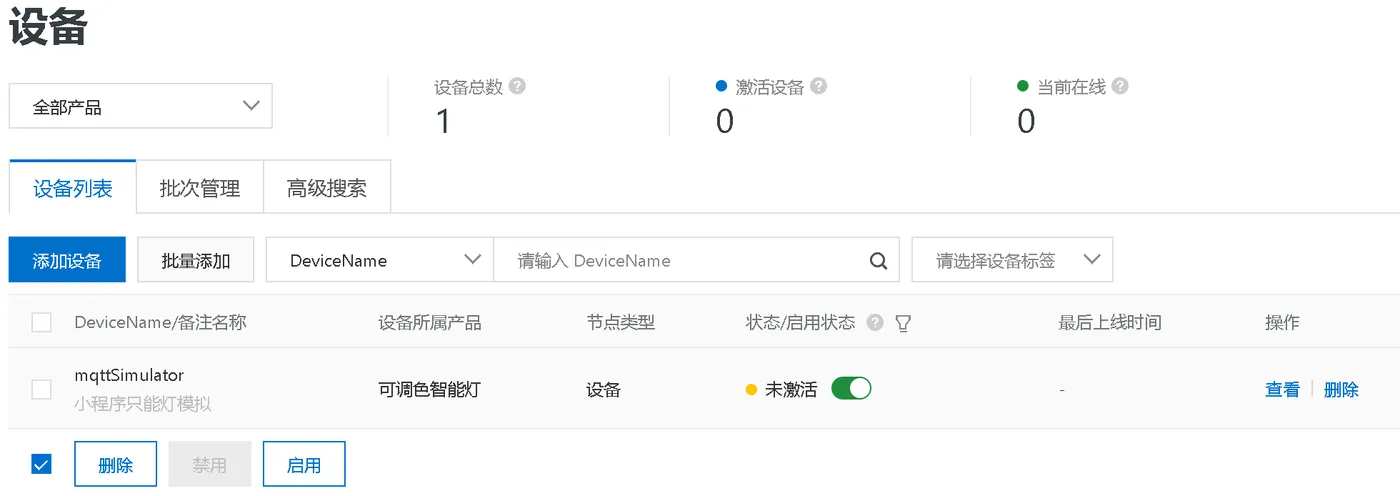

• 回到“设备列表”，点击未激活旁边的蓝色开关。

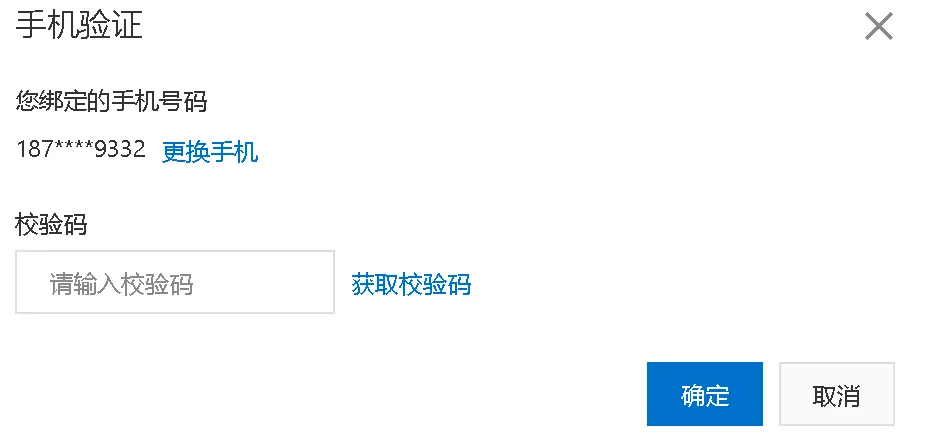

• 输入校验码，确认。

• 这个时候设备还未激活，要等到设备上线后才能激活。

4. 微信小程序操作

4.1 设备上线

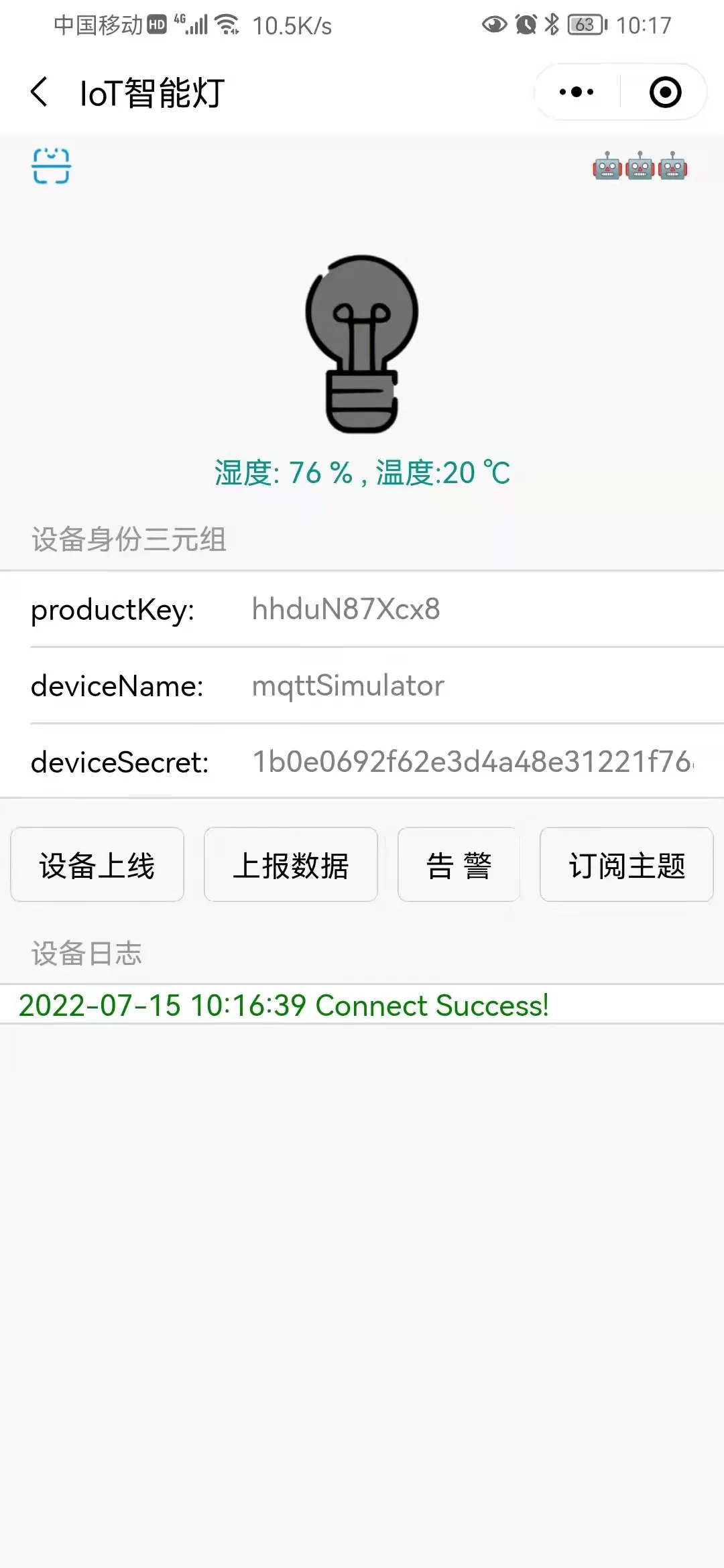

• 打开微信，扫描小程序码，进入小程序。输入设备身份三元组，点击“设备上线”。

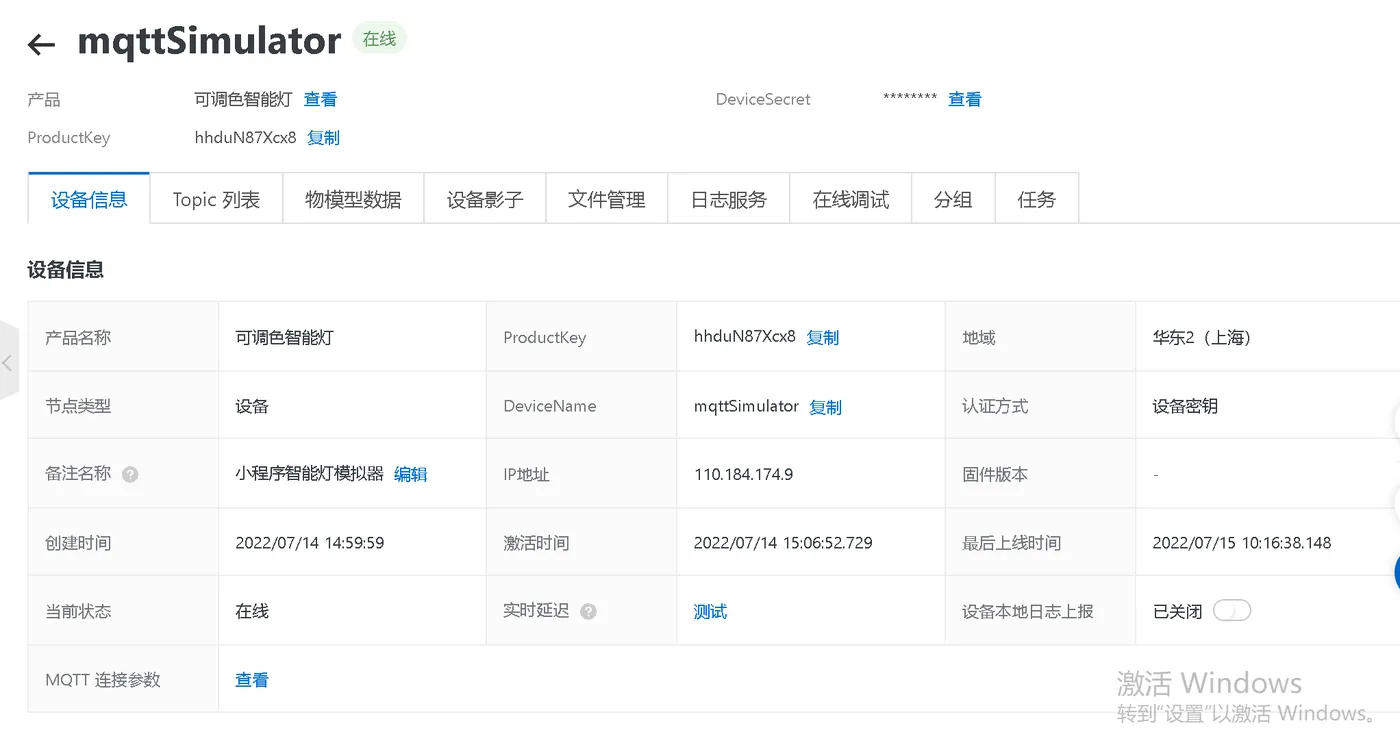

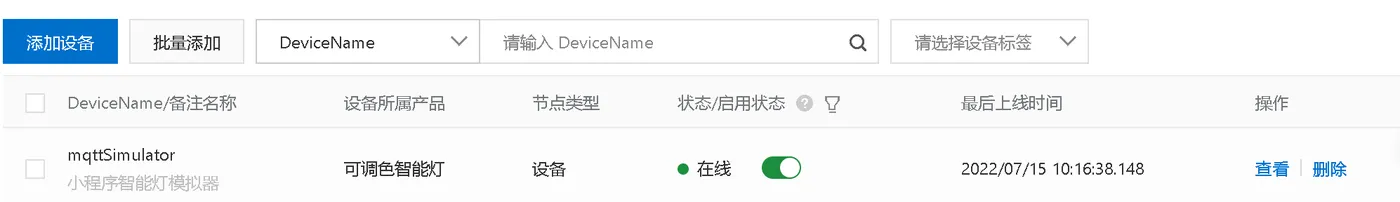

• 回到物联网平台，点击F5刷新设备列表，可以看到设备状态已经是在线，小程序设备日志和设备列表页面中的最后上线时间一致。

4.2 上报数据

• 在小程序界面，在设备上线时，点击数据上报，我们看到模拟器上报了当前湿度，温度值。

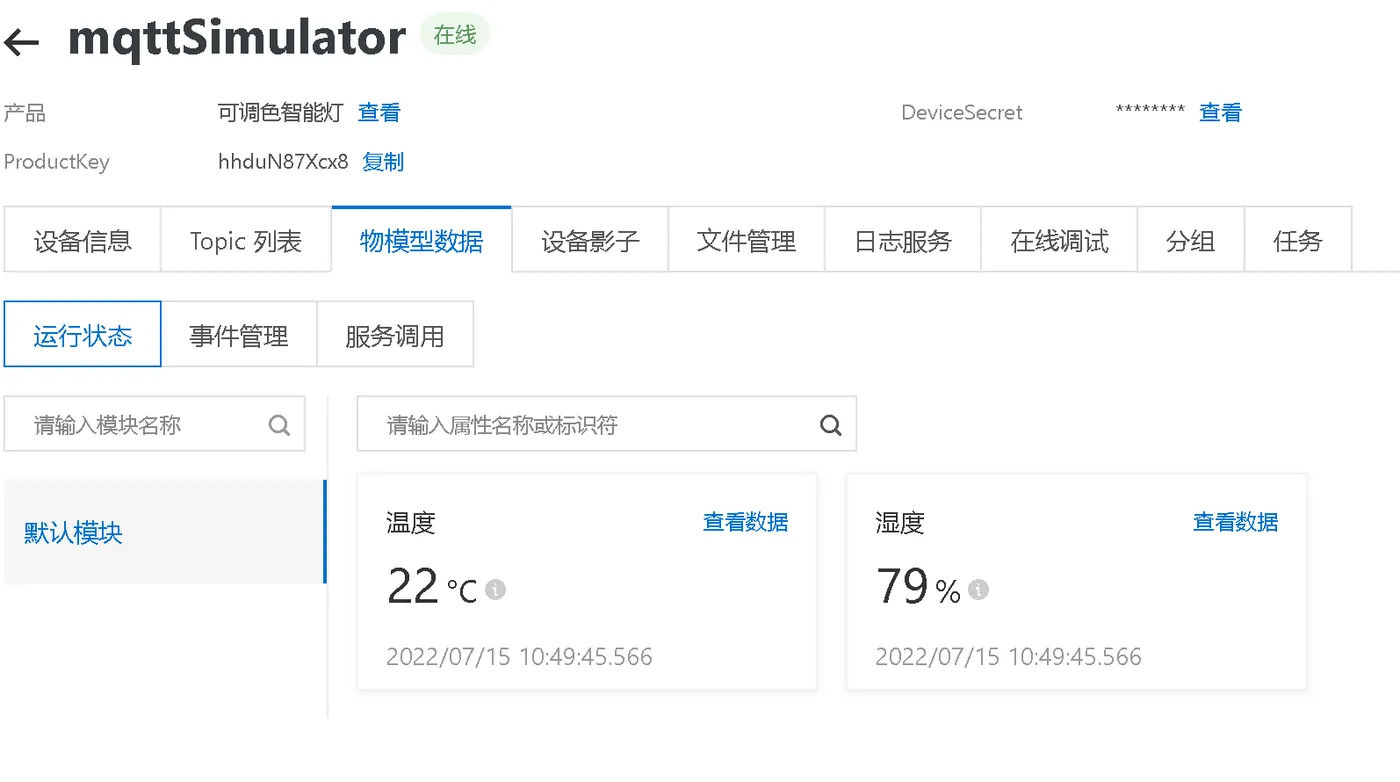

• 上报的湿度76%，温度20℃。因为上面的的实时数据在不停的变化，所以看起来实时数据和发送的数据不一致。回到控制台设备，在设备详情的运行状态看到设备上报的数据。

4.3 订阅主题和数据下行

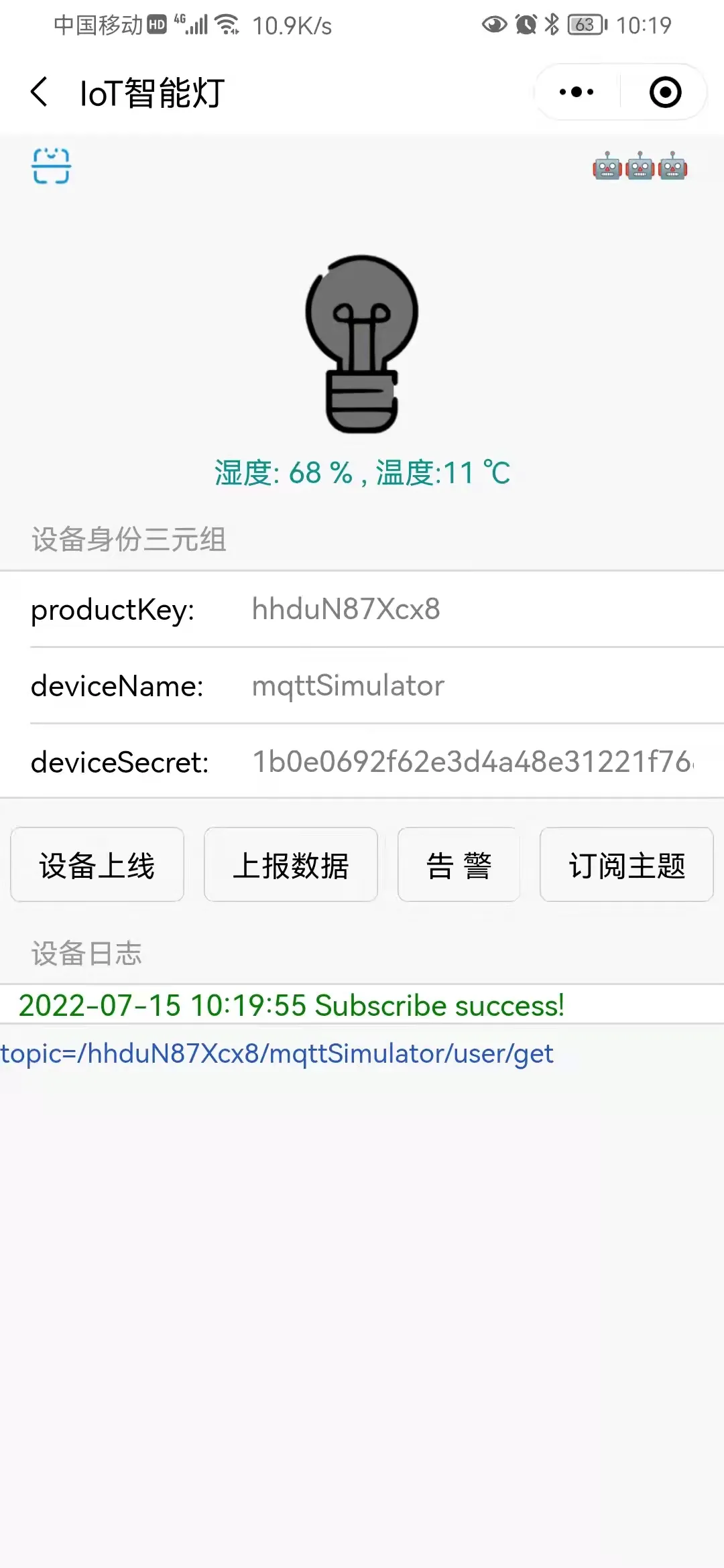

• 在小程序界面，在设备上线时，点击“订阅主题”。

• 然后我们再去控制台，设备详情页面的Topic列表，找到对应的topic：/a1GdTWt9kQd/mqttSimulator/user/get，点击“发布消息”。

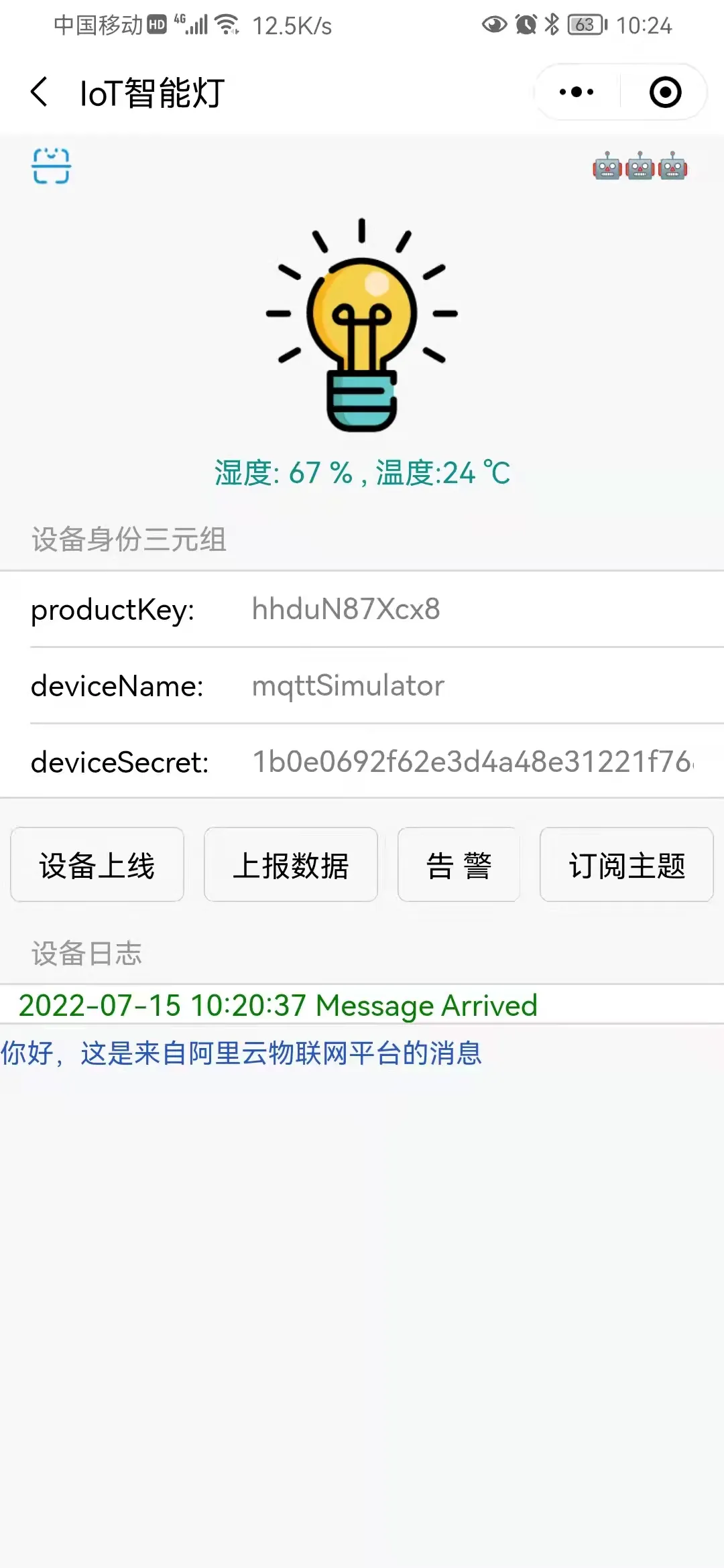

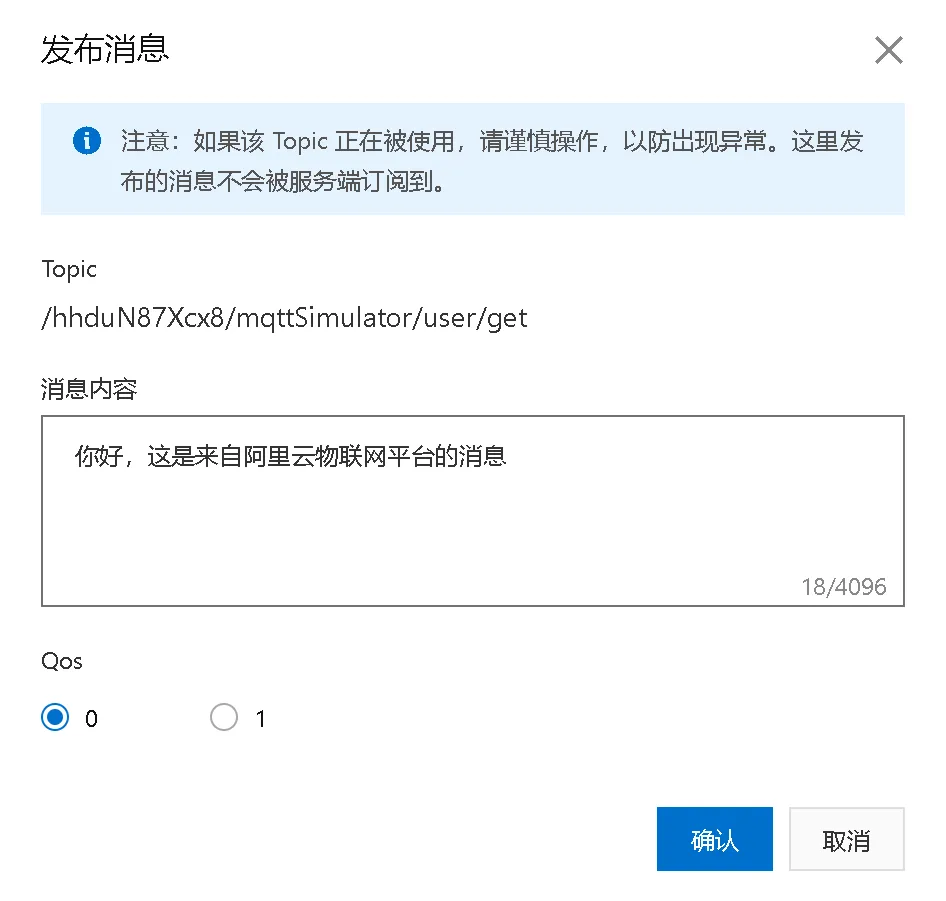

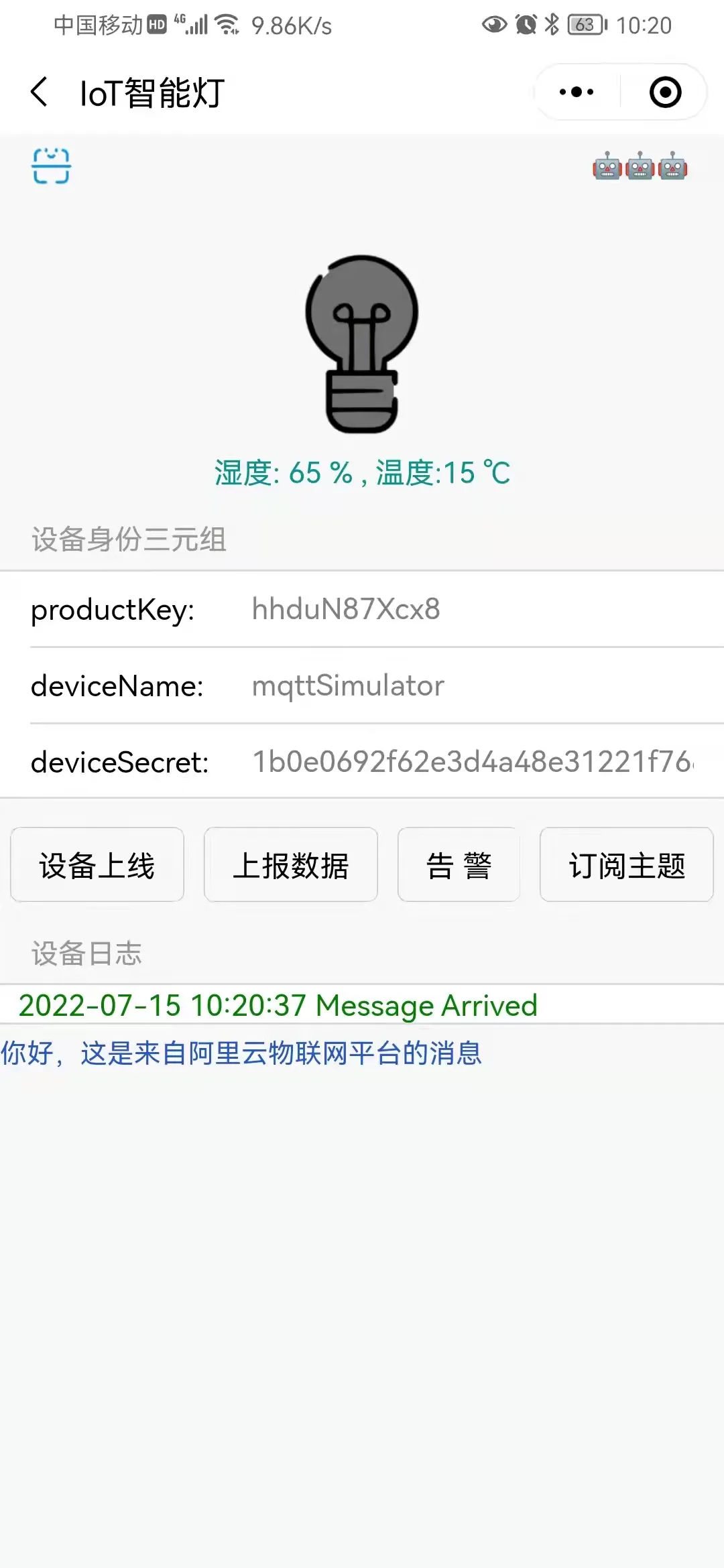

• 填写“消息内容”并确认，在小程序中可以看到推送的消息。

• 同时在设备下行日志，也可以看到完整的下行消息。

4.4 物模型-服务调用

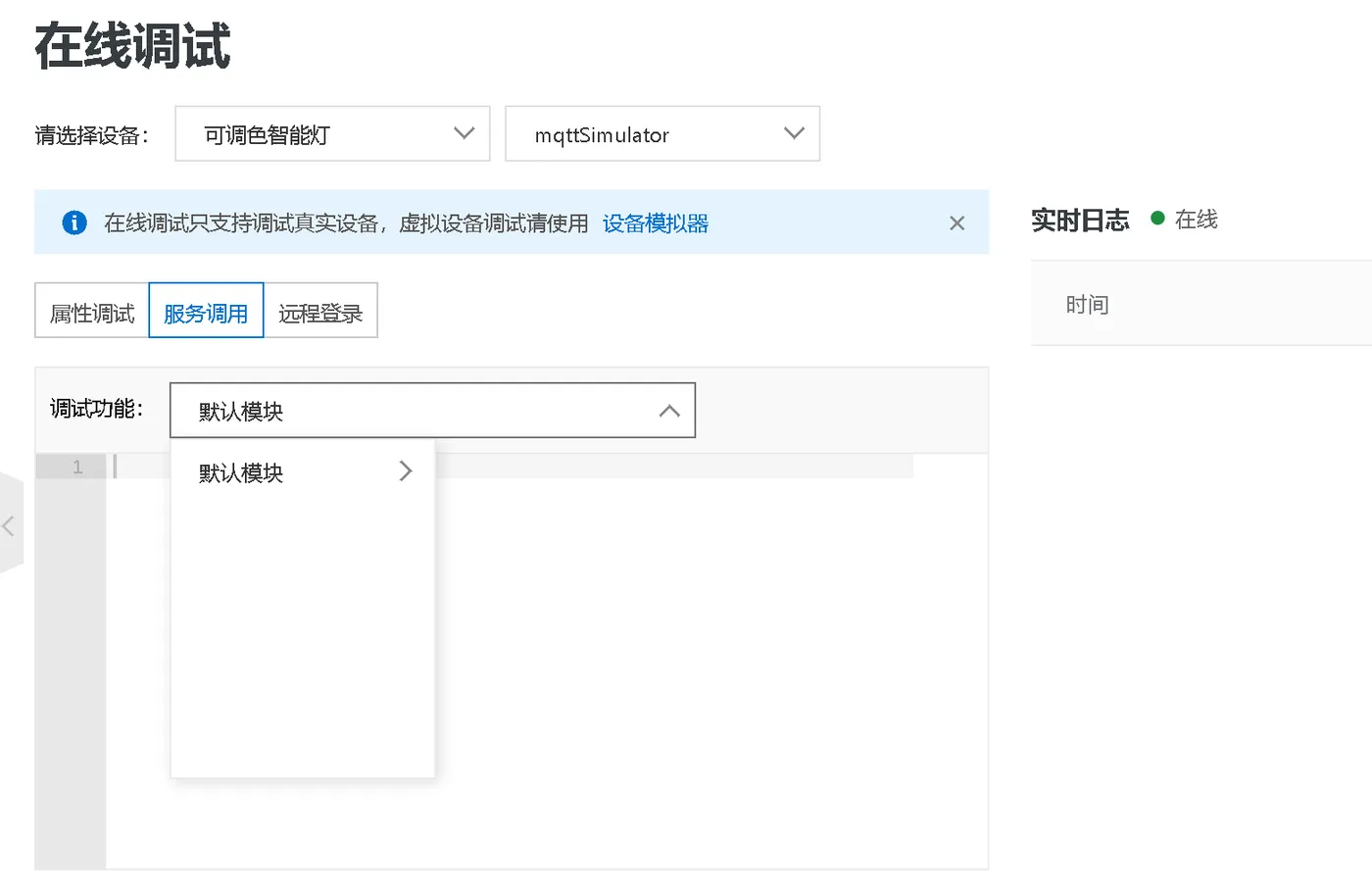

• 在控制台点击“在线调试”

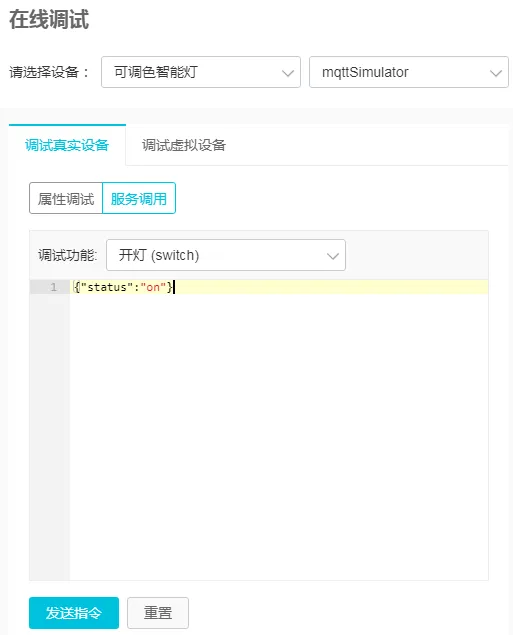

• 在小程序设备中，选中功能 开灯(switch)，输入参数{"status":"on"},点击发送命令。小程序的灯就会变亮。{"status":"on"} //status选项有：on ,off ,blue ,green。

4.5 物模型-事件上报

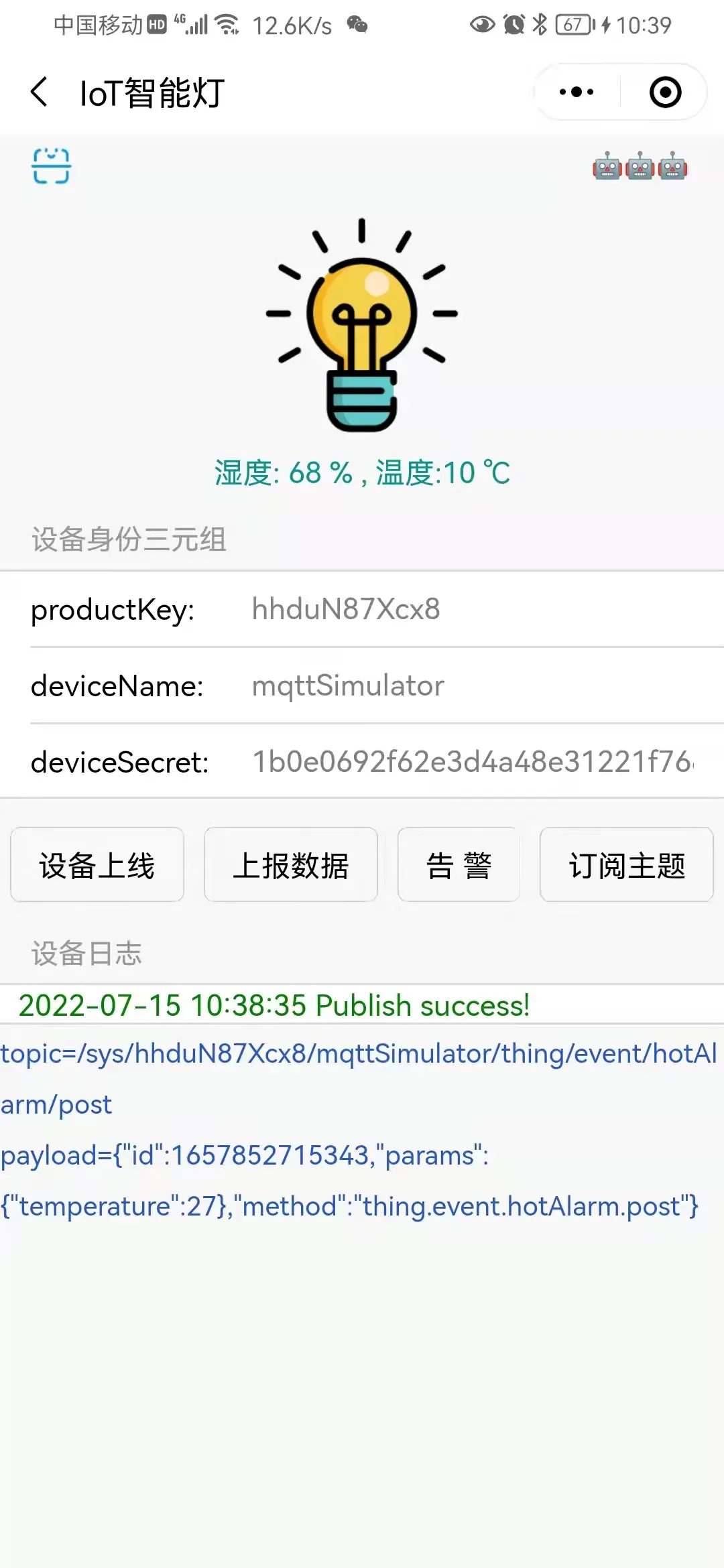

• 在小程序界面，在设备上线时，点击告警，就会生成一条事件告警，上报当前的温度。

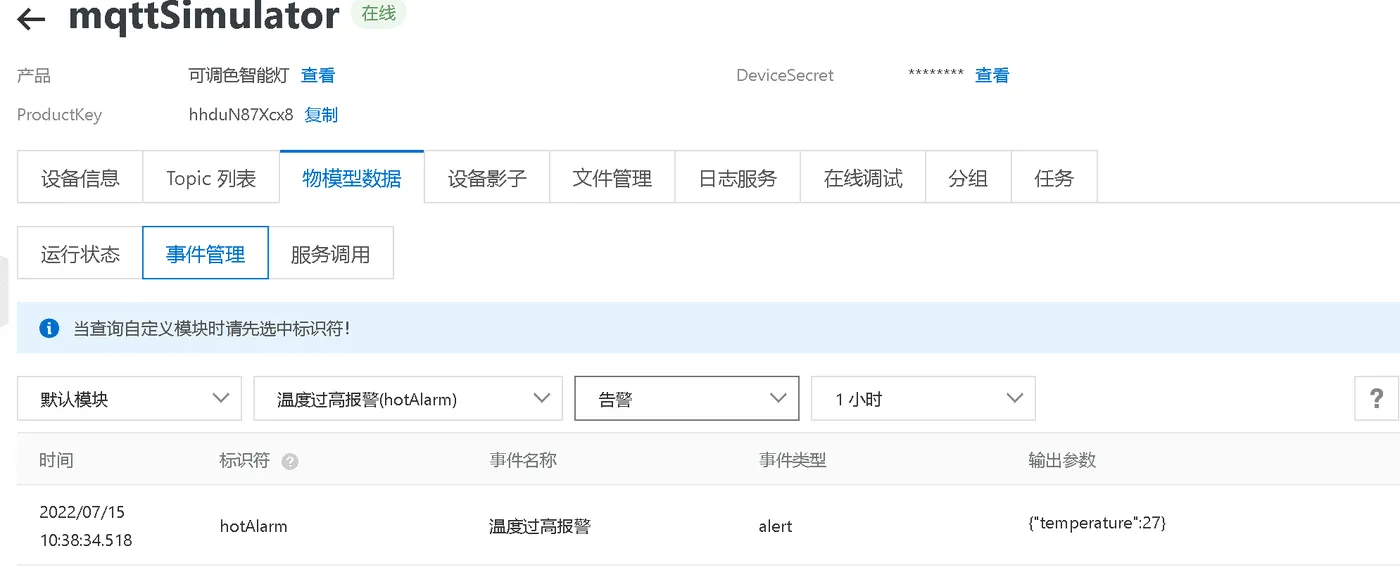

• 在控制台“设备详情”-“事件管理”中查看：

最后

自此测试项目完成，如有疑问，欢迎评论区留言！
