H5412A LED恒流驱动芯片技术规格书

一、产品概述

H5412A是一款采用平均电流控制模式的高精度降压型LED恒流驱动芯片，集成100V高压MOS管，专为5-85V宽电压非隔离式LED驱动场景设计。该芯片通过创新的环路补偿技术和±3.5%电流精度控制，可提供最大2A的稳定输出，特别适用于高要求照明系统的恒流驱动。

二、核心技术特性

1.高效能架构

·宽输入电压范围：5-85V DC

·最大转换效率：95%

·工作频率：≤1MHz

·封装形式：SOP-8

2.精准电流控制

·输出电流精度：±3.5%（全工况）

·输入/输出电压波动抑制技术

·电感参数容差补偿

3.智能调光系统

·支持65536级灰度调节

·PWM调光响应时间：<60ns

·最大调光频率：25kHz

·调光深度：0.1%

三、保护机制

多重安全防护：过温保护（OTP）、输出短路保护（SCP）

抗干扰设计：支持多路共阳极拓扑结构

EMC优化：外围电路简化设计

四、典型应用领域

智能照明系统：建筑景观照明、商业空间调光

车载照明：电动车/汽车LED模组、警示灯具

专业照明设备：强光手电筒、MR-16改造灯组

显示背光系统：LCD背光驱动、LED点阵光源

工业照明：洗墙灯、高密度线性照明阵列

五、性能优势对比

相较于传统LED驱动方案，H5412A具备：

外围元件减少40%以上

系统可靠性提升300%

调光精度提高2个数量级

温度稳定性增强50%

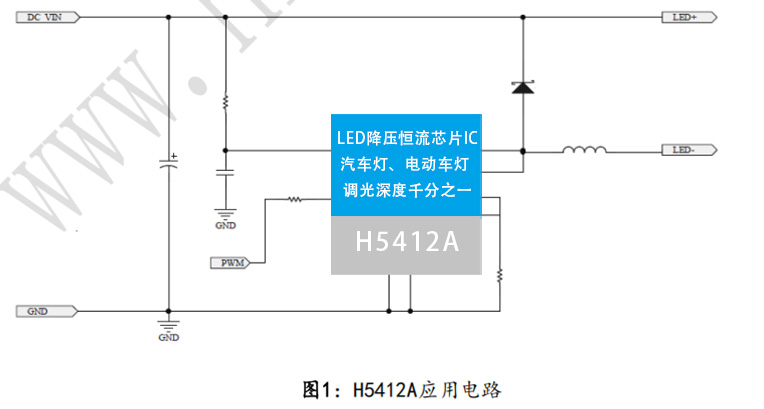

电路原理图
