基于一次只解决一个事情的原则 本文重点描述 专利：分布式存储数据的传输方法、装置、系统、设 备和介质

随着全闪技术的发展，闪存的容量做的越来越大，价格越来越低，全闪存储逐步成为大众客户考虑的范畴。

尤其是在人工智能（ArtificialIntelligence，AI）场景对于带宽和每秒操作数（OperationsPerSecond，OPS）要求比较高的高性能计算（HighPerformanceComputing，HPC）场景中，全闪更是成为首选。

在全闪存储产品中，远程直接数据存取（RemoteDirectMemoryAccess，RDMA）技术是比较常用的技术，数据跨节点传输卸载到RDMA网卡中，极大减少中央处理器（CentralProcessingUnit，CPU）接入，但是接收或者发送仍然需要主机内存的介入，落盘时由主机内存通过直接存储器访问（DirectMemoryAccess，DMA）方式拷贝到盘的内存里然后落盘。



在思考一个小问题： 你会怎么选？

你下单了一件 9.9 元的小东西，只是个数据线。

请问，你更愿意选择哪种送货方式？

A. 派一架专机、一个快递员全程护送，送货上门、签字确认，享受 1 对 1 至尊服务。

B. 凑满几件一起走菜鸟驿站，快递员批量处理，自己跑一趟拿，虽然累点，但不贵。

选择A.反常识 但对于系统设计者来说，这种思路就是在用极度昂贵的资源处理微小的数据请求

选 B 就是——批量处理、小数据聚合，统一落盘，延迟略高但系统资源利用更好。 缺点：但是累人呀，每天爬楼梯，夏天取快递。一个还好说，要是100件呢

unsetunsetA为什么这样设计？unsetunset

• 减少了频繁的主机内存拷贝（对小数据来说特别浪费）；
• 避免了CPU频繁介入处理琐碎小请求；
• 提高了系统吞吐（OPS）和整体资源利用率；
• 兼顾了低延迟（NVRAM 缓存）与高带宽（NVMe）的性能特征

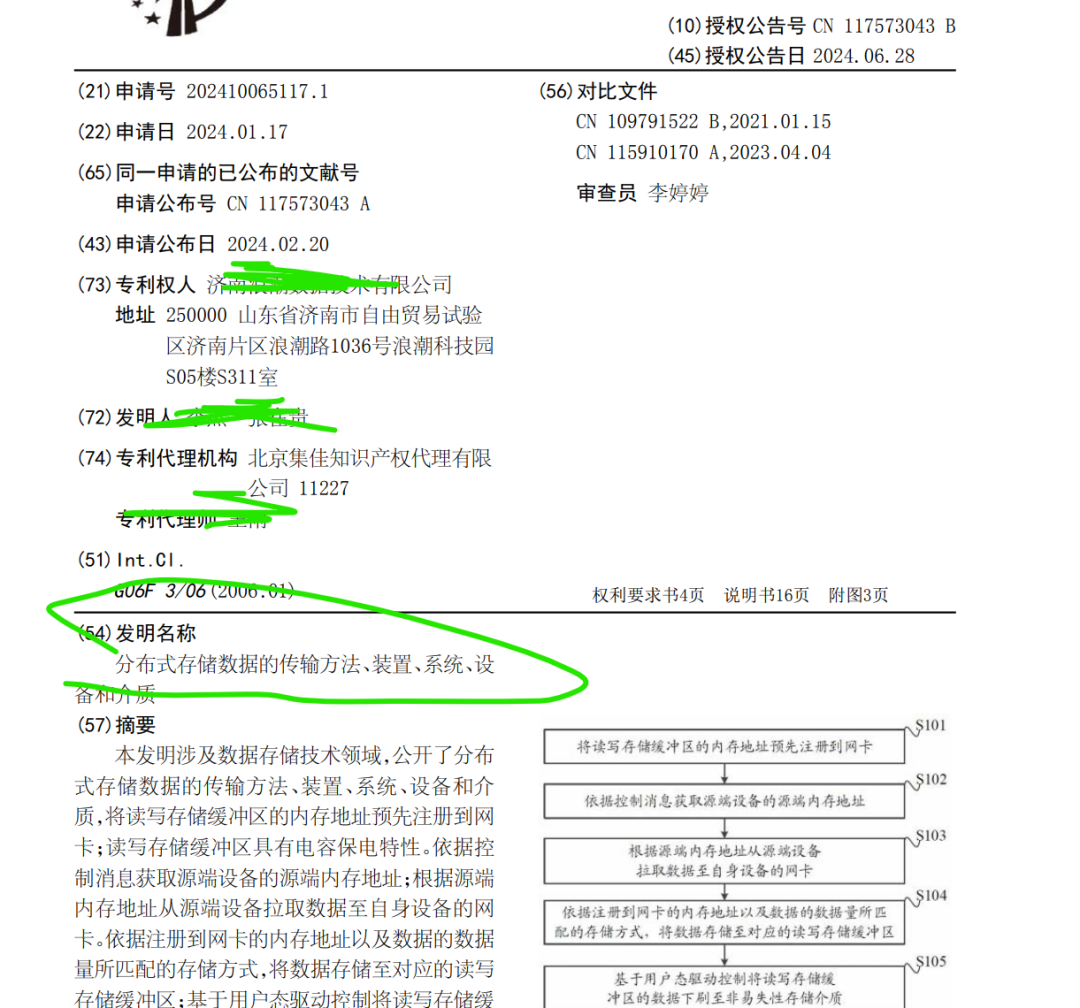

unsetunset《CN117573043B》的解法：按“数据大小”走不同路径！unsetunset

这项专利提出了一个非常巧妙的数据分流机制：

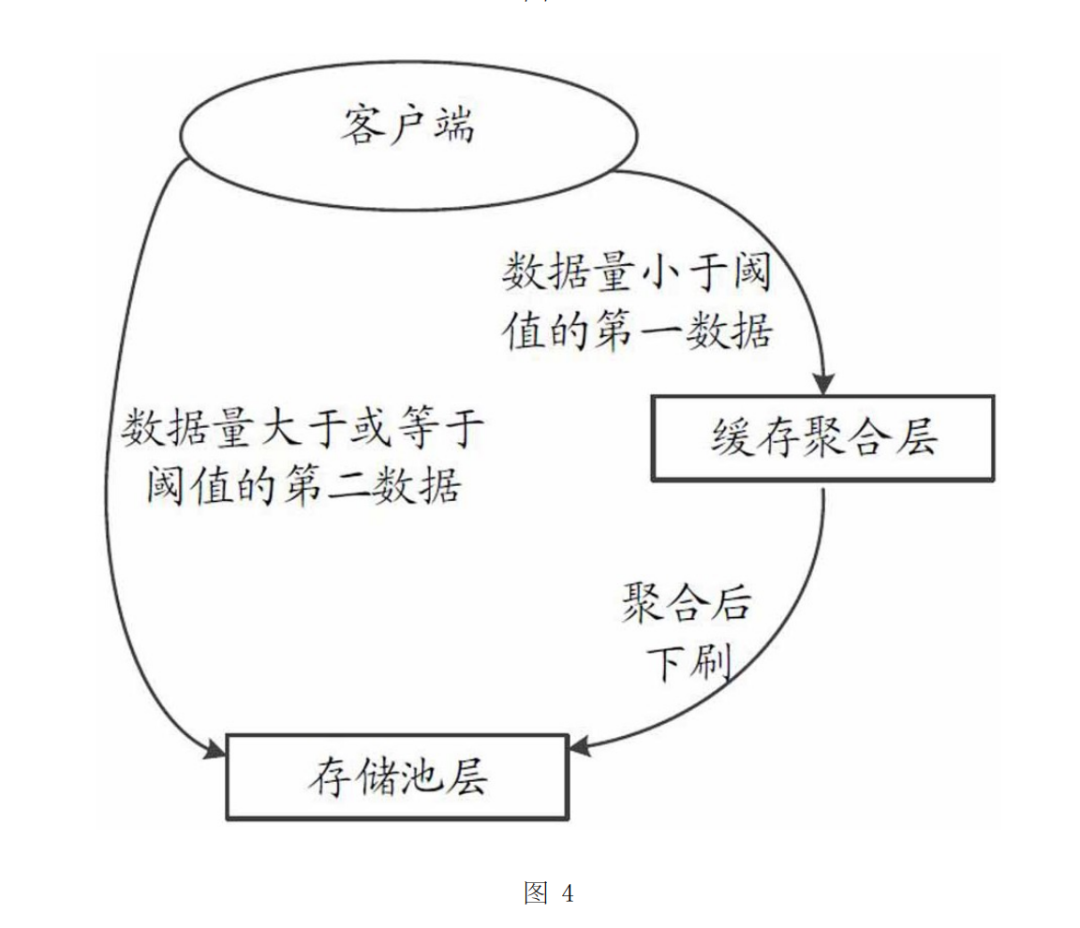

根据写入数据量的大小，选择不同的缓存层存储路径：

unsetunset一、前置知识unsetunset

unsetunset1.1 这是什么业务场景？文件跨网络传输unsetunset

• 从新手到架构师:Web服务器如何实现大文件跨节点传输 给出描述

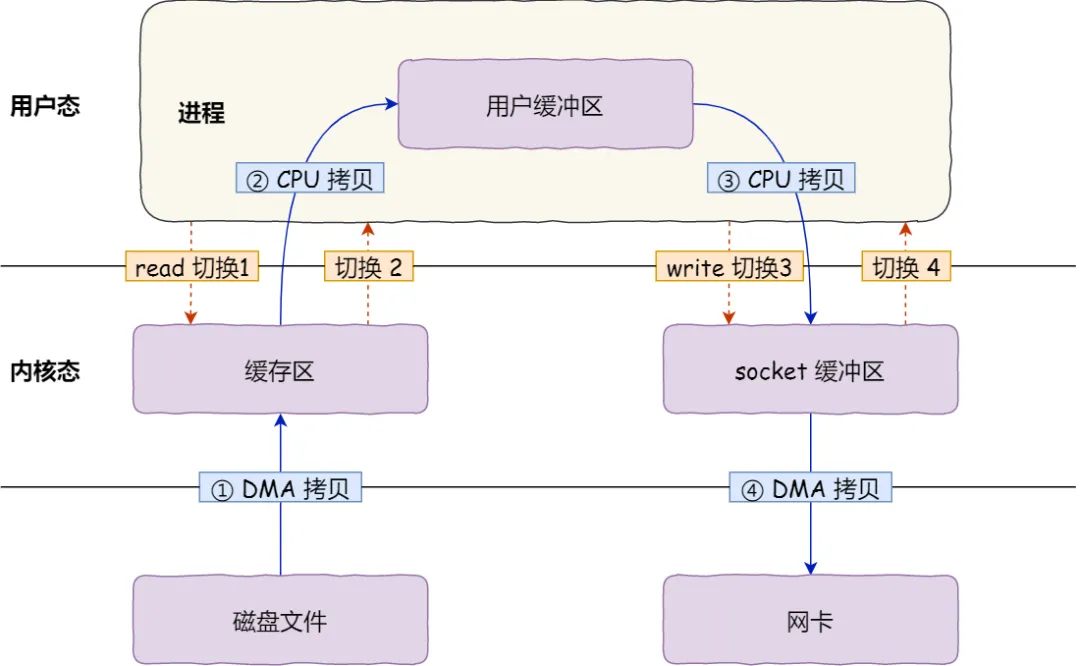

机器A 从磁盘到网卡

机器A 从磁盘到网卡

机器B 从网卡到磁盘，图片没绘制

机器B 从网卡到磁盘，图片没绘制

unsetunset1.2 如何理解虚拟内存？黑科技 把SSD当内存用unsetunset

• 根据csapp 定义 虚拟内存让每个程序都觉得自己拥有独立的大内存，其实背后是操作系统偷偷把磁盘当成内存的一部分用 ，内存是磁盘缓存，ssd是hdd判断缓存
• 在Linux下，使用SSD为HDD加速，目前较为成熟的方案有：flashcache，enhanceIO，dm-cache，bcache等，多方面比较以后最终选择了bcache。 bcache 是一个 Linux 内核块层超速缓存。它允许使用一个或多个高速磁盘驱动器（例如 SSD）作为一个或多个速度低得多的硬盘的超速缓存

unsetunset1.3 如何网卡控制器（NIC Controller）和磁盘控制器（Disk Controller）？磁盘有缓存（DRAM 或 CMB）unsetunset

控制器和缓冲区的差异

✅ 网卡控制器（NIC Controller）

• 控制数据包收发、校验、队列；
• 支持 DMA 或 RDMA 方式将数据从/写入内存；
• 高端网卡支持 _zero-copy_，可绕过 CPU 和主内存（CMB、DDIO）；
• 没有持久化能力（掉电就丢）。

✅ 磁盘控制器（Disk Controller）

• 管理 数据在磁盘介质（HDD、SSD）上的读写；
• 有内部调度队列、缓存（DRAM 或 CMB）；

• NVMe 控制器支持多队列、低延迟、高并发；
• 数据最终会落盘（持久化），由 FTL（闪存转换层）或机械磁头调度

unsetunset二、专利简化理解unsetunset

场景： 两个数据中心节点（仓库A和仓库B）之间需要高速传输数据（搬运货物）。

unsetunset🚚 第一阶段：传统方式（慢速路径）unsetunset

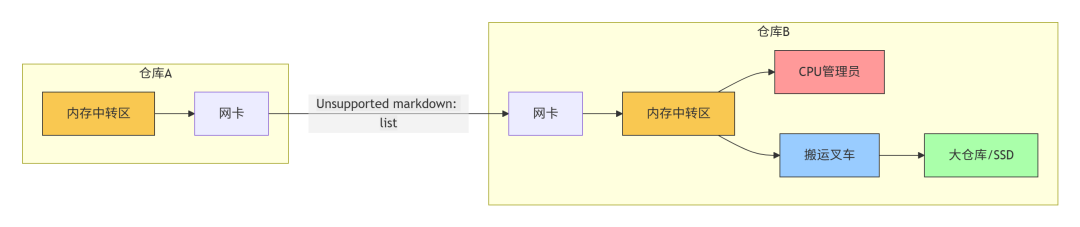

1. 数据从仓库A出发： 数据首先放在仓库A的内存中转区（黄色）。
2. 装车： 仓库A的网卡把数据装车。
3. 运输： 卡车通过高速路（InfiniBand）运到仓库B的网卡。
4. 卸货到中转区： 仓库B的网卡把数据卸到仓库B的内存中转区（黄色）。
5. 管理员处理：CPU管理员（红色） 发现中转区有货，发出指令。
6. 叉车搬运：搬运叉车（蓝色） 根据指令，把数据从内存中转区搬到最终大仓库/SSD（绿色）。
   • 瓶颈： 步骤4和5需要时间和CPU资源，尤其当小包裹很多时（高OPS），管理员（CPU）和叉车（内存拷贝）忙不过来，造成拥堵延迟。
7. 场景1：海量小包裹涌入 (高OPS场景)
   • 传统方式： 卡车源源不断到达仓库B门口。每辆车都要排队进中转区卸货，CPU管理员和叉车忙得满头大汗，处理速度跟不上，门口排起长龙（高延迟）。 传统方式： 卡车源源不断到达仓库B门口。 每辆车都要排队进中转区卸货，CPU管理员和叉车忙得满头大汗，处理速度跟不上，门口排起长龙（高延迟）。
   • 专利方式： 卡车到达后，网卡司机看一眼包裹大小（小件），立刻精准投递到旁边的小件快速处理区，然后马上掉头去拉新货。小件区快速接收、记录、备份。理货员在后台有条不紊地将攒够的小包裹批量送到大件区或大仓库。门口畅通无阻（高OPS，低延迟）。
8. 场景3：AI训练 GPU -> 存储
   • GPU（高性能图形处理器，产生海量数据）需要快速保存数据。
   • 专利方式： GPU直接叫来网卡司机（调用驱动），告诉司机：“数据在我这里，地址是XXX”。网卡直接从GPU“装货”，然后通过高速路直达远程仓库的CMB临时存放区。完全不经过本地的CPU和内存中转区，GPU可以立刻继续计算。效率极高！ 专利方式： GPU直接叫来网卡司机（调用驱动），告诉司机：“数据在我这里，地址是XXX”。 网卡直接从GPU“装货”，然后通过高速路直达远程仓库的CMB临时存放区。 完全不经过本地的CPU和内存中转区，GPU可以立刻继续计算。 效率极高！

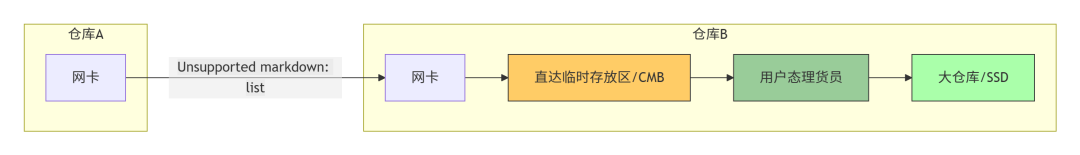

unsetunset⚡ 第二阶段：专利方法（CMB直达快车道）unsetunset


🔧 关键升级：仓库B内部改造

1. 直达临时存放区 (CMB)： 仓库B在网卡旁边开辟了自带备用电源的临时存放区 (橙色)。仓库B的管理员（CPU）提前把这里的地址告诉了网卡司机。
2. 智能理货员 (用户态驱动)： 新增了一个高效的理货员（绿色），专门负责从临时存放区把货整理进大仓库。

🚀 高速直达流程

1. 数据从仓库A出发： 仓库A网卡装车（数据可以直接从仓库A的CMB或内存出发）。
2. 运输： 卡车通过高速路直达仓库B。
3. 直达卸货！： 仓库B的网卡司机不再去中转区！它根据货物大小：
   • 小包裹： 直接送到小件快速处理区（CMB的一部分/NVRAM，见下文）。网卡卸完货立刻返回拉新货！
   • 大件货： 直接送到大件主存储暂存区（CMB的另一部分）。网卡卸完货立刻返回拉新货！
4. 理货员处理：理货员（用户态驱动） 在后台工作：
   • 监控小件快速处理区，等小包裹攒够一车（达到条带大小），就打包送入大件主存储暂存区或直接搬进大仓库。
   • 将大件主存储暂存区的货物搬进最终大仓库/SSD（绿色）。
5. 仓库管理员解放： 仓库B的CPU管理员（红色） 只负责协调通知（比如告诉仓库A货在哪儿），完全不参与具体的卸货和搬运！工作量大大减少。
6. 临时存放区复用： 货物搬空后，临时存放区空间被释放，等待新货物。

unsetunset三、 专利解决方案：CMB直达架构unsetunset

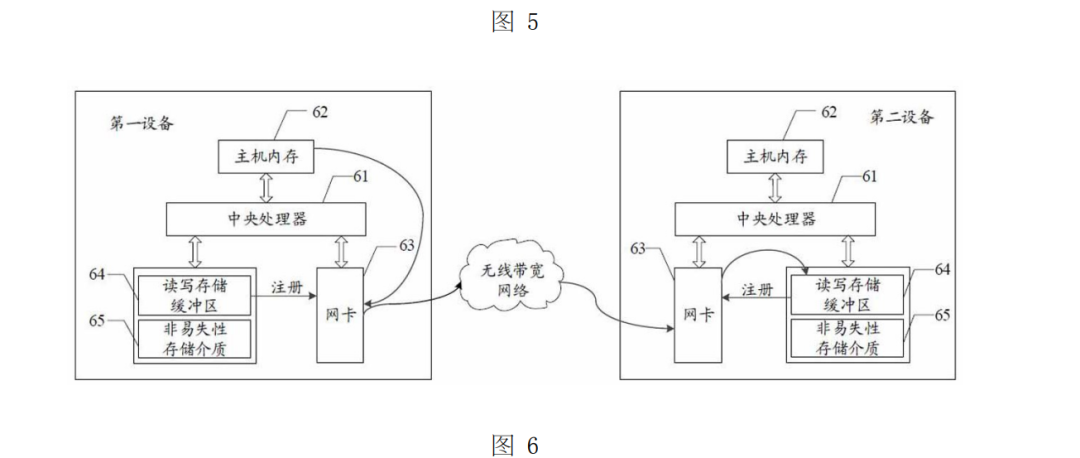

3.1 CMB直达架

1. 硬件层：使用带电容保电的CMB内存（ssd盘上读写存储缓冲区），断电不丢数据。
2. 路径层：网卡直连CMB，绕过主机内存和CPU。
3. 逻辑层：
   • 分层缓存：CMB分为小数据区（NVRAM）和大数据区
   • 用户态驱动：异步处理数据落盘，不阻塞传输

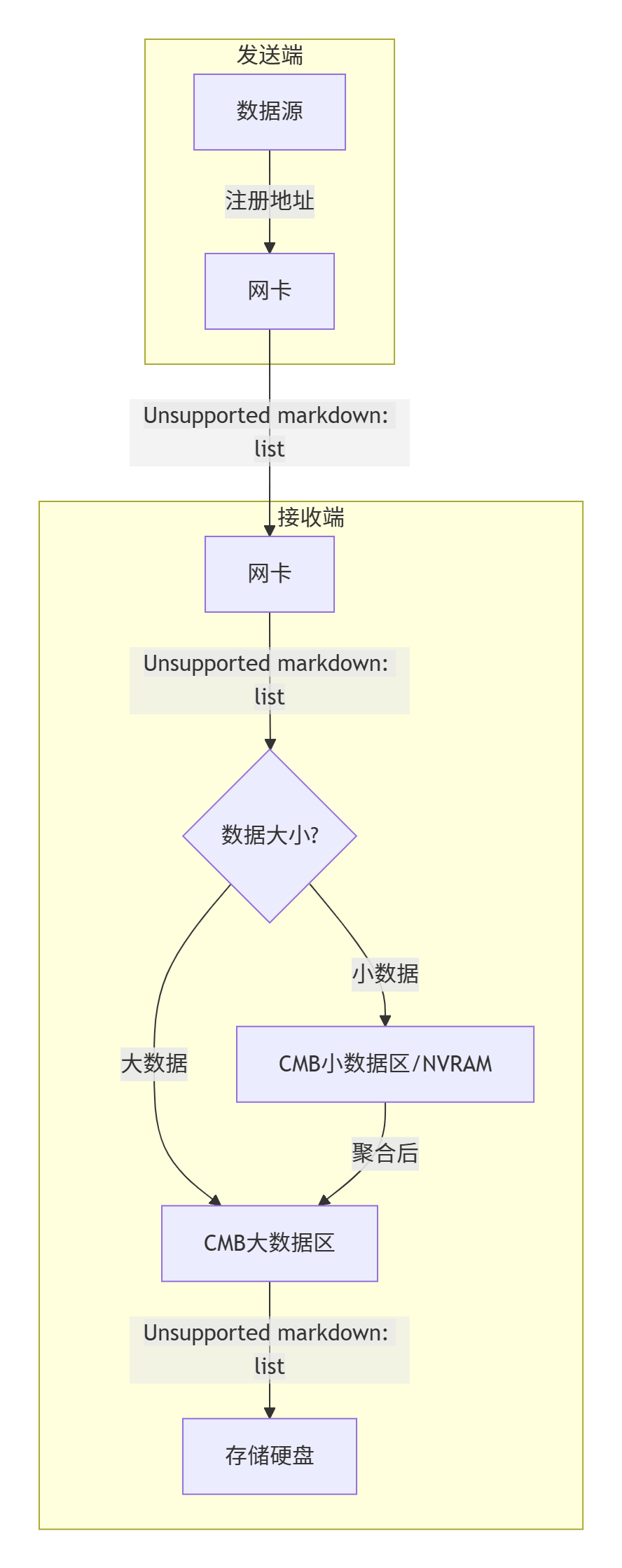

关键步骤说明： ① 网卡直达CMB → ② 按数据尺寸分流 → ③ 后台落盘不阻塞

3.2 小数据区


功能： ✅ 极速响应（微秒级） ✅ 三副本容错 ✅ 专设元数据VIP通道（存储高频操作日志）

3.3 大数据

功能： ✅ 并行写入提升吞吐 ✅ 纠删码减少存储开销
