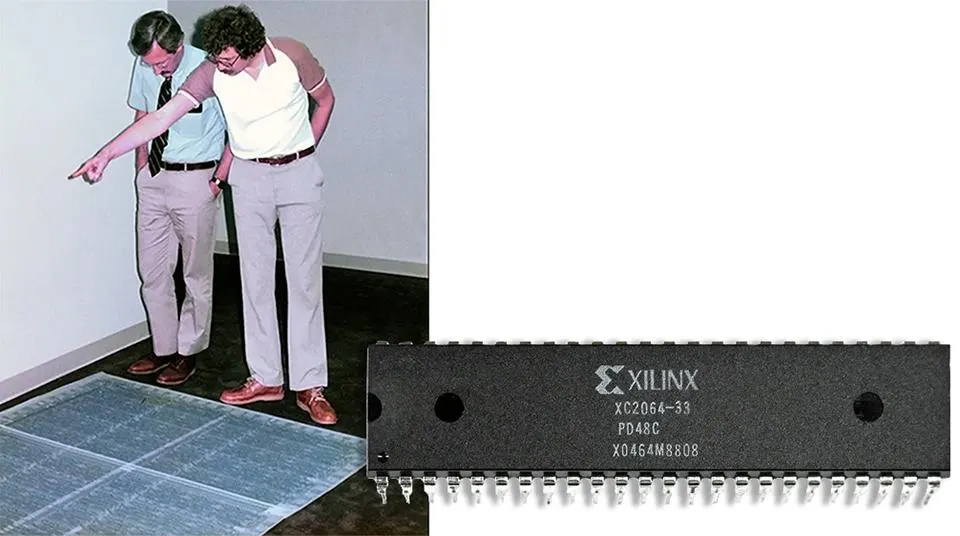

Xilinx 联合创始人 Ross Freeman 正在检查 XC2064 蓝图
AMD 在6月2号庆祝现场可编程门阵列 (FPGA) 诞生 40 周年,并详细介绍了该技术多年来发展的一些重要里程碑。如果还记得的话,AMD 于 2022 年收购了赛灵思 (Xilinx),此后一直保持着在该领域的领先地位。AMD网站上的帖子涵盖了 FPGA 从早期发展到 1985 年发明的整个过程,直至今天,AMD FPGA 和自适应 SoC(该技术的现代演进)已广泛应用于从 NASA 的火星探测器到尖端网络和通信系统以及自动驾驶汽车等各个领域。
首先,我们来了解一下 FPGA 的实际功能。有些人可能认为 FPGA 在半导体市场中是一位默默无闻的英雄,因此了解它们在 40 年的发展历程中发挥了哪些作用至关重要。FPGA 是一种集成电路,可以在现场不断重新编程,以执行不同类型的计算任务。与功能固定的传统芯片不同,FPGA 主要由一系列可编程逻辑块和互连电路组成,这使得它们能够针对各种应用进行定制。目前,FPGA 几乎应用于所有主要行业,从汽车、航空航天和工业自动化,到消费电子、电信、高级研发和太空探索。FPGA 非常适合许多新兴领域,在这些领域中,灵活地调整算法和计算需求至关重要。
FPGA技术的演变
FPGA 是由已故工程师、赛灵思联合创始人 Ross Freeman 发明的,他致力于寻找一种更好、更具成本效益的芯片设计方法。赛灵思推出的首款商用 FPGA 被命名为 XC2064。它拥有 85,000 个晶体管、64 个可配置逻辑块和 58 个 I/O 块。与 AMD 一些最先进的现代基于 FPGA 的设备相比,这绝对是一款微型设备,例如拥有 1380 亿个晶体管的Versal Premium VP1902,它包含 1850 万个逻辑单元、2,654 个 I/O 块和多达 6,864 个 DSP58 引擎,以及一系列内存、安全和接口技术。尽管如此,最初的 XC2064 为一系列创新铺平了道路,并最终彻底改变了芯片的制造方式。
AMD Versal Premium主板
FPGA 有效地开创了如今普遍存在的“无晶圆厂”半导体模式。工程师们会使用 FPGA 对早期设计进行微调和优化,一旦设计被认为完整稳定,就会被用作 ASIC(专用集成电路)的基础。然而,情况并非总是如此——对于许多应用而言,在整个产品生命周期内坚持使用 FPGA 才是最终的解决方案。即使是现在,EDA 领域的领导者 Synopsys 和 Cadence 都在其最先进的原型设计、仿真和虚拟化工具中采用了 Versal Premium VP1902 自适应 SoC;自适应 SoC(片上系统)是 FPGA 的高级演进,它将可编程门阵列与专用处理器内核、DSP、IO 和其他连接功能结合在一起。多年来,将嵌入式存储器和数字信号处理器集成到 FPGA 中对于早期的无线基础设施至关重要,并且从那时起,FPGA 的设计不断发展,以更好地满足许多行业的需求。
带有 AMD FPGA 的 Mega65 PCB
然而,尽管 FPGA 已经发展得如此先进,但它们的用途远不止于当今快节奏、尖端的应用。它们还为复古计算爱好者构建了一个完整的生态系统。如今,许多项目都采用了 AMD FPGA,用于模拟早期的计算机和游戏系统。例如, Mega 65是从未发布且极其罕见的 Commodore 65 的现代复制品,尽管它的功能显然远超原版。此外,还有像 Arty-x7 系列这样的开发板,适合 DIY 爱好者和业余爱好者。
AMD 的 FPGA 和自适应 SoC 将继续发展,拥有更多逻辑门、更强大的处理能力和更多输入/输出 (IO),并将满足各种应用的需求。FPGA 将继续广泛应用于各种领域,从 ADAS、机器人技术、医疗成像到新兴的 6G 无线网络,当然还有人工智能 (AI)。在 40 年的发展历程中,FPGA 已赋能众多创新,即使在今天,它的发展也丝毫没有停止的迹象。
