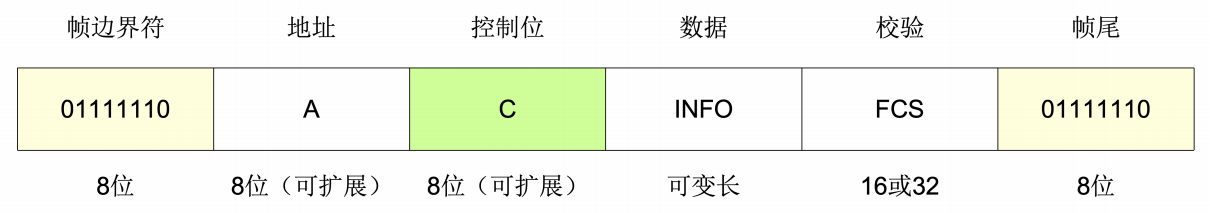

/FMP/FHDLC是一种面向位（比特）同步的数据链路层控制协议 经典同步协议
帧边界符（帧头或者帧尾）01111110 8位 代表开始 或者结束 为了防止传输数据中出现01111110导致传输结束 采用比特填充技术 每出现五个连续的1填充一个0 例如 传输 111111 就会变成 1111101
地址
控制位 I帧、S帧、U帧
I帧 信息帧 用于承载数据和控制用的
帧格式： N(S)占3位 N(R)占3位 一共8位
0 | N(S) 发送帧序号 | P/F （1代表终止帧 0代表继续） | N(R)下一帧接接收的帧序号 |
|---|

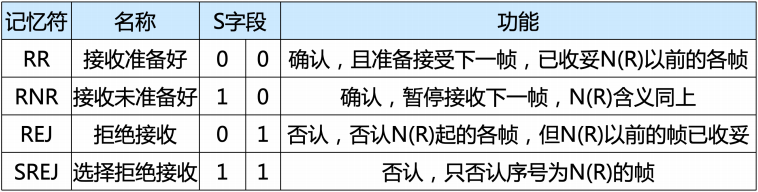

S帧 监控帧 用于差错控制和流量控制
帧格式：
1 | 0 | S | P/F | N(S) |
|---|
U帧 无编号帧 建立、拆除链路等功能
帧格式：提供不可靠的无连接服务时 可承载数据
1 | 1 | M | P/F | M |
|---|
PPP协议
在点对点的链路上传输多种上层协议的数据包，有校验位
PPTP和L2TP都是把数据封装在ppp帧中在网上传输
PPP包含链路控制协议LCP 和 网络控制协议NCP

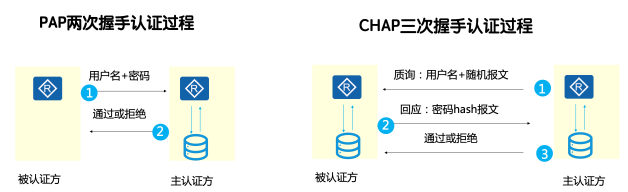

PPP认证方式 PAP 两次握手协议 口令是明文传输 被动 CHAP 三次握手 认证过程不传送认证口令，传送HMAC 主动
PPTP | L2TP |
|---|---|
只支持tcp/ip,网络层必须是ip协议 | udp、X.25、帧中继、ATM网络 |
单一隧道 | 支持多个隧道 |
6字节 | 支持包头压缩、4字节 |
支持加密、不支持隧道验证 | 支持隧道验证、不支持加密 |

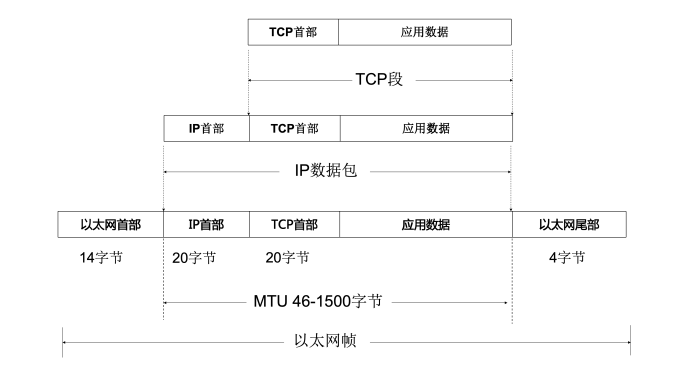

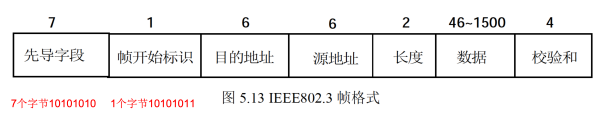

以太网帧
前8个字段用于时针同步，不算入帧长
校验 4字节 32位
数据不够46 填充到46
最小帧 6+6+2+46+4 64字节
最大帧6+6+2+1500+4 1518字节

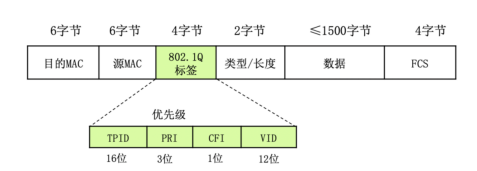

vlan
1-1005是标准vlan 1006-4094是扩展vlan
端口隔离 实现同一vlan内的端口隔离 为用户提供了更安全、更灵活的组网技术
在相应的端口下输入 port-isolate enable group 1 实现隔离 组1和组2互通
聚合vlan
[SwitchB] vlan 4
[SwitchB-vlan4] aggregate-vlan
[SwitchB-vlan4] access-vlan 2 to 3聚合vlan的优势
ip地址分配管理方便、不必为每个租户划分一个ip网段
多租户共用一个网关，节省了网关ip地址
多租户使用同一地址池，扩容灵活方便
租户退租的ip地址，返回扩容地址池，既可作为新租户使用的ip地址，也可分配原租户作为ip地址使用
QinQ 技术
