MODBUS TCP 转 CAN 网关：医疗设备异构网络集成的关键方案

MODBUS TCP 转 CAN 网关：医疗设备异构网络集成的关键方案

在高端医疗影像设备（如CT、MRI）的复杂内部生态中，基于CAN总线的精密运动控制模块、温度监控单元或辅助子系统如同设备的“神经末梢”，持续产生关键运行数据。然而，这些宝贵信息往往孤立于设备内部，难以高效汇入主控系统或支撑日益重要的远程智能维护平台。面对这一挑战，我们团队开始探索一种稳定、可靠的通信桥梁——MODBUS TCP转CAN网关，它成为打通设备内外数据流的关键一环。

faff8c01d3508caa263b82985a083d0c_sharpen,100

一、解决方案与精准选型：构建可靠的数据通道

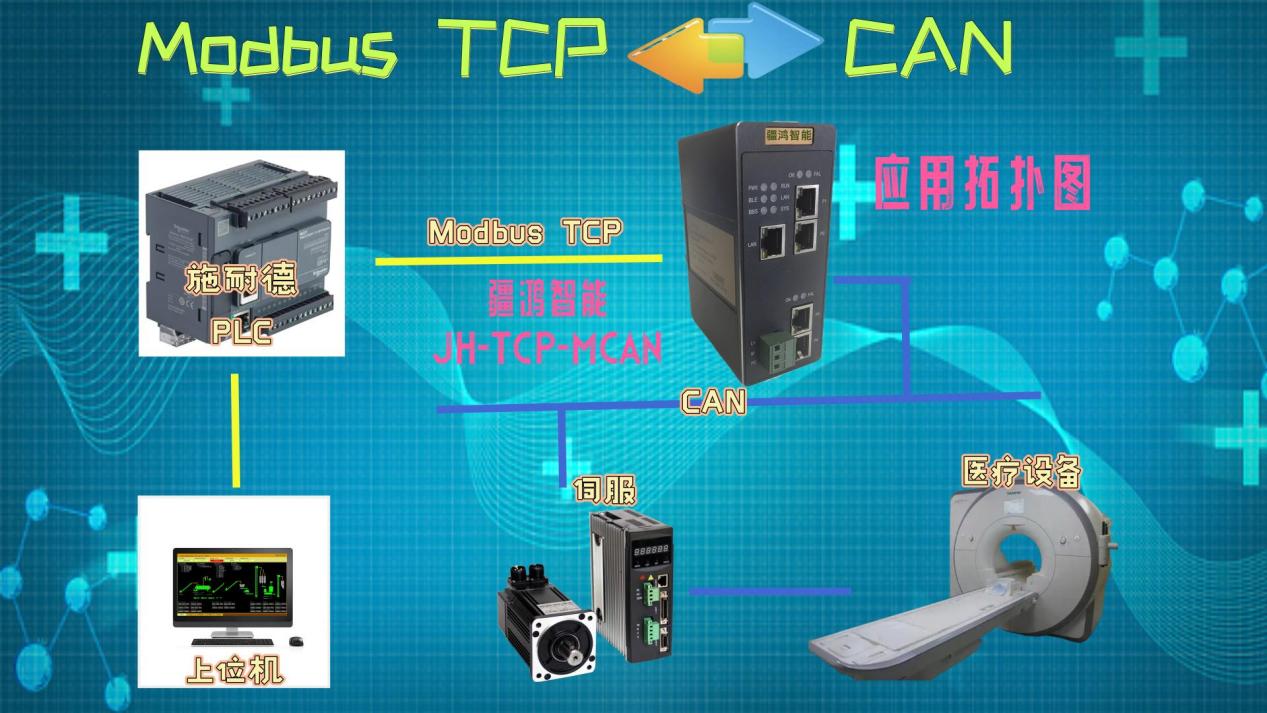

核心目标清晰：将施耐德PLC（主控端）通过工业以太网（MODBUS TCP）发出的指令，无缝转换为医疗设备内部CAN节点理解的“语言”，同时确保设备状态数据能实时回传。选型过程我们重点考量：

1. 医疗级可靠性：严苛的EMC抗干扰设计，满足YY 0505等医疗电气安全标准，确保在强电磁环境（如MRI室）下稳定运行。

2. 实时性与确定性：选择具备硬件协议转换能力的网关（如疆鸿智能网关JH-TCP-MCAN系列），实测协议转换延迟稳定控制在5-10ms以内，满足CT滑环控制等时序敏感场景。

3. 医疗协议适配：网关需灵活支持CANopen或J1939等医疗子系统常用高层协议，并兼容施耐德Modicon M/M2系列PLC的MODBUS TCP扩展功能码。

4. 无缝集成：提供直观的Windows配置工具，支持CAN波特率（最高1Mbps）、节点ID、MODBUS寄存器映射的灵活设定，大幅缩短工程调试周期。

二、应用成效与性能验证：数据流畅通，价值凸显

在实际部署于某国产高端CT设备的远程维护系统中，该网关方案展现出显著优势：

数据贯通效率提升：成功接入旋转机架CANopen伺服驱动、冷却系统温度节点等6类关键子系统，主控PLC数据采集周期从分钟级优化至200ms。

远程维护质变：工程师通过医院内网即可实时查看核心部件运行参数（如球管冷却液流量、轴承振动频谱），故障平均定位时间缩短60%以上。

稳定性经受考验：网关在设备连续运行168小时压力测试中，MODBUS-CAN双向通信丢包率低于0.001%，完全满足7x24小时运行要求。

成本与兼容性双赢：相较于定制开发专用接口，标准化网关方案降低集成成本约40%，且无需修改PLC及设备子系统原有固件。

6f45ff03dbde1dbd59df871cf472ee4b

总结：连接创造价值，数据驱动未来

MODBUS TCP转CAN网关虽是一个“中间件”，却在现代大型医疗设备的智能化进程中扮演着不可或缺的角色。它高效破解了异构网络互联的难题，将深藏于设备内部的CAN总线数据转化为上层系统可用的信息资产。实践证明，选择合适的网关方案，不仅能显著提升设备主控的感知能力和运维效率，更能为构建预测性维护平台、优化临床工作流奠定坚实的数据基石——在精准医疗时代，让数据流动起来，即是让设备更智能、服务更可靠的关键一步。
