【转】大厂订单架构参考

随着订单量的增长、业务复杂度的提升，订单系统也在不断演变进化，从早期一个订单业务模块到现在分布式可扩展的高并发、高性能、高可用订单系统。整个发展过程中，订单系统经历了几个明显的阶段，通过不同的技术优化方案解决业务上遇到的问题。

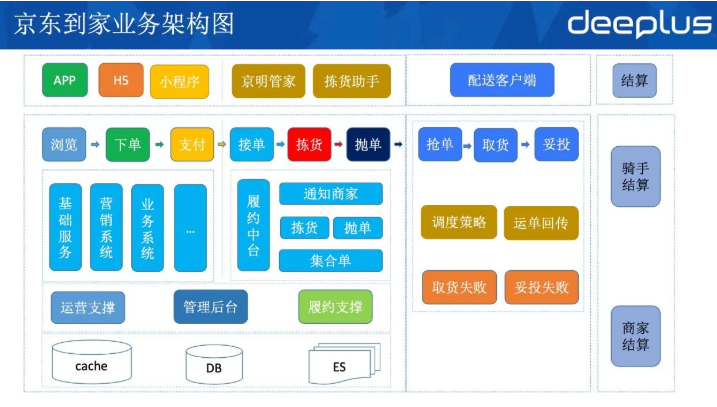

1、京东到家系统架构

• 这个系统架构主要由几个部分构成：用户端分别是C端用户和B端用户（B端用户针对的是像沃尔玛、永辉超市等的一些商家）
• 商家生产需要用到我们的一些拣货APP和拣货助手，后面商家履约完成会用到配送端
• 配送端就是给骑手接单抢单，最后是结算部分，分别给骑手和商家结算

• C端针对的是用户，用户进来浏览、下单到支付，整个过程是用户的操作行为。
• 基于用户的操作行为，我们有几大模块来支撑，首先是京东到家APP的后端业务支撑的基础服务，另外就是营销系统、业务系统等等。
• 基于上面这些，我们需要有很多系统来支撑，比如运营支撑系统、管理后台的支撑系统、对商家的履约支撑系统。
• 这些业务系统的底层大概有三块的持久化，分别是缓存（LocalCache、Redis等）、DB（MySQL、MongoDB等数据库）、ES。

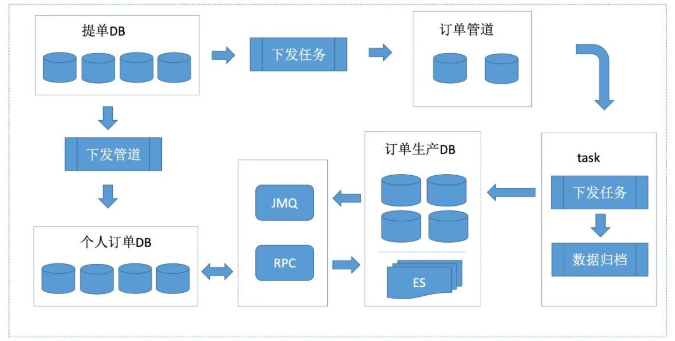

2、订单数据入库流程

用户提单以后数据怎么流转？提单其实是一个把用户下单数据存储到数据库，提单系统做了一些分库分表。那么提完单的数据怎么下发到订单系统生产？

首先我们会有一个管道，提单通过一个分布式异步任务来下发订单管道里。所有的订单下来都会放到管道里，我们通过一个异步的任务，按照一定的速率，均匀地把订单下发到订单生产系统。

这样设计有一个好处，比如像大促时可能会有大量数据一下子下发到订单生产系统，对订单生产库有很大压力，所以我们中间设计出一个管道，通过异步任务来分发生产订单。

其实个人订单DB跟订单系统是不同维度的数据，因为个人订单其实是基于用户去做了一个分库分表，它每一个查询的订单都是基于这种个人，跟订单生产是不一样的，所以每个维度的数据都是单独的存储，来提高系统的稳定性，以及适合它自身业务特性的设计。

那么订单系统跟个人中心是怎么交互的？首先异步，我们是通过MQ来交互这些订单状态的变更。另外C端的订单取消，是怎么同步到订单生产系统的？我们是通过RPC的调用来保证订单实时取消，有一个返回结果。

3、订单系统微服务及架构演进

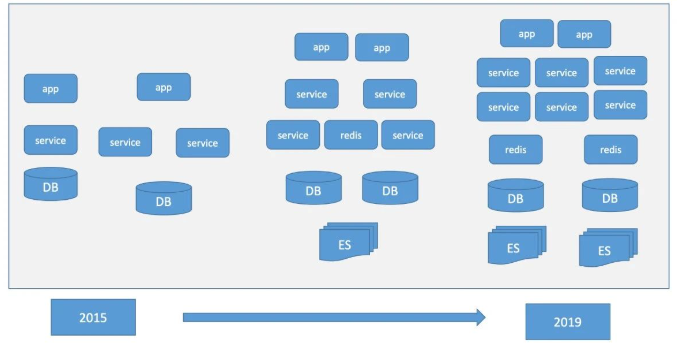

订单系统的架构演进如下图所示

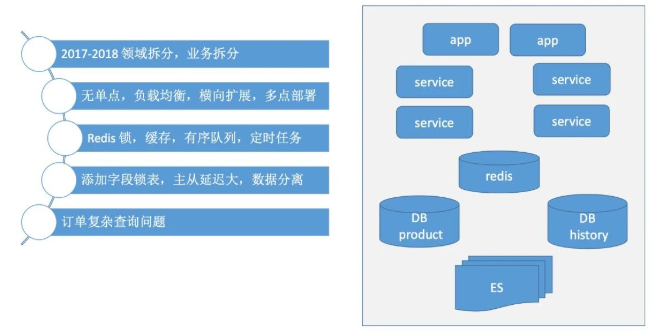

2017-2018年，我们根据2016年遇到的问题做了一些拆分，比如按领域拆分不同的APP应用。这样拆分做到的就是系统没有单点，负载均衡可以横向扩展，多点部署。包括引入Redis，其实我们用到了Redis的分布式锁、缓存、有序队列、定时任务。

我们数据库为什么升级？因为数据库的数据量越来越大，比如添加一些字段，它其实会做一些锁表操作，随着数据量越大，单表的数据越来越多，数据主从延迟以及一些锁表的时间会越来越长

所以在加字段的时候对生产影响特别大，我们就会对数据做一个分离，把一些冷的数据单独做一个历史库，剩下的生产库只留最近几天的一些生产需要的数据，这样生产库的订单数据量就会很小，每次修改表的时间是可控的，所以我们会把数据按照冷备进行拆分。

至于为什么引入ES，是因为订单在生产方面会有一些很复杂的查询，复杂查询对数据库的性能影响非常大，引入ES就可以很好地解决这个问题。

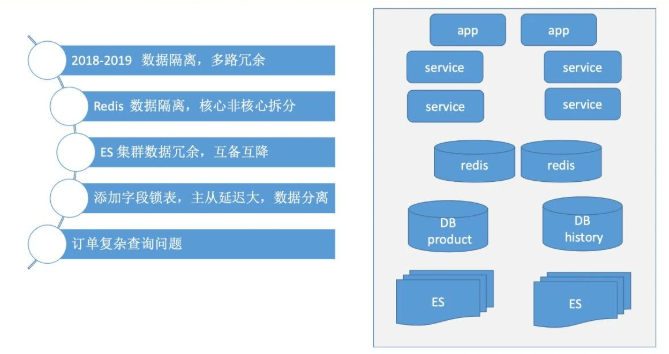

2018-2019年，我们发现之前在引入数据库时，用数据冗余来保证一些数据应用可互备互降。比如我们之前在用ES低版本1.7的时候，其实就是一个单点，当集群有问题时是会影响生产的。

我们后来引入了一个双集群，双ES集群互备，当一个集群有问题时，另一个集群可以直接顶上来，确保了应用的高可用和生产没有问题。

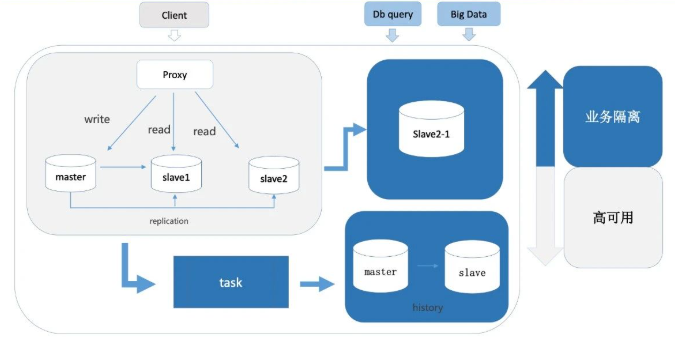

数据的演进最终结构如上图，当这是基于目前业务的一个支撑，在未来业务不断发展的情况下，这个数据库架构是远远不够的。

基于以上架构，我们主要是做到了一主多从的主备实时切换，同时确保主从在不同机房来保证数据库的容灾能力。同时通过业务隔离查询不同的从库给主库减轻压力，以及冷备数据的隔离的一个思路来保证订单数据库的稳定性。

4、ElasticSearch集群

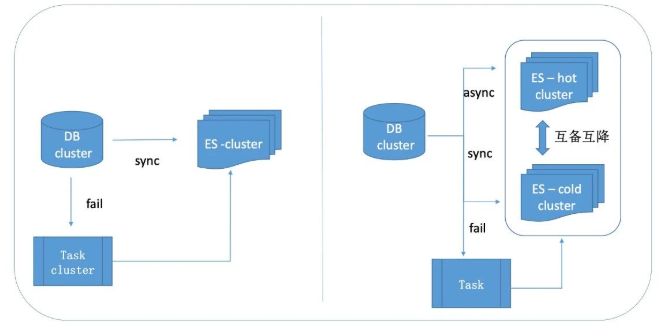

最开始我们是单ES集群，DB会通过一个同步写写到ES集群。这个时候我们的ES是一个单机群，如果写失败的话，我们会起一个异步任务来保证数据的最终一致性，是这样的一个架构。

在ES集群没问题的情况下，这个架构也是没问题的，但当集群有问题时，其实就没有可降级的了

为了解决这个问题，我们引入了ES的冷备两个集群，热集群只保存跟数据库一样的生产库的数据，比如说我们现在保证的就是5天的生产数据，其它所有数据都归档在一个ES的冷集群里。

通过这种异步跟同步写，通过异步任务来保证最终的集群的数据一致性。这就是ES的架构升级

5、订单系统结构

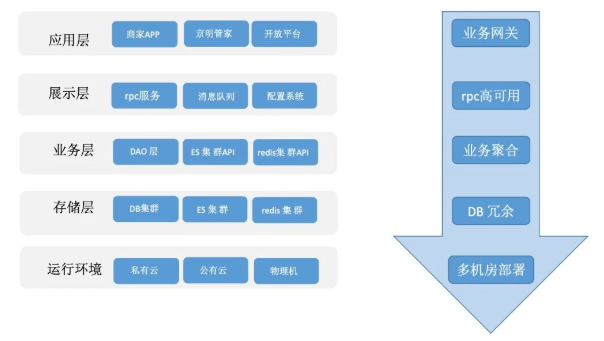

如上图所示，是我们整个订单系统的结构。整个过程我们是通过业务网关、RPC高可用、业务聚合、DB冗余、多机房部署，来保证整个订单应用的一些系统架构高可用。上述就是整体的订单架构演进过程。

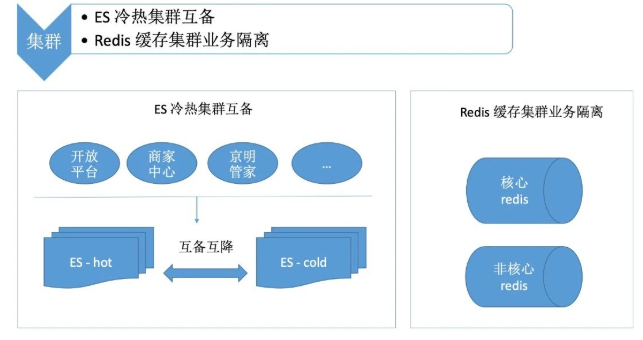

6、订单系统容灾能力

就像上面提到的，我们对开放平台、商家中心、京明管家等业务系统的支撑怎么做到互备？

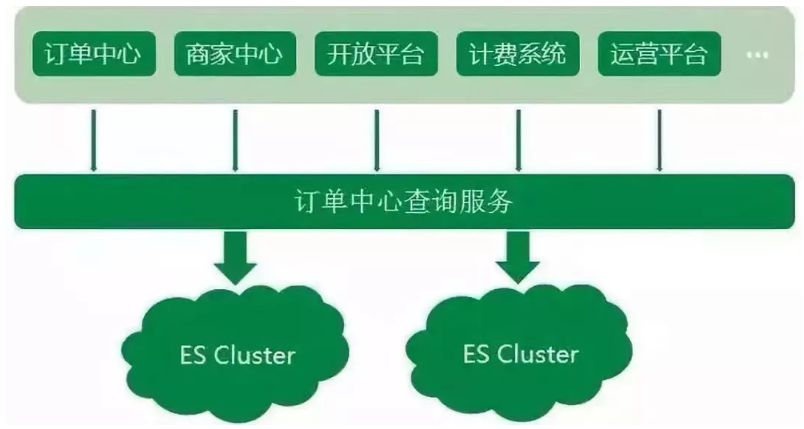

其实就是通过ES的冷热集群，冷集群存全量的数据，热集群存最近几天的生产数据。

而Redis是做业务隔离，Redis 存储有一些大key会影响核心业务，我们就会把非核心的业务拆出来，拆到另外一个Redis集群。

这就是我们系统的业务隔离和集群的互备。

7、QA

Q1：集群规模大概是什么样的？各集群节点规模如何？

A：京东到家订单中心ES 集群目前大约有将近30亿文档数，数据大小约1.3TB，集群结构是8个主分片，每个主分片有两个副本，共24个分片。

每个机器上分布1-2个分片，如果企业不差钱最好的状态就是每个分片独占一台机器。这些集群规模和架构设计不应该是固定的，每一个业务系统应该根据自身实际业务去规划设计

这样做确定分片数：

• ES是静态分片，一旦分片数在创建索引时确定那么后继不能修改；
• 数据量在亿级别，8或者16分片够用，分片数最好是2的n次方；
• 如果后继数据量的增长超过创建索引的预期，那么需要创建新索引并重灌数据；
• 创建mapping是请自行制定分片数，否则创建的索引的分片数是ES的默认值。这其实并不符合需求；
• 副本数：一般设置为1，特色要求除外。

Q4：ES主要是用于明细单查询，还是聚合统计？Join对资源耗用大吗？如何控制内存及优化？

A：ES在订单系统中的实践主要是解决复杂查询的问题，ES不建议使用聚合统计，如果非要使用那我也拦不住你，哈哈哈。

8、参考：京东把 Elasticsearch 用得真牛逼！日均5亿订单查询完美解决！

京东到家订单中心系统业务中，无论是外部商家的订单生产，或是内部上下游系统的依赖，订单查询的调用量都非常大，造成了订单数据读多写少的情况。

我们把订单数据存储在MySQL中，但显然只通过DB来支撑大量的查询是不可取的。同时对于一些复杂的查询，MySQL支持得不够友好，所以订单中心系统使用了Elasticsearch来承载订单查询的主要压力

ES查询的原理，当请求打到某号分片的时候，如果没有指定分片类型（Preference参数）查询，请求会负载到对应分片号的各个节点上。

而集群默认副本配置是一主一副，针对此情况，我们想到了扩容副本的方式，由默认的一主一副变为一主二副，同时增加相应物理机

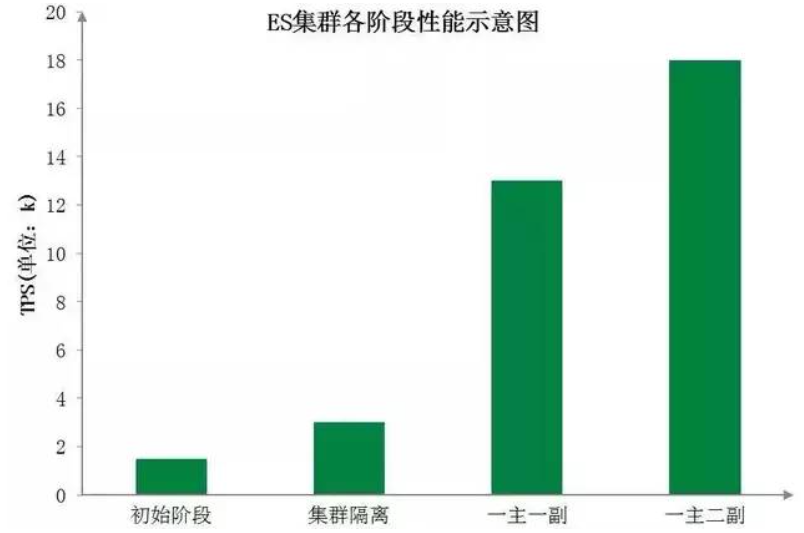

下图为订单中心ES集群各阶段性能示意图，直观地展示了各阶段优化后ES集群性能的显著提升：

当然分片数量和分片副本数量并不是越多越好。分片数可以理解为MySQL中的分库分表，而当前订单中心ES查询主要分为两类：单ID查询以及分页查询。

分片数越大，集群横向扩容规模也更大，根据分片路由的单ID查询吞吐量也能大大提升，但聚合的分页查询性能则将降低；

分片数越小，集群横向扩容规模也更小，单ID的查询性能也会下降，但分页查询的性能将会提升。

以如何均衡分片数量和现有查询业务，我们做了很多次调整压测，最终选择了集群性能较好的分片数。

二、美团外卖订单中心的演进

发文时业务体量：美团外卖由日均几单发展为日均500万单（9月11日已突破600万）

1、订单架构

随着订单量的增长、业务复杂度的提升，外卖订单系统也在不断演变进化，从早期一个订单业务模块到现在分布式可扩展的高性能、高可用、高稳定订单系统。整个发展过程中，订单系统经历了几个明显的阶段，重点关注各阶段的业务特征、挑战及应对之道。

外卖订单业务是一个需要即时送的业务，对实时性要求很高。从用户订餐到最终送达用户，一般在1小时内。如果最终送达用户时间变长，会带来槽糕的用户体验。

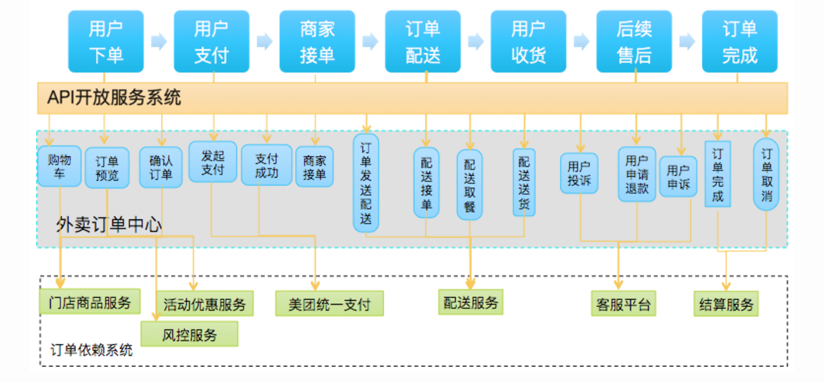

在1小时内，订单会快速经过多个阶段，直到最终送达用户。各个阶段需要紧密配合，确保订单顺利完成。下图是一个用户视角的订单流程图。

从普通用户的角度来看，一个外卖订单从下单后，会经历支付、商家接单、配送、用户收货、售后及订单完成多个阶段。

以技术的视角来分解的话，每个阶段依赖于多个子服务来共同完成，比如下单会依赖于购物车、订单预览、确认订单服务，这些子服务又会依赖于底层基础系统来完成其功能。

**第一阶段：**早期，外卖整体架构简单、灵活，公共业务逻辑通过jar包实现后集成到各端应用，应用开发部署相对简单。比较适合业务早期逻辑简单、业务量较小、需要快速迭代的情况。

随着业务的发展以及业务的逐步成熟，业务大框架基本成型，业务在大框架基础上快速迭代。大家共用一个大项目进行开发部署，相互影响，协调成本变高；多个业务部署于同一VM，相互影响的情况也在增多。

为解决开发、部署、运行时相互影响的问题。我们将订单系统进行独立拆分，从而独立开发、部署、运行，避免受其它业务影响。系统拆分主要有如下几个原则：

• 相关业务拆分独立系统；
• 优先级一致的业务拆分独立系统；
• 拆分系统包括业务服务和数据。

基于以上原则，我们将订单系统进行独立拆分，所有订单服务通过RPC接口提供给外部使用。订单系统内部，我们将功能按优先级拆分为不同子系统，避免相互影响。订单系统通过MQ（队列）消息，通知外部订单状态变更。

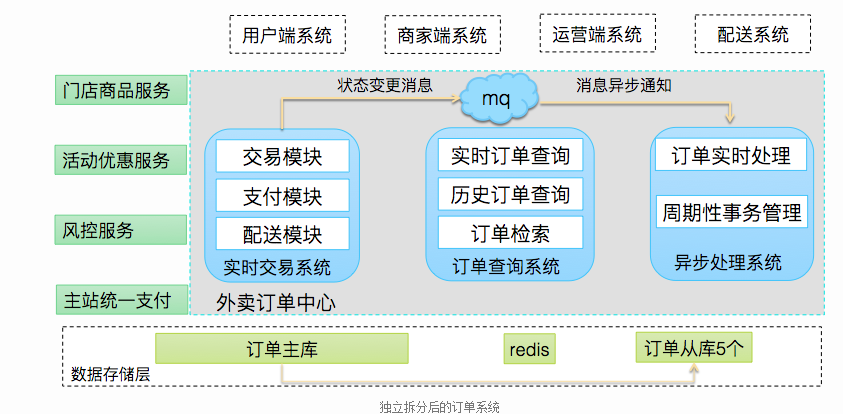

**第二阶段：**独立拆分后的订单系统架构如下所示：

其中，最底层是数据存储层，订单相关数据独立存储。订单服务层，我们按照优先级将订单服务划分为三个系统，分别为交易系统、查询系统、异步处理系统。

订单系统经过上述独立拆分后，有效地避免了业务间的相互干扰，保障迭代速度的同时，保证了系统稳定性。

这时，我们的订单量突破百万，而且还在持续增长。之前的一些小问题，在订单量增加后，被放大，进而影响用户体验。

比如，用户支付成功后，极端情况下（比如网络、数据库问题）会导致支付成功消息处理失败，用户支付成功后依然显示未支付。

订单量变大后，问题订单相应增多。我们需要提高系统的可靠性，保证订单功能稳定可用。

为了提供更加稳定、可靠的订单服务，我们对拆分后的订单系统进行进一步升级。下面将分别介绍升级涉及的主要内容

1）、性能优化

• 异步化：1、线程或线程池：将异步操作放在单独线程中处理，避免阻塞服务线程；2、消息异步：异步操作通过接收消息完成。
• 并行化：对所有订单服务进行分析，将其中非相互依赖的操作并行化，从而提升整体的响应时间
• 缓存：通过将统计信息进行提前计算后缓存，避免获取数据时进行实时计算，从而提升获取统计数据的服务性能。

**2）、一致性优化：**订单系统是一个复杂的分布式系统，比如支付涉及订单系统、支付平台、支付宝/网银等第三方。仅通过传统的数据库事务来保障不太可行。对于订单交易系统的事务性，并不要求严格满足传统数据库事务的ACID性质，只需要最终结果一致即可。

• 重试/幂等：通过延时重试，保证操作最终会最执行。比如退款操作，如退款时遇到网络或支付平台故障等问题，会延时进行重试，保证退款最终会被完成。重试又会带来另一个问题，即部分操作重复进行，需要对操作进行幂等处理，保证重试的正确性。
• 2PC：指分布式事务的两阶段提交，通过2PC来保证多个系统的数据一致性。比如下单过程中，涉及库存、优惠资格等多个资源，下单时会首先预占资源（对应2PC的第一阶段），下单失败后会释放资源（对应2PC的回滚阶段），成功后会使用资源（对应2PC的提交阶段）

3）、高可用： 针对订单系统而言，其主要组成组件包括三类：存储层、中间件层、服务层

• 存储层：存储层的组件如MySQL、ES等本身已经实现了高可用，比如MySQL通过主从集群、ES通过分片复制来实现高可用。存储层的高可用依赖各个存储组件即可。
• 中间件层：分布式系统会大量用到各类中间件，比如服务调用框架等，这类中间件一般使用开源产品或由公司基础平台提供，本身已具备高可用。
• 服务层：在分布式系统中，服务间通过相互调用来完成业务功能，一旦某个服务出现问题，会级联影响调用方服务，进而导致系统崩溃。分布式系统中的依赖容灾主要有如下几个思路：
  • 依赖超时设置；
  • 依赖灾备；
  • 依赖降级；
  • 限制依赖使用资源；
• 订单系统服务层都是无状态服务，通过集群+多机房部署，可以避免单点问题及机房故障，实现高可用。

**第三阶段：**存储层的可扩展性改造，主要是对MySQL扩展性改造

针对订单表超过单库容量的问题，需要进行分表操作，即将订单表数据进行拆分。单表数据拆分后，解决了写的问题，但是如果查询数据不在同一个分片，会带来查询效率的问题（需要聚合多张表）。

具体来说，外卖主要涉及三个查询维度：订单ID、用户ID、门店ID。对订单表分表时，对于一个订单，我们存三份，分别按照订单ID、用户ID、 门店ID以一定规则存储在每个维度不同分片中。

这样，可以分散写压力，同时，按照订单ID、用户ID、门店ID三个维度查询时，数据均在一个分片，保证较高的查询效率。

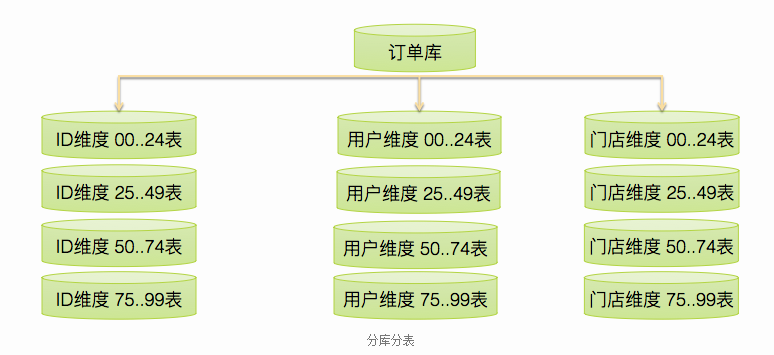

订单表分表后，订单表的存储架构如下所示：

可以看到，分表后，每个维度共有100张表，分别放在4个库上面。对于同一个订单，冗余存储了三份。未来，随着业务发展，还可以继续通过将表分到不同机器上来持续获得容量的提升。

分库分表后，订单数据存储到多个库多个表中，为应用层查询带来一定麻烦，解决分库分表后的查询主要有三种方案：MySQL服务器端、中间件、应用层

• MySQL服务器端不能支持，我们只剩下中间件和应用层两个方案
• 中间件方案对应用透明，但是开发难度相对较大，当时这块没有资源去支持
• 我们采用应用层方案来快速支持。实现了一个轻量级的分库分表访问插件，避免将分库分表逻辑嵌入到业务代码

通过分库分表，解决了写容量扩展问题。但是分表后，会给查询带来一定的限制，只能支持主要维度的查询，其它维度的查询效率存在问题。

2、ES搜索

订单表分表之后，对于ID、用户ID、门店ID外的查询（比如按照手机号前缀查询）存在效率问题。这部分通常是复杂查询，可以通过全文搜索来支持。

在订单系统中，我们通过ES来解决分表后非分表维度的复杂查询效率问题。具体来说，使用ES，主要涉及如下几点

• 通过databus将订单数据同步到ES
• 同步数据时，通过批量写入来降低ES写入压力
• 通过ES的分片机制来支持扩展性

三、vivo 全球商城订单中心架构

vivo Elasticsearch集群应用实践参见：https://elasticsearch.cn/slides/287#page=5

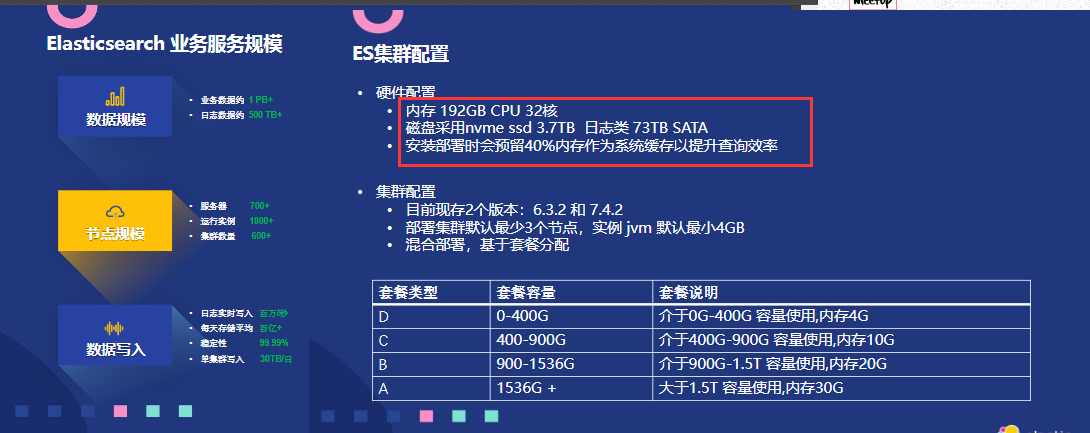

集群业务规模及集群配置：

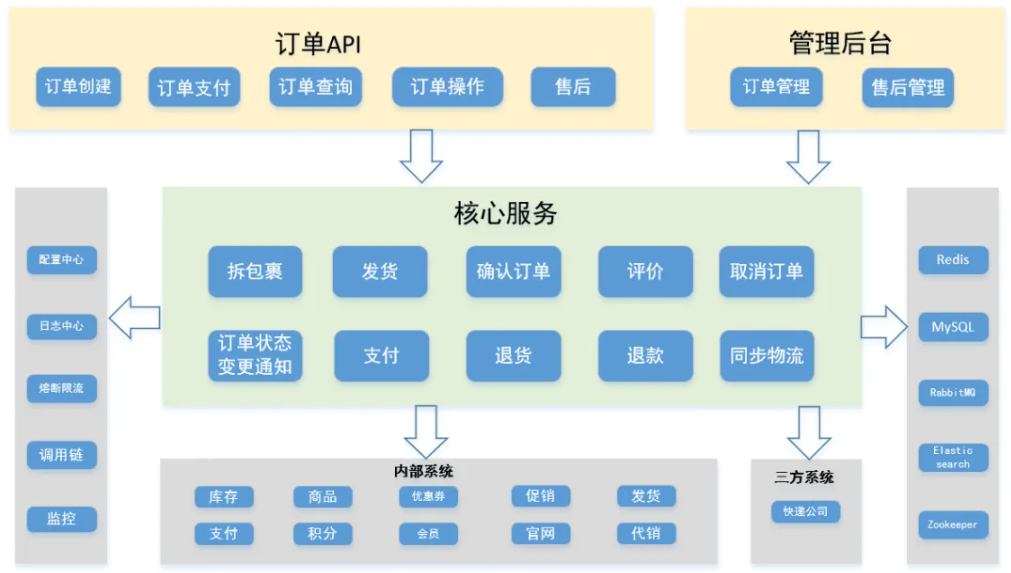

1、订单系统架构

随着用户量级的快速增长，将订单模块从商城拆分出来，独立为订单系统，使用独立的数据库，为商城相关系统提供订单、支付、物流、售后等标准化服务。

2、技术挑战

1）、数据量和高并发问题

• 数据量问题：随着历史订单不断累积，MySQL中订单表数据量已达千万级。

我们知道InnoDB存储引擎的存储结构是B+树，查找时间复杂度是O(log n)，因此当数据总量n变大时，检索速度必然会变慢， 不论如何加索引或者优化都无法解决，只能想办法减小单表数据量。

数据量大的解决方案有：数据归档、分表

• **高并发问题：**订单量屡创新高，业务复杂度也在提升，应用程序对MySQL的访问量越来越高

单机MySQL的处理能力是有限的，当压力过大时，所有请求的访问速度都会下降，甚至有可能使数据库宕机。

并发量高的解决方案有：使用缓存、读写分离、分库

方案进行简单描述：

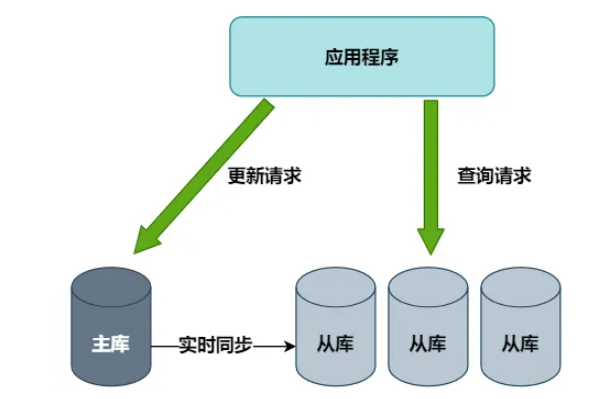

• **读写分离：**主库负责执行数据更新请求，然后将数据变更实时同步到所有从库，用多个从库来分担查询请求。

订单数据的更新操作较多，下单高峰时主库的压力依然没有得到解决。且存在主从同步延迟，正常情况下延迟非常小，不超过1ms，但也会导致在某一个时刻的主从数据不一致。那就需要对所有受影响的业务场景进行兼容处理，可能会做一些妥协；

• **分库：**分库又包含垂直分库和水平分库
  1. **水平分库：**把同一个表的数据按一定规则拆到不同的数据库中，每个库可以放在不同的服务器上。
  2. **垂直分库：**按照业务将表进行分类，分布到不同的数据库上面，每个库可以放在不同的服务器上，它的核心理念是专库专用。
• **分表：**分表又包含垂直分表和水平分表
  1. 水平分表：在同一个数据库内，把一个表的数据按一定规则拆到多个表中
  2. **垂直分表：**将一个表按照字段分成多表，每个表存储其中一部分字段

3、分库分表技术选型

参考之前项目经验，并与公司中间件团队沟通后，采用了开源的 Sharding-JDBC 方案。现已更名为Sharding-Sphere

• Github：https://github.com/apache/shardingsphere

4、分库分表策略

结合业务特性，选取用户标识作为分片键，通过计算用户标识的哈希值再取模来得到用户订单数据的库表编号.

假设共有n个库，每个库有m张表， 则库表编号的计算方式为：

• 库序号：Hash(userId) / m % n
• 表序号：Hash(userId) % m

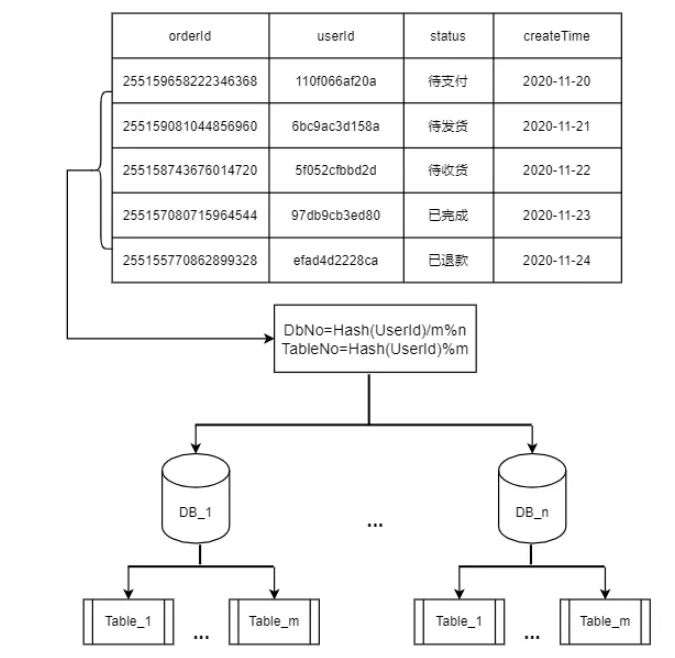

路由过程如下图所示：

5、分库分表的局限性和应对方案

1. 分库分表解决了数据量和并发问题，但它会极大限制数据库的查询能力，有一些之前很简单的关联查询，在分库分表之后可能就没法实现了，那就需要单独对这些Sharding-JDBC不支持的SQL进行改写。
2. **全局唯一ID设计：**分库分表后，数据库自增主键不再全局唯一，不能作为订单号来使用，但很多内部系统间的交互接口只有订单号，没有用户标识这个分片键，如何用订单号来找到对应的库表呢？
   • 我们在生成订单号时，就将库表编号隐含在其中了。这样就能在没有用户标识的场景下，从订单号中获取库表编号。
3. **历史订单号没有隐含库表信息：**用一张表单独存储历史订单号和用户标识的映射关系，随着时间推移，这些订单逐渐不在系统间交互，就慢慢不再被用到
4. 管理后台需要根据各种筛选条件，分页查询所有满足条件的订单
   • 将订单数据冗余存储在搜索引擎Elasticsearch中，仅用于后台查询

6、怎么做 MySQL 到 ES 的数据同步

上面说到为了便于管理后台的查询，我们将订单数据冗余存储在Elasticsearch中，那么，如何在MySQL的订单数据变更后，同步到ES中呢？

这里要考虑的是数据同步的时效性和一致性、对业务代码侵入小、不影响服务本身的性能等。

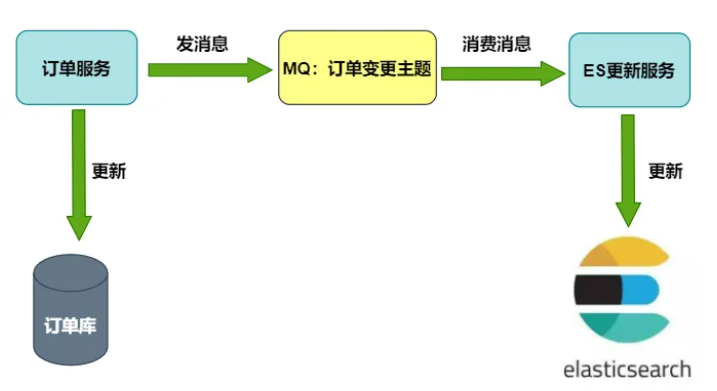

• **MQ方案：**ES更新服务作为消费者，接收订单变更MQ消息后对ES进行更新

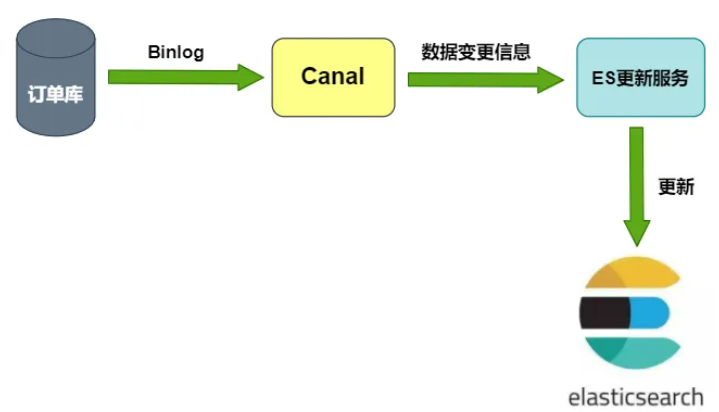

• **Binlog方案：**ES更新服务借助canal等开源项目，把自己伪装成MySQL的从节点，接收Binlog并解析得到实时的数据变更信息，然后根据这个变更信息去更新ES

其中BinLog方案比较通用，但实现起来也较为复杂，我们最终选用的是MQ方案

因为ES数据只在管理后台使用，对数据可靠性和同步实时性的要求不是特别高

考虑到宕机和消息丢失等极端情况，在后台增加了按某些条件手动同步ES数据的功能来进行补偿

四、滴滴Elasticsearch全业务应用与实践

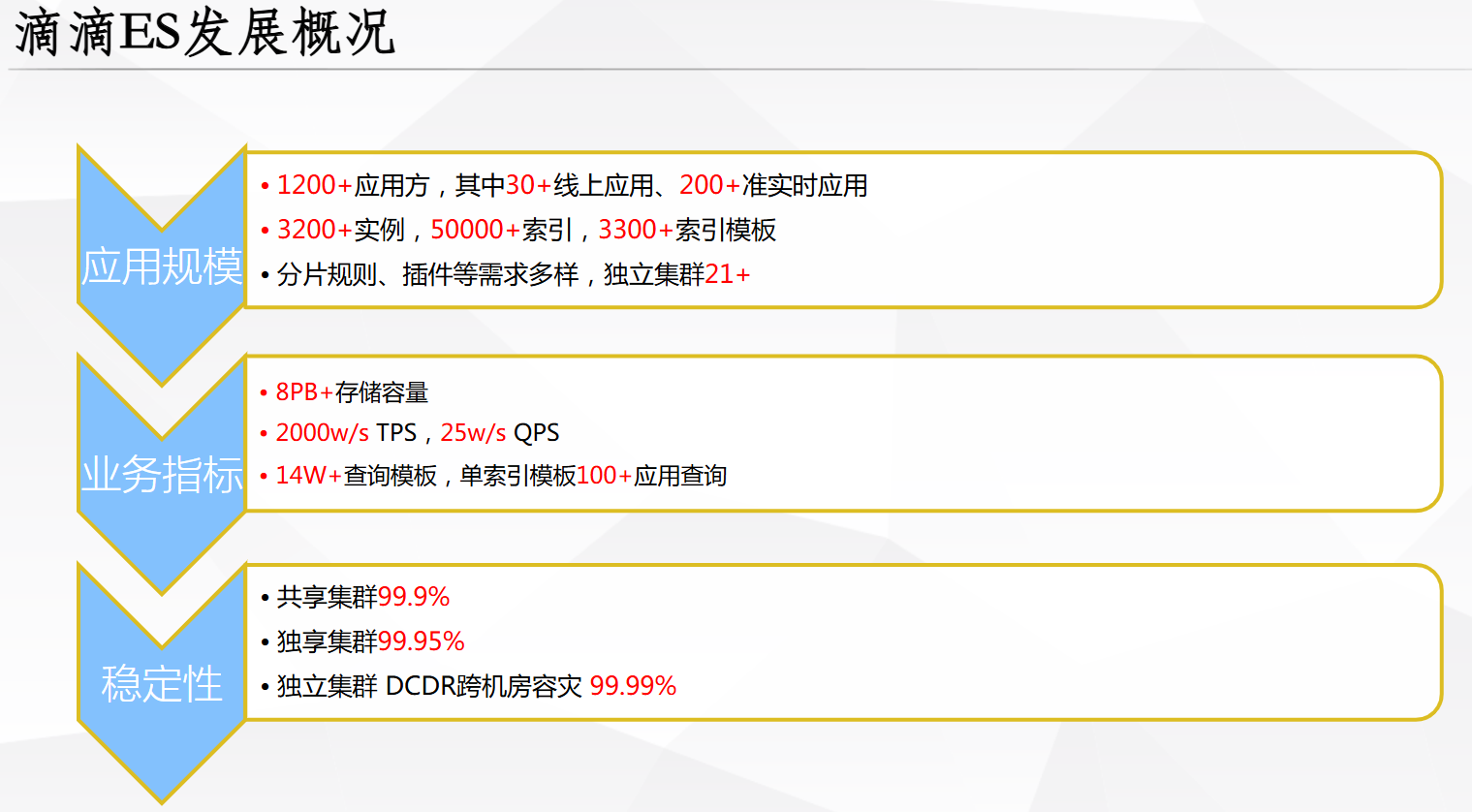

滴滴ES规模参见：https://elasticsearch.cn/slides/255#page=5

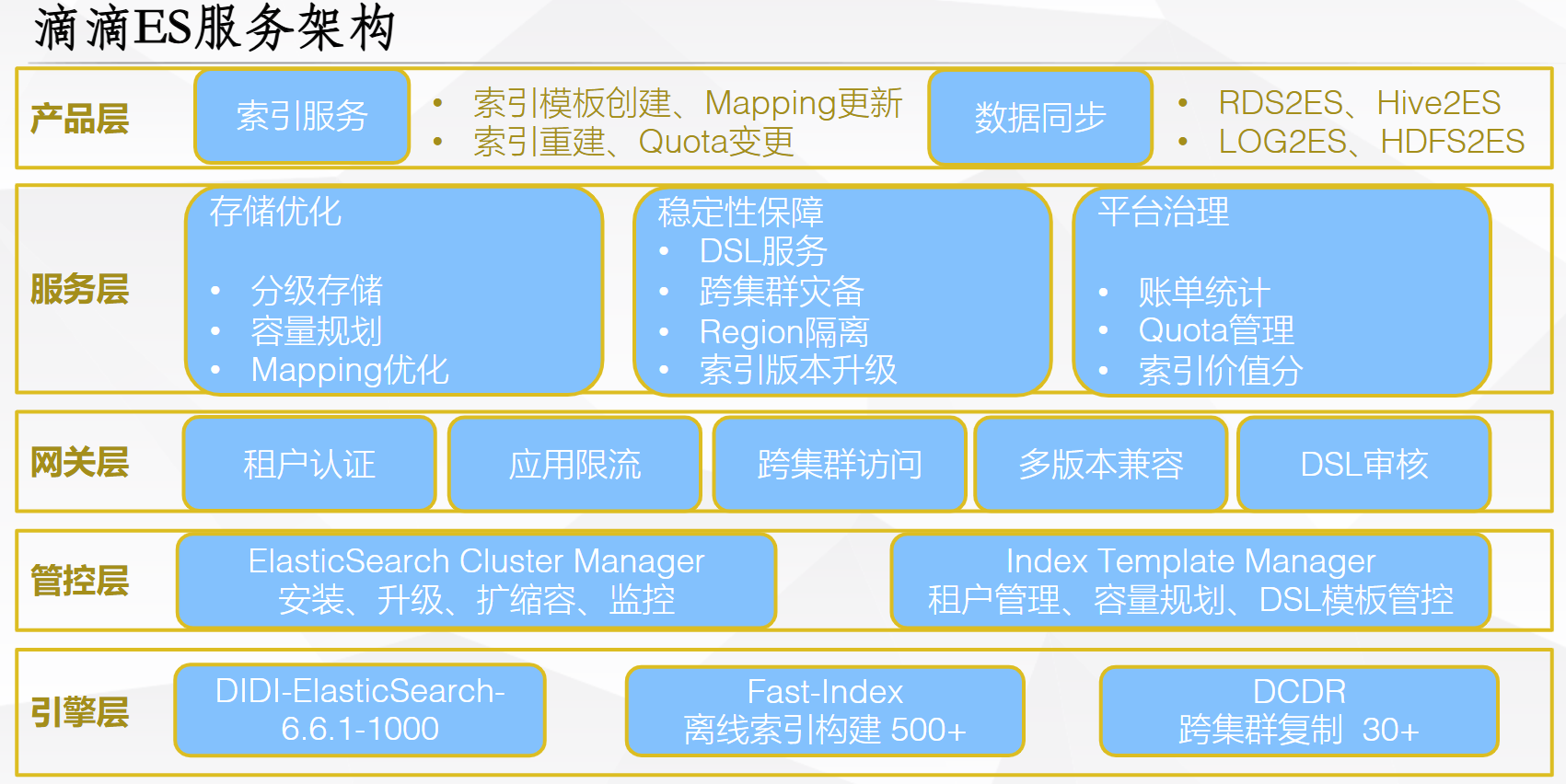

ES服务架构

滴滴 ES 发展至今，承接了公司绝大部分端上文本检索、少部分日志场景和向量检索场景，包括地图 POI 检索、订单检索、客服、内搜及把脉日志 ELK 场景等。

滴滴 ES 在2020年由2.X升级到7.6.0，近几年围绕保稳定、控成本、提效能和优生态这几个方向持续探索和改进

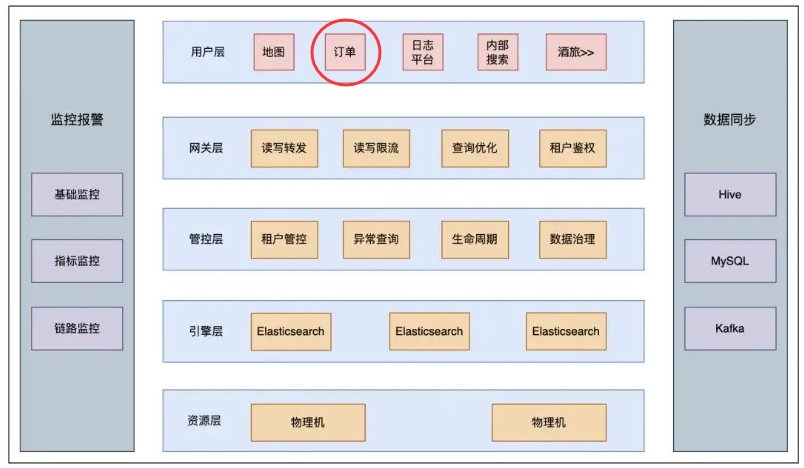

1、架构

2、业务场景

• 在线全文检索服务，如地图 POI 起终点检索
• MySQL 实时数据快照，在线业务如订单查询
• 一站式日志检索服务，通过 Kibana 查询，如 trace 日志
• 时序数据分析，如安全数据监控
• 简单 OLAP 场景，如内部数据看板
• 向量检索，如客服 RAG

3、部署模式

• 物理机+小集群部署方式，最大集群机器规模100台物理机左右

4、数据实时类同步方式

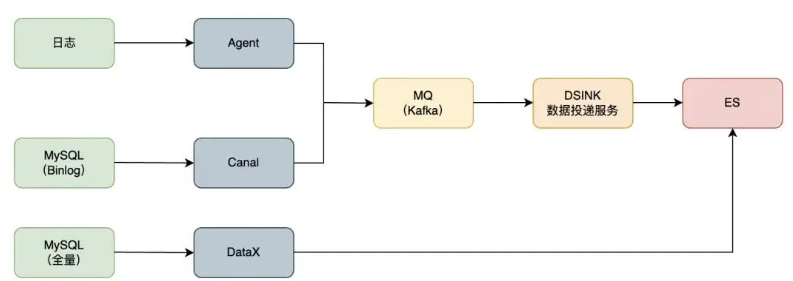

如上图所示，实时类同步方式有2种

• 一种是日志和 MySQL Binlog 通过采集工具采集到 MQ，之后通过统一封装的 DSINK 工具，通过 Flink 写入到 ES
• 另一种是 MySQL 全量数据，其基于开源的 DataX 进行全量数据同步

5、成本优化

成本优化主要包括降低机器成本和降低用户成本

• 降低机器成本核心是降低存储规模和降低 CPU 使用率，即降低机器数；
• 降低用户成本的核心逻辑是降低业务用量

所以 ES 整体成本优化策略如下：

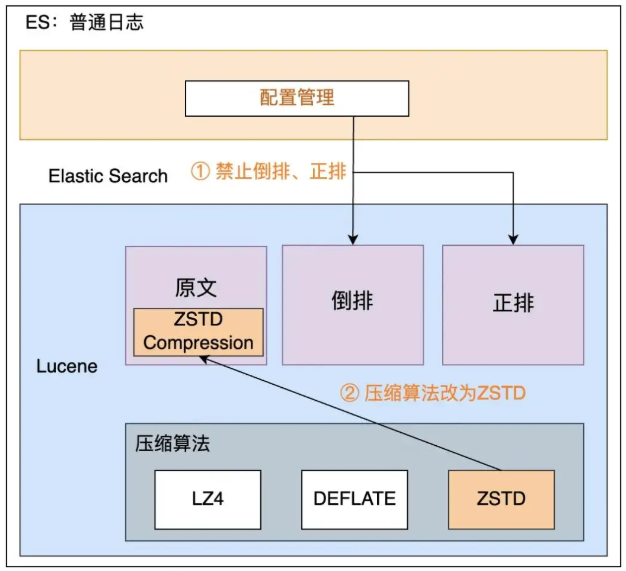

• 索引 Mapping 优化，禁止部分字段倒排、正排
• 新增 ZSTD 压缩算法，CPU 降低15%
• 接入大数据资产管理平台，梳理无用分区和索引，协助业务下线

使用的 ES 版本是 7.6，而社区的最新版本已经更新至 8.13，两者之间存在约 4 年的版本差距。因此，我们今年的重点工作是将 ES 平滑升级至 8.13 版本，以解决以下问题：

• 新版本的 ES Master 性能更优
• 能够根据负载自动平衡磁盘使用
• 减少 segment 对内存的占用
• 支持向量检索的 ANN 等新特性

小结：

1. 京东到家：关注个人订单DB；在引入数据库时，用数据冗余来保证一些数据应用可互备互降；对于复杂的查询，MySQL支持得不够友好**，所以订单中心系统使用了Elasticsearch来承载订单查询的主要压力 ； **
2. 美团外卖：关注外卖主要涉及三个查询维度：订单ID、用户ID、门店ID。对订单表分表时，对于一个订单，我们存三份；对于ID、用户ID、门店ID外的查询（比如按照手机号前缀查询）存在效率问题。这部分通常是复杂查询，可以通过ES来支持。****
3. VIVO: 可关注分库分表的可选组件shardingsphere；管理后台需要根据各种筛选条件，分页查询所有满足条件的订单; 将订单数据冗余存储在搜索引擎Elasticsearch中，仅用于后台查询
4. 滴滴：关注成本优化
